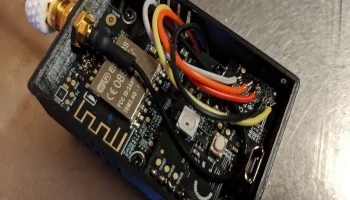

TBS Crossfire Micro Tx - крепление/чехол для FrSky X-Lite..

Я большой поклонник работ https://www.thingiverse.com/bgill142. Он придумал абсолютно маленький корпус для TBS Micro TX.

Однако его дизайн сложно распечатать, если у вас нет принтера SLA. Кроме того, я сторонник простых дизайнов. Поэтому я придумал свою собственную версию, она полностью основана на его работах, так что респект @bgill142!

Изменения, которые я сделал:

Изменен дизайн коробки на плоский.

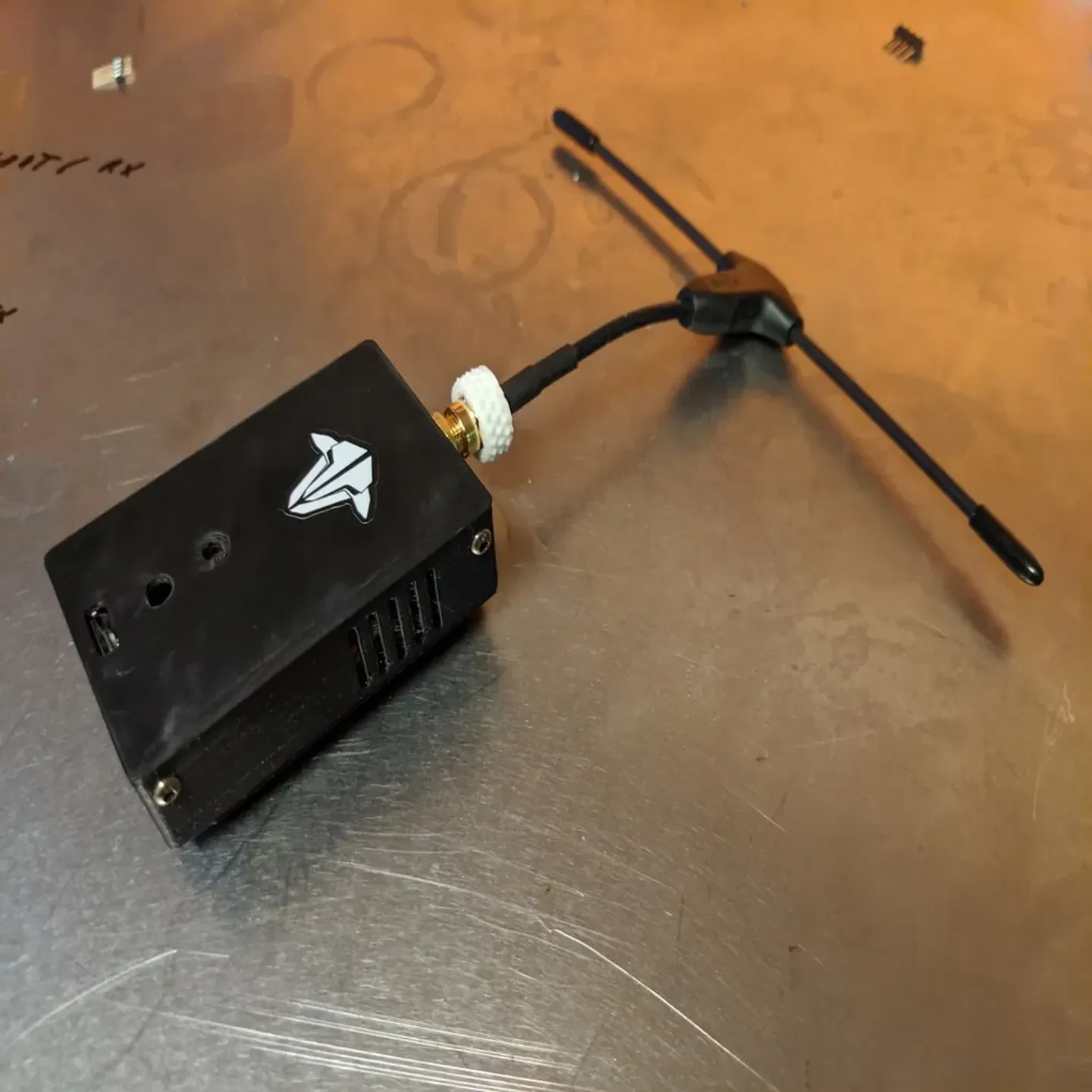

Разработана плоская верхняя крышка

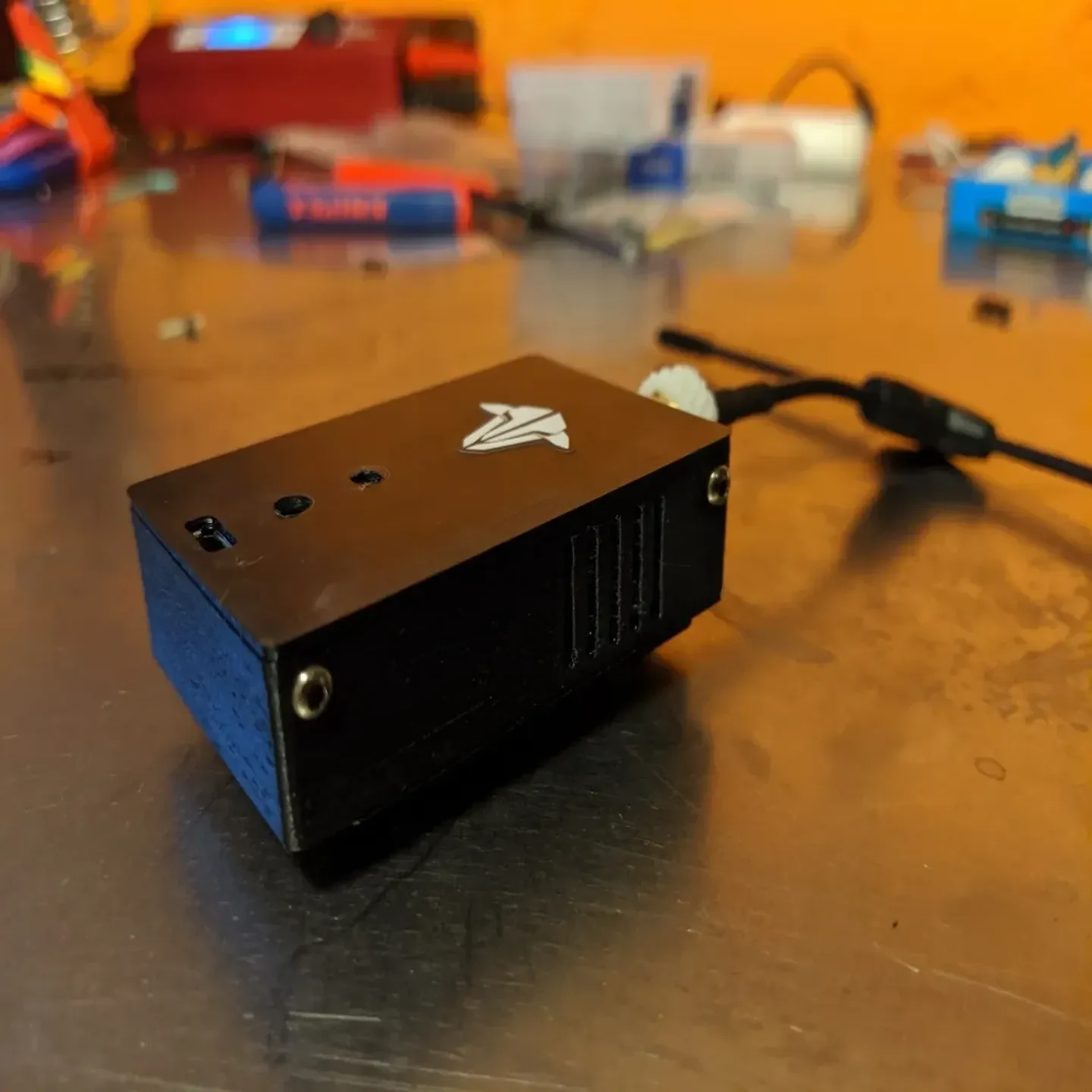

Изменено крепление крышки (потребуются 4 винта М2)

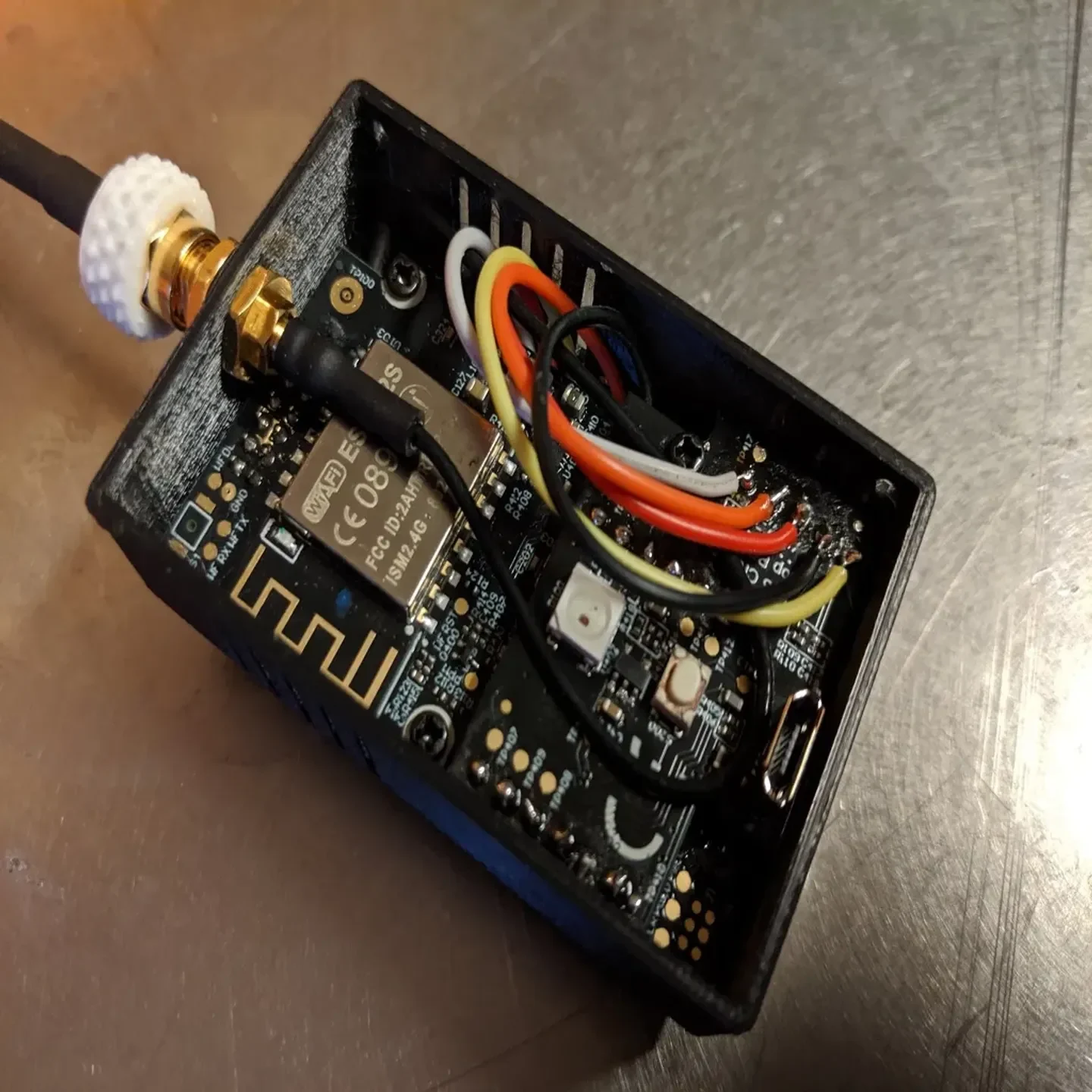

Добавлены вентиляционные отверстия для обеспечения циркуляции воздуха.
Убрано место для переключателя

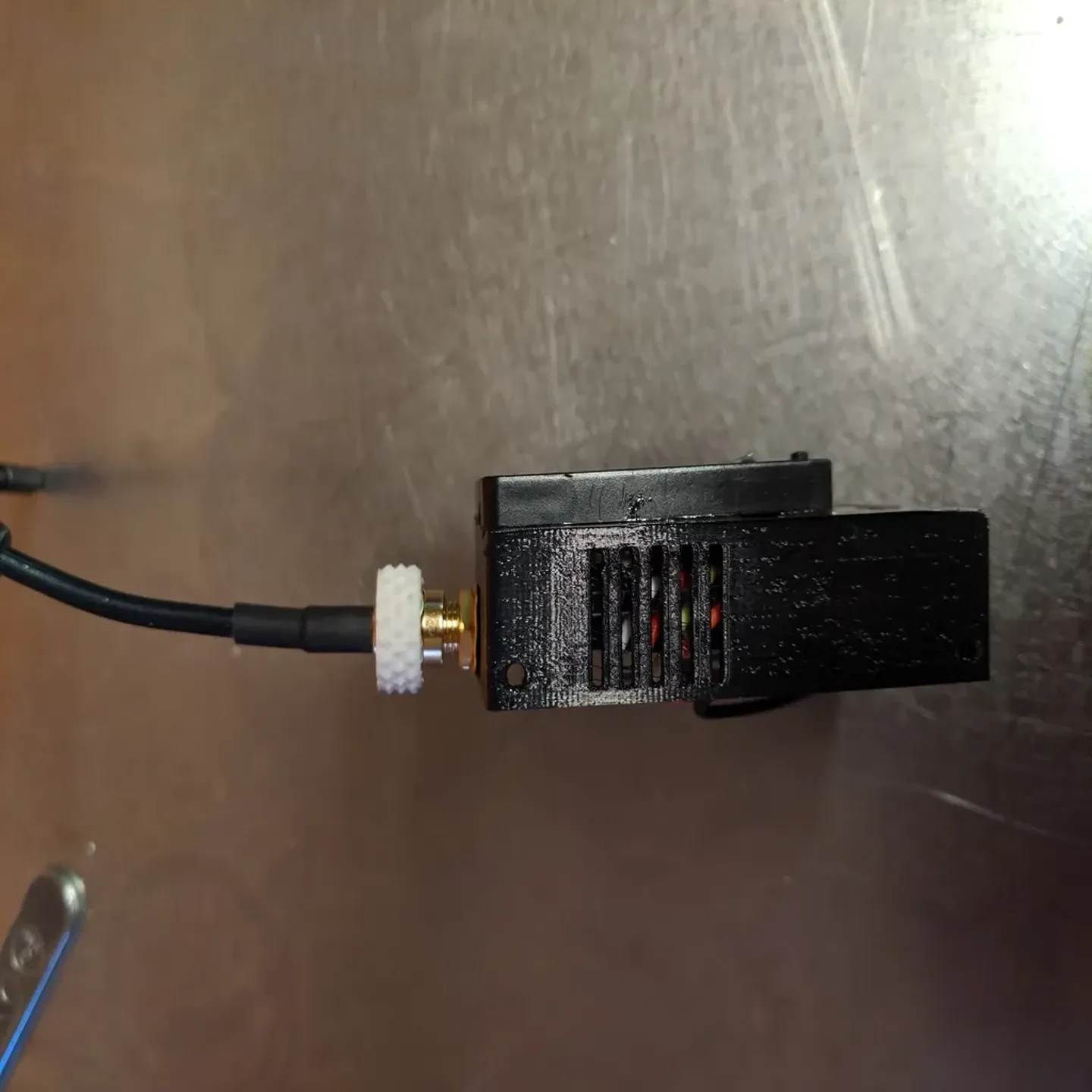

Сзади добавлен вырез. Распечатайте его без поддержки, в результате поверхность получится шероховатой, что позволит подска��ке хорошо зацепиться за деталь.

Вам придется сделать те же изменения, что описаны в оригинальной части. В этом дизайне не используется оригинальная кнопка TBS.

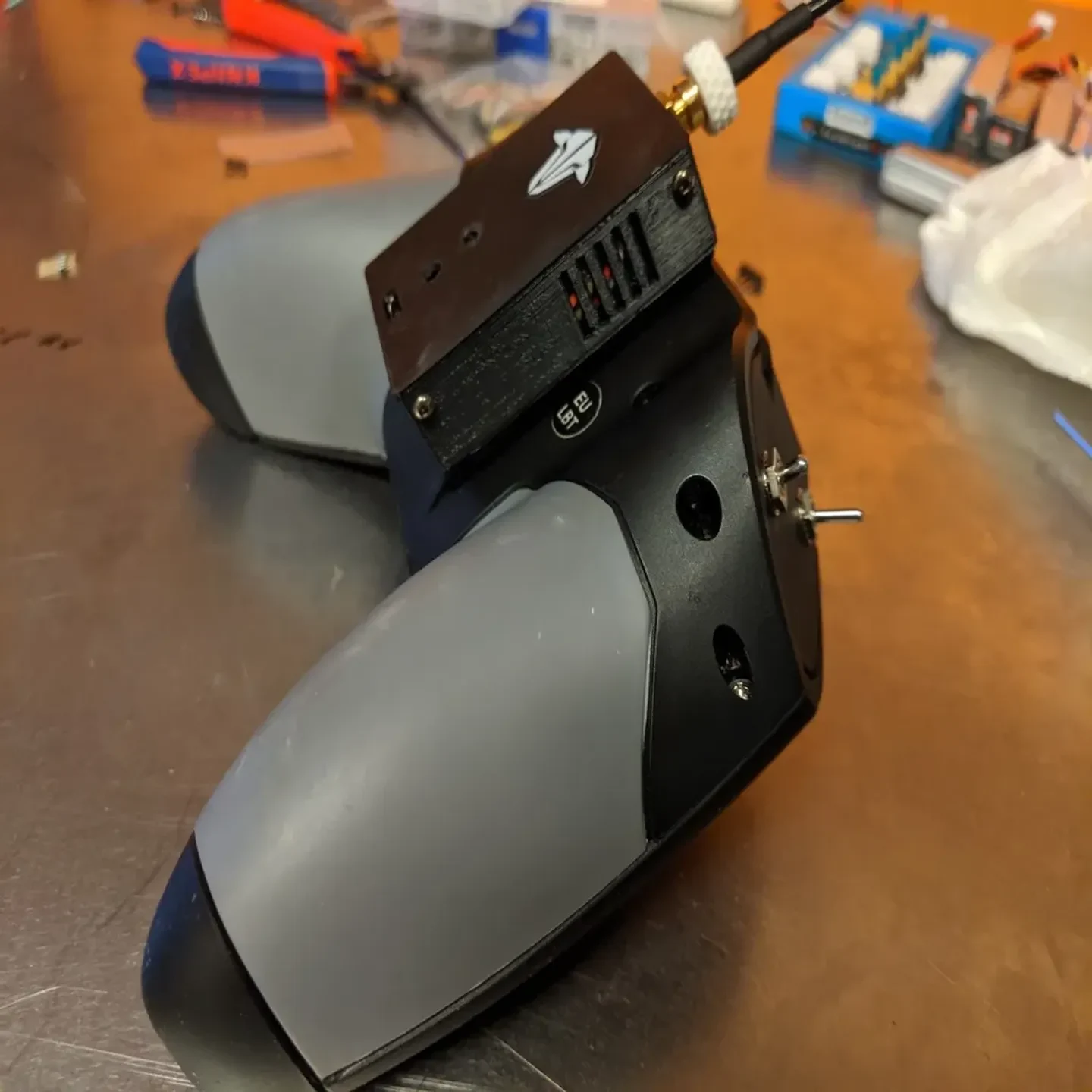

Эта часть не закрывает направляющую механического крепления. Я использовал насадку от старого бракованного модуля R9M Lite. Вы также можете использовать оригинальный чехол.

Изменить:

Добавлена полная версия для печати SLA.
Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

100%

Нить: Polymaker PC-Max Black

Примечания:

Напечатано с 4 периметрами.
