Майк Дрозовский

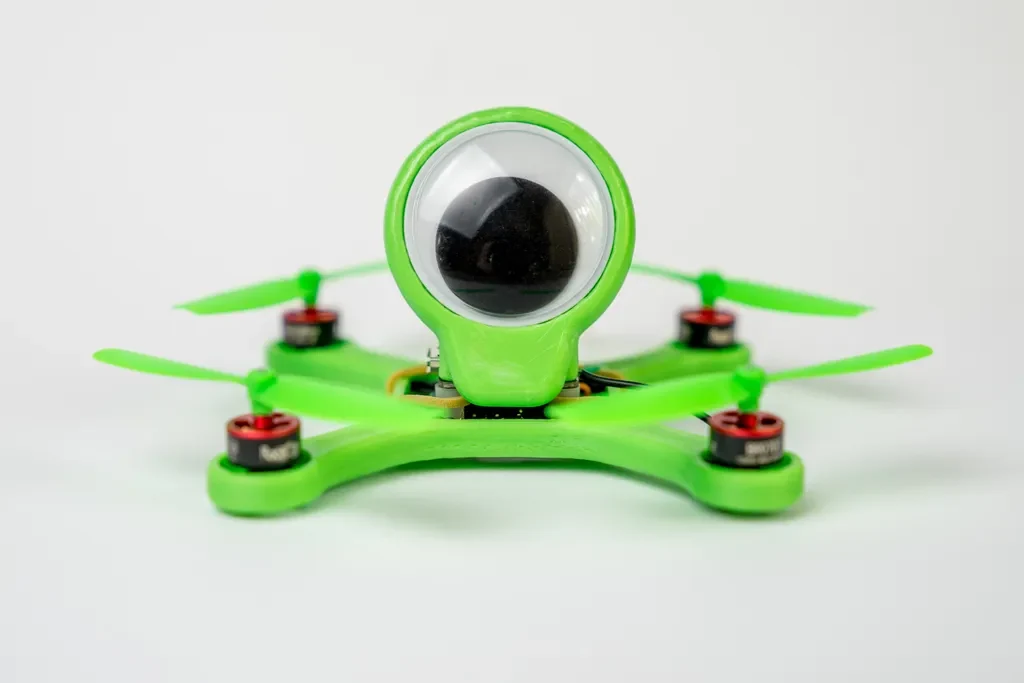

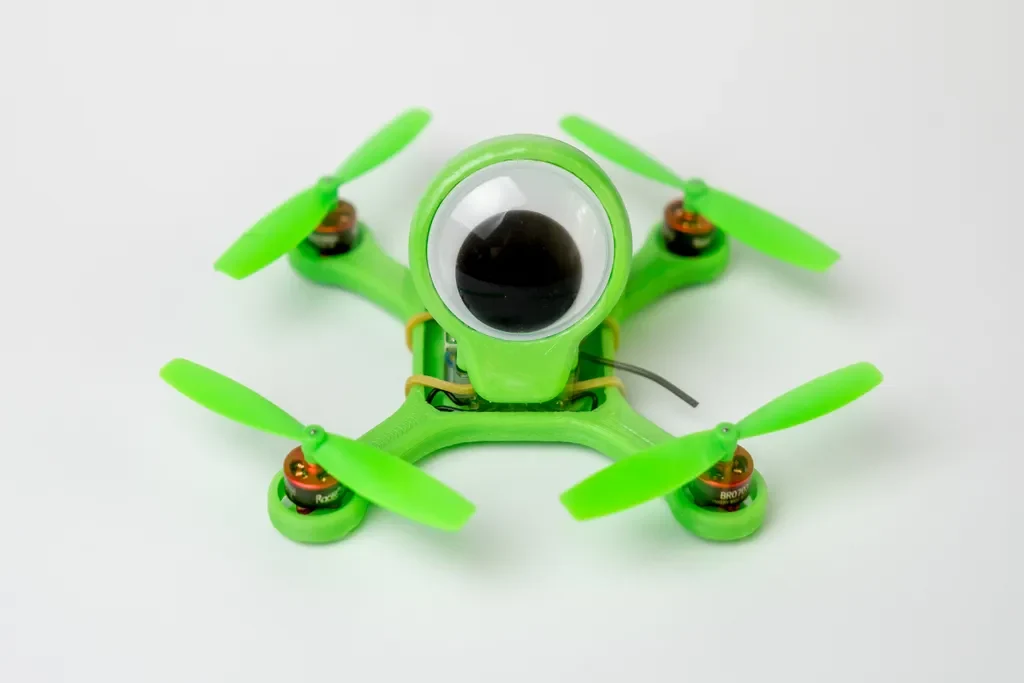

Майк Дрозовский, вдохновленный неким зеленоглазым персонажем анимационного фильма.

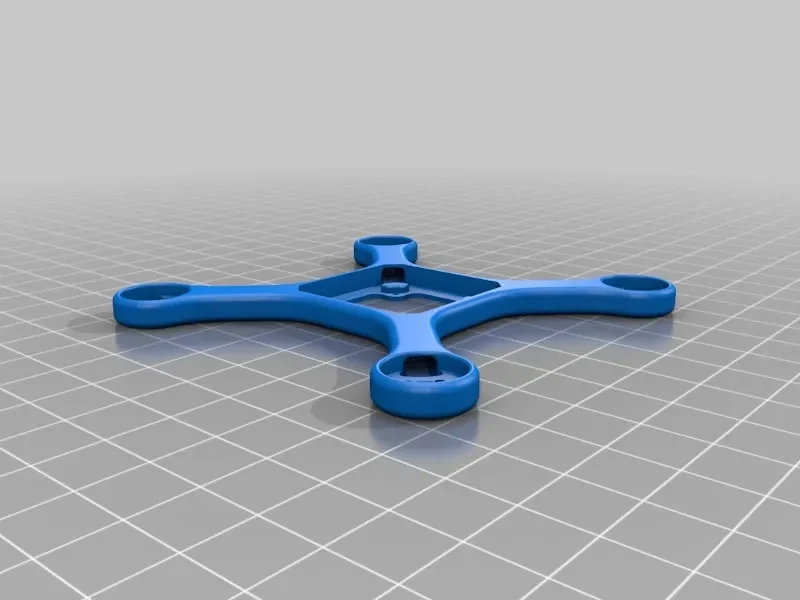

Расстояние между двигателями всего 92 мм и рассчитан только на батареи 1S, это действительно новинка для полетов на LOS. Тем не менее, рама на самом деле очень прочная благодаря конструкции с полыми рычагами и хорошо подходит для установки FPV для двигателей 0703 или 0705.

Список запчастей довольно простой:

ТайниФИШ ФК
TinyPEPPER 4в1 ЭСК
4 двигателя BR0703 15000кВ
Аккумулятор 300 мАч, 1 с.
Набор 60-мм пропеллеров QX90 (зеленых, чтобы соответствовать теме, но подойдут любые)
2-контактная розетка JST PH2.0 и провод для разъема аккумулятора
4 нейлоновых винта M2x12

25-миллиметровый глазок. Если вы купите Banggood Racestar, копию электроники fishPEPPER, они будут поставляться с необхо��имыми монтажными креплениями. Однако обратите внимание, что их версия контроллера полета представляет собой старую версию конструкции TinyFISH и может иметь проблемы с надежностью при полной зарядке аккумулятора. В основном он будет работать и его можно будет исправить, но список более авторитетных источников, предоставляющих последнюю версию дизайна, можно найти на страницах проекта fishPEPPER.

Настройки печати

Разрешение:

0,2 мм

Примечания:

Я напечатал компоненты из АБС-пластика, однако уверен, что большая часть жесткой нити подойдет.
Я использую ширину экструзии 0,5 мм с соплом 0,4 мм. Толщина стенок обычно кратна 0,5 мм.

Раму необходимо печатать с отключенными опорами, чтобы рычаги оставались ��олыми для прохождения проводов двигателя.

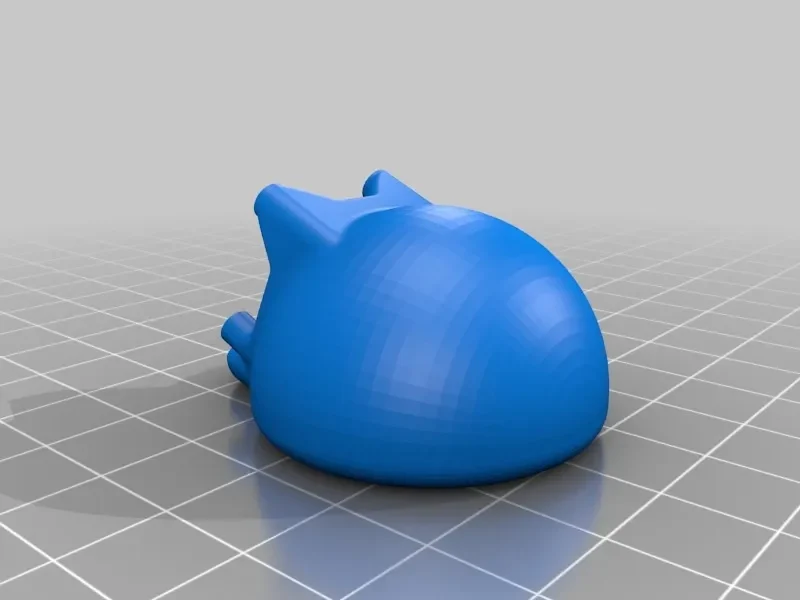

Голова должна быть напечатана с опорами для глазного отверстия, но опоры в других местах не потребуются. Убедитесь, что отверстия для винтов не заполнены опорным материалом.
Не сходите с ума с заполнением на головке, так как это лишний вес, держите его настолько низким, насколько позволяет ваш принтер, сохраняя при этом хорошее качество печати.

Пост-печать

В зависимости от того, насколько хорошо у вас сработало мостовое соединение, возможно, потребуется освободить рычаги, чтобы провода двигателя могли легко проходить. Небольшой кусок пластиковой трубки, такой как трубка усика, вставленный и выдвинутый наружу, освободит все свободные нити пластика.

Все отверстия необходимо будет просверлить под крепеж:

Просверлите отверстия для крепления двигателя диаметром 1,6 ��м на раме (или пошевелите сверлом диаметром 1,5 мм).
Просверлите в раме монтажные отверстия ESC и FC диаметром 2 мм.

Просверлите отверстия диаметром 1,5 мм в нижней части головки и вбейте в каждое резьбу М2. Если у вас нет метчика М2, то ввинтите в отверстие металлическую застежку М2. При необходимости зачистите и удалите заусенцы со всех кромок.

Приклейте глаз суперклеем (клей CA).

Винты M2 устанавливаются снизу и ввинчиваются в головку, чтобы скрепить блок электроники.
