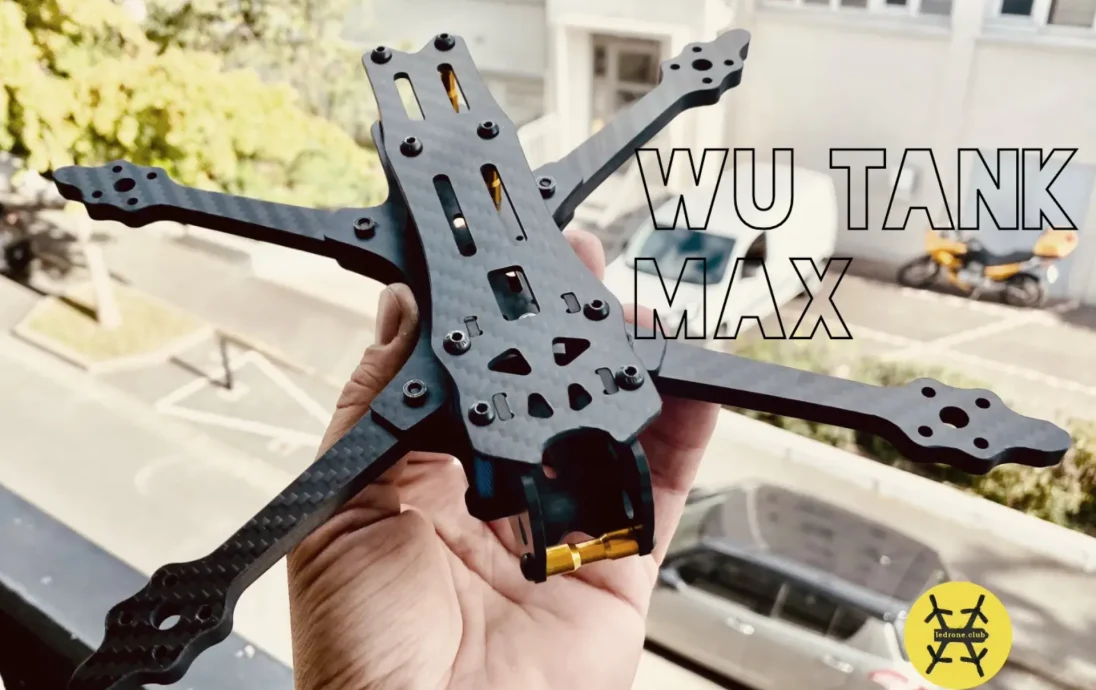

WU TANK MAX - рама для фристайла 5 и 6 дюймов

Свяжитесь со мной в социальных сетях, чтобы задать вопросы, узнать новости и получить поддержку [Instagram] [Facebook] [YouTube]

Если вам нравится моя работа, вы можете [поддержать меня через ko-fi]

------

Обновления дизайна

05/2022: добавлено простое сессионное крепление + держатель кабеля питания TwistLock для верхней пластины.
04/2022: обновлена версия кузовных пластин до версии v2, я внес некоторые небольшие изменения после нескольких месяцев работы с рамой. Наиболее значимые из них: немного увеличили вес, усилили нижнюю пластину, отрегулировали прохождение ремней верхней пластины.
03/2022: добавлены 6-дюймовые рычаги Deadcat (спереди и сзади).
02/2022: добавлены задняя и верхняя панели, подходящие для DJI AIR UNIT или HDZERO Freestyle VTX. Проверьте наличие _AIRUNIT_ в имени файла. Это е��инственные детали, которые вырезаны в этой версии, остальное общее. Также обратите внимание, что центрально-задние стойки крепятся поверх винтов рычага, поэтому на длинной версии нажимные гайки здесь не нужны. При желании здесь можно использовать нейлоновые гайки M3 + стойки M3 15 мм.

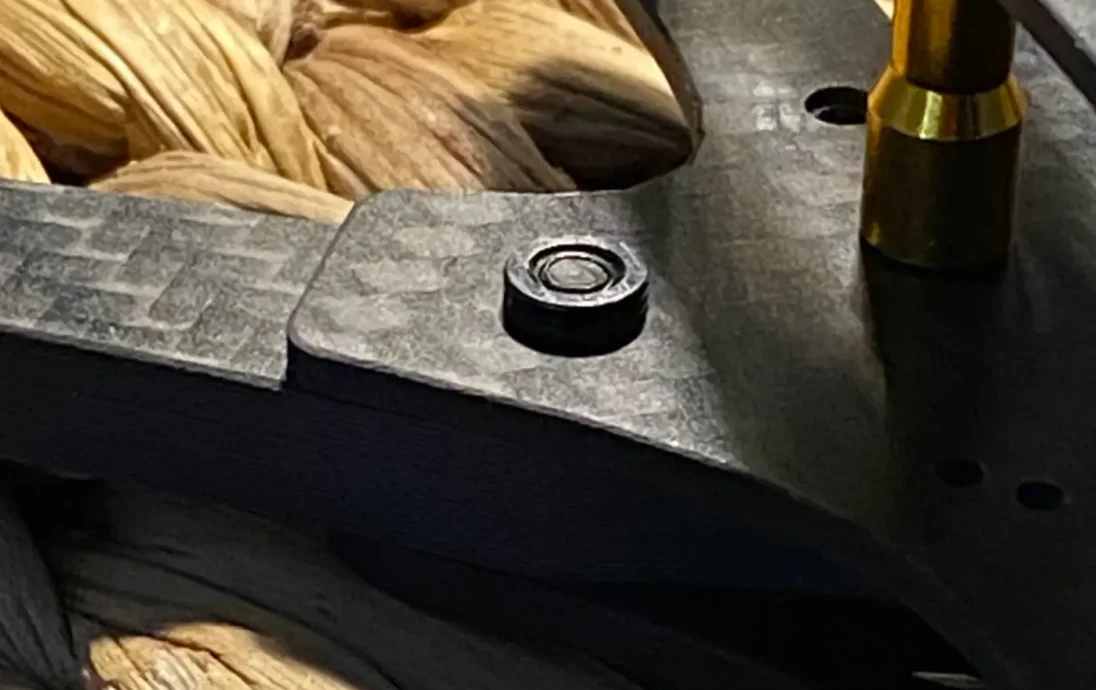

01/2022: новая защита рычага (v1-2), которая должна лучше прилегать и обеспечивать доступ к раструбному винту.
2021.11: набор аксессуаров для Wu Tank Max от RookieFPV.

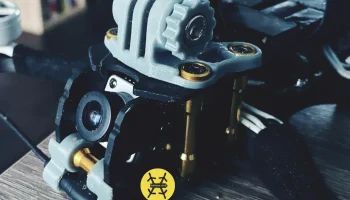

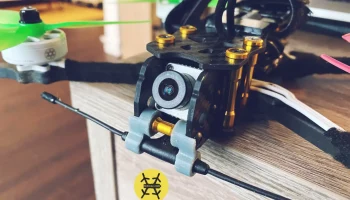

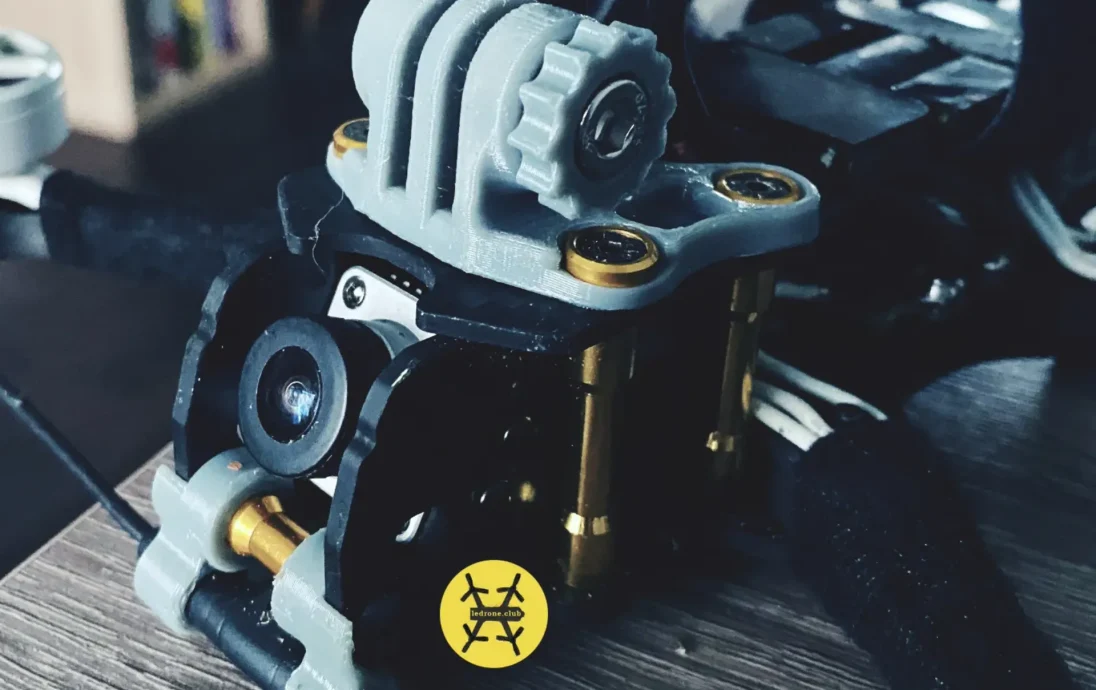

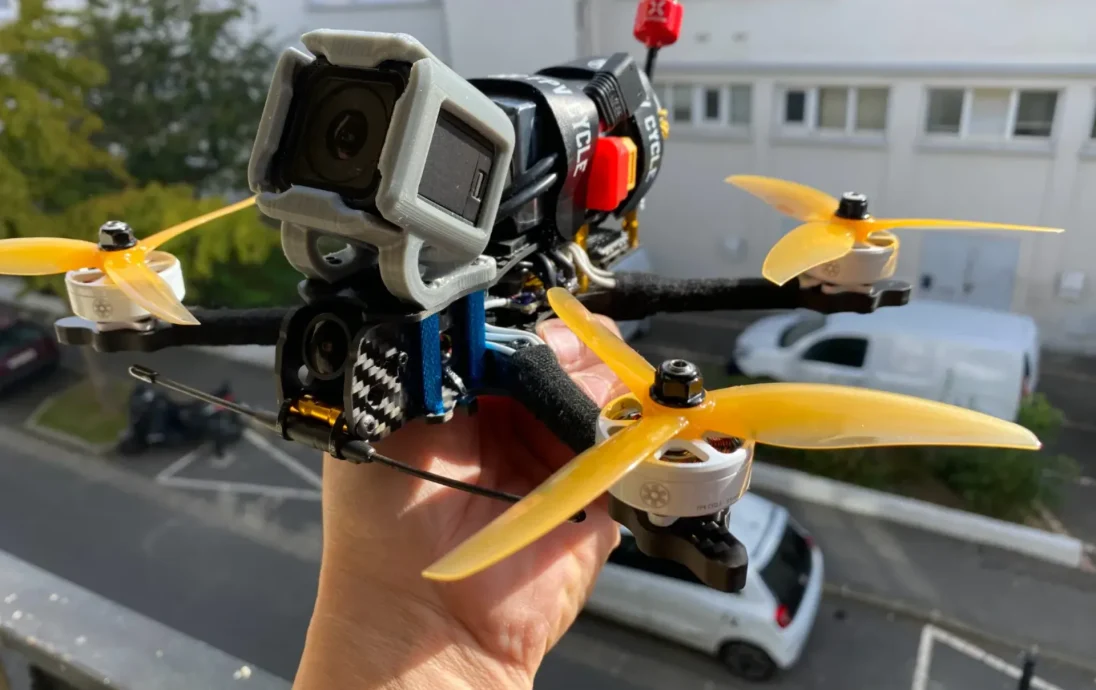

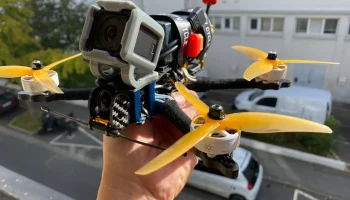

11/2021: добавлены крепления для GoPro (session5 и Hotshoe), передний держатель CRSF. Ручной винт для крепления «горячий башмак» предназначен для винта с головкой под торцевой ключ M5 и заменяет стандартный, но очень длинный винт GoPro.

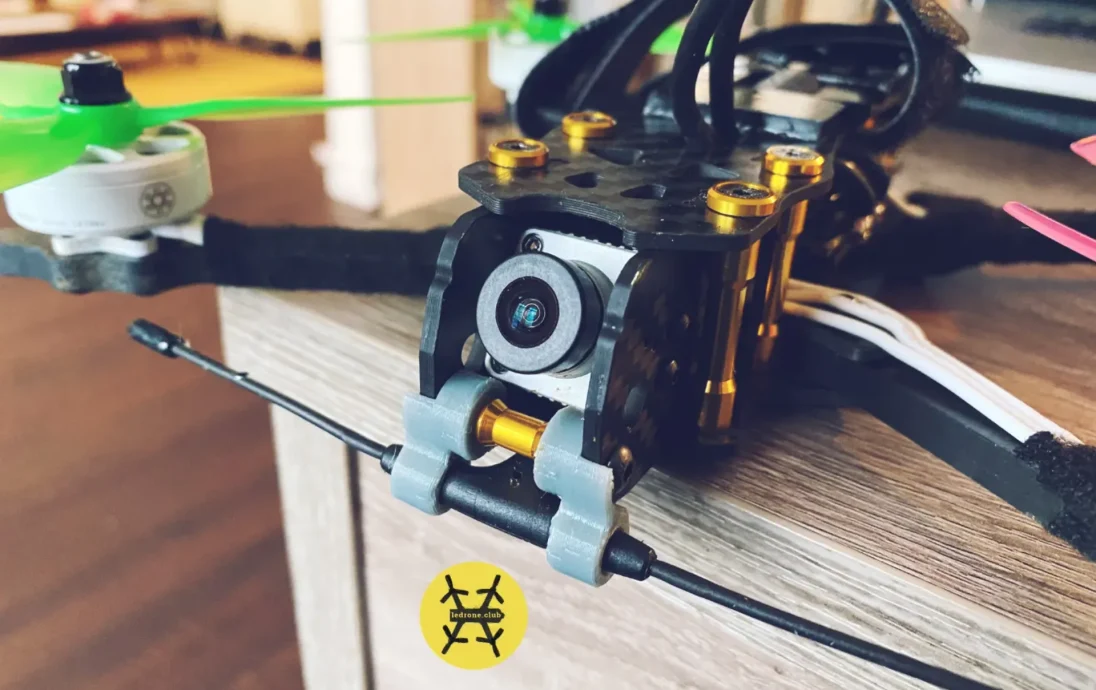

11/2021: добавлены защитные кожухи, крепление для антенны Caddx Cherry, бамперы с кулачковыми пластинами.

Введение проекта

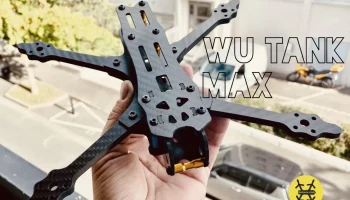

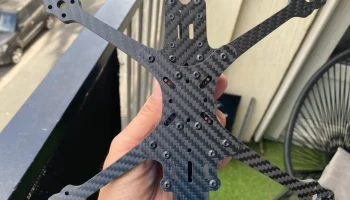

Wu Tank Max решает множество задач: сможет ли превосходная рама Wu Tank масштабироваться до обычной 5-дюймовой рамы для фристайла? Могу ли я, наконец, спроектировать раму с кулачковыми пластинами, которая не будет выглядеть для меня дерьмом?

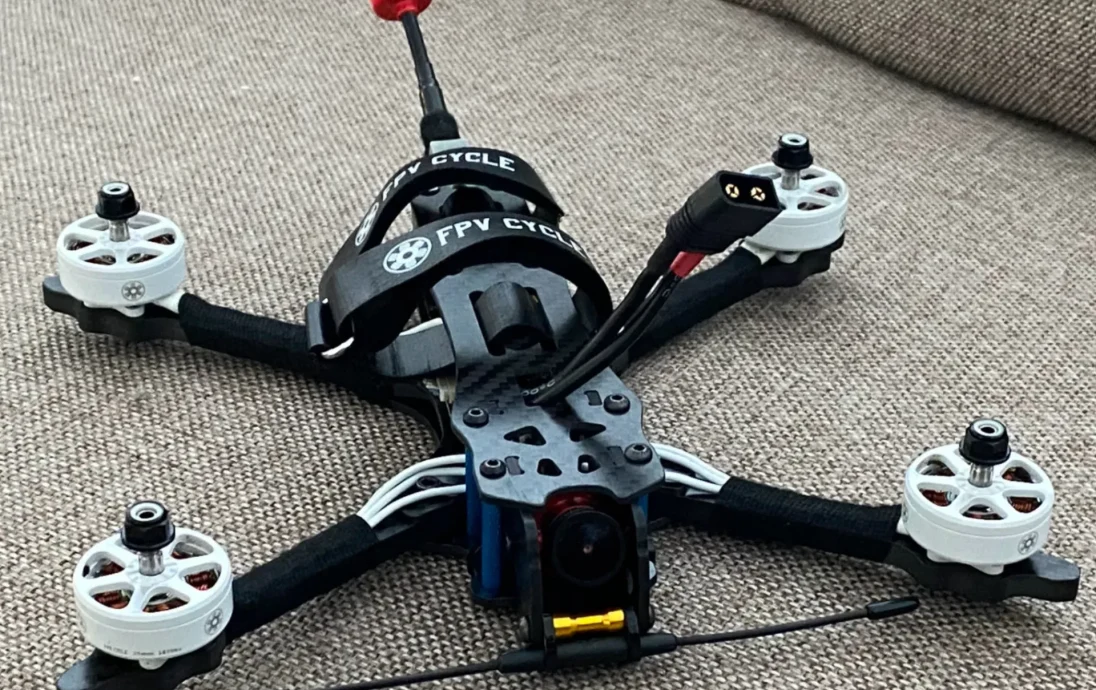

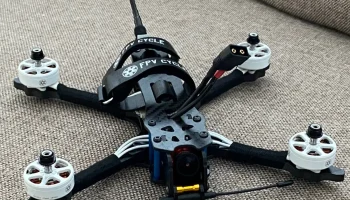

На большинство вопросов ответ положительный, и окончательный результат пока что весьма потрясающий. Каркас легко собрать, и он очень хорошо фиксируется в стандартной комплектации.

у��равление вибрацией: в этом отношении рама чистая (взгляните на предоставленные графики gyro_scaled), принципы проектирования и компоновка в этом отношении довольно хороши и взяты из предыдущих разработок, таких как Wu Tank.

Обратите внимание, что сейчас существует 2 версии тела. Обычный вариант подходит для DJI Vista или видеопередатчика 20x20 сзади, а вариант «AIRUNIT» подходит для воздушного блока DJI, а также для HDZERO Freestyle или любого устанавливаемого видеопередатчика 30x30. Для этой версии вам просто нужны определенные задняя и верхняя панели, в названии которых есть _AIRUNIT_. Все остальные детали общие (рычаги, передняя пластина, кулачковые пластины).

Также проверьте изображения сборки и список оборудования: есть некоторые различия в сборке центральных задних стоек (без нажимных гаек, более длинные винты).

Купите эту раму (варианты резки с ЧПУ см. ниже)
[Настраиваемый комплект Wu Tank Max — CNCDrones]
[Комплект Wu Tank Max 5,5" с оборудованием — Armattan Productions]
[Комплект Wu Tank Max 6 дюймов с оборудованием — Armattan Productions]

Я работал с Goa FPV над этой конструкцией, и у него было довольно четкое представление о том, какой должна быть рама для фристайла, поэтому он заслуживает большой похвалы за все усиления, сделанные для нее.

Примечание: предоставленные проектные файлы вносятся после получения и тестирования первого прототипа. поэтому они немного отличаются от изображений, которые вы видите выше.

вот характеристики:

5-дюймовые (фактически до 5,5 дюймов) варианты кронштейнов WideX и StretchX
6-дюймовые варианты кронштейнов WideX и DeadCat

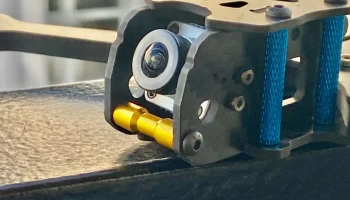

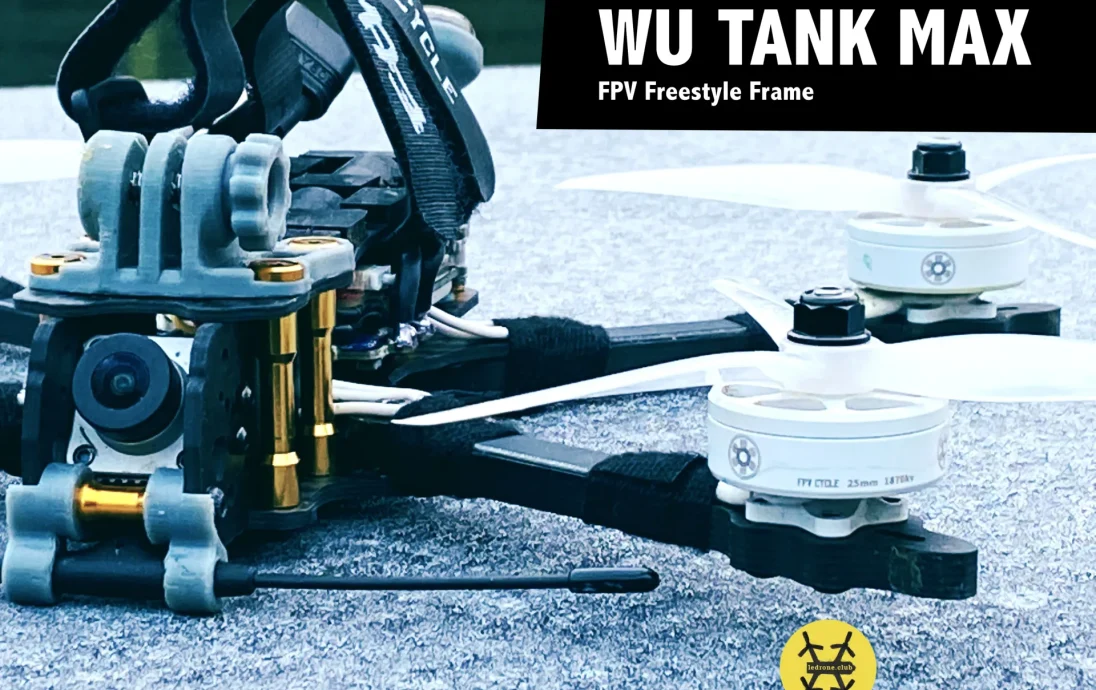

Поддержка HD с кулачковыми пластинами (20 мм между пластинами)

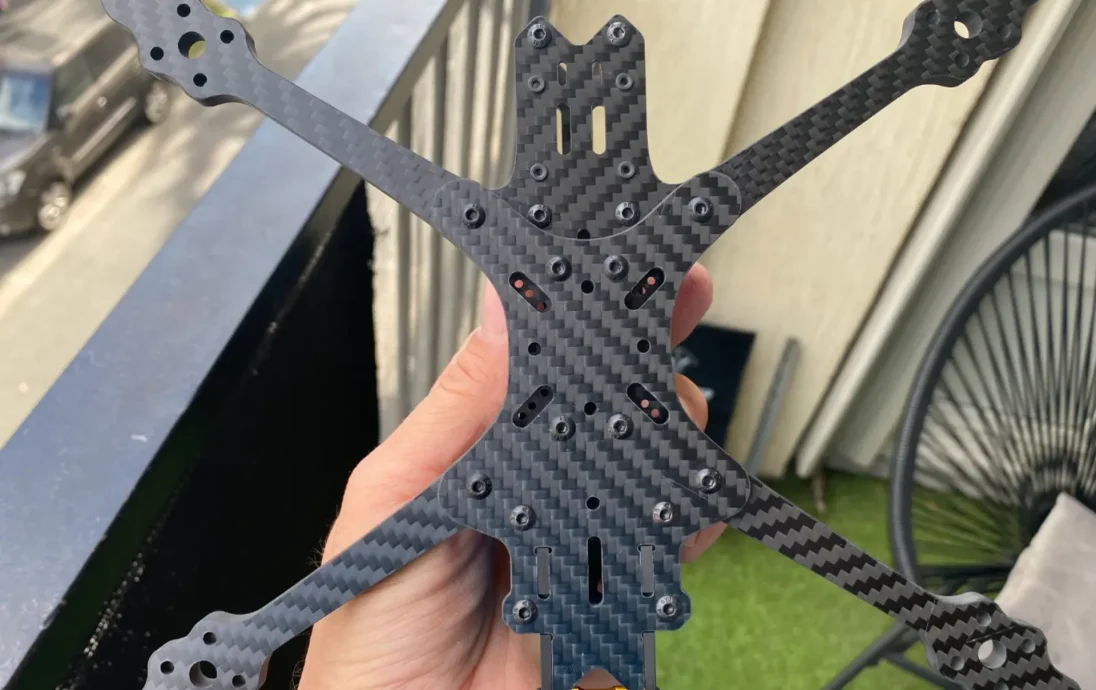

Рычаги толщиной 6 мм (дл�� контроля прочности и вибрации)

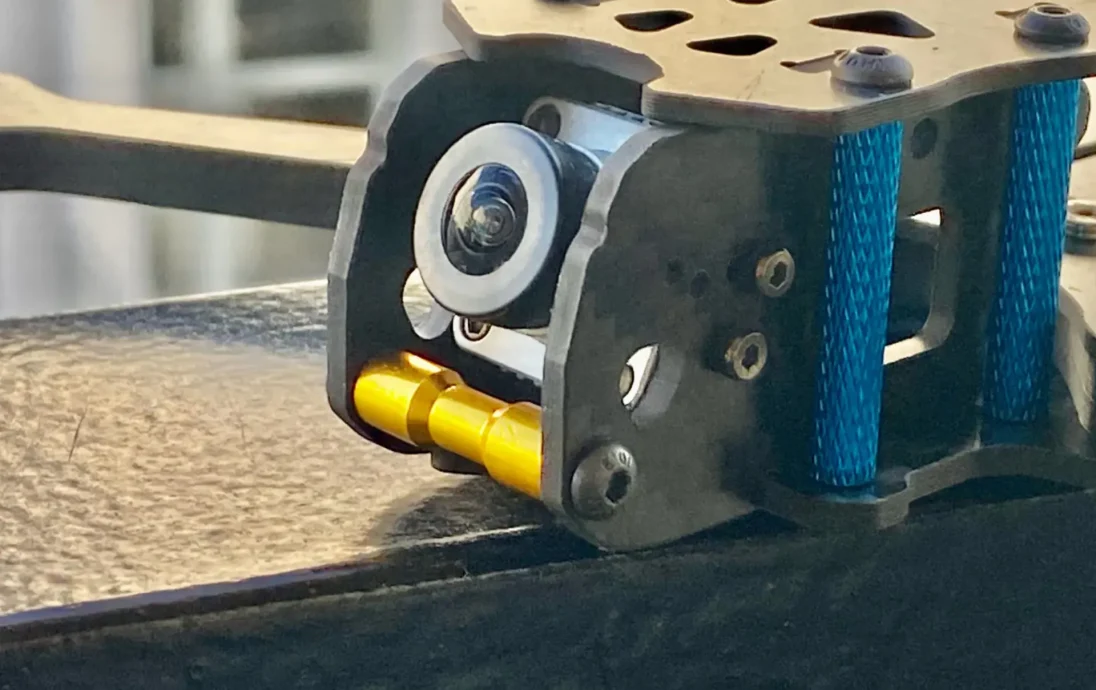

Усиленная передняя часть (передняя часть и кулачковые пластины толщиной 2,5 мм)
Поддерживает двигатели M3 16x16 (минимум от 22xx до 25xx)

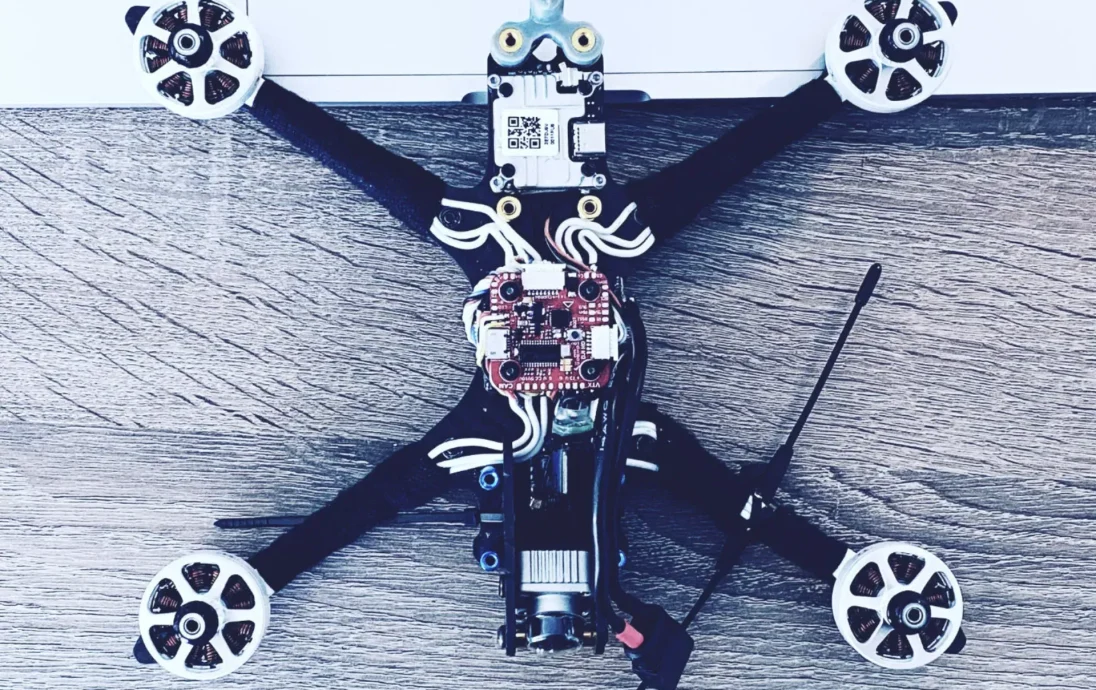

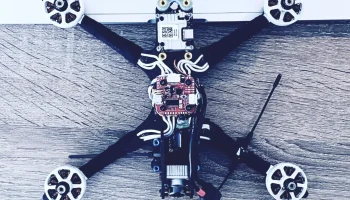

Переднее крепление поддерживает шаблоны 20x20 (M3), 25,5x25,5 (M2) и 30,5x30,5 (M3) (в принципе, должно подходить к любому стеку или AIO, который у вас есть)
Крепления электроники отделены от кронштейнов или винтов сборки рамы.
Заднее крепление 20x20 для DJI Vista/VTX (версия Normal/Vista)
Задние 20x20 и 30x30 для AIRUNIT, HDZERO Freestyle (задняя часть AIRUNIT + НЕОБХОДИМЫ ВЕРХНИЕ ПЛАТЫ)

На данный момент после сборки 5-дюймовая рама (обычная) весит ~ 124 г, 6-дюймовая — ~ 126 г (примерный карбоновый вес + утяжеленное крепежное оборудование, которое я использовал).

Монтажное оборудование (обычная версия)

Вот список монтажа ха
