Мини-блок питания постоянного тока Scambler........

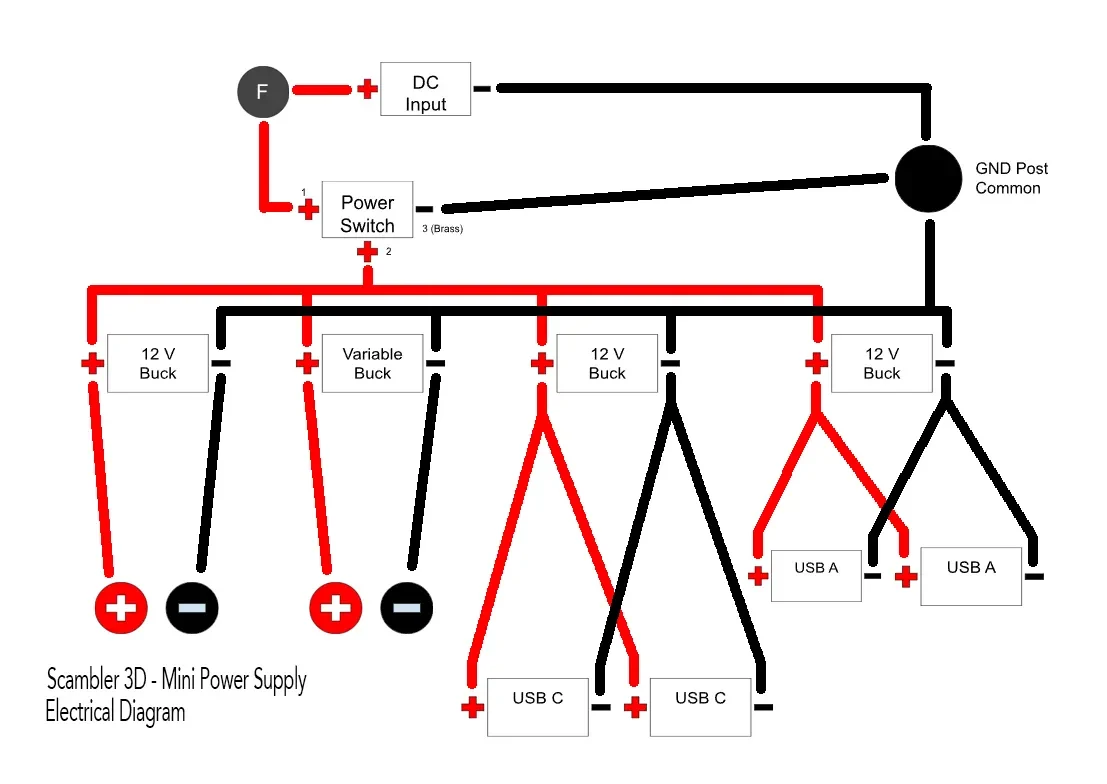

Мини-блок питания Scambler использует те старые блоки питания для ноутбуков, которые у вас есть. Это шасси блока питания обеспечивает широкий диапазон выходных сигналов, включая:

1 регулируемый выход типа «банан» с питанием от понижающего повышающего преобразователя.
1 выход типа «банан» постоянного напряжения 12 В.
2 USB-выхода с возможностями QC3.0 (максимум 12 Вольт)
2 выхода USB-C с поддержкой PD3.0 и быстрой зарядки Samsung.

Эти блоки питания обычно выдают только ~ 5 ампер, поэтому вы не будете использовать многие из этих функций одновременно, но комбинация функций позволяет удовлетворить все ваши потребности в небольших электронных проектах.

Я считаю это особенно полезным для работы моего паяльника TS80 и вентилятора припоя, а также для настройки всех моих понижающих преобразователей перед их сборкой в ​​различные проекты. Я даже могу зарядить свой телефон, Bluetooth-колонку или что-то еще.

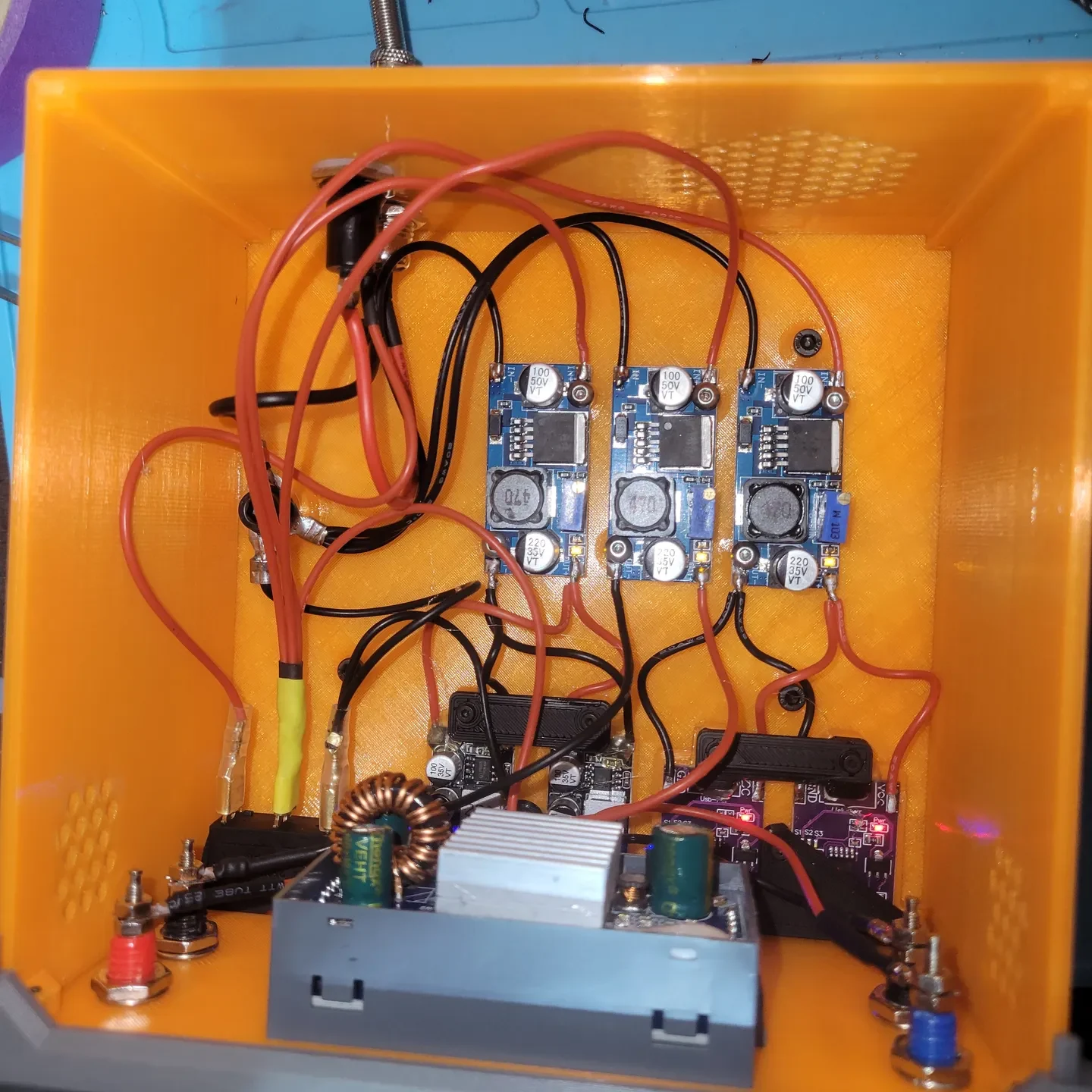

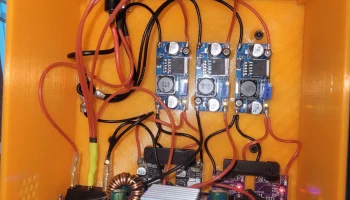

Компоненты

Здесь вы найдете все компоненты, которые я использовал для сборки этого блока питания.

Нить. Для этого проекта я использовал iiiDMax и Numakers. Я люблю эти нити.
Розетка постоянного тока 5,5x2,1 мм.
Держатель предохранителя. Я добавил это как дополнительную меру защиты. Обычно в блоки питания уже встроены эти средства защиты. Тем не менее, небольшая дополнительная защита не помешает. Я использовал предохранитель на 10 ампер.
Кулисный переключатель. Я рекомендую переключатель с подсветкой в ​​качестве дополнительного индикатора питания. Просто помните, что вам понадобится переключатель постоянного тока на 12 В.

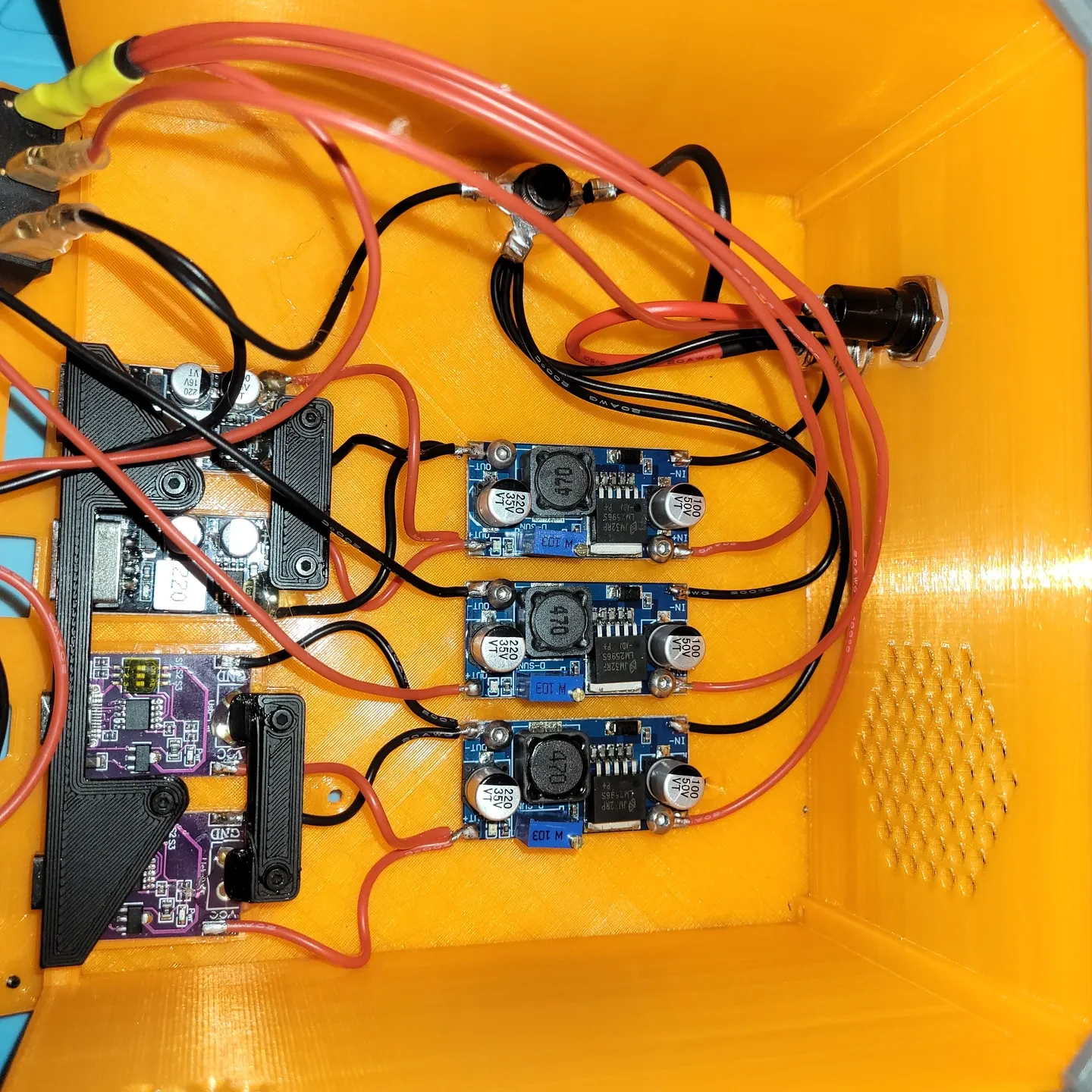

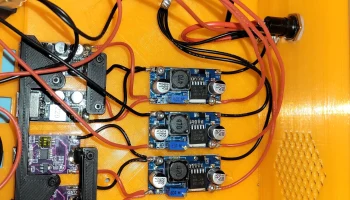

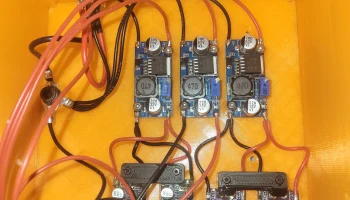

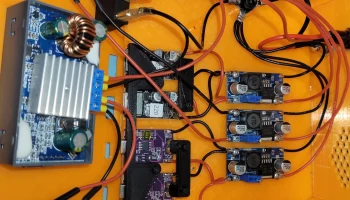

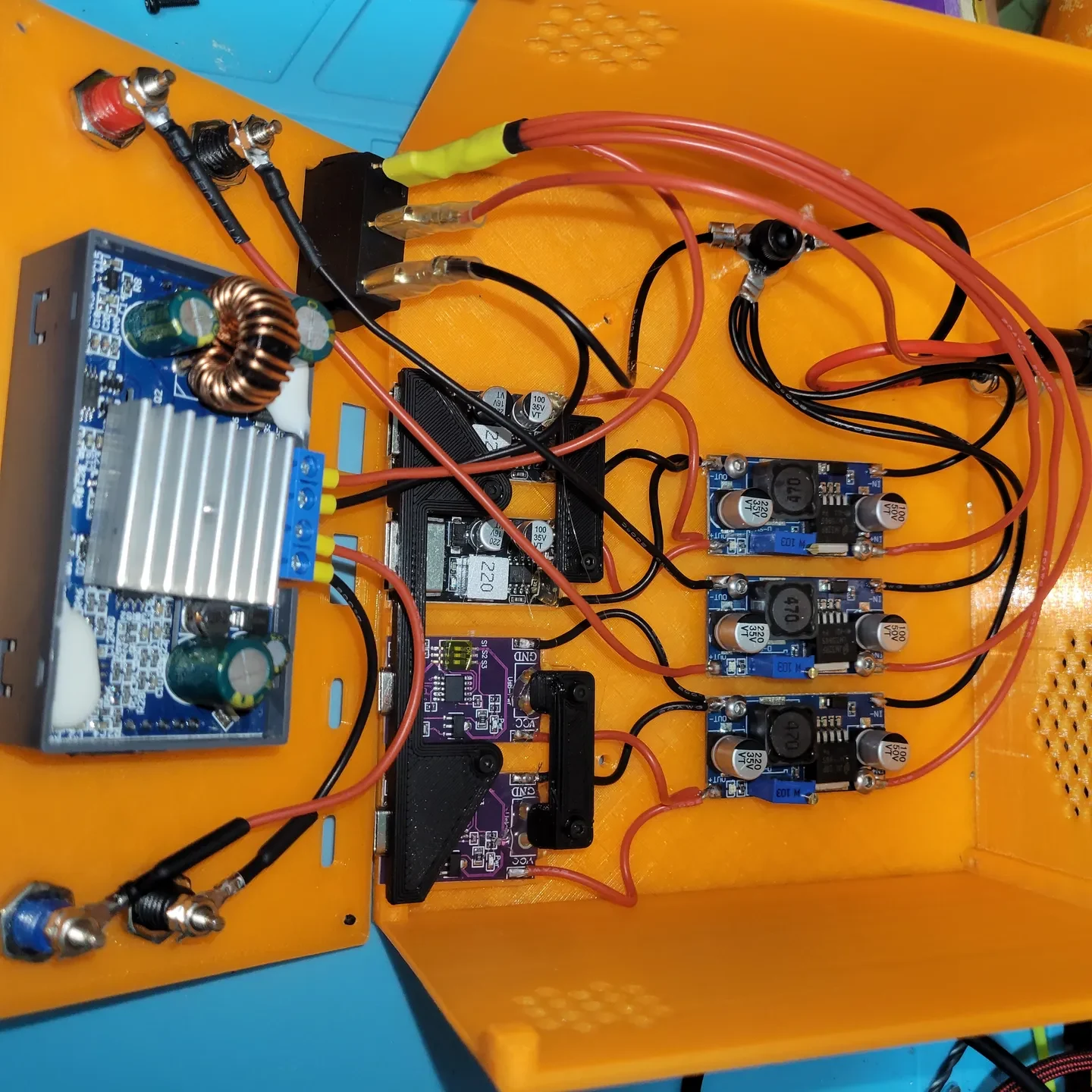

LM2596 Понижающий преобразователь. В этом проекте используются 3 из них.
USB-модуль зарядки QC3.0. В этом проекте используется 2.
Зарядный модуль Type-C QC AFC PD3.0. В этом проекте используется 2.
Обязательные посты. 2 положительных, 2 отрицательных.
Повышающий преобразователь ZK-4KX.
Подсоединить провод. Я использовал 20 AWG. Я бы не стал использовать в этом проекте ничего меньше 22 AWG.
Феррулы. Используйте их для подключения входов и выходов ZK-4KX. Как владелец 3D-принтера, они уже должны быть у вас под рукой. Но, возможно, нет.
Ножевые клеммы и клеммы U. Для ваших лепестковых клемм вам понадобятся 4 мм или 5 мм в зависимости от того, какой винт вы используете для общего заземляющего столба. Шасси рассчитано на болт 4 мм и все мои прототипы его прекрасно использовали. Однако в моей последней сборке я забыл усилить количество стенок для отверстия в слайсере, и оно оказалось слишком слабым для 4 мм. Однако 5-миллиме��ровый разъем работал нормально, поэтому мне пришлось использовать соответствующие плоские клеммы.
Накладки на бампер. Поместите их на напечатанные основания, чтобы предотвратить скольжение и скольжение. Это тот же размер, что и в базах #gridfinity, поэтому, если вы используете эту систему, у вас уже должно быть несколько под рукой.
Винты M2 длиной 4, 6 и 8 мм. И винты М3 длиной 4 мм и 6 мм. Как владелец 3D-принтера, они должны быть у вас, но я связал те, которые использовал здесь, для справки.
Суперклей.
Другие полезные инструменты

Помимо самих компонентов для сборки, вам понадобятся некоторые дополнительные инструменты. Некоторые из них необходимы, некоторые — большая польза. Вам понадобится:

Паяльник. У меня их несколько, но сейчас я обычно использую только свой TS80.
Инструменты для зачистки проводов и клещи.
Термоусадочная трубка.
USB-тестер питания.
Хороший мультиметр. Покупайте качество здесь, это оборудование будет служить многим целям в вашем доме, машине и хобби.

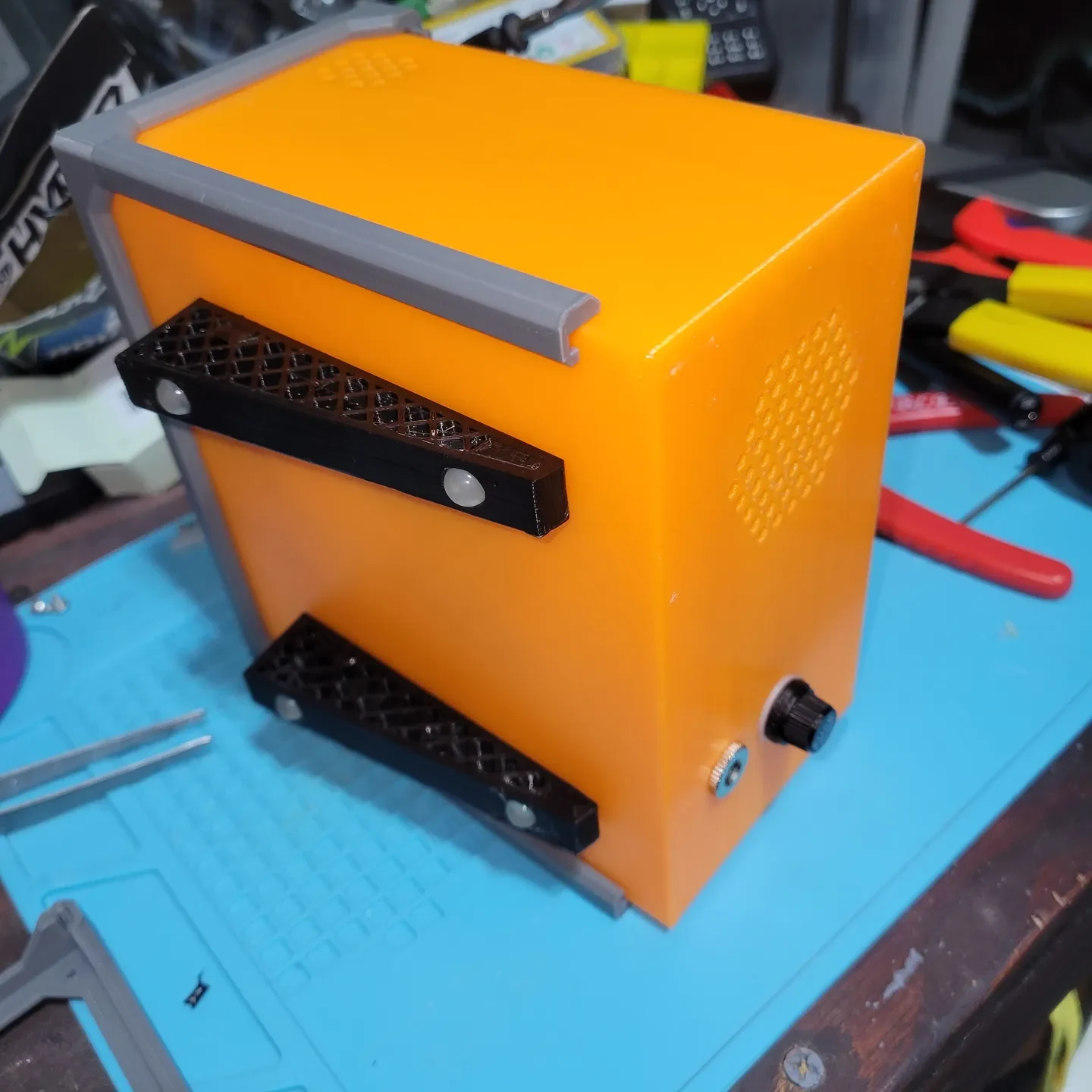

Печать

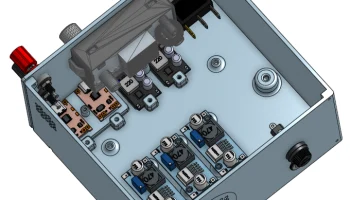

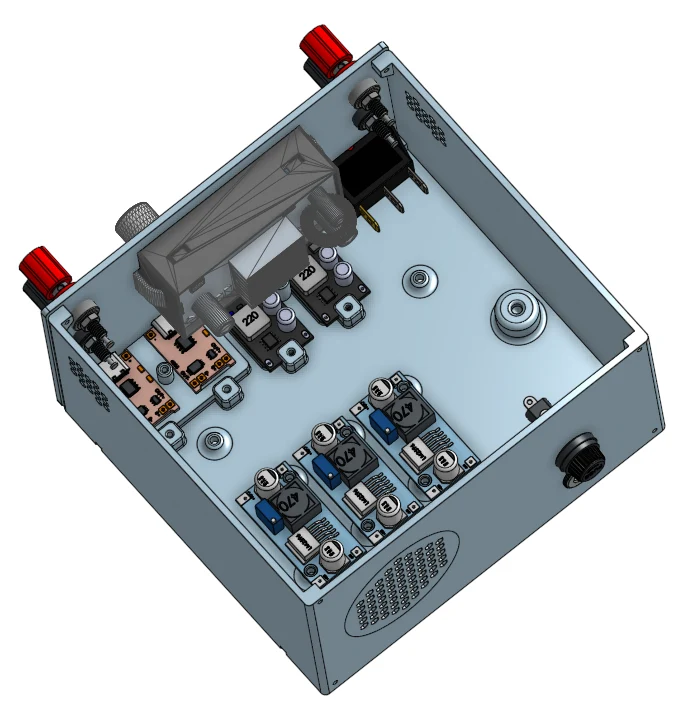

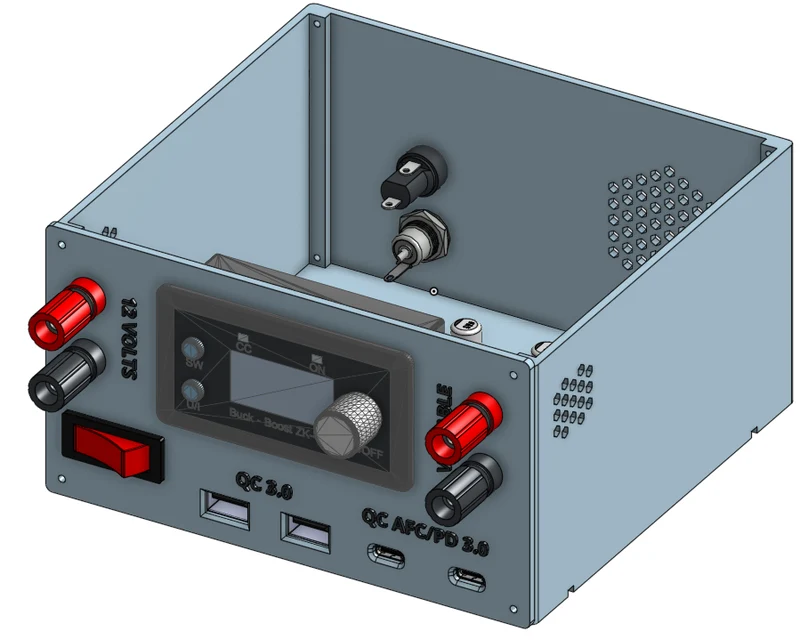

Все stl-файлы были экспортированы из САПР в собранном виде, поэтому вам придется корректировать их в слайсере. Когда дело доходит до печати, здесь нет никаких сюрпризов, и никакие опоры ни на одной из частей не потребуются.

Некоторые вещи, на которые следует обратить внимание:

При печати панели управления вы можете добавить замену нити для этикеток. Этикетки начинаются на слое 13.
Вам нужно распечатать 4 части стрингера. Расположите их так, чтобы два колышка были направлены вверх.
Передняя и задняя панели направляющих, очевидно, должны располагаться четырьмя выступами вверх.
Я предоставил файл .3mf для опор шасси, а также файл .stl. В файле .3mf вы заметите, что нижний и верхний слои установлены на 0, поэтому заполнение становится видимым. Тем не менее, отверстия для винтов остались прочными, чтобы обеспечить хорошее прилегание к шасси.

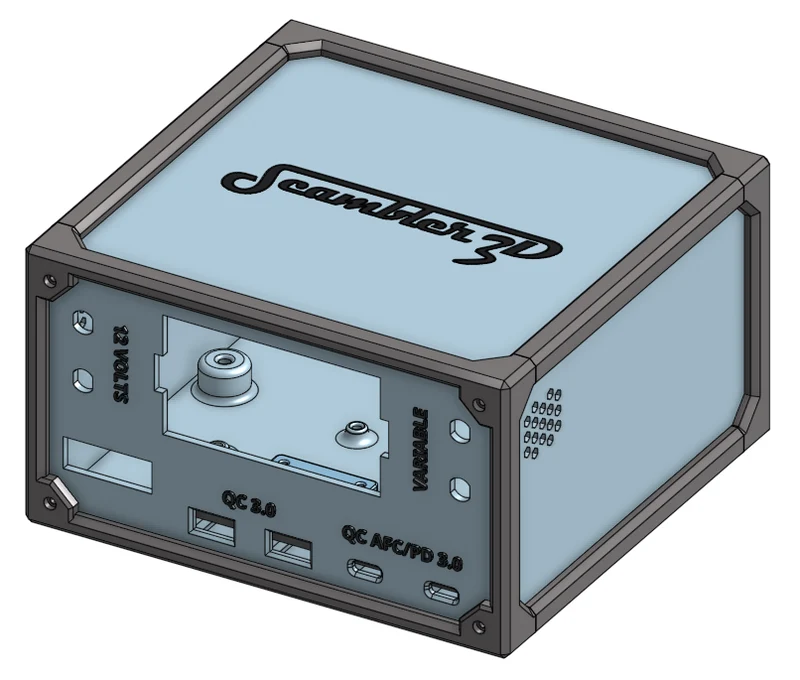

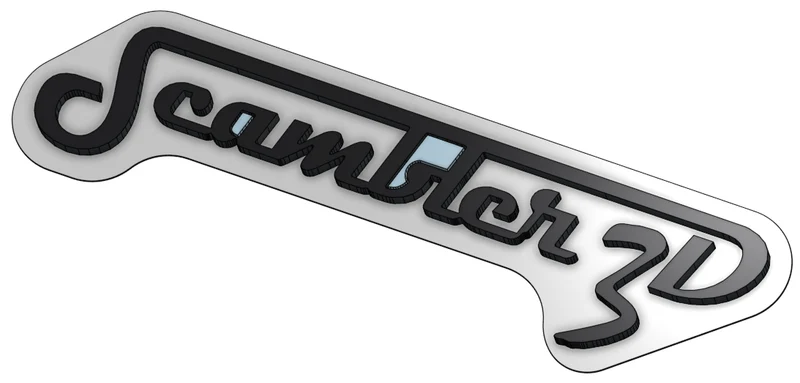

Если вы решите оставить фирменную обложку Scambler 3D, вам придется распечатать две небольшие детали внутри буквы «а».
