The Juice Box - модернизация принтера с корпусом бак-конв..

Я искал коробку, в которую можно было бы поместить понижающие преобразователи, потому что я делал модернизацию вентилятора Noctua на своем Ender 3 Max, и они были легко доступны для меня. К сожалению, не существовало корпуса для понижающего преобразователя XL4015, в котором можно было бы разместить более одного преобразователя. Поэтому, если вы хотите, чтобы что-то было сделано так, как вам нравится, вам следует сделать это самостоятельно. Так родился Juice Box, вдохновленный корпусо��, созданным @HD_Creator.

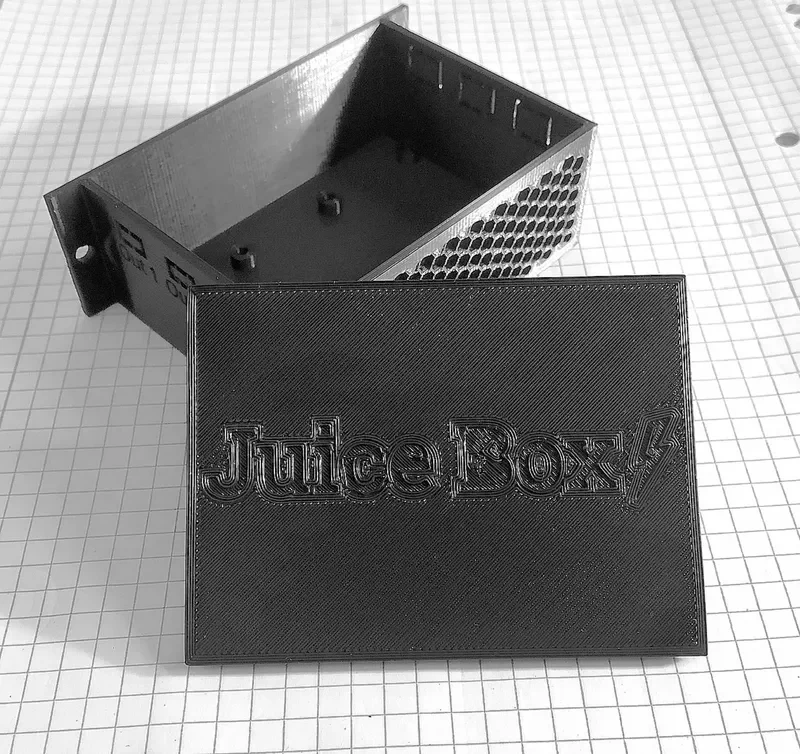

Весь проект занял всего пару часов. Отпечаток на фото выполнен соплом 0,4 мм при динамическом качестве печати 0,16 мм. Их можно печатать одновременно, но я решил, что лучше печатать их отдельно, чтобы лучше сохранить надписи и убедиться, что обложка не скручивается. Поля можно использовать, но это не обязательно. Сотовый рисунок сбоку обеспечивает достаточный поток воздуха, чтобы конвертеры оставались прохладными. Существуют файлы .stl и .3mf, в которых представлены два разных дизайна. Файлы с именем ..._ROUNDED имеют закругленные углы на передней стороне коробки, вот и все отличие. Также не забудьте установить потенциометры на преобразователях на 12 В и обязательно переверните крышку слайсера вверх дном! !

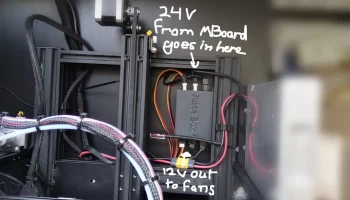

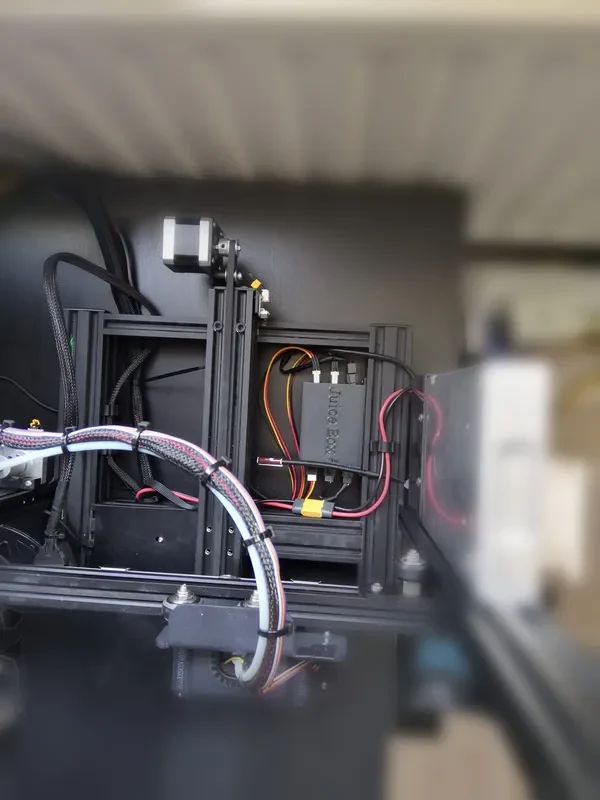

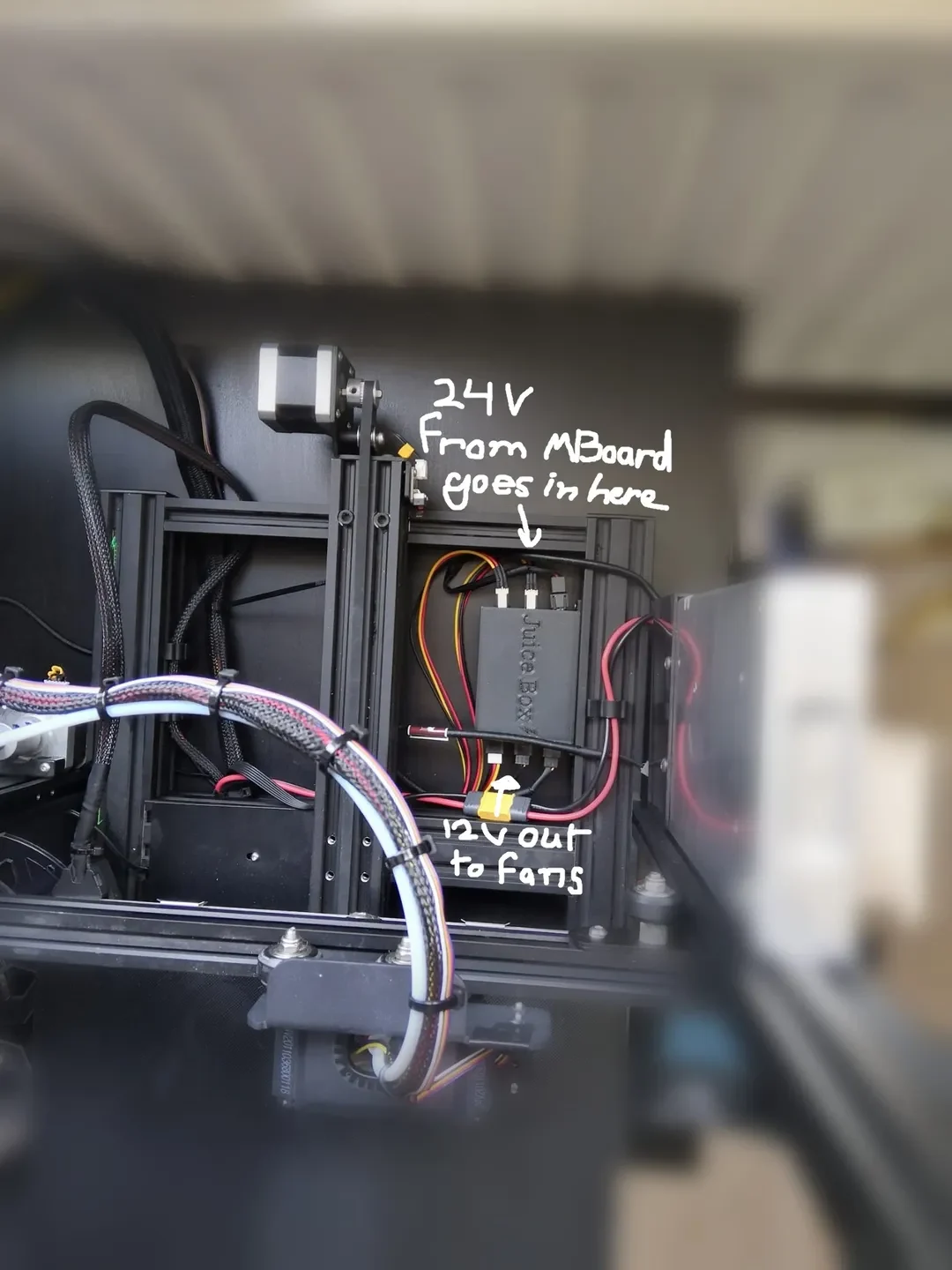

В этом дизайне используются две такие вещи: https://www.thingiverse.com/thing:3050607, созданные DaVinci2000, для крепления коробки к принтеру. Хотя болты вкрутить довольно сложно. Для крепления можно использовать стандартные гайки и болты М3. Я поместил коробку под печатную платформу, чтобы она была защищена лучами принтера, но при этом она приятно светилась, если смотреть на нее сбоку, так что это тоже возможно.

Преобразователи можно прик��епить к плате с помощью компьютерных винтов M3 с тонкой резьбой длиной 5 мм или саморезов (последние не проверялись). Радиус отверстий составляет ровно 2,9 мм, поэтому винт должен врезаться в пластик на 0,1 мм, поэтому я не рекомендую часто выкручивать винты, иначе вы рискуете зачистить отверстие (как это сделал я).

Я не смог найти в Интернете 3-контактные разъемы JST размером 2,54 мм xh, подходящие для разъемов вентиляторов, поэтому я сделал что-то очень кощунственное и пожертвовал малошумными адаптерами, которые поставлялись в комплек��е с вентиляторами, и одним сверхмалошумящим адаптером, поскольку я все равно не хотел их использовать, потому что вы рискуете, что вентиляторы не будут вращаться достаточно быстро для охлаждения компонентов. Я использовал только один малошумный адаптер для 60-мм вентилятора на блоке питания, потому что что-то напортачил в блоке питания. Просто справедливое предупреждение для всех, кто хочет заменить вентилятор на блоке питания Meanwell: проверьте полярность между вентилятором, который поставляется с блоком питания, и вентиляторами noctua, поскольку положительный и отрицательный кабель в разъеме JST перепутаны! Единственный способ исправить это — вынуть контакты из разъема, входящего в комплект 2-3-контактного адаптера Noctua, и поменять их местами. Поскольку я что-то сломал на своей плате, я остался в безопасности и использовал один из понижающих преобразователей для питания 60-мм вентилятора с переходником с низким уровнем шума между ними, чтобы уменьшить шум, поскольку 60-мм вентиляторы относительно шумн��е по сравнению с 40-мм вентиляторами. Кстати, вентилятор Noctua размером 40х10 мм отлично справляется с охлаждением экструдера. Возможно, если бы вам приходилось постоянно печатать при температуре выше 250 градусов по Цельсию, но для PLA и ему подобных это вообще не проблема.

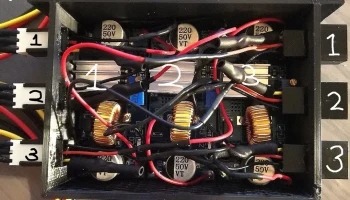

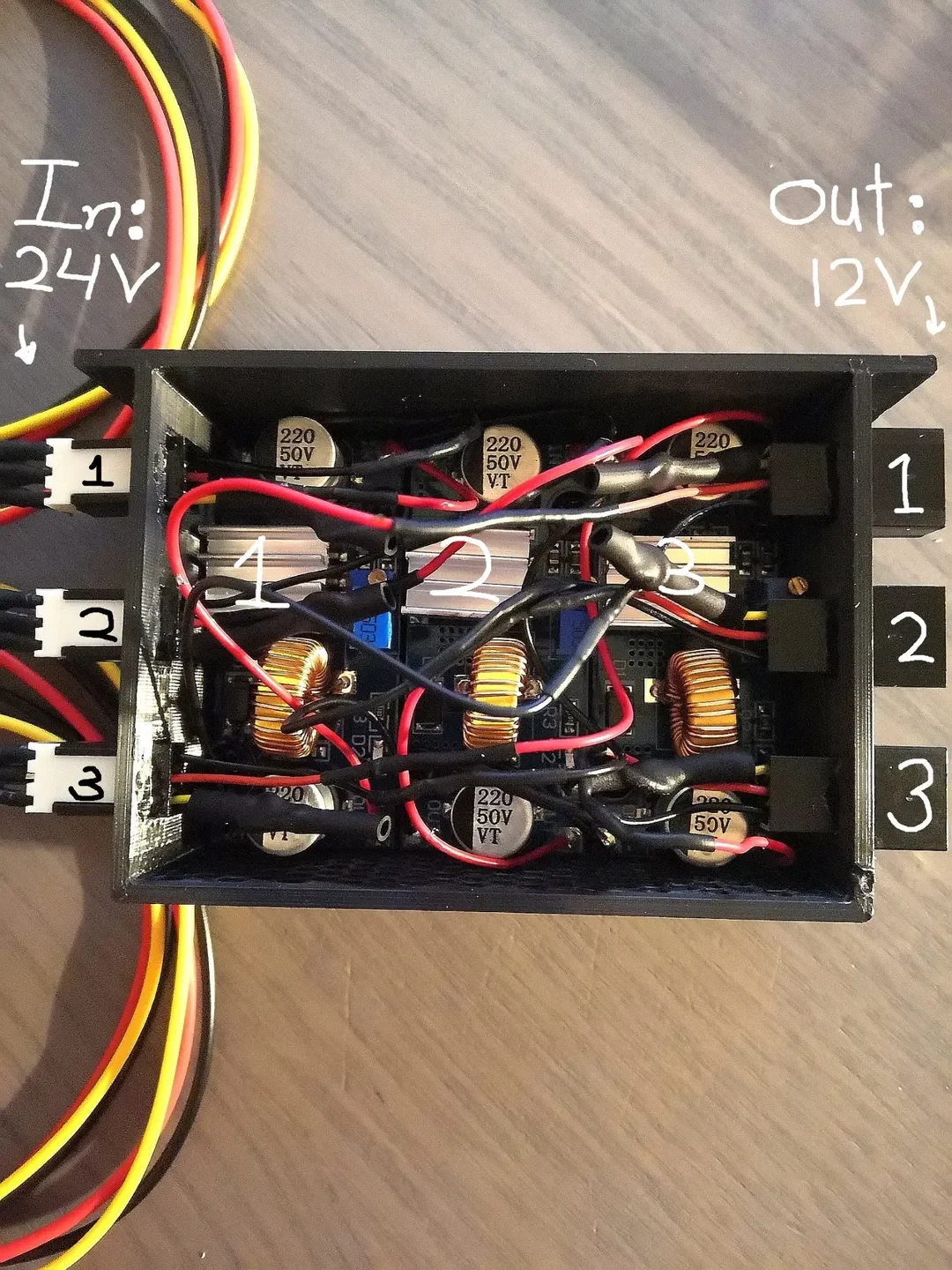

Переходники, которые я разрезал пополам, использовались для того, чтобы протыкать сторону платы с маркировкой, и я припаивал провода, пока они проходили через порты. Это немного хлопотно, но как только вы закончите, оно того стоит. Пожалуйста, используйте термоусадочную трубку вместо изоляционной ленты (сначала я использовал ленту), потому что она может со временем изнашиваться из-за тепла от преобразователей и может привести к неприятным замыканиям, отправив ваш принтер (и, возможно, ваш дом) прямо в царство теней. Я оставил желтые провода нетронутыми на случай, если в будущем захочу считывать обороты вентиляторов и получить хороший ЖК-дисплей, но, вероятно, нет, чтобы их было проще просто отрезать.

Желаю вам удачи в создании этого проекта и буду рад вашим отзывам и отзывам!
