Крепление для руки помощи Panavise

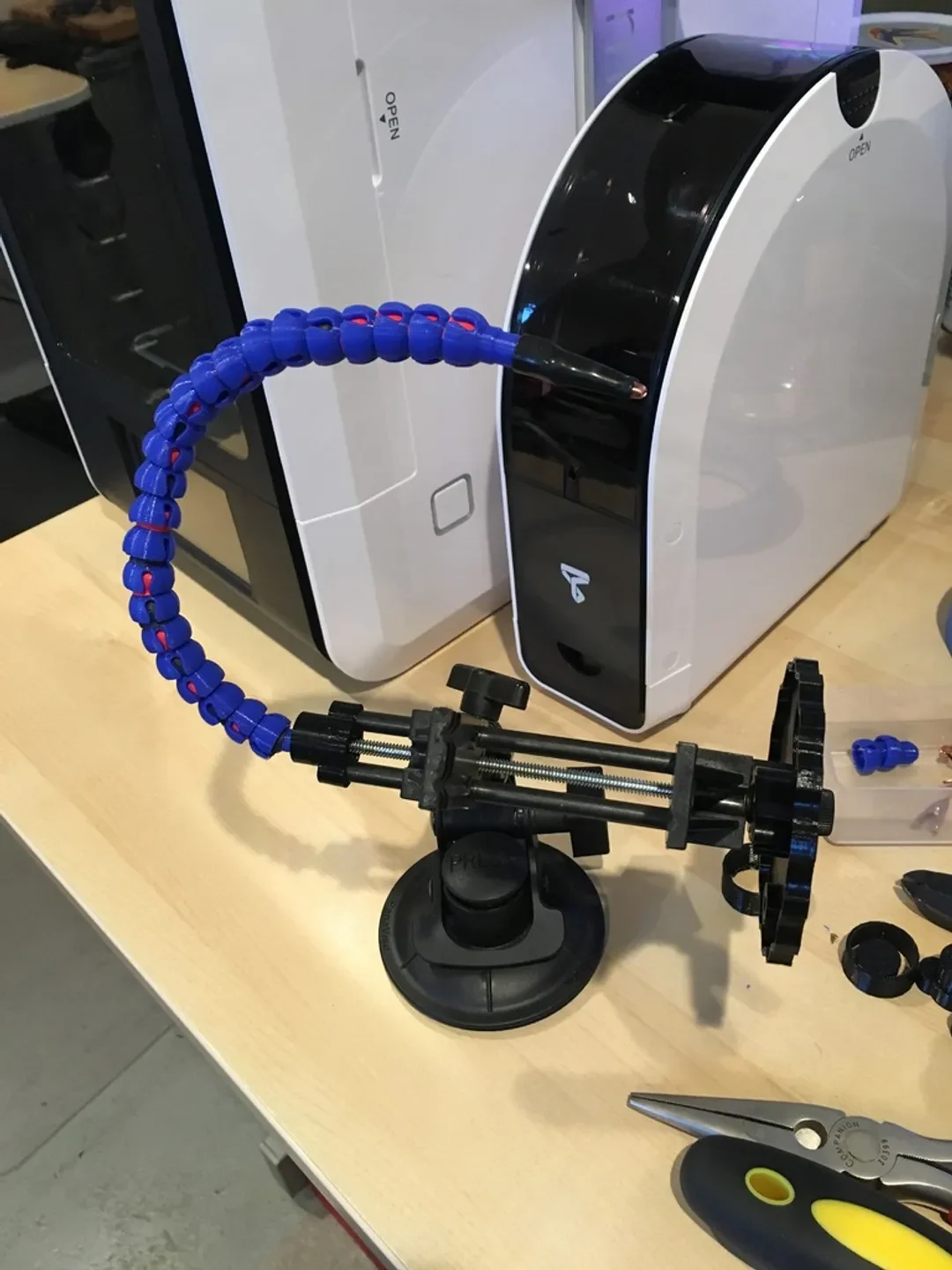

Это ремикс на насадку для рук-помощников Adafruit для Panavise Jr (которая представляет собой ремикс на насадку для рук-помощников для Panavise Jr от XYZAidan), в которой винтовое гнездо для руки помощи заменено на гнездо, которое поддерживает соединение шарнирного рычага с рабочей станции giufini PCB с шарнирными рычагами.

Я также сделал сторону крепления немного меньше, чтобы она плотно прилегала к моему Panavise 209.

Настройки печати

Принтер:

УП Мини 2

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

15%

Пост-печать

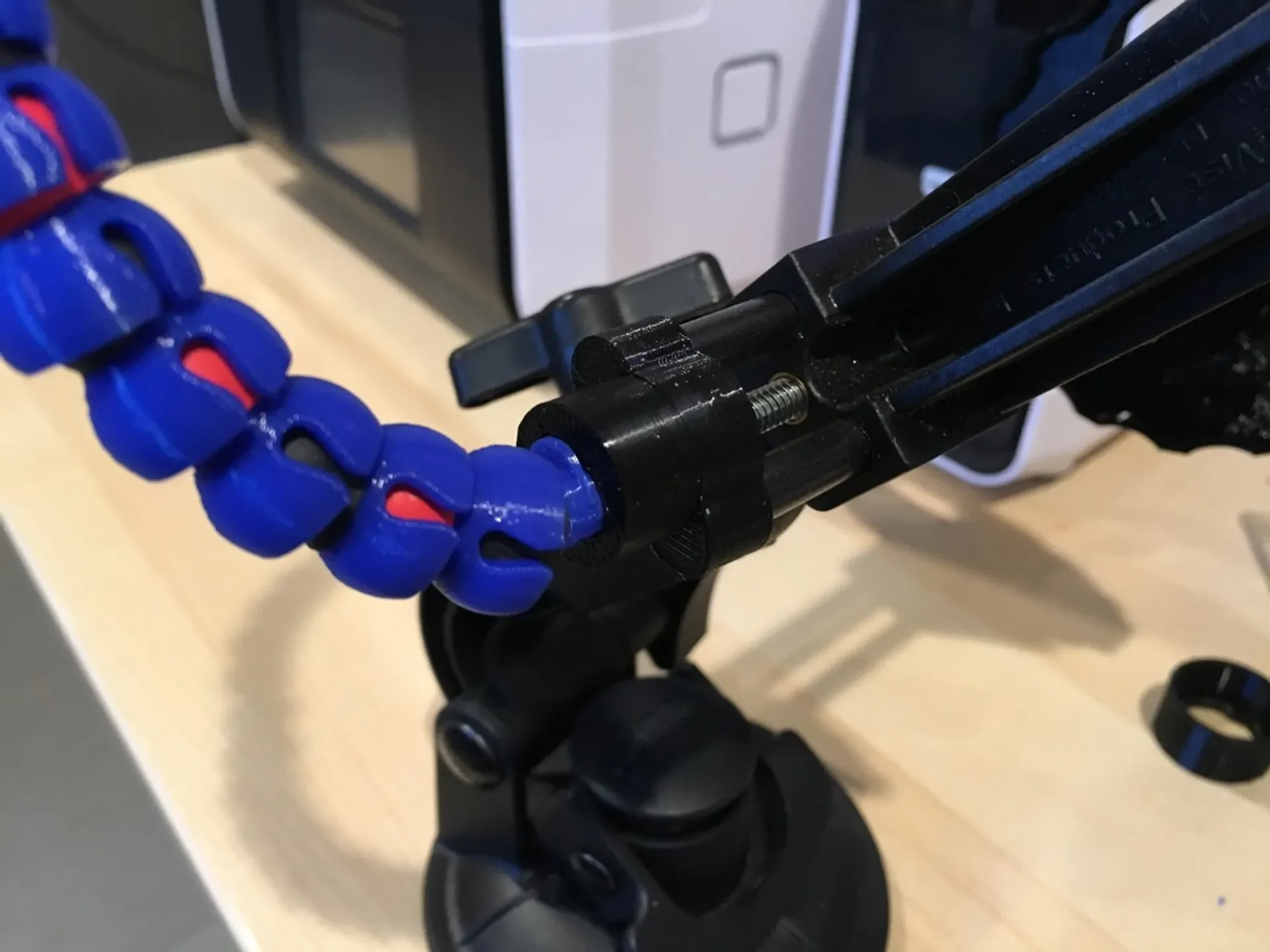

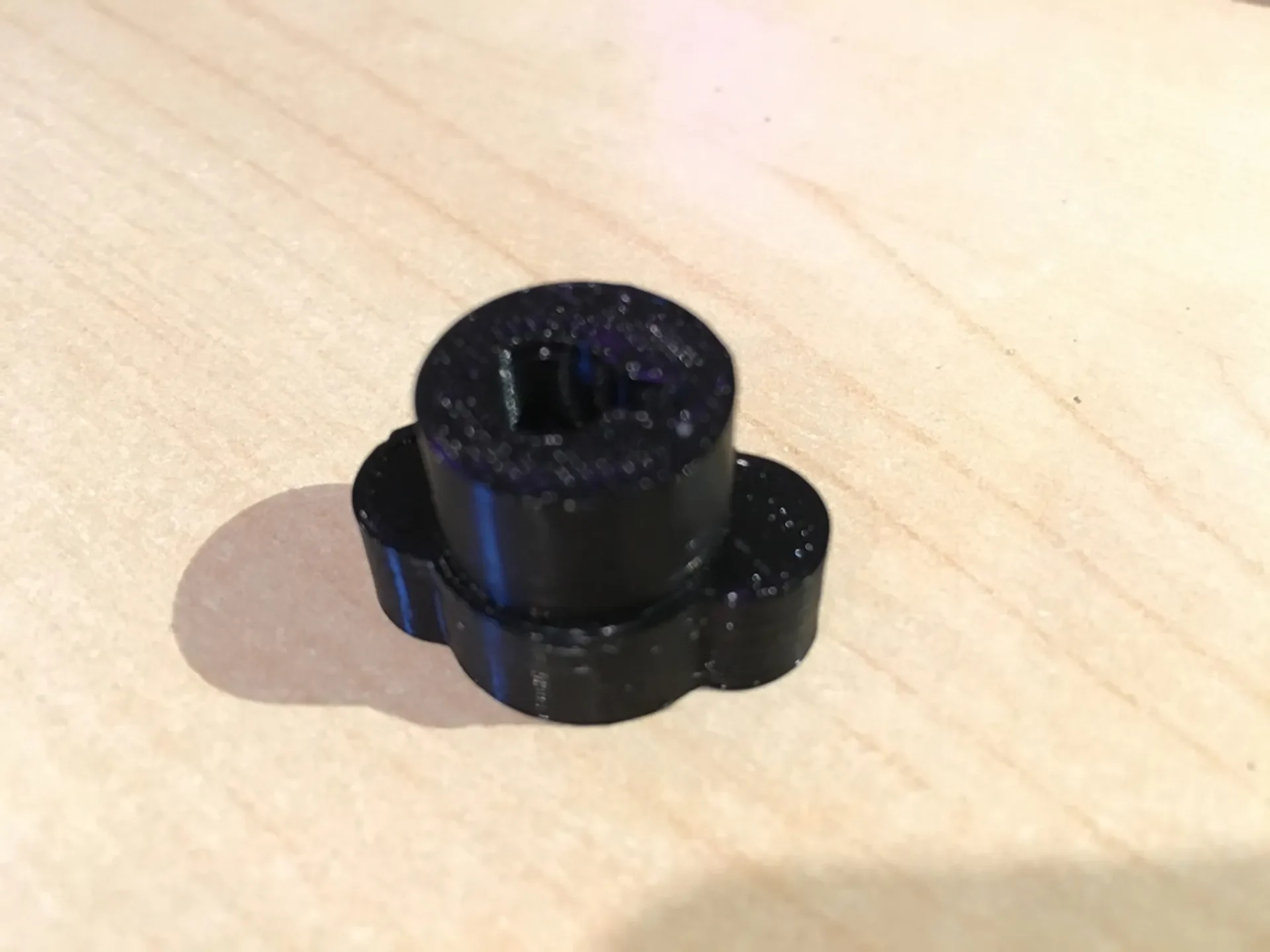

Вам нужно снять существующую заглушку с тисков. Я обнаружил, открыв тиски до упора, и крышка сразу же выскочила. Новая крышка должна плотно прилегать (по крайней мере, на моем 209), а заглушка шарнирного рычага также должна плотно прилегать и не требовать использования клея.

Как я это разработал

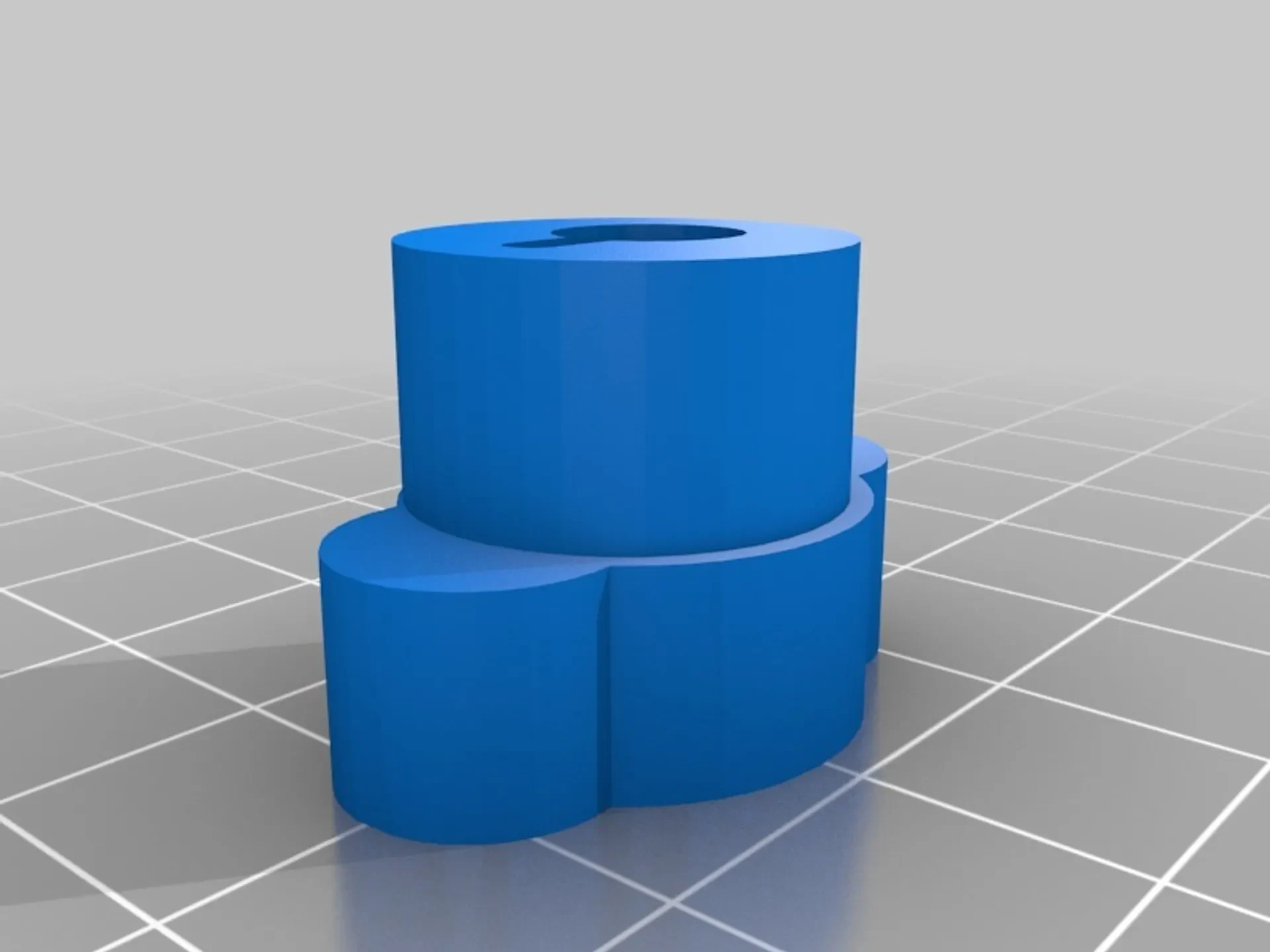

Взял модель Adafuit в Tinkercad, отрезал верхнюю часть и добавил сокет, соответствующий разъему, напечатанному с модели рабочей станции печатной платы.
