Многофункциональный брелок WAGO 221: калибр и рычаг открывания
Краткое описание проекта

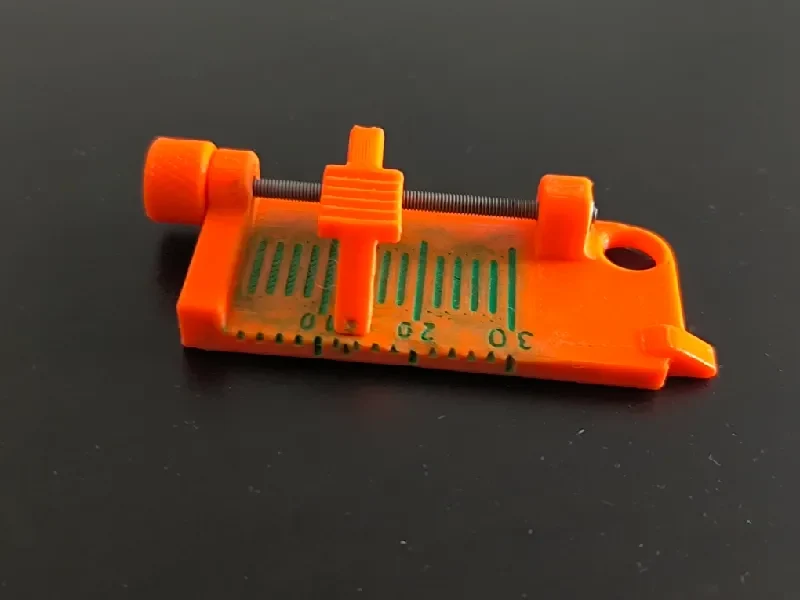

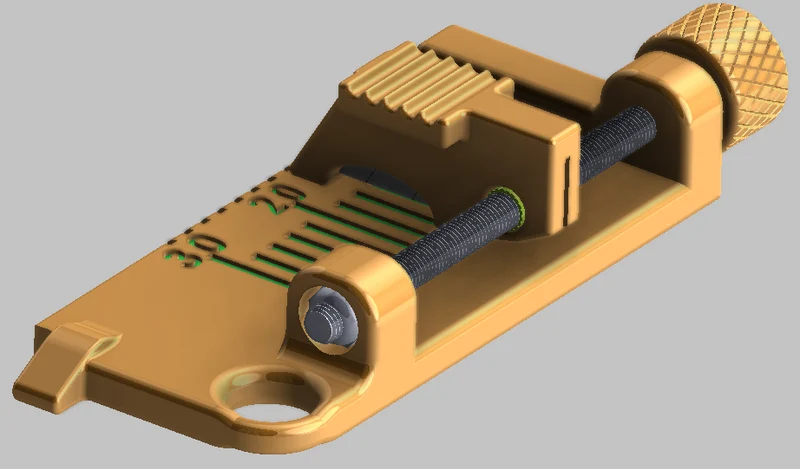

Компактный карманный инструмент для 3D-печати (брелок), предназначенный для значительного ускорения и упрощения подготовки проводов для сращивания разъемов WAGO серии 221. Этот многофункциональный инструмент сочетает в себе точный калибр для зачистки проводов (со специальной маркировкой WAGO 13 мм), регулируемый резак для изоляции и специальный наконечник для легкого открытия рычагов разъема.

Идеально подходит для электриков, любителей DIY и всех, кто ценит порядок и скорость при работе с электроустановками.

⭐ Ключевые особенности

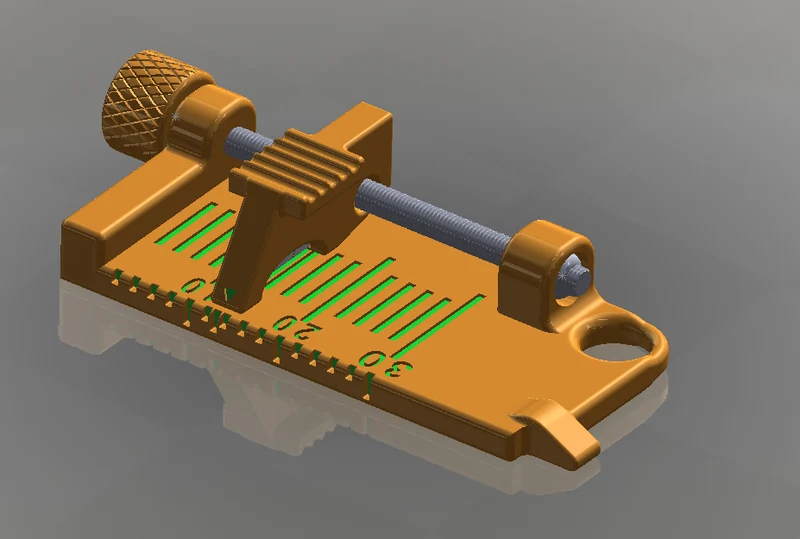

Калибр зачистки: встроенная шкала с важной отметкой 13 мм, гарантирующая идеальную длину зачистки провода, необходимую для WAGO 221 (исключая риск недостаточной или чрезмерной зачистки).

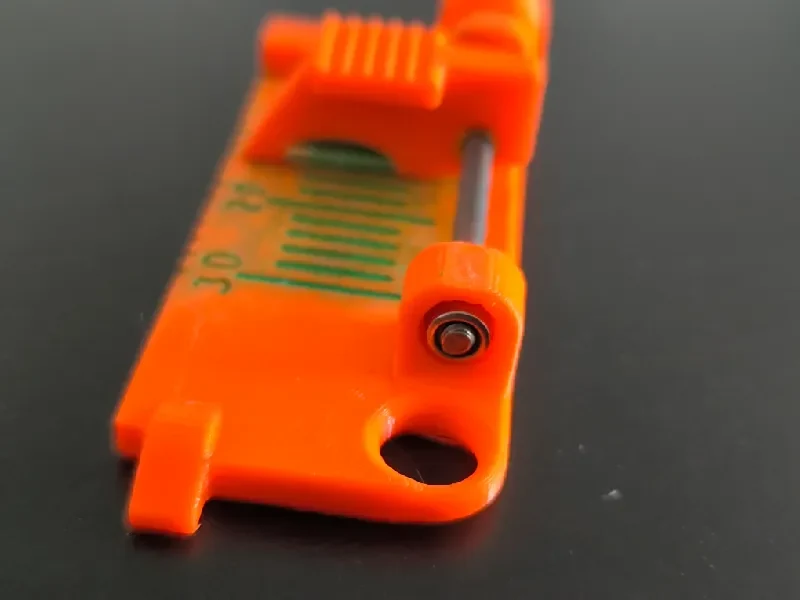

Открыватель рычага: специальный узкий выступ, предназначенный для облегчения открытия и удержания рычагов в разъемах серии 221.

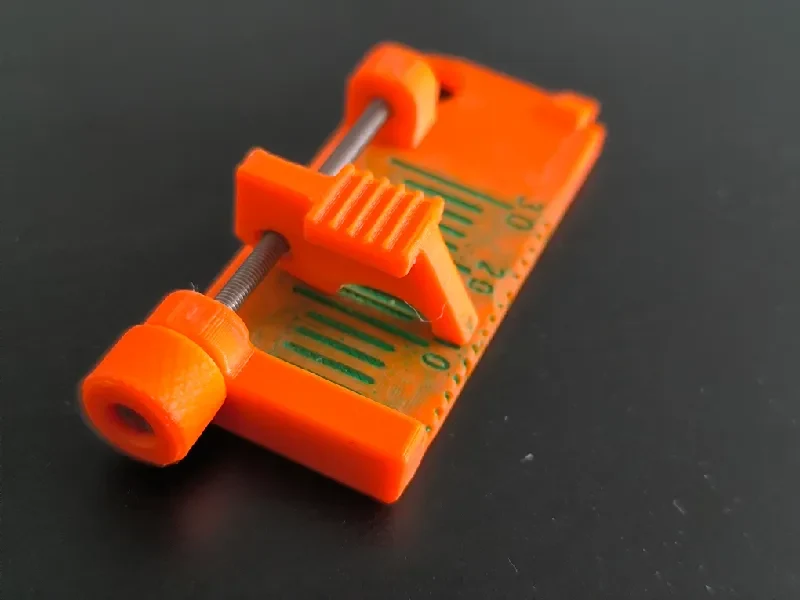

Регулируемый резак для изоляции: зажимной механизм M3 позволяет зафиксировать провод и надрезать изоляцию на нужную глубину. В качестве режущего элемента используются 3 соединенных между собой сегмента стандартного отламываемого лезвия диаметром 9 мм (стационарно установленного на этапе 3).

Формат брелка: компактный, прочный и всегда под рукой.

Требуемое оборудование

Для сборки печатных деталей необходимы следующие металлические компоненты (полный список также включен в прилагаемую PDF-инструкцию):

1 винт или болт M3x60 (например, DIN84)
2 нейлоновые стопорные гайки M3 (Nyloc Nut)
1x M3x4x4,2 латунная термофиксируемая резьбовая вставка
3 соединенных сегмента стандартного отламываемого универсального лезвия шириной 9 мм. Многофункциональный инструмент-брелок AGO 221: калибр для полоски и рычаг открывания.
⚙Инструкция по сборке

Полные подробные пошаговые инструкции по сборке включены в файлы проекта в формате PDF. Для сборки необходимо вварить вставку М3 и закрепить винт двумя самоконтрящимися гайками.

Не забывайте соблюдать осторожность при обращении с лезвием!
