Ретро-консоль RaspberryPi Zero

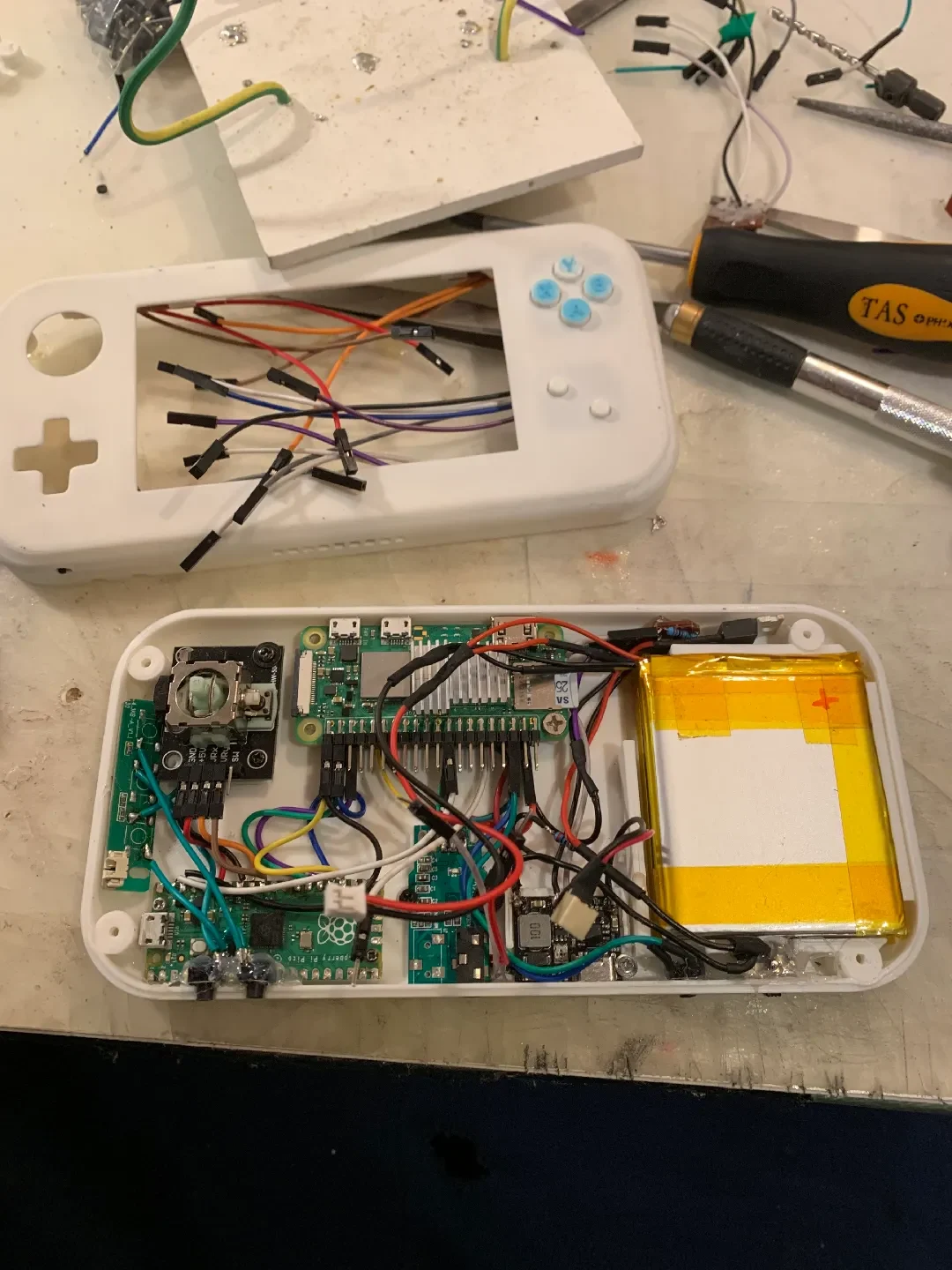

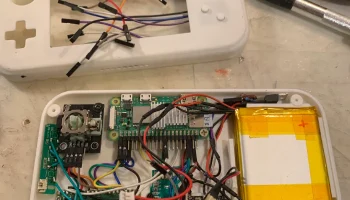

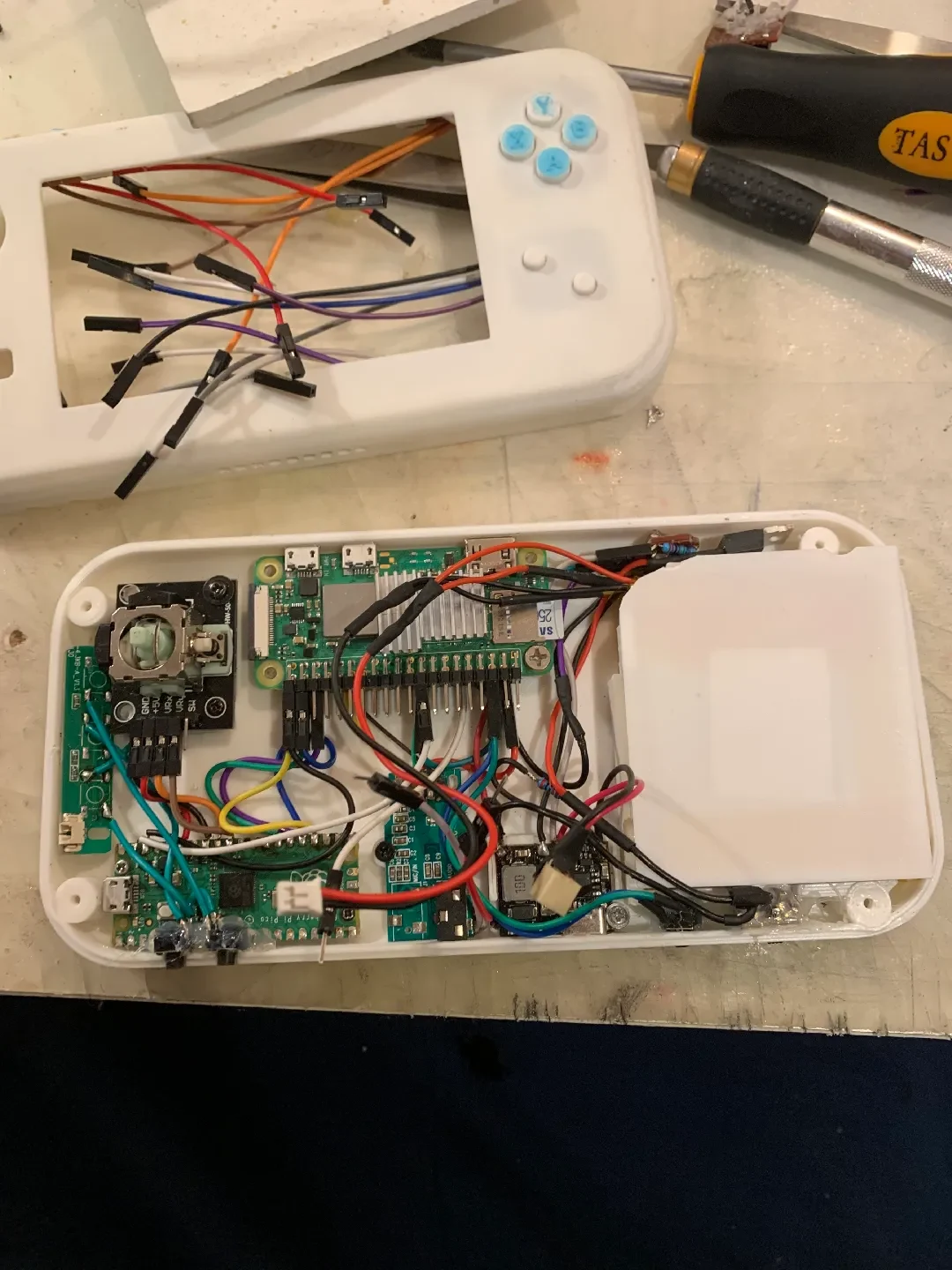

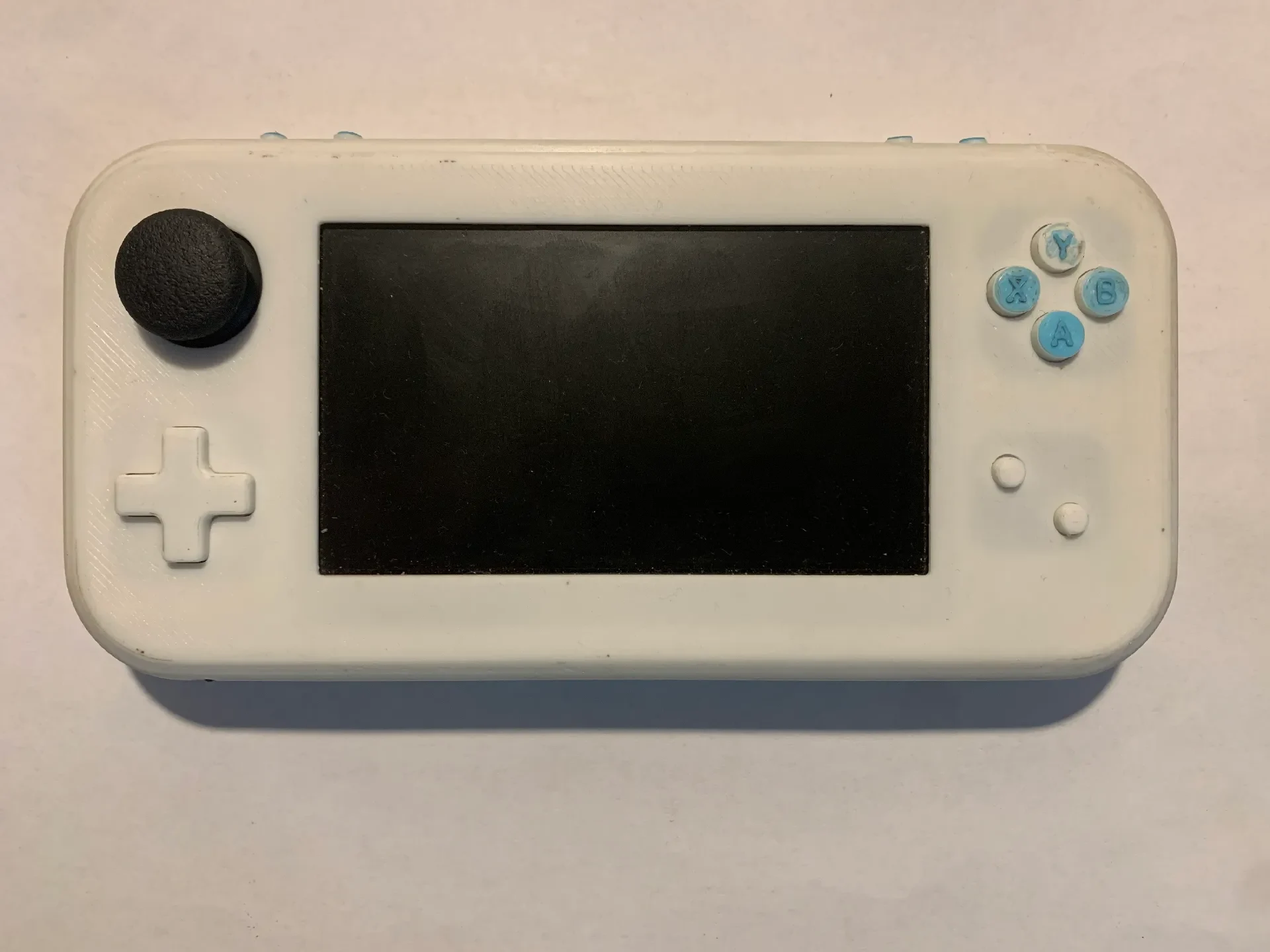

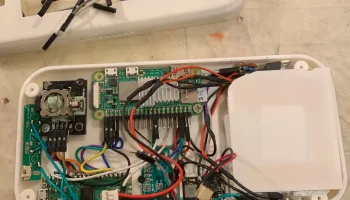

Это моя первая версия портативного портативного устройства RetroPie. Его размеры 185 х 90 х 26 мм. Он разработан на основе Raspberry Pi с нулевой мощностью 2 Вт и в основном использует готовые детали:

-4,3-дюймовый ЖК-дисплей TFT (легко найти на Aliexpress). Подключение к композитному видео через нулевой пи-канал (сигнальный провод припаян к тестовой площадке телевизора и GND к GND)

-2 ~ 63x53x6 мм литий-ионных элемента, соединенных параллельно (это те батареи, ко��орые у меня валялись, они от аккумуляторной батареи ноутбука DELL)

-Для платы защиты/зарядки аккумулятора я использовал повышающую плату 2А 5В с Aliexpress( https://www.aliexpress.com/item/1005005656435363.html?spm=a2g0o.detail.pcDetailTopMoreOtherSeller.1.2c9236d0M1zlfG&gps-id=pcDetailTopMoreOtherSeller&scm=1 007.40196.366991.0&scm_id=1007.40196.366991.0&scm-url=1007.40196.366991.0&pvi d=d19a5db2-d111-41c9-84f5-77a108f0ef0f&_t=gps-id:pcDetailTopMoreOtherSeller,s cm-url:1007.40196.366991.0,pvid:d19a5db2-d111-41c9-84f5-77a108f0ef0f,tpp_buck ets:668%232846%238109%231935&pdp_npi=4%40dis%21RON%216.23%216.23%21%21%211.32 %211.32%21%402103864c17312417363478122e77e0%2112000033910319611%21rec%21RO%21 4805560416%21XZ&utparam-url=сцена%3ApcDetailTopMoreOtherSeller%7Cquery_from%3A )

— используемый джойстик представляет собой универсальный модуль джойстика ( https://www.amazon.com/Teyleten-Robot-Dual-axis-Controller-Raspberry/dp/B0CPFDKWZF/ref=sr_1_2 )

-Я использовал пико Raspberry Pi в качестве АЦП для преобразования аналогового выхода модуля джойстика в цифровой вход для нуля Пи.

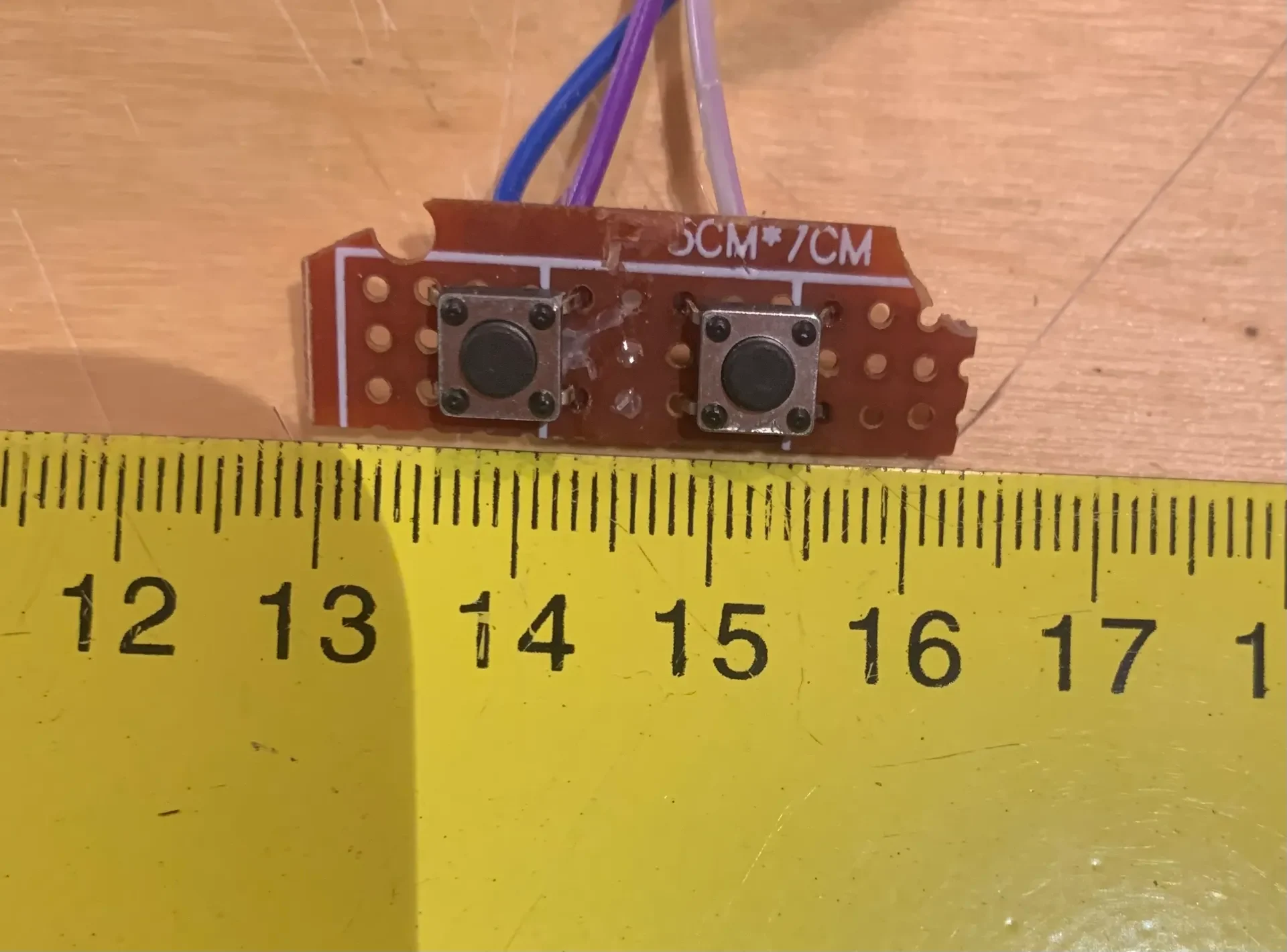

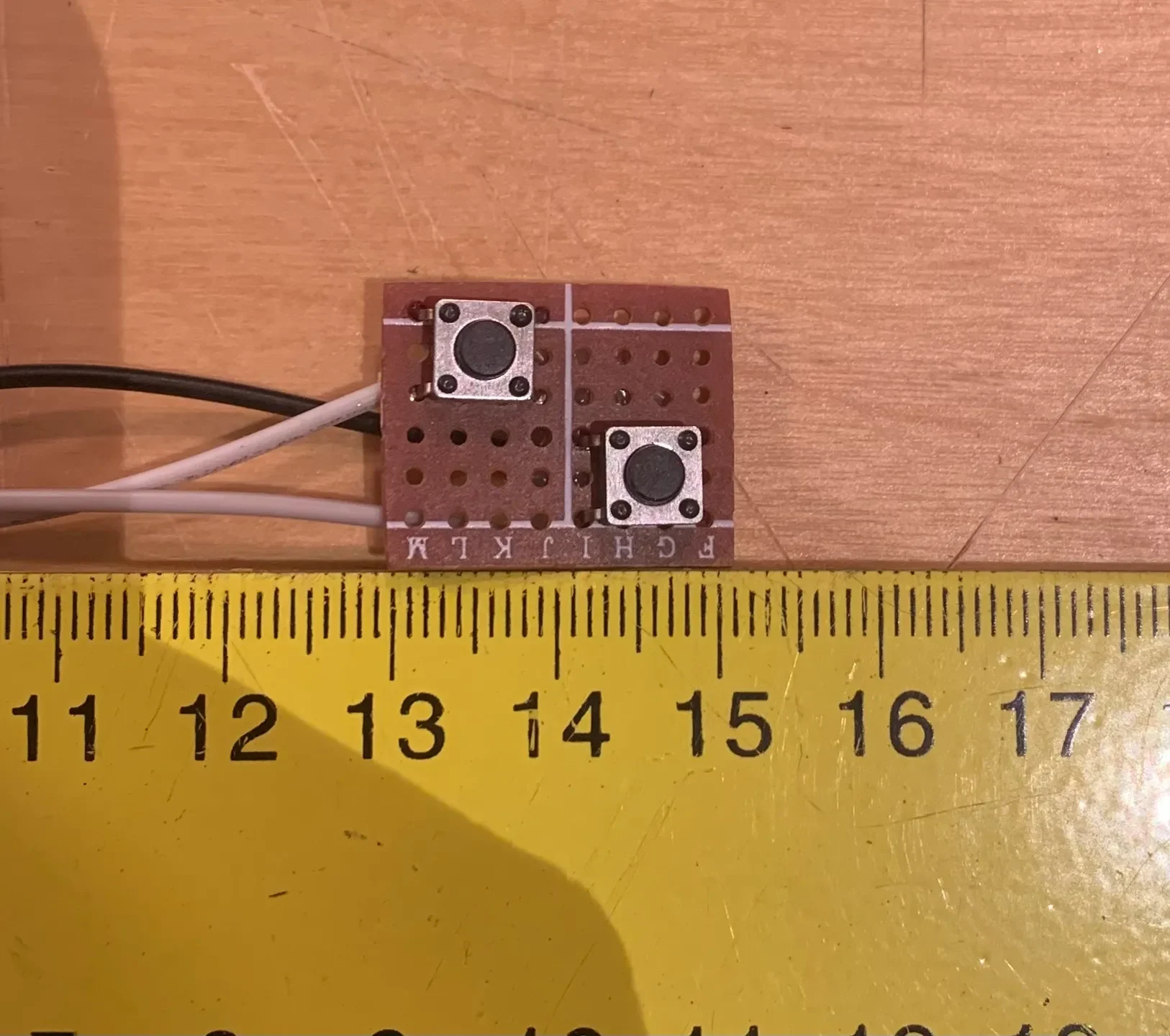

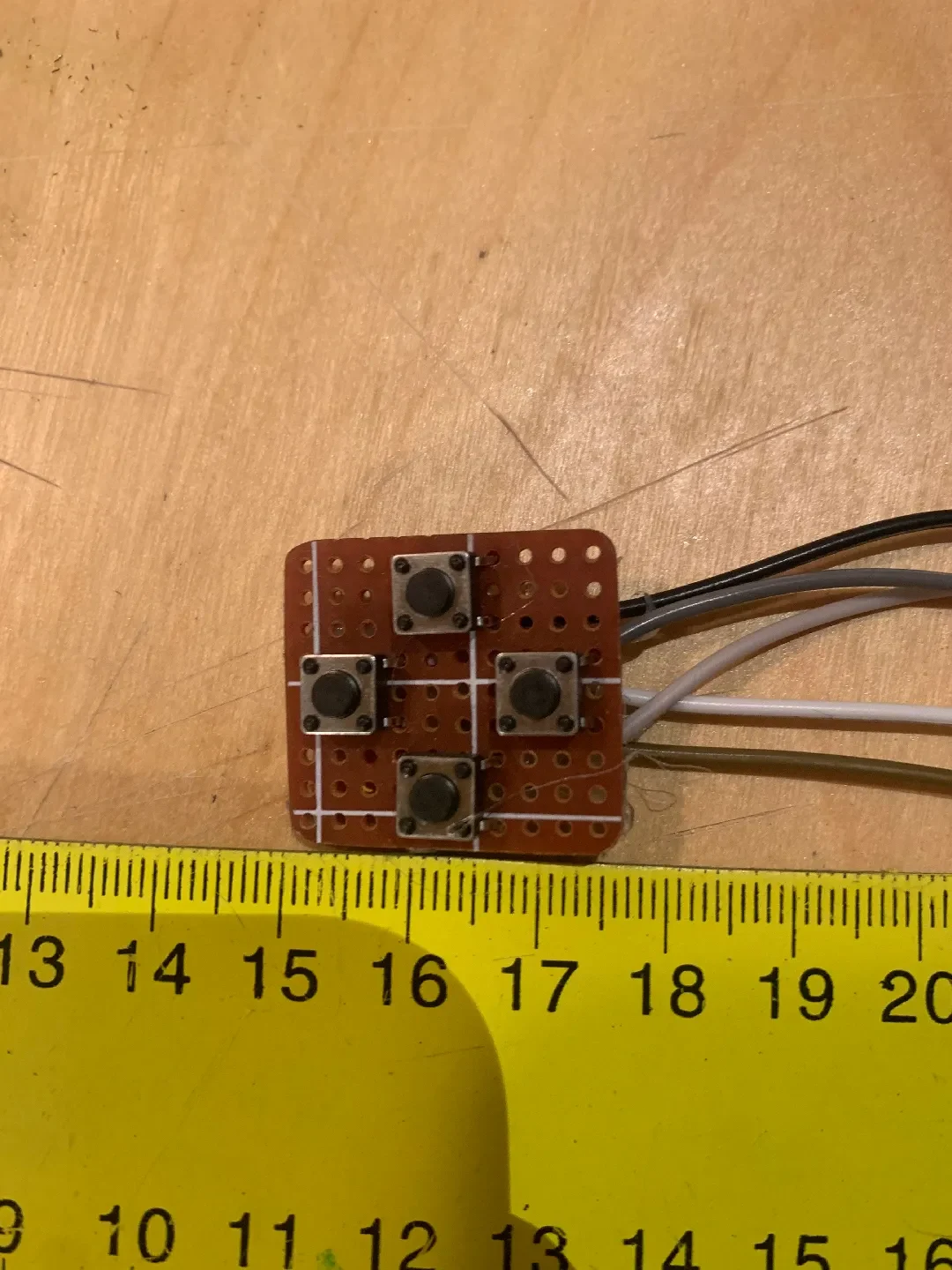

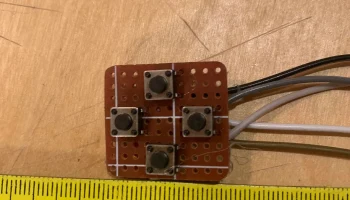

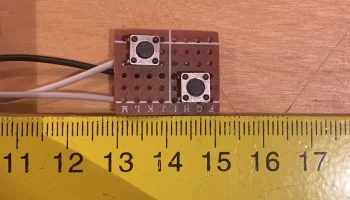

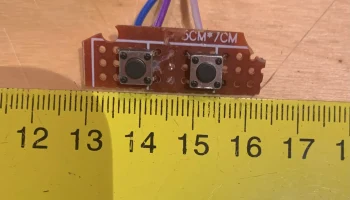

-Для кнопок я использовал обычные микропереключатели диаметром 4,5 мм, припаянные к перфорированной плате. Требуется 3 типа конфигураций (панель с 4 переключателями и более тонкую панель с 2 переключателями необходимо изготавливать дважды, так как они необходимы для dPad, панели ABXY и триггеров соответственно). П��едоставляются изображения с макетом и приблизительными размерами. Обратите внимание, что площадки над аккумулятором должны быть припаяны как можно более плоскими и низкопрофильными, чтобы аккумулятор мог поместиться.

-Аудиокарта, которую я использовал, вот этого типа https://www.amazon.com/VizGiz-External-Microphone-Headphone-Raspberry/dp/B09VBWJQBV/ref=sr_1_19?crid=265AP7YPFUP12&dib=eyJ2Ijo iMSJ9.6qAs-WOIOI16MH25BWyQn648aVe7fGyN95U9EjJFEs8RwUaF-4vg2OHg5PQnhKE3EvMDjLO6nTC92KSKQotVVhWmr_wcaZUHhAhIuKh8s0PVS7ZGiUEKk-f4 RkOZpFSpq7L0e9489xJ7rKRzkNNkBsavI5nJ3Qnb997mXo6VPVFrFuADQgp6BmKNWggTO2Ext_Hh7zkS1EgsGMZoaW0VXAM-6oG3rZ5i048yATfq9jU.oaM6nduCfk 9CU2EkqebYME_CBCcvZiTYNMunihUugzU&dib_tag=se&keywords=usb+audio+card&qid=1731240259&sprefix=usb+audio+card%2Caps%2C215&sr=8-19.Пришлось отпаять порт USB и припаять непосредственно к площадкам, чтобы сэкономить место.

Извините, если описание сложно понять. Если у вас есть вопросы, я рад на них ответить.

Также обратите внимание, что я не профессиональный 3D-моделист, я занимаюсь этим просто как хобби. Я также стараюсь постоянно улучшать эту модель, так как она не идеальна.

Большой источник документации для этого проекта находится на канале YouTube Bytes N Bits ( https://www.youtube.com/@BytesNBits ). Подключение кнопочных площадок через GPIONext описано здесь:
