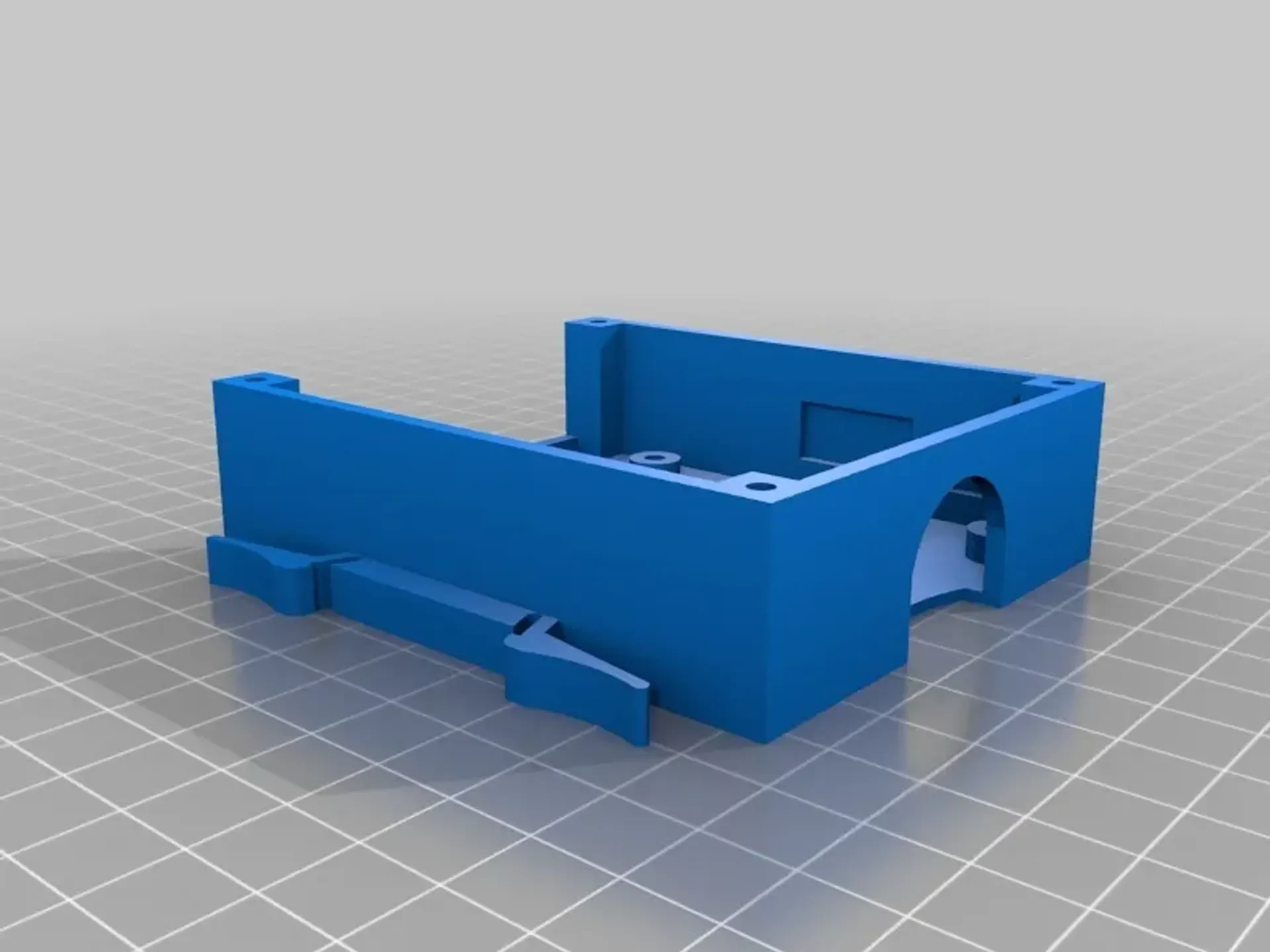

Коробка DIN Raspberry Pi 3

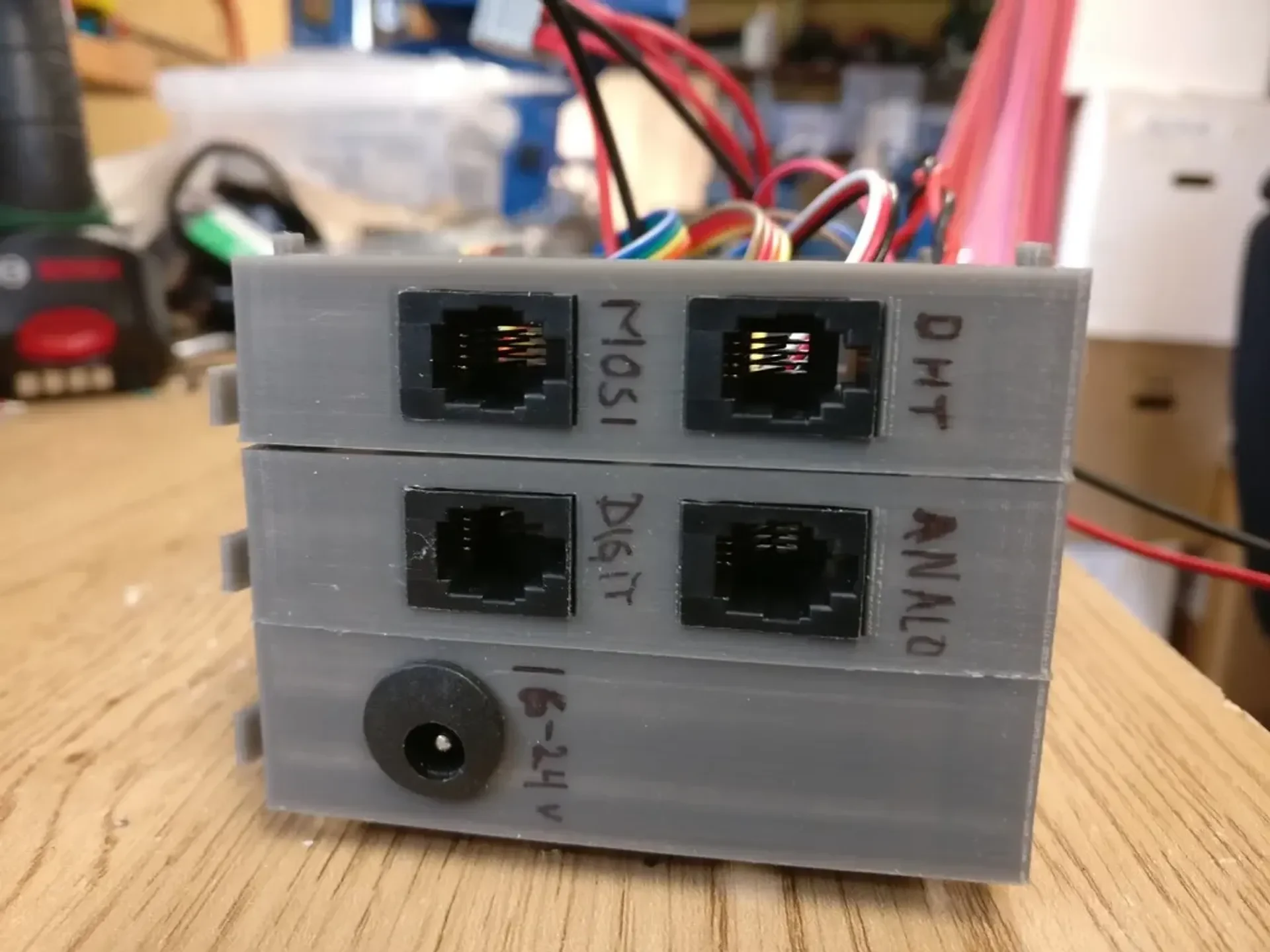

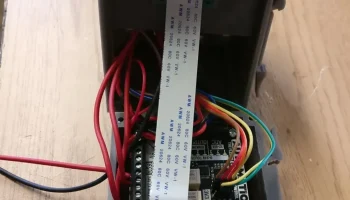

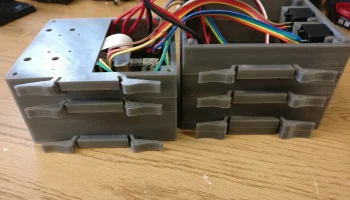

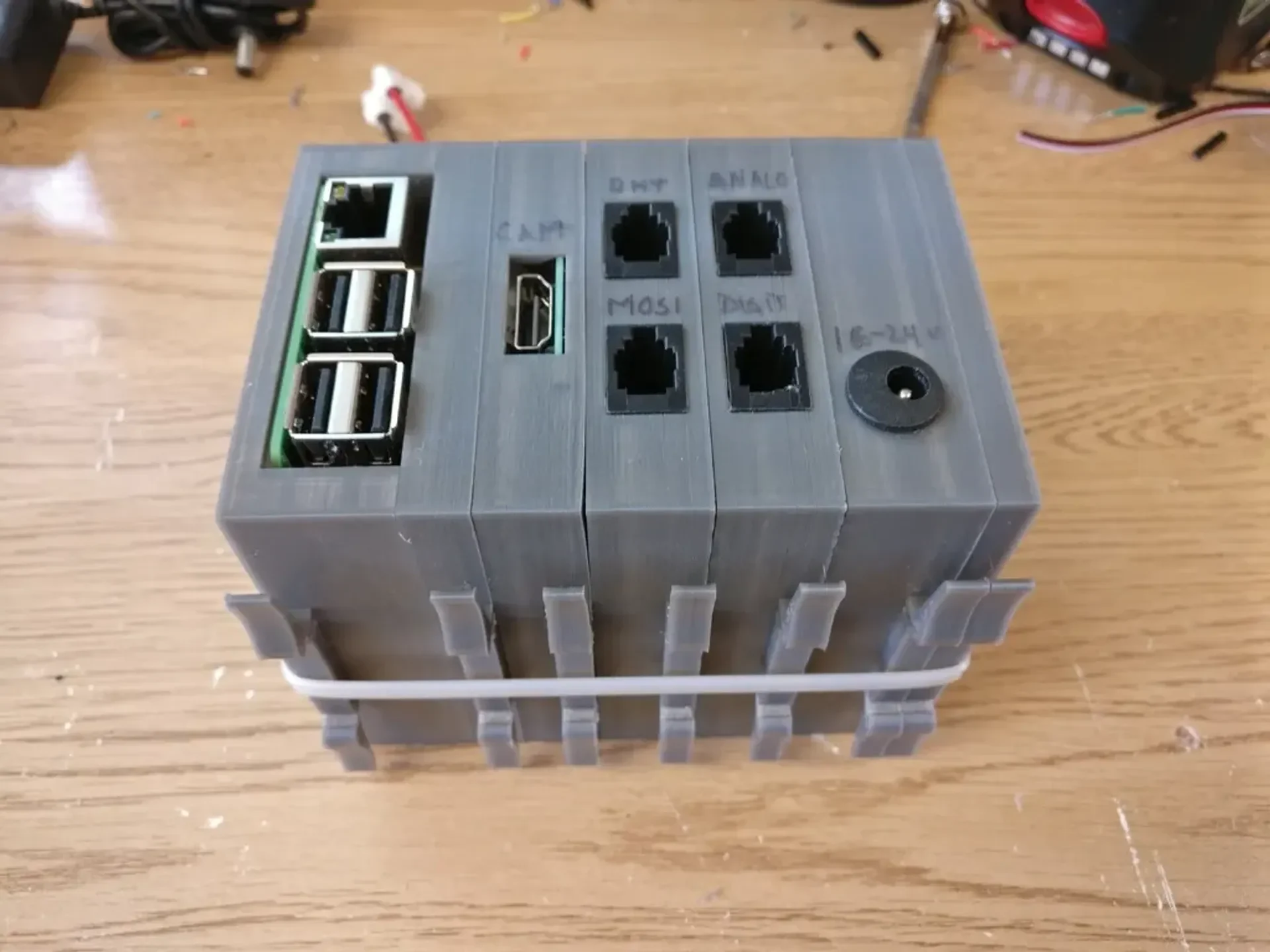

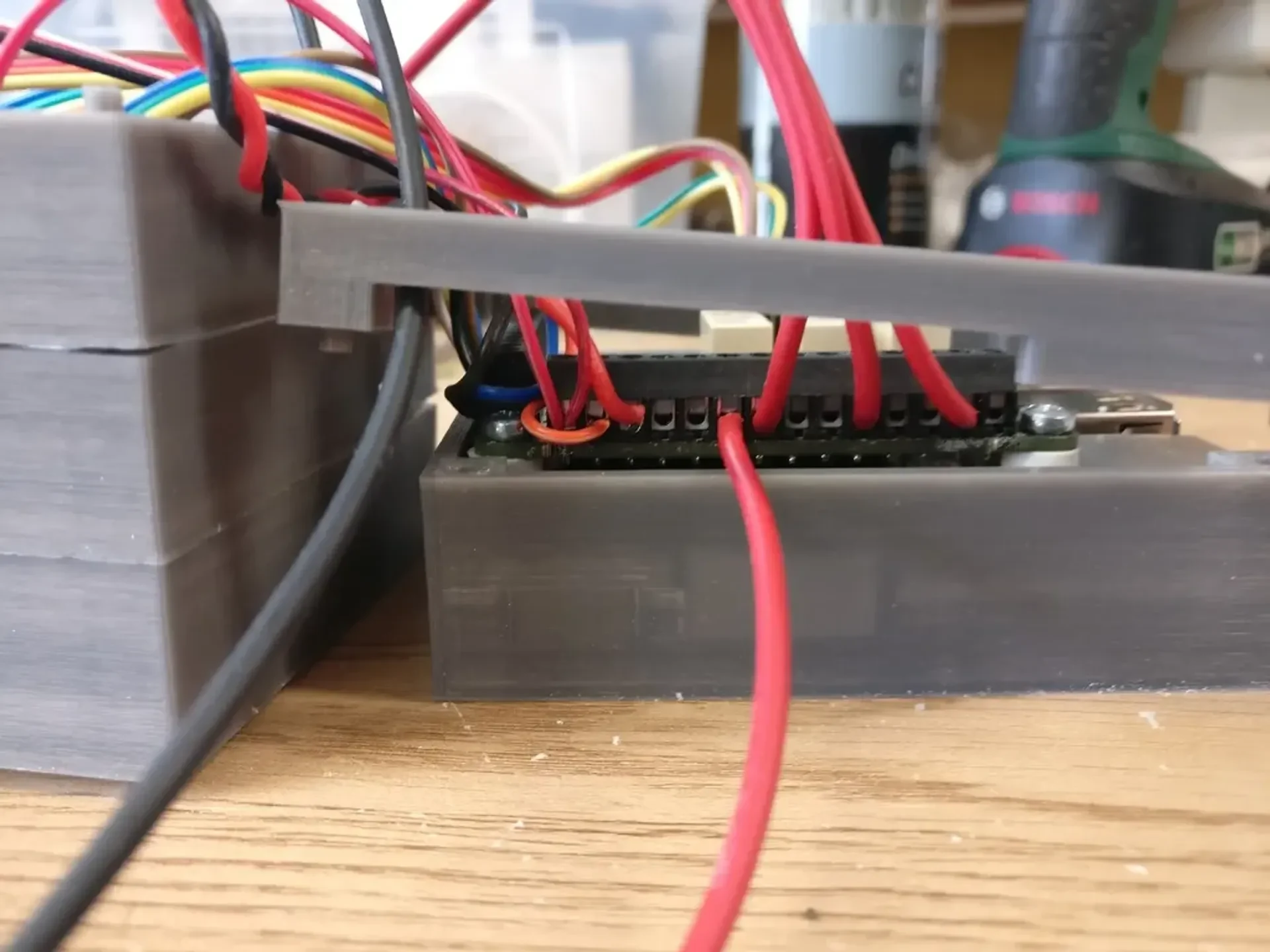

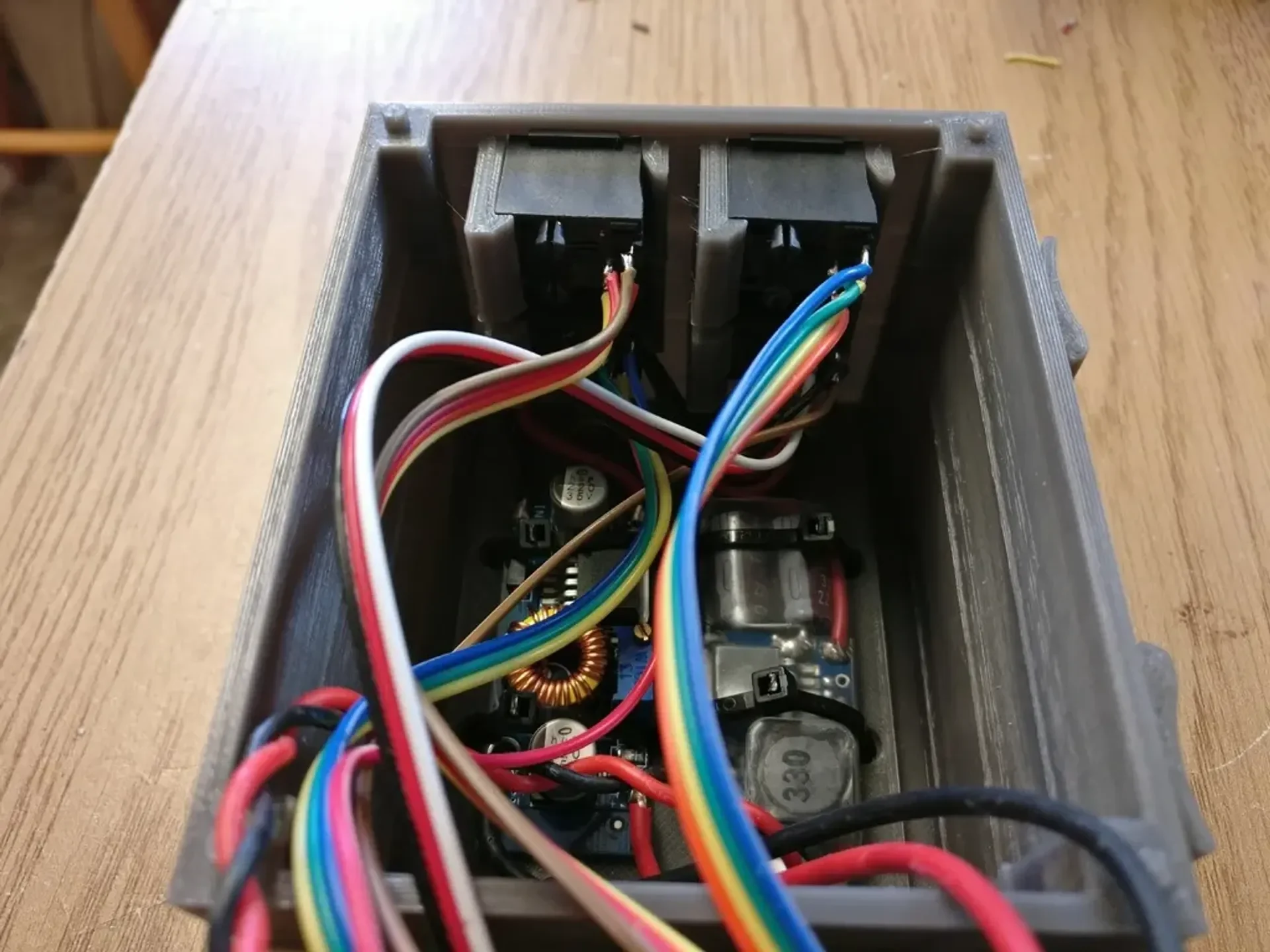

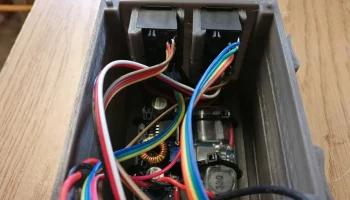

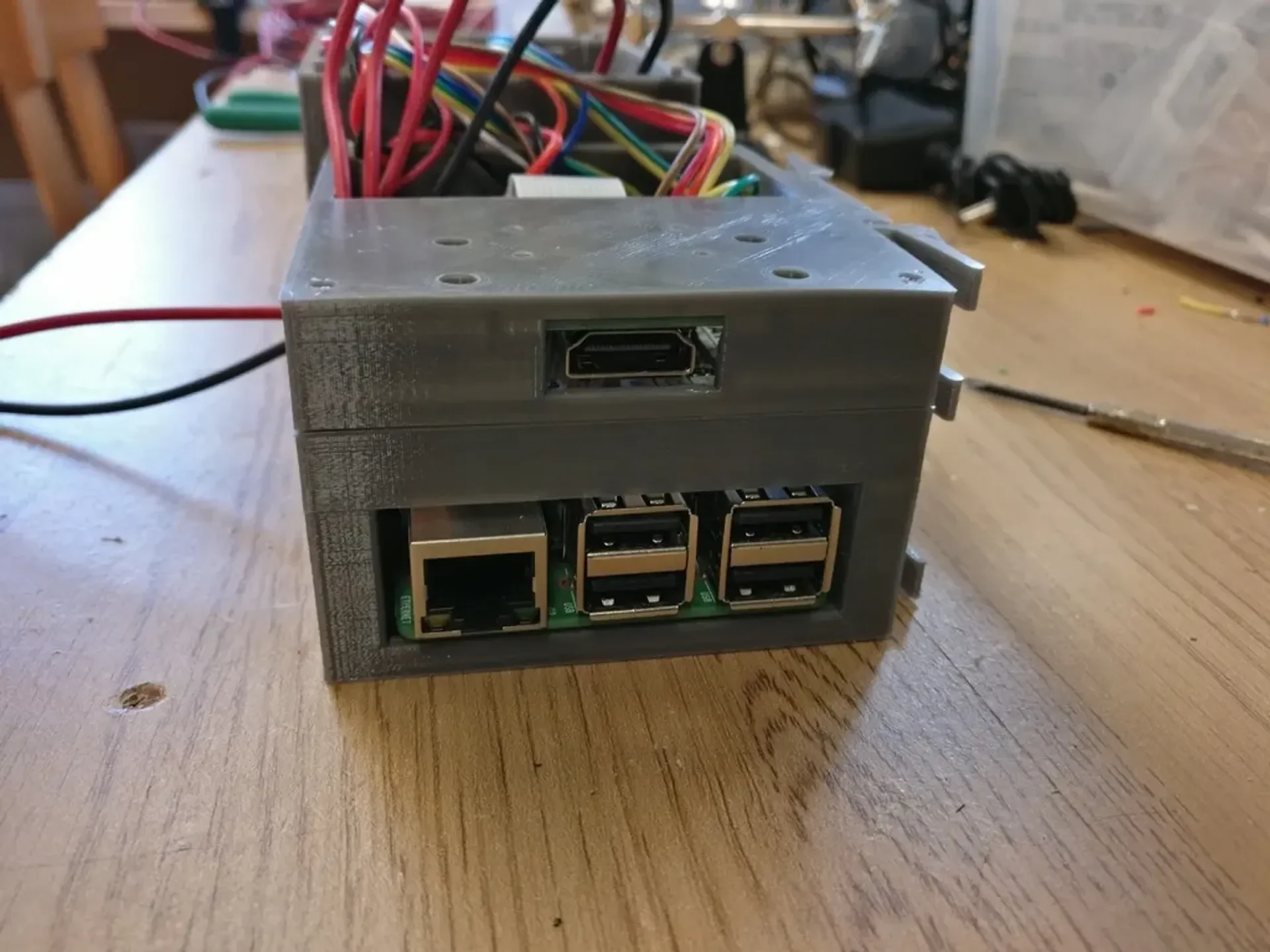

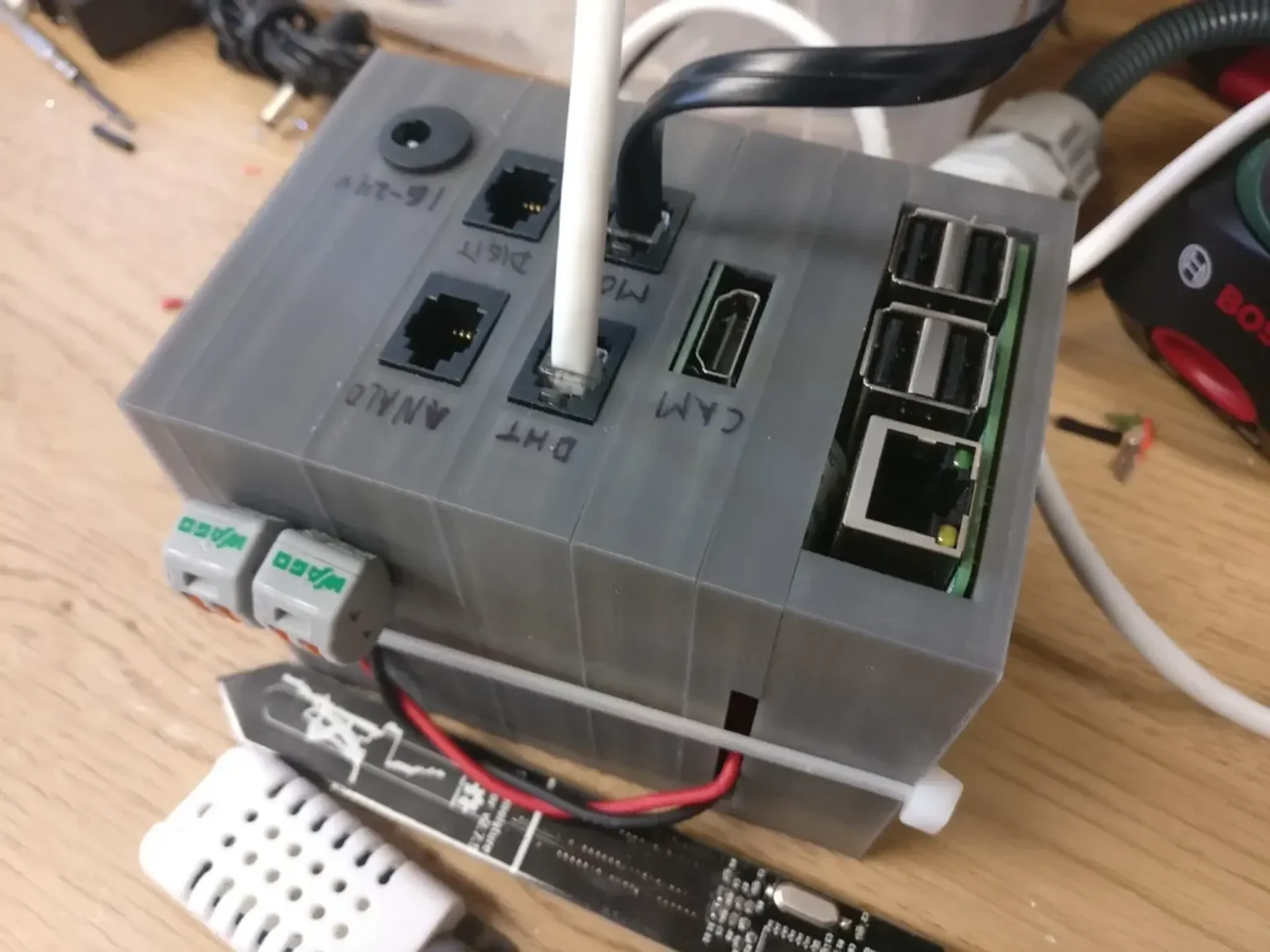

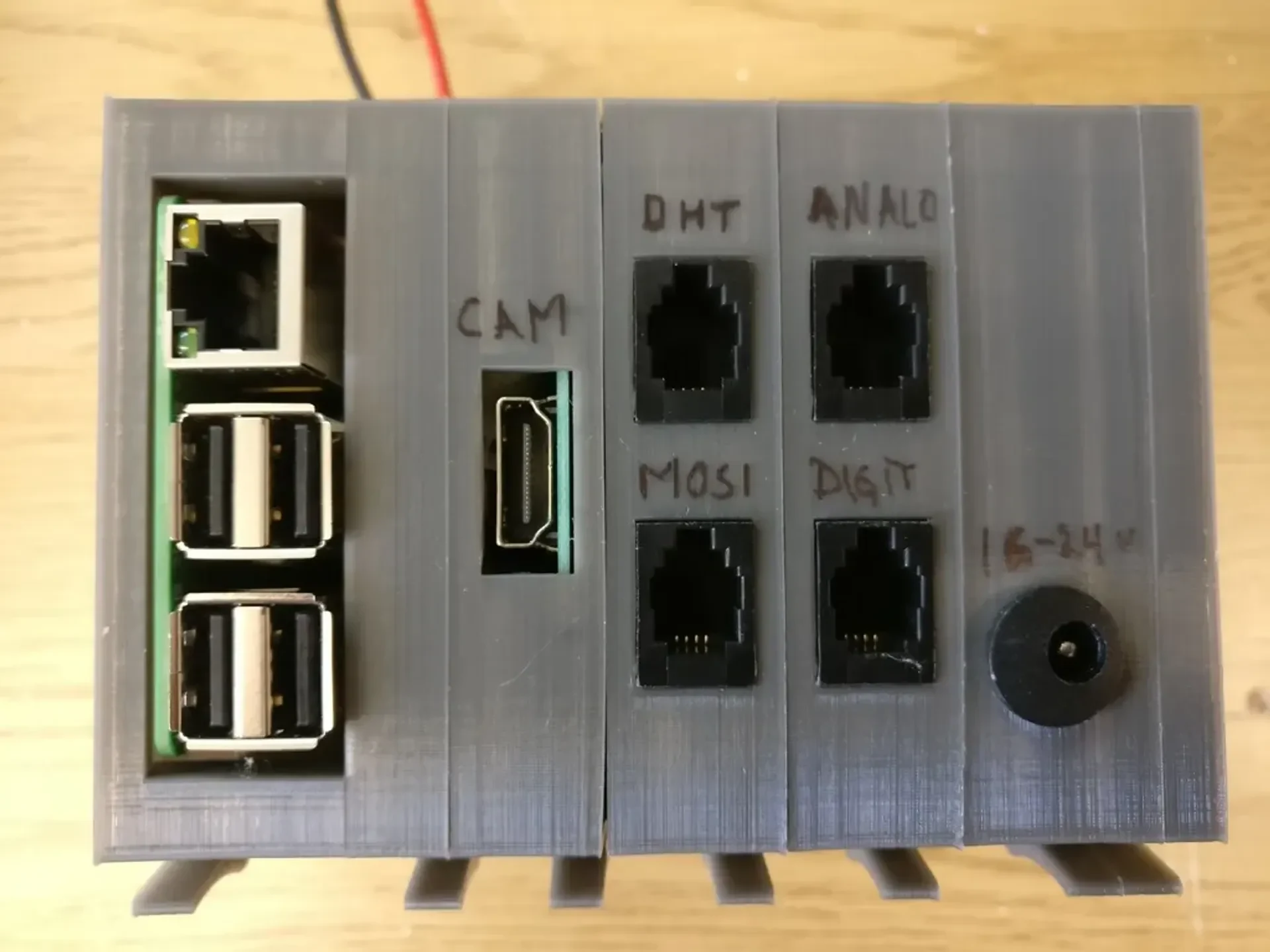

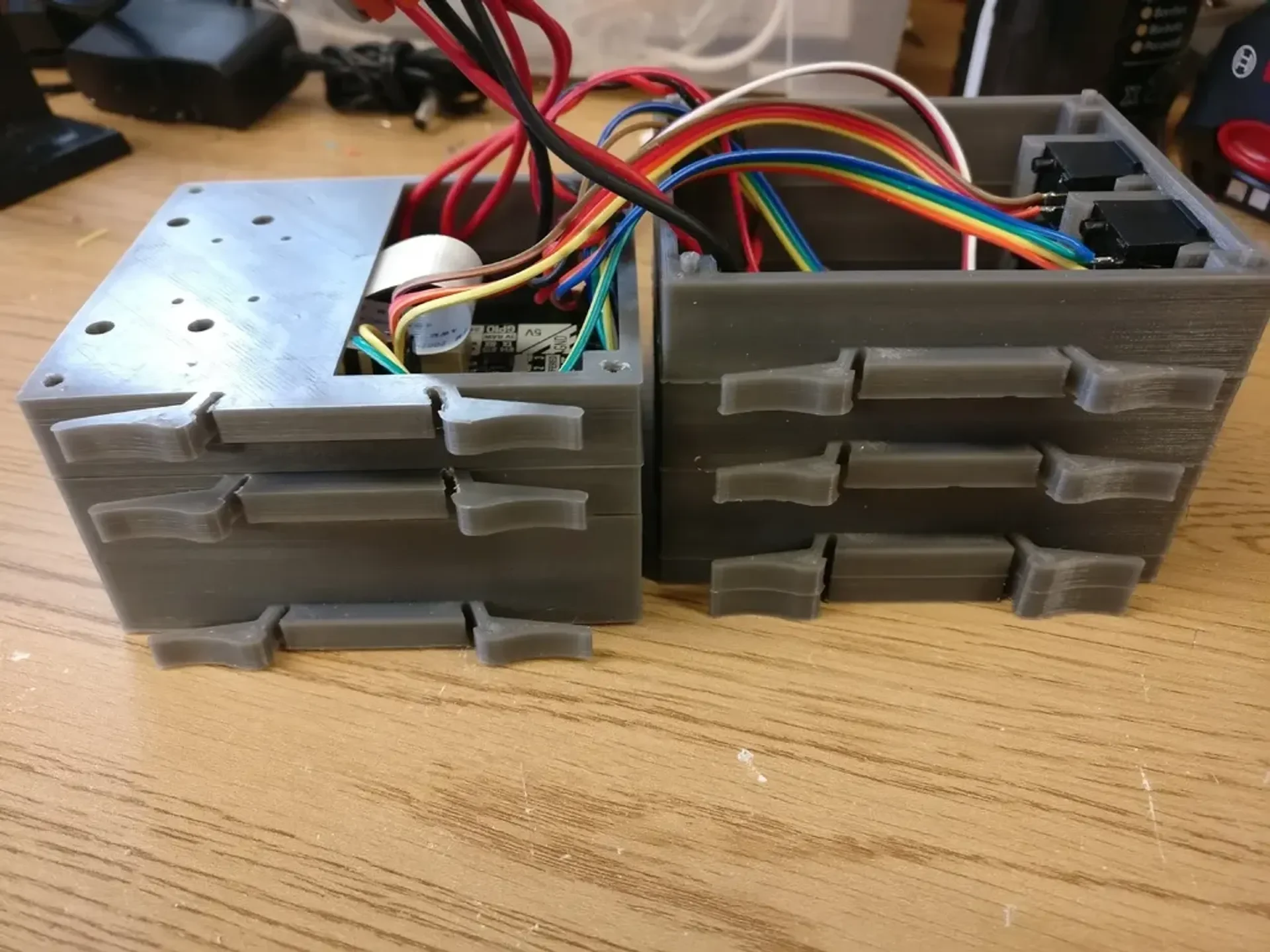

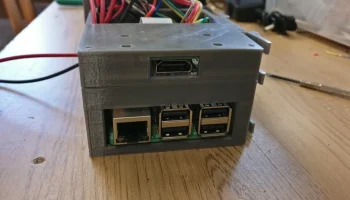

Это коробка, которую можно установить на обычную DIN-рейку. Raspberry PI будет находиться в длинной позиции. Затем вы можете добавить любые «расширения», которые вам нужны. :) Я использую это в нашей теплице. Он оснащен шляпой автоматизации и 16-канальным ШИМ / сервоприводом Adafruit для Raspberry PI 3. Я также использую два модуля понижения мощности. Один для преобразования в 5 В (для PI, SPI, DHT и других низковольтных устройств) и один для преобразования в 12 В (проходит через реле). Они питаются от старого адаптера ноутбука Lenovo через круглую вилку. Затем я использую базу расширения PiCam для этого удлинителя HDMI-кабеля Pi-камеры, чтобы иметь возможность использовать 5-метровый кабель HDMI для PI-камеры (так что да, порт HDMI, который вы видите на изображениях, НЕ предназначен для экрана). Вам придется проявить немного изобретательности с «подставками» и проставками, чтобы HAT располагались на разной высоте. Я включил несколько прокладок M3 и адаптер M3, который можно использовать для «удлинения» винтов M3. Также теперь включены файлы SketchUp. :)

Настройки печати

Бренд принтера:

Пруса

Принтер:

Пруса Мк2

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20%

Пост-печать

Немного уборки...

Возможно, вам придется немного почистить отверстия для «нобов». Они плотно прилегают.

Как я это разработал ===================

Разработано в SketchUp.

Я опубликую файл SketchUp позже. :)

Категория: Электроника
