Металлический адаптер Raspberry Pi с зажимом DIN........

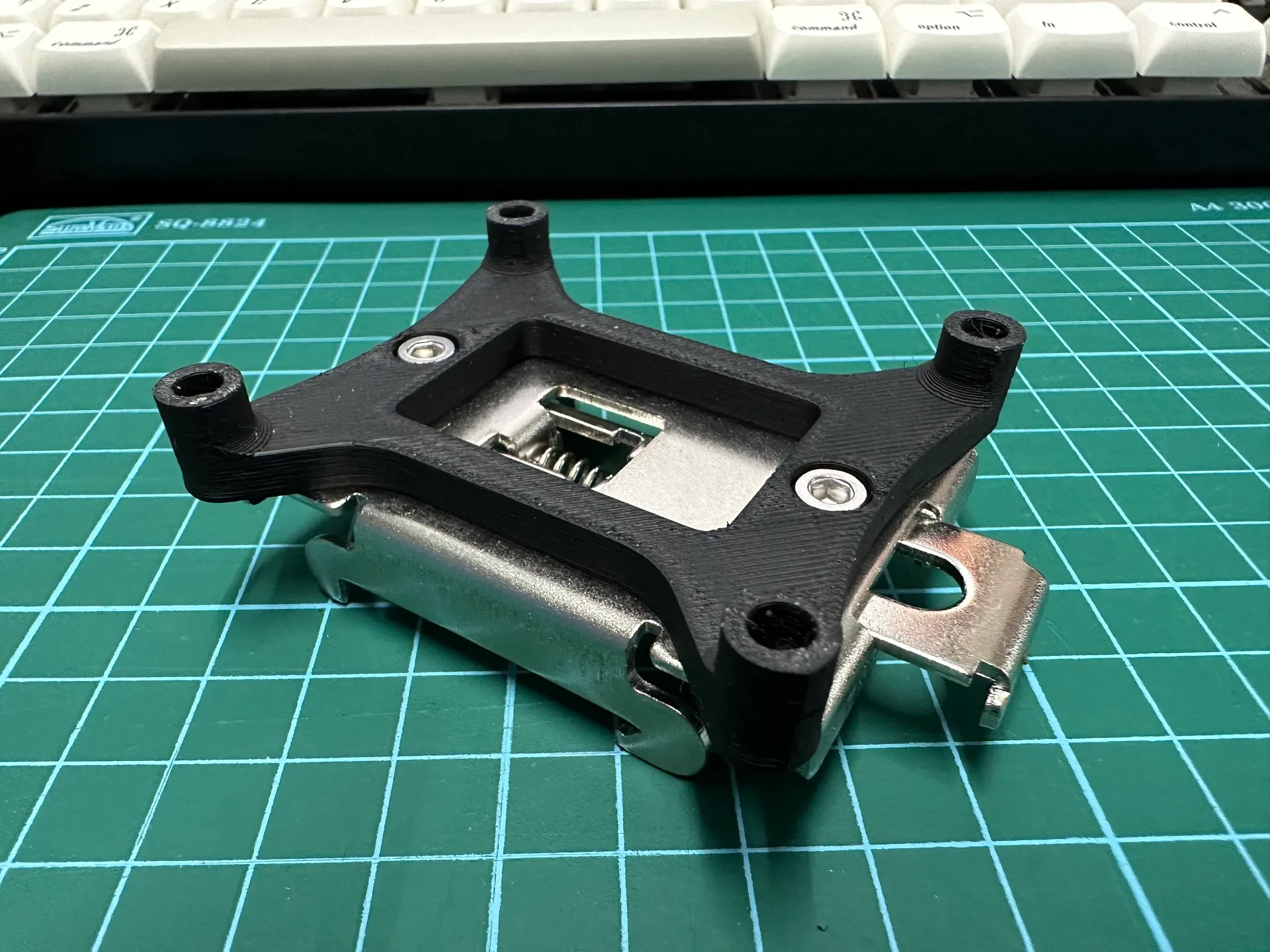

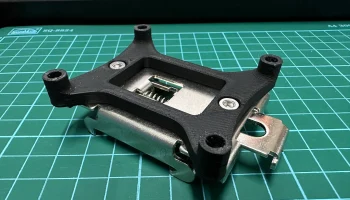

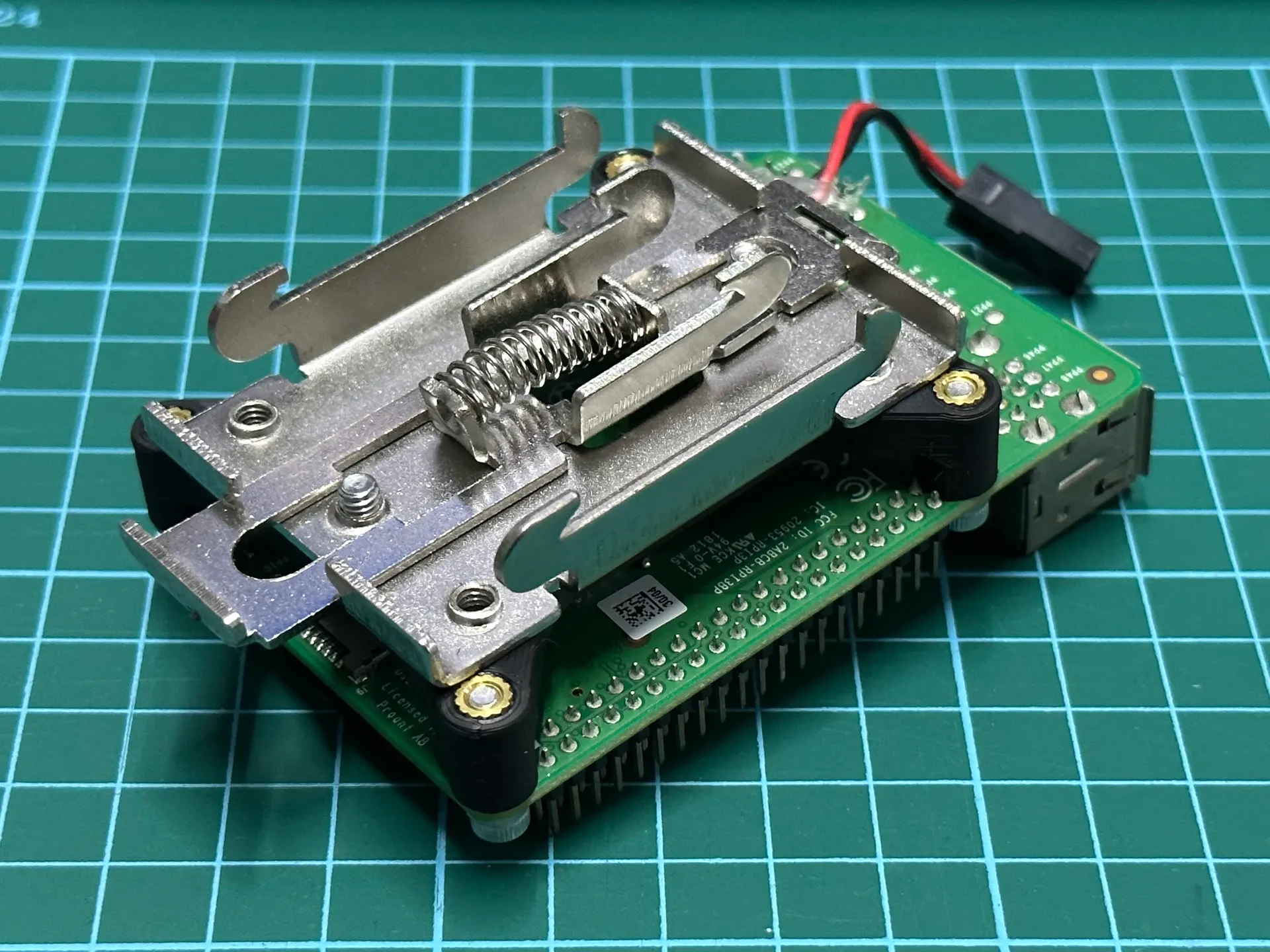

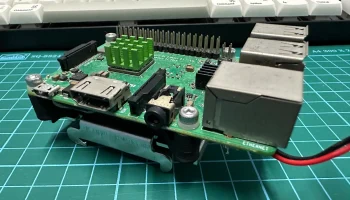

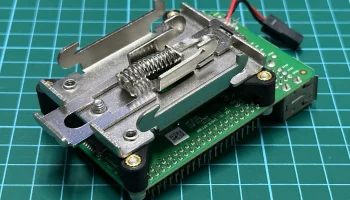

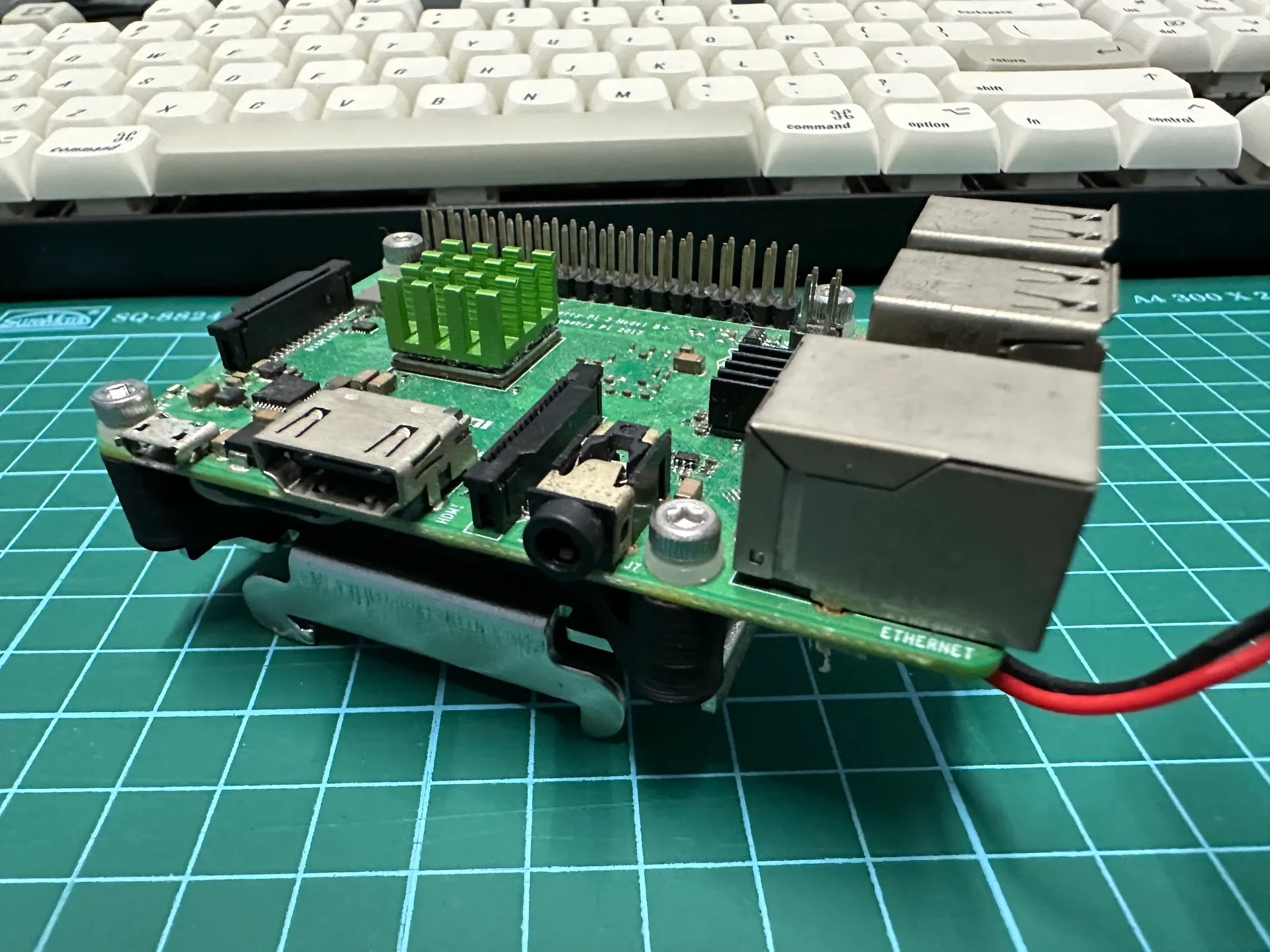

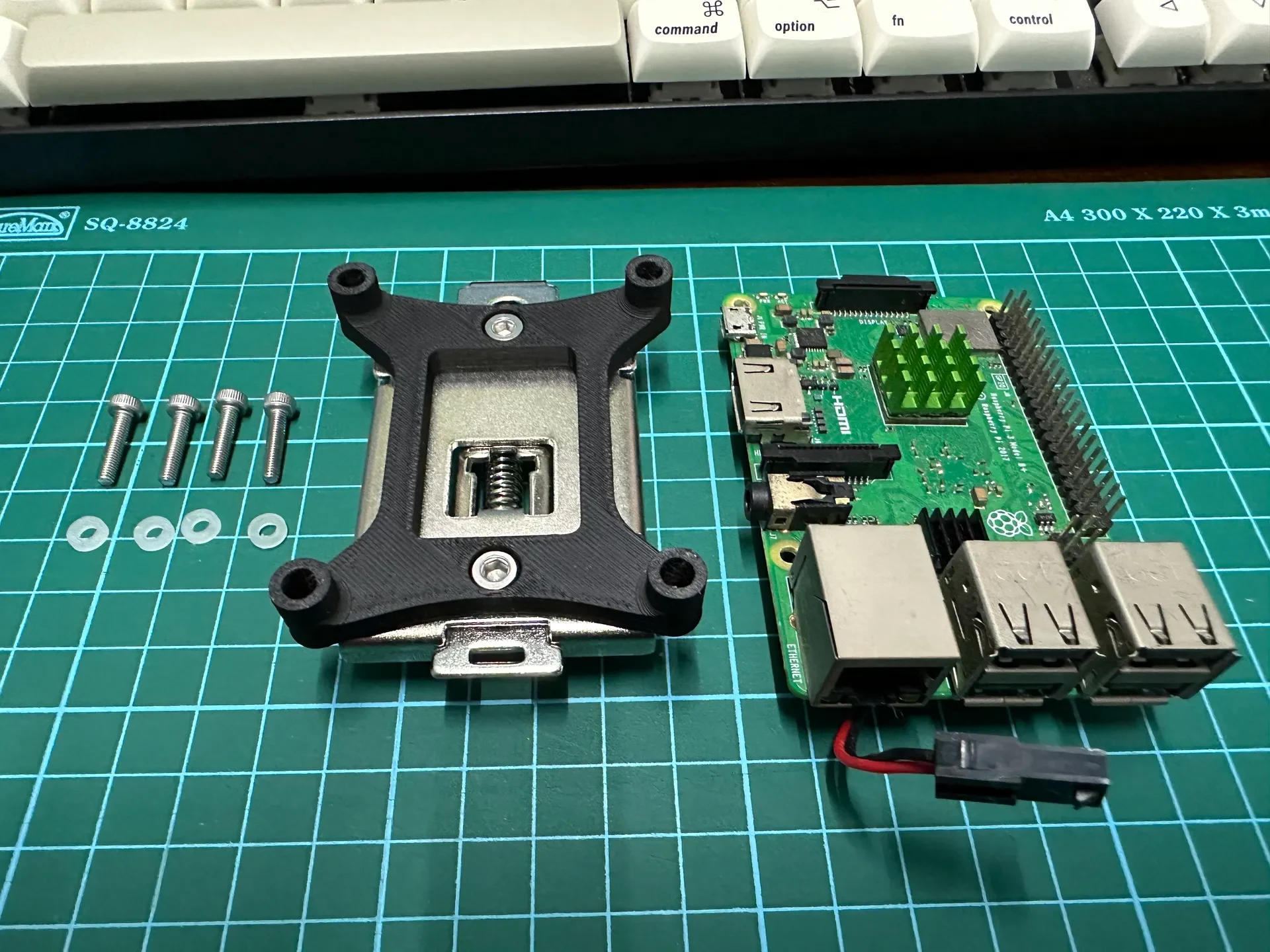

Я разработал этот адаптер для крепления Raspberry Pi 3B+ к металлическому зажиму на DIN-рейке. Эти зажимы предназначены для твердотельных реле (SSR) и их можно купить на AliExpress менее чем за доллар.

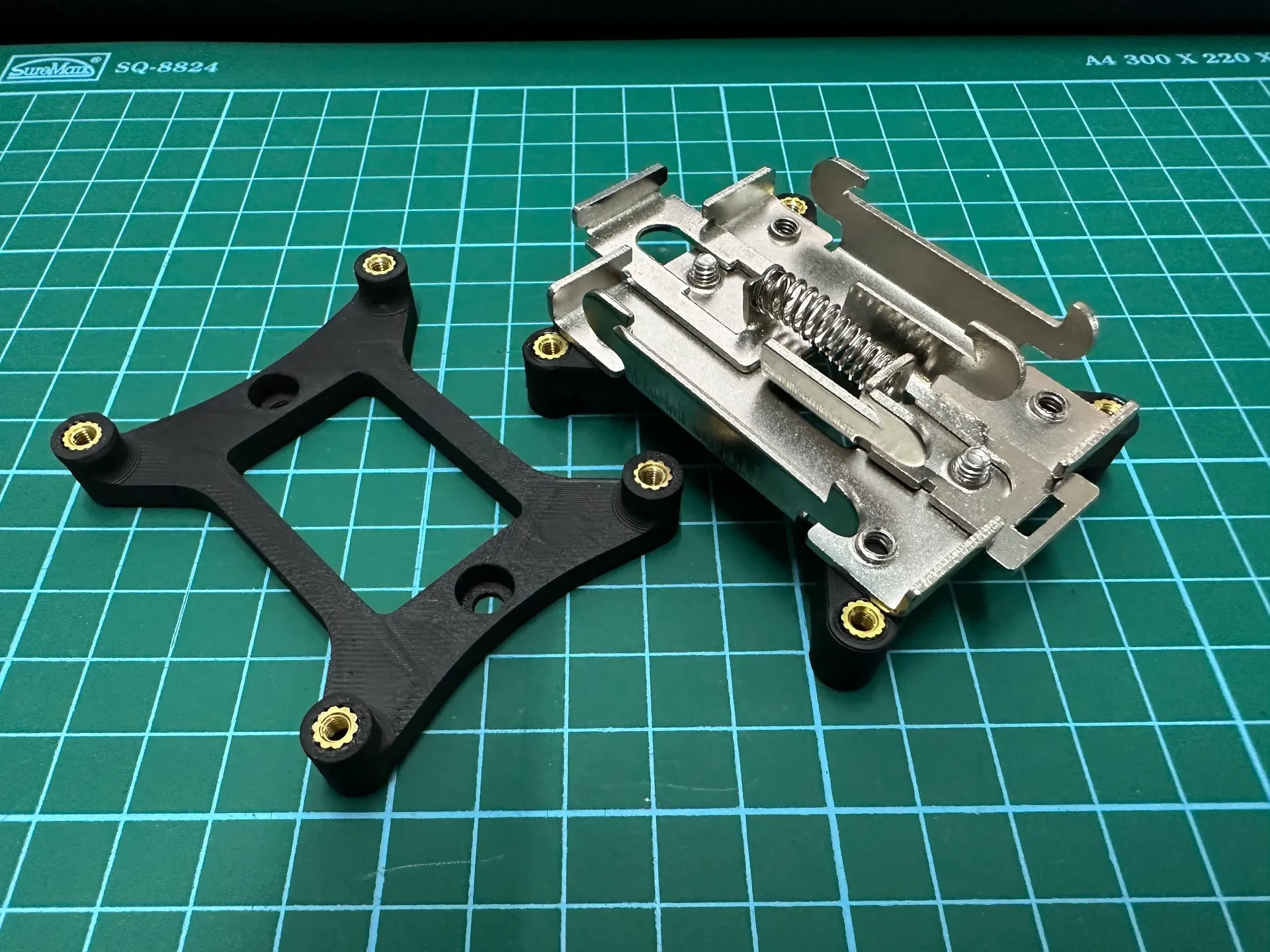

Это основано на более ранней конструкции Pi Zero. В новом креплении используются M3 BHCS вместо саморезов M2, а латунные термофиксированные вставки служат намного дольше, чем саморезы. Вставки для термофиксации можно вставлять в отверстия диаметром 4,7 мм на верхней или нижней поверхности крепления.

Я использовал нейлоновые шайбы, чтобы предотвратить возможные замыкания. Печатная версия также включена.

Я напечатал детали без опор с использованием ABS, но PETG тоже подойдет. Это заменяет печатные зажимы для DIN-рейки на моем Voron 2.4.

спецификация
А��паратное обеспечение
Количество товара
M4x6мм ШКС 2
М3х14 ШКС 4
Пластиковая шайба M3 4
M3xD5xL4mm Латунные вставки для термофиксации 4
Металлический зажим для DIN-рейки для SSR 1

Печатные детали
Количество товара
pi_din_mount.stl 1
pi_din_spacer.stl (Необязательно) 4
