IDCNC

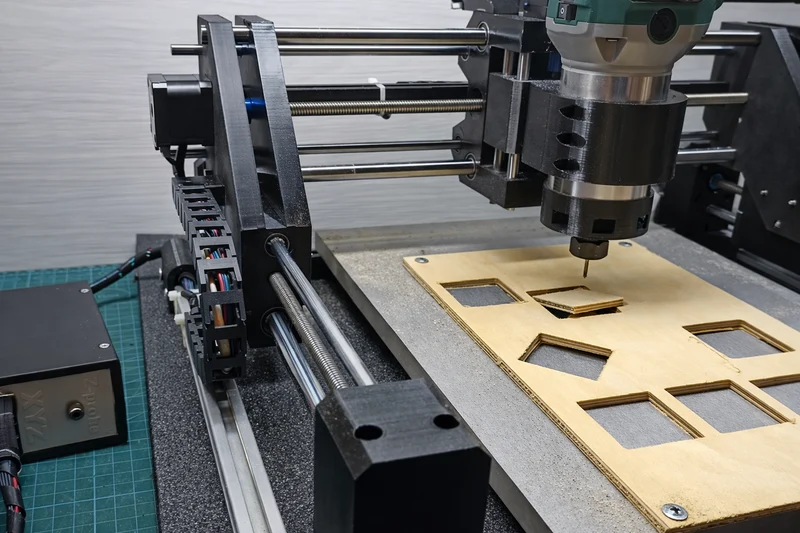

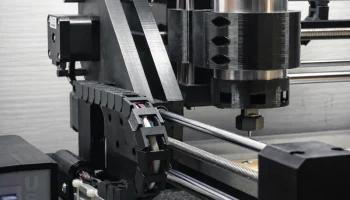

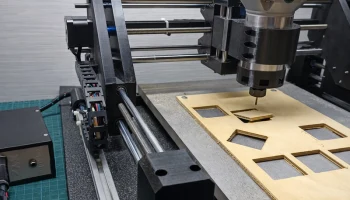

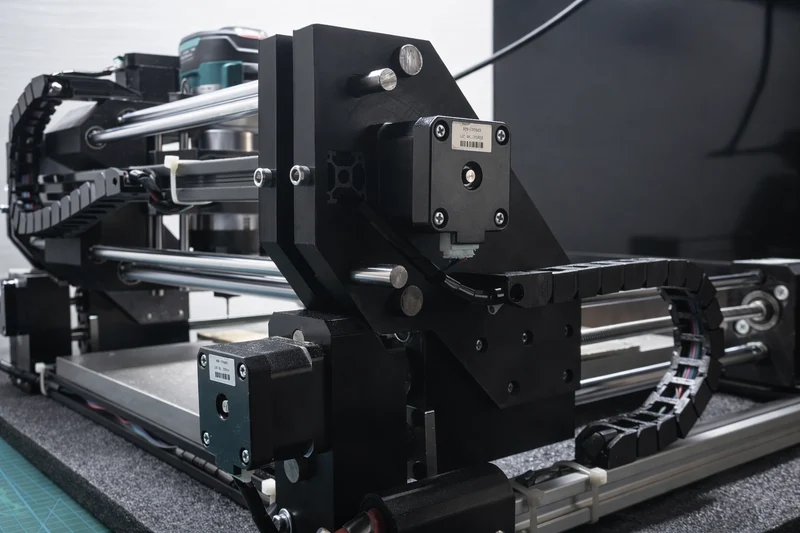

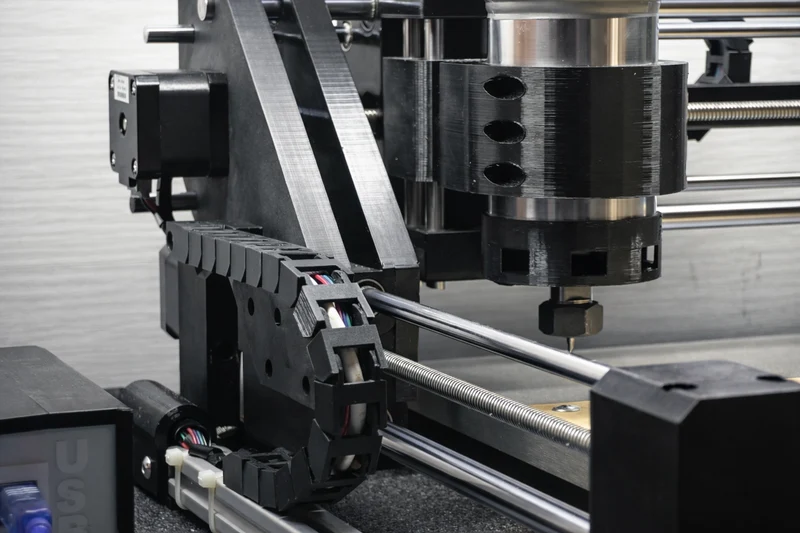

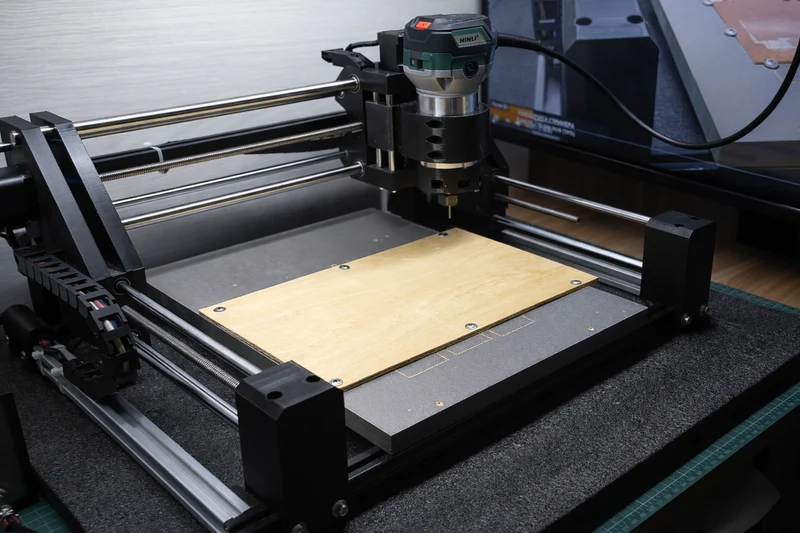

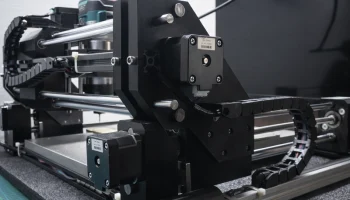

IDCNC — это недорогой настольный фрезерный станок с ЧПУ для самостоятельного изготовления, в котором особое внимание уделяется практичности, простоте и четкой, логической структуре. Проект создан таким образом, чтобы сборка, использование и дальнейшие модификации не требовали сложных инженерных знаний и оставались интуитивно понятными для любого, имеющего базовый опыт в 3D-печати и механике DIY. В дизайне отсутствует ненужная сложность, он намеренно прост и понятен.
Данная версия проекта модифицирована и улучшена. Крупные элементы конструкции — в первую очередь крепления портала и детали, связанные с порталом — намеренно разделены на несколько частей для 3D-печати, а не печатаются как единые массивные детали. Такой подход позволяет оптимально разместить детали на рабочей пластине 3D-принтера, упрощает печать, снижает риск появления дефектов и улучшает механические свойства печатаемых компонентов. Разбивая крупные элементы на отдельные части, становится возможным лучше контролировать ориентацию слоев и достигать более высокой жесткости там, где это действительно необходимо.
Очень важно правильно сориентировать детали на рабочей пластине 3D-принтера. Ориентация каждой модели напрямую влияет на качество печати, отсутствие дефектов и конечную жесткость детали. Неправильная ориентация может существенно ос��абить деталь в критических по нагрузке направлениях, поэтому настоятельно рекомендуется заранее продумать направление слоев, чтобы обеспечить прочность там, где она требуется во время работы машины.
Заполнение можно и нужно регулировать в широком диапазоне — примерно от 20% до 75%, в зависимости от того, как станок будет использоваться и какие материалы вы планируете резать. Слегка нагруженные детали можно печатать с меньшим заполнением, тогда как для структурных и несущих компонентов следует использовать более высокие значения заполнения.
Особое внимание следует уделить деталям, испытывающим повышенную механическую нагрузку или расположенным вблизи шпинделя. Элементы, непосредственно контактирующие со шпинделем или работающие в зоне термического влияния, должны быть напечатаны из термостойких материалов. PLA не рекомендуется использовать для этих деталей; PETG, ABS или различные к��мпозитные нити являются более подходящим выбором. Тяжелонагруженные элементы конструкции, в том числе основные детали крепления портала, также должны быть напечатаны с относительно высоким заполнением, чтобы обеспечить достаточную жесткость и долговечность.
Большую часть остальных деталей можно напечатать из PLA. Он обеспечивает достаточную жесткость, его легко печатать и хорошо подходит для этого проекта, если используются правильные значения заполнения и правильная ориентация детали.
Конструкция IDCNC намеренно очень проста: деталей мало, логика сборки очевидна, все узлы легко понять визуально. По этой причине подробное пошаговое руководство по сборке не включено в текущую версию проекта. При необходимости такая документация может быть добавлена в будущем, если проект вызовет интерес сообщества и возникнет потребность в более подробных инструкциях.
Проект полностью открытый. Он включает файлы STL для 3D-печати и файлы STEP для редактирования, модификаций и ремиксов. Описание также содержит ссылки на все необходимые компоненты, включая детали, которые необходимо распечатать или изготовить, а также ссылки на покупку стандартных компонентов.
IDCNC предназначен для работы с фанерой и древесными материалами, изготовления печатных плат, обработки цветных и мягких металлов. Ориентировочная стоимость сборки составляет около 150 долларов США и может варьироваться в зависимости от региона и выбранных компонентов.
Спасибо за просмотр.
список компонентов: https://docs.google.com/spreadsheets/d/1kICcRHb-HDV_g57DRywbyeyG5wtM2x5IKCRrEDh5nZc/edit?usp=sharing
