Рама дрона JeNo 3 дюйма/3,5 дюйма

Новые

Источник:

www.printables.com

[Английская версия на Github] [Dispo chez Drone FPV Racer (партнер)]

Актуальная версия: 1.2.1 (см. журнал изменений на нижней странице)

L'Essentiel в следующих точках:

Солидность и жесткость

Превосходное исполнение, легко настраиваемое

Геометрия Wide-X

Частичная интеграция камеры DJI Air Unit O3 или O4 Pro

Возможно мягкое крепление камеры для хорошей стабилизации Gyroflow

Возможности: DJI Vista/AU O3/AU O4 Pro, WalkSnail, HDZero, Analogique

100% расширенный угол обзора: шасси, антретуазы и невидимые спирали в обратном видео, со всеми марширующими камерами.

Стеки 20x20 и AiO (оси или 45°)

Персонализируемые (поиды, хвосты, пластины для камер, цельные или нет)

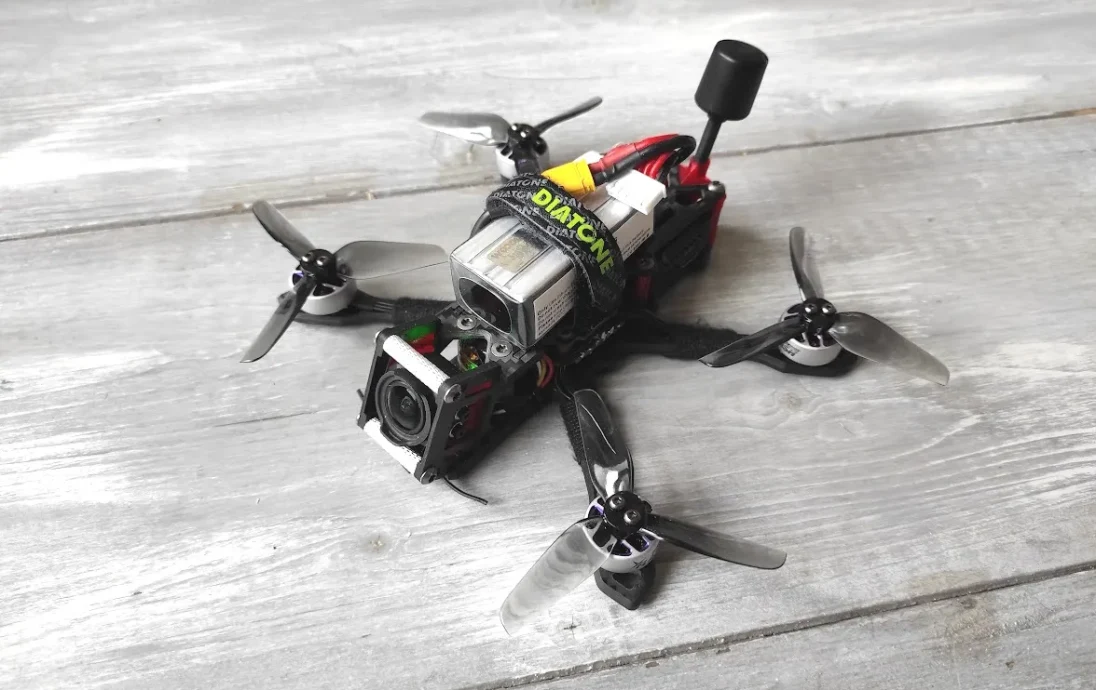

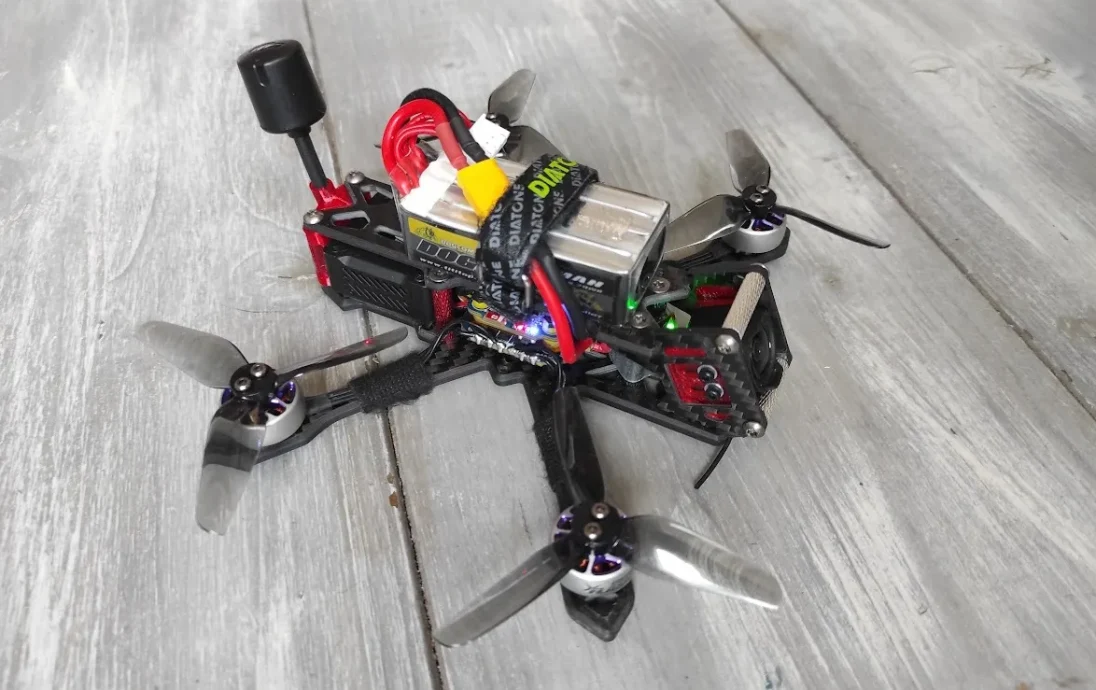

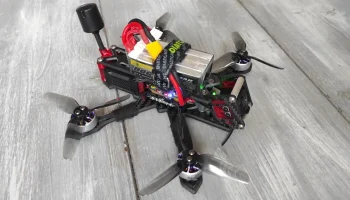

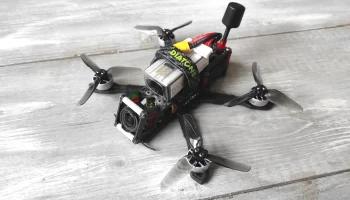

1. Презентация

Успех JeNo 5.1" теперь позволяет нам разработать маленького брата на 3 и 3.5 дюймах. Этот кадр стал частью фристайла, получив приз кинематографического искусства. Отказ от JeNo на 7-дюймовом экране существует также, как JeNo Pocket в формате 2,5 дюйма для обозначения O4 Lite.

На 5-дюймовом мониторе и более того, возможно, он находится под прикрытием Action Cam, а также на компактной и легкой машине, DJI O3/O4 Pro превосходит все свои возможности.

La Conception d'une Frame de Cette Taille — это финал плюс деликатес, который был предыдущим:

Le Poids очень важен
La Solidité et la Rigidité restent des point capitaux

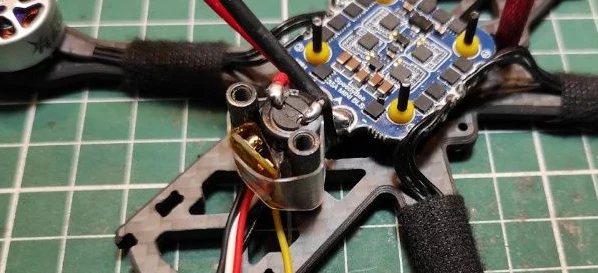

Электронная система — это плюс экзотика: стек 20x20 с отдельными контроллерами управления и регуляторами скорости, AiO с прямым углом или 45°, фиксация стека на M2 или M3...
Неверная инерция этого формата разрывает гироскоп камеры O3/O4 Pro очень разумно, устойчивость к вибрациям очень велика, плюс невероятен 5 дюймов.
Усовершенствованный угол обзора: пролеты, шасси, видимые спиральные детали при возврате FPV.

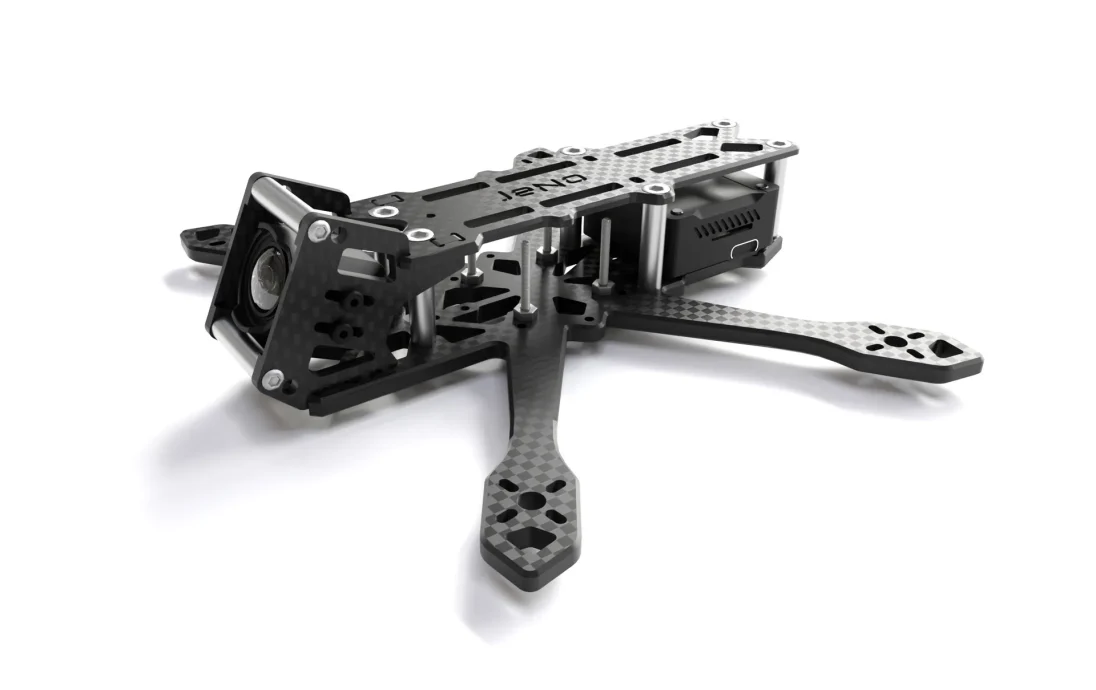

После нескольких итераций, однажды мы приходим к премьерной версии JeNo, которая рассказывает об этих случаях! Подставка для версии 3" Classic, цельная с нижней пластиной 4 мм.

Мы начинаем с целого, но этот подход является финалом, и мы достигаем превосходного компромисса. Avec une épaisseur de 4mm au niveau de la нижняя пластина, обеспечивающая исключительную прочность и функциональность в vol digne d'un 5". Оставшийся простой монтаж и отсутствие отдельных бюстгальтеров позволяют сложить стопку 20x20 с выгодой из 20 мм высокой шины.

Другие доступные версии:

3,5 дюйма (вни��ание: реквизит виден в потоке FPV)
3-дюймовый свет
Раздельные бюстгальтеры
4": реализовано снижение по Кеннитаку и необходимые фичи, доступные на странице. Оставшиеся реквизиты видны в потоке FPV.

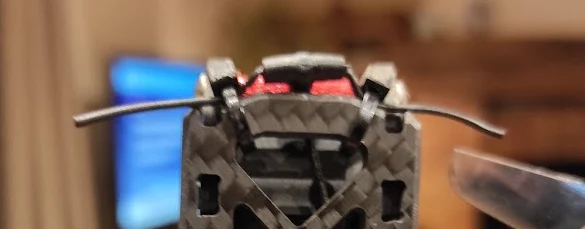

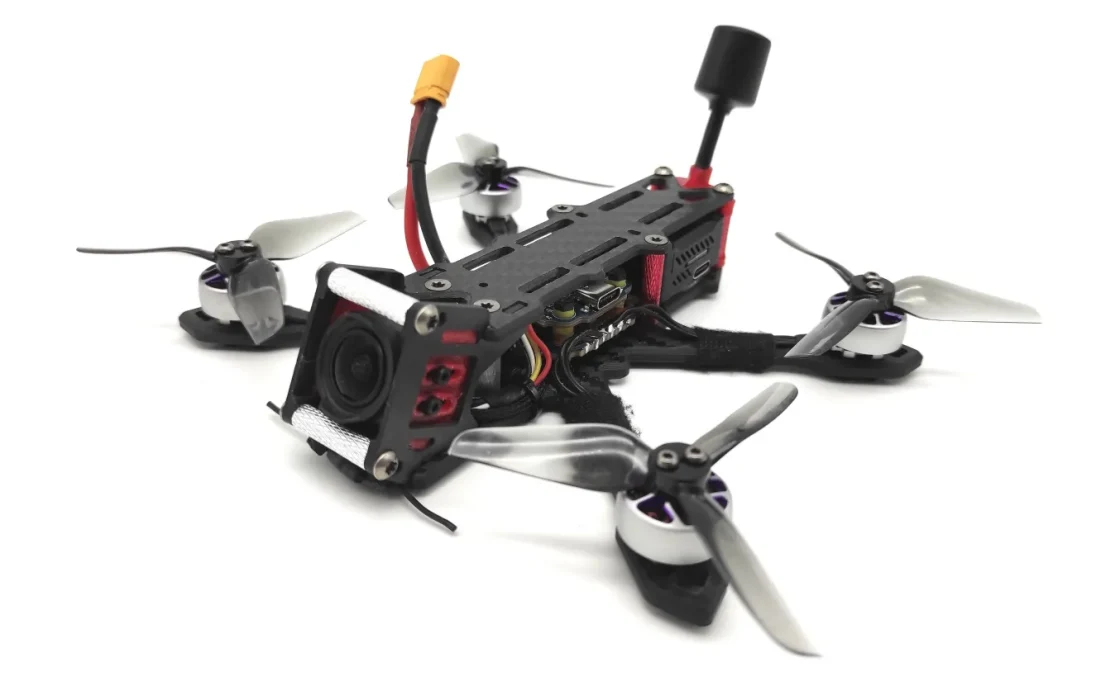

Le JeNo 3 остается на следах сына великого брата: клетка наклонена под углом 25°, чтобы обеспечить хороший угол обзора. Предыдущие закодированы для того, чтобы скользит�� по типу фильтра ND и спиралям, которые не видны при возврате FPV и при регистрации HD.

Внимание, с O4 Pro он должен быть уверен в использовании вертикальных фильтров ND, как GEPRC.

Два типа пластин для камер, предназначенные для вашего удобства: полностью карбоновые или мягкие. Если вы хотите получить выгоду от стабилизации Gyroflow (или RockSteady), это лучший вариант для мягких камерных пластин.

2. Технические характеристики

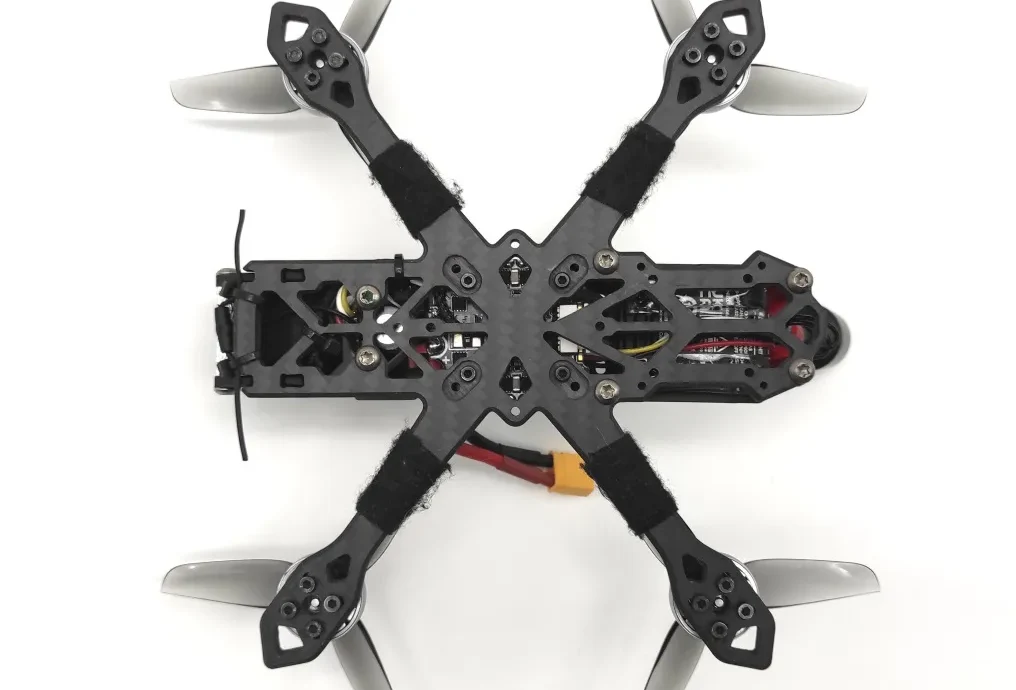

Геометрия Wide-X
Tailles d'hélices 3 до 3,5 дюйма в отдельных версиях
Poids 40-55 г в отдельных версиях, с овощами
Бюстгальтеры 4 мм цельные, 3 мм отдельные бюстгальтеры
Высокий автобус 20 мм
Hauteur de la stack 20 мм в цельном корпусе
Нижняя пластина 4 мм в цельном корпусе, 2 мм в отдельных бюстгальтерах
Средняя пластина 2 мм, отдельно для бюстгальтеров.
Верхняя пластина 2 мм
Пластины камеры 2,5 мм
Двигатель Entraxe 9 на 12 мм
Камера 20 мм (DJI), Микро, Нано. FOV расширенный. Регулируемый.
Центральный штабель AiO 25,5 x 25,5 мм (M2) и штабель 20 x 20 мм (M2)
Штабелер 20 x 20 мм и 25,5 x 25,5 мм (M2)
Поддерживаются аналоговые видеопередатчики, DJI Vista, DJI Air Unit O3/O4 Pro, WalkSnail, HDZero...
Пассаж де Сангл Уи
3. Версии и описания
3.1 Управление версиями
