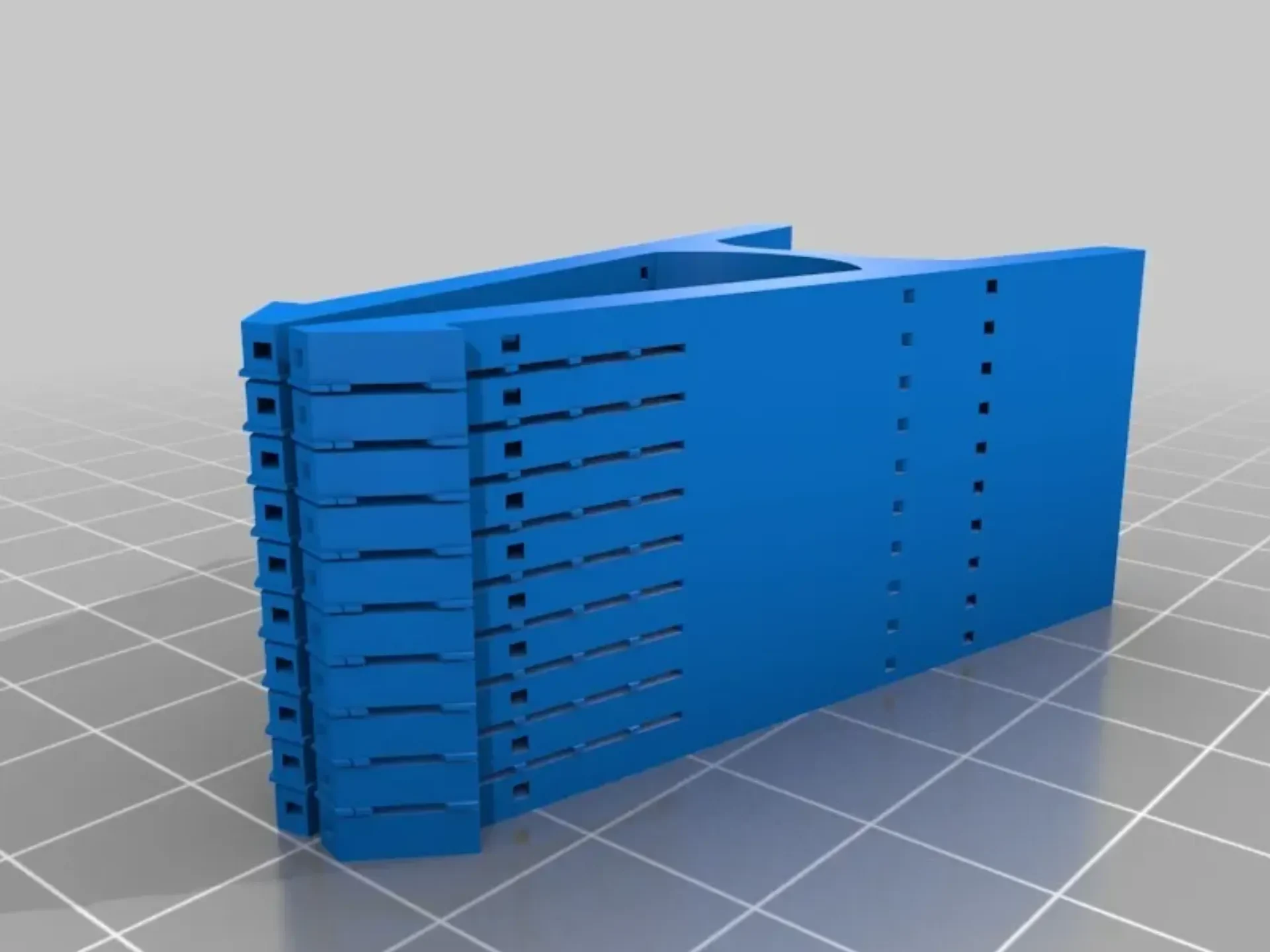

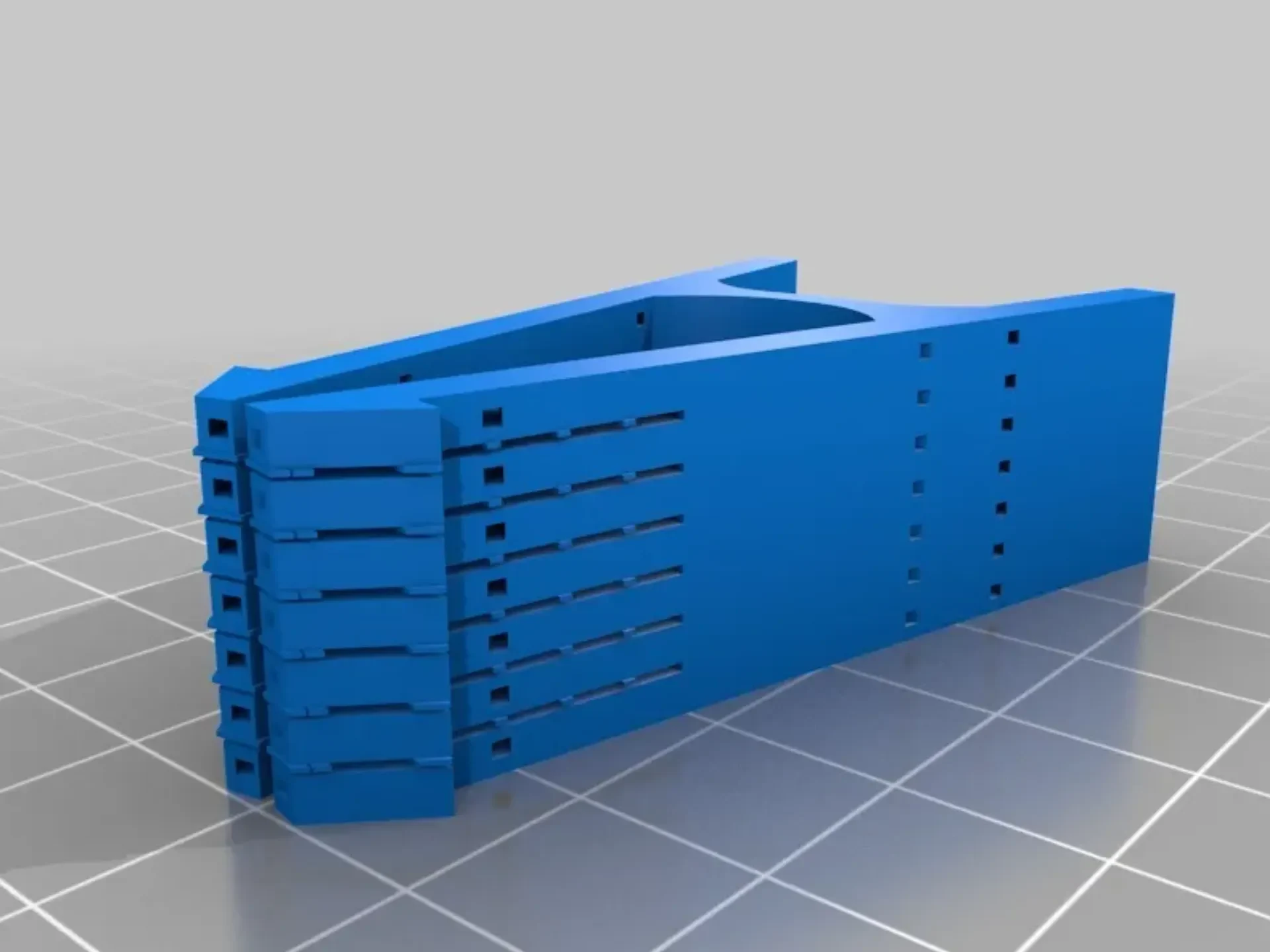

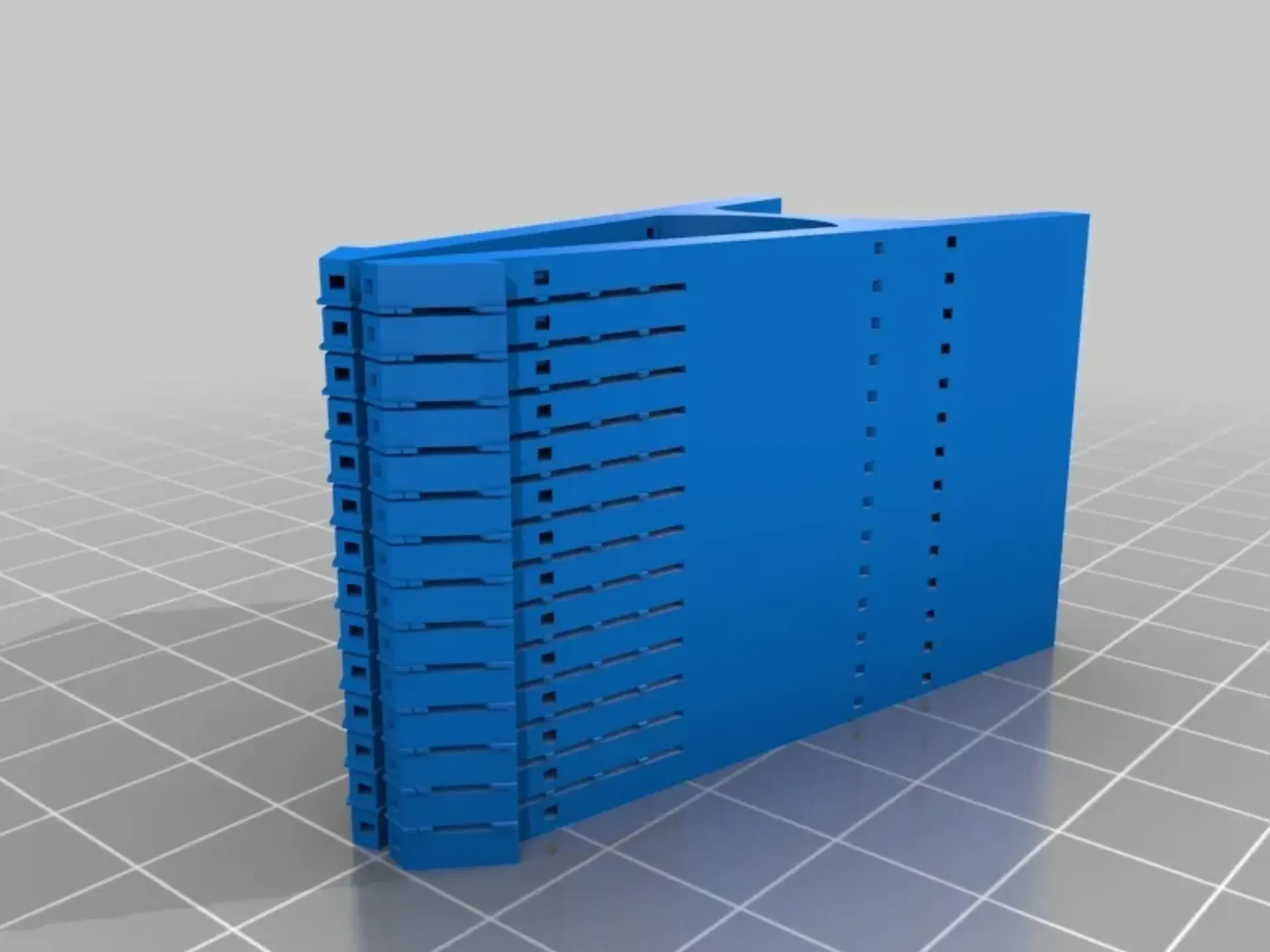

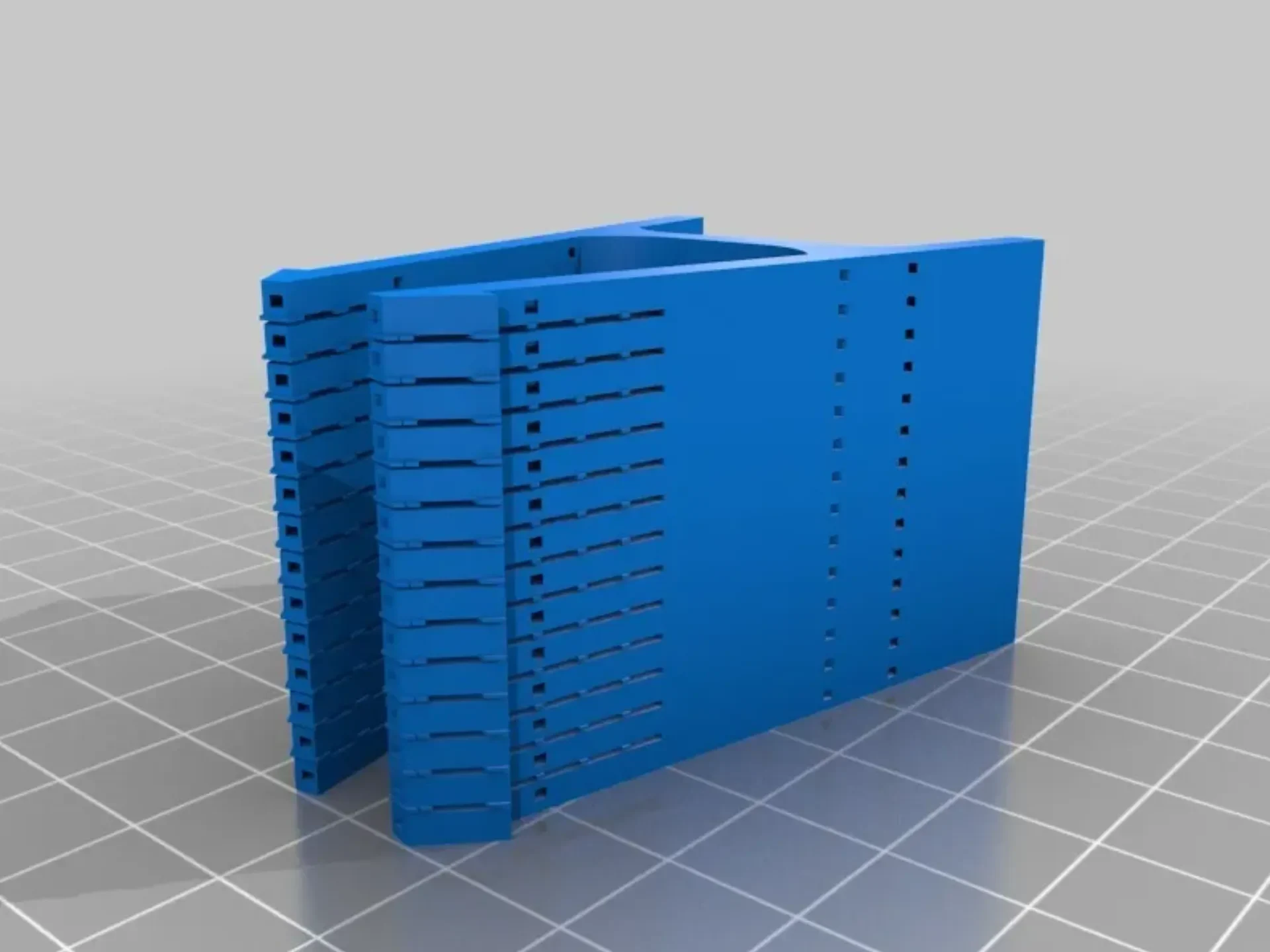

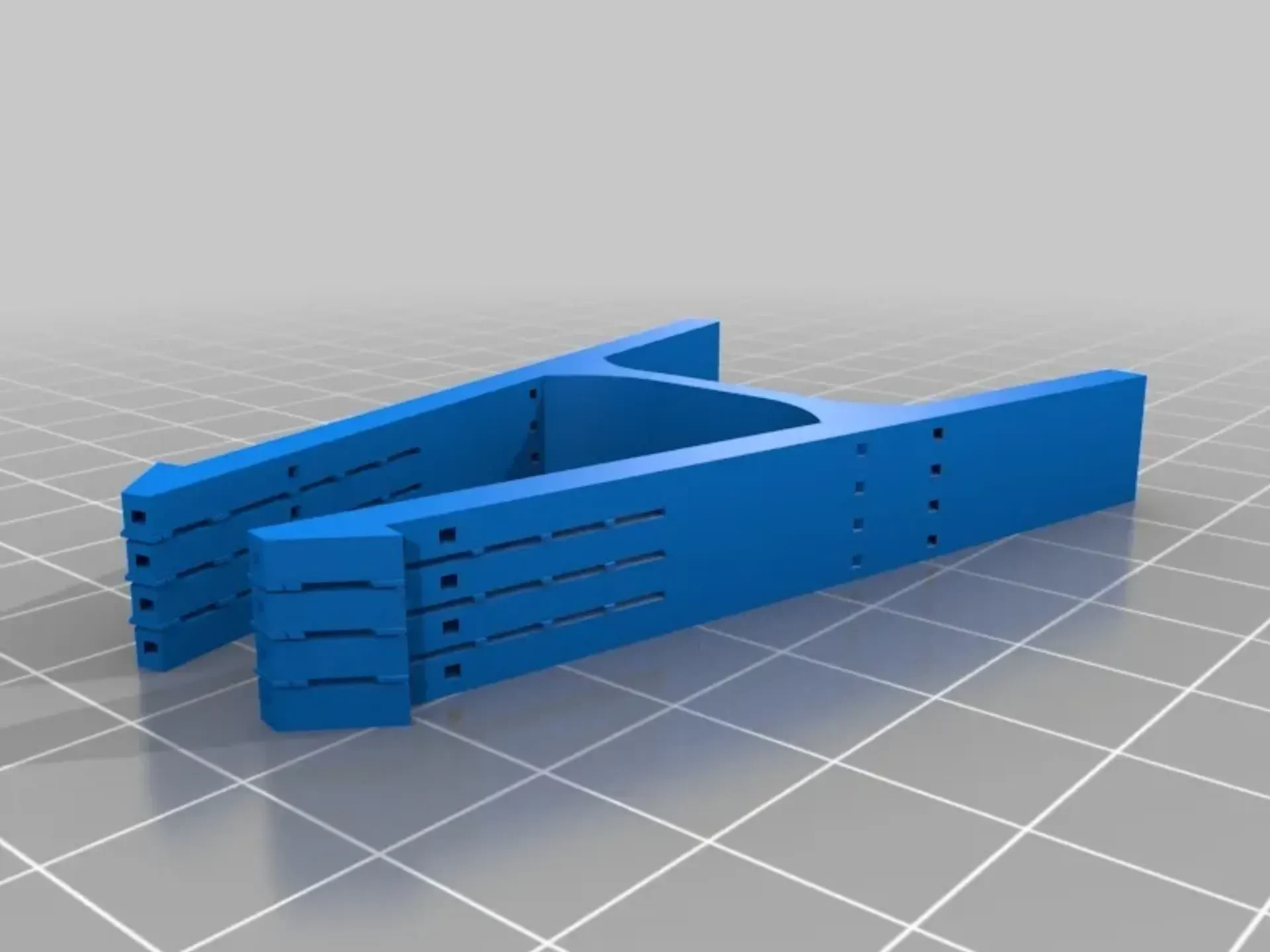

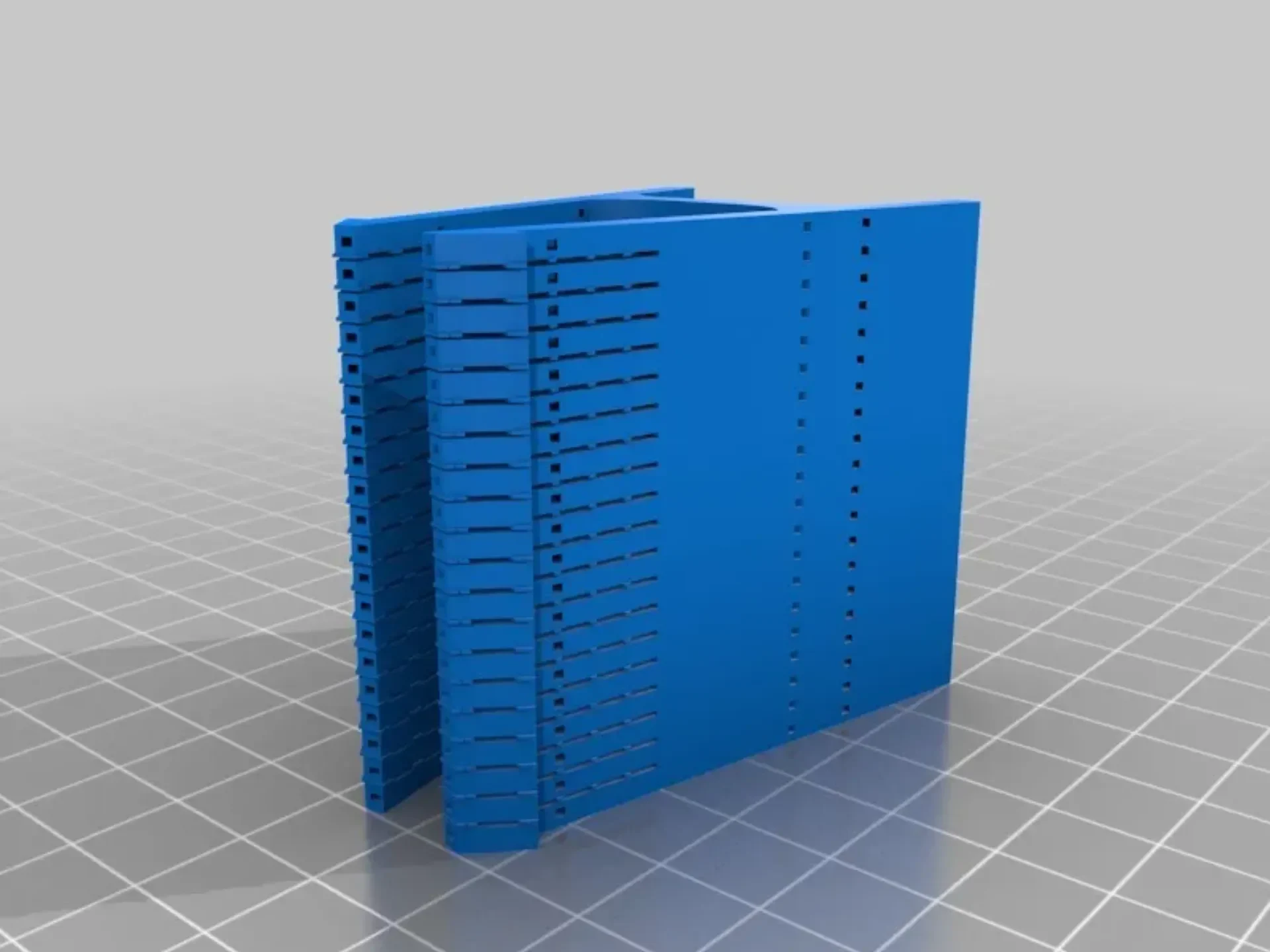

DIP-зажим для внутрисхемного программирования (и ESP8266)..

В ESP-02 используется тот же шаг 2,54 мм, но по 7 на каждую сторону.

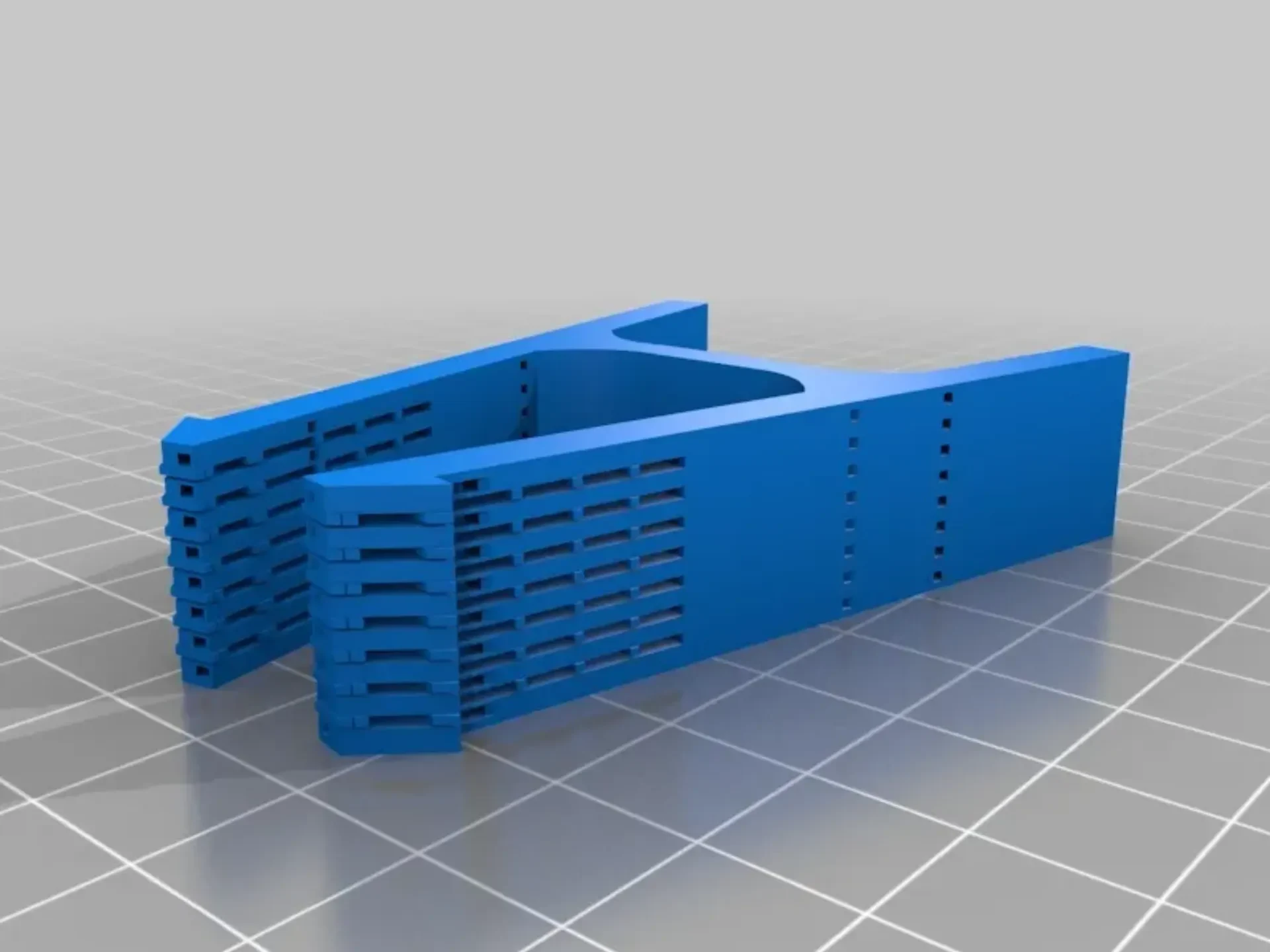

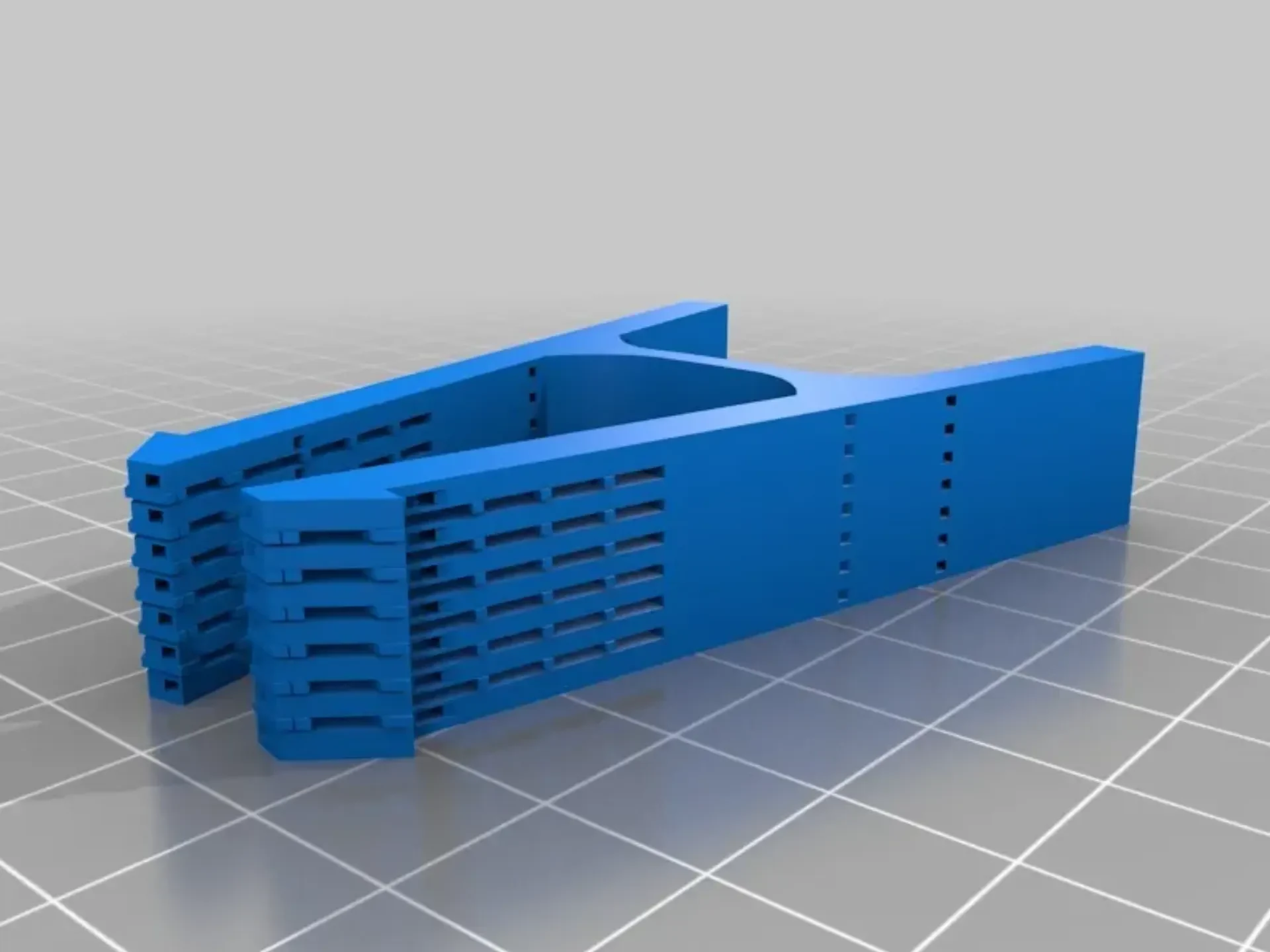

В ESP-03 и ESP-07 используется шаг 2,0 мм и по 8 контактов на каждой стороне.

Все эти модули имеют разную ширину.

Для модулей ESP-12 или ESP-14 используйте DipClipESP8266_07.stl, они имеют тот же размер, что и модуль ESP-07 (если игнорировать третью сторону контактов, которая не нужна для программирования.

Печать PLA

Я немного удлинил ручку позади пружины и сделал пружину тоньше, чтобы облегчить использование зажима.

Для версий с шагом 2 мм я использую ширину рычага 8xew вместо 6xew для большей прочности.

Печать ПЭТ

При изгибе ПЭТ имеет гораздо более широкий диапазон упругой деформации, чем ПЛА. PLA часто ломается там, где ПЭТ все еще может пластически деформироваться. Посколь��у ПЭТ также является более мягким материалом, мы делаем поворотную пружину более жесткой, используя множитель $pivm 1,5 или даже 2,0.

Создание нескольких вариантов

Мы используем Makefile для создания нескольких файлов STL из одного параметрического файла SCAD. Все модули в digclip.scad, имеющие комментарий // AUTO_MAKE_STL, генерируются как модули верхнего уровня в отдельных файлах STL. Makefile также демонстрирует, как openSCAD позволяет передавать специальные переменные $ в модули без объявления параметров модуля. Это используется, чтобы предложить выбор OPTS для ABS, PLA, PET, влияющих на $pivm.

Восстановите все включенные файлы STL с помощью команды make clean; сделать

Настройки печати

Принтер:

Производитель крошечных мальчиков

Пло��ы:

Нет

Поддерживает:

Нет

Разрешение:

0,25 мм

Заполнение:

77%

Примечания:

Зигзагообразное заполнение из куры отлично работает. Чем больше заполнения, тем лучше.

Высота слоя настраивается как переменная в начале файла digclip.scad — не знаю, что произойдет, если вы печатаете с разной высотой.
