HandOfCronus216b - интегрированная система панорамировани..

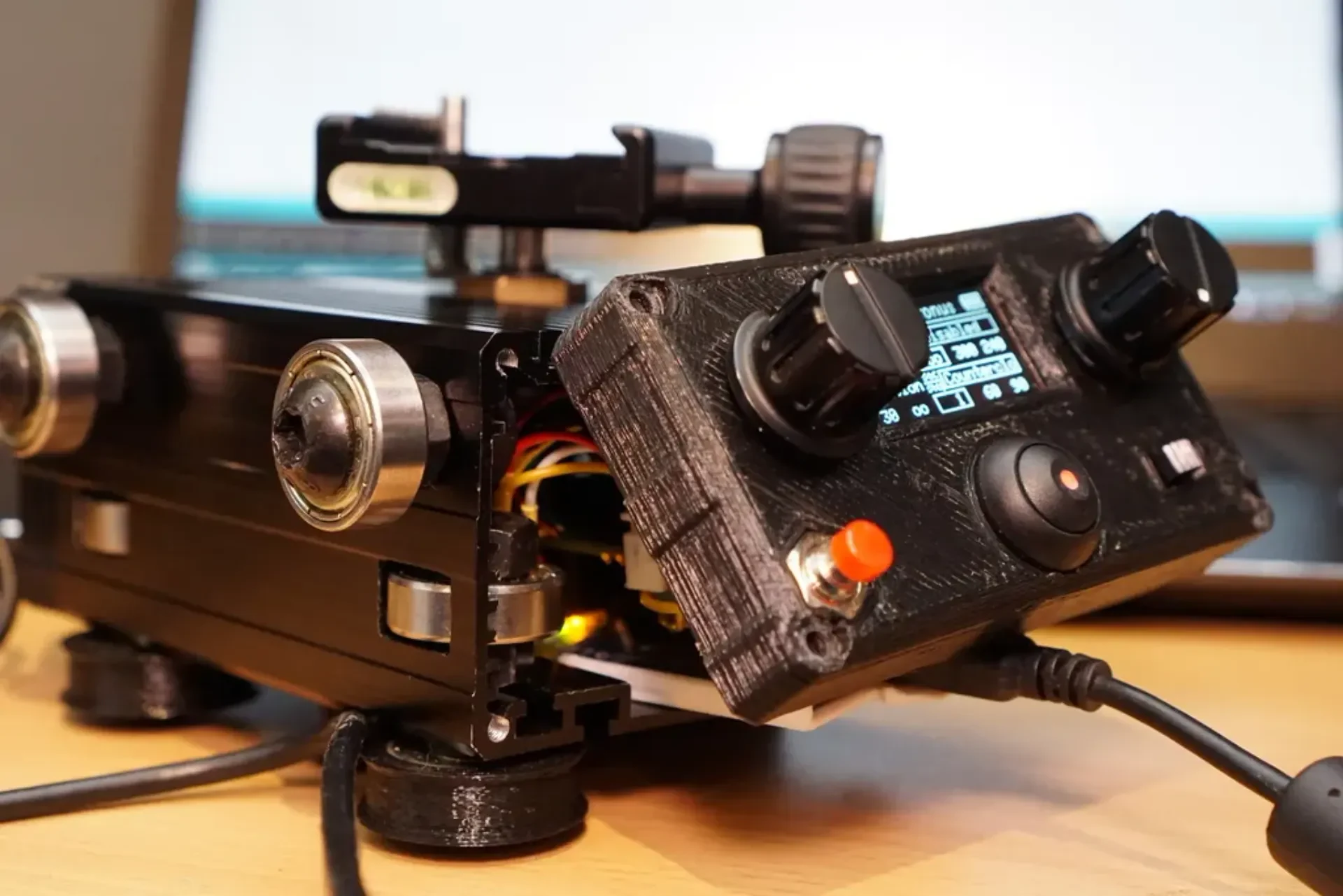

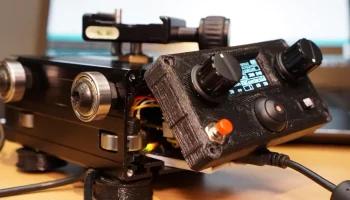

Я создал систему, которая может точно перемещать цифровую камеру по заданному пути, создавая великолепные замедленные съемки и видеозаписи. Хотя концепция не нова, подход таков. И это должно было объединить все эти функции в одном компактном модуле, сохраняя при этом рельсы как простой пассивный компонент. Это, в свою очередь, упрощает транспортировку и настройку системы, делая ее такой же универсальной, как и большинство других. Эта система может работать на скоростях, подходящих как для видеозаписи, так и для покадровой съемки, обеспечивая съемку с панорамированием и/или слайд-движением, как с помощью одной из направляющих системы «SmartRail», так и на обычном штативе.

Этот проект также был представлен в блоге Arduino.

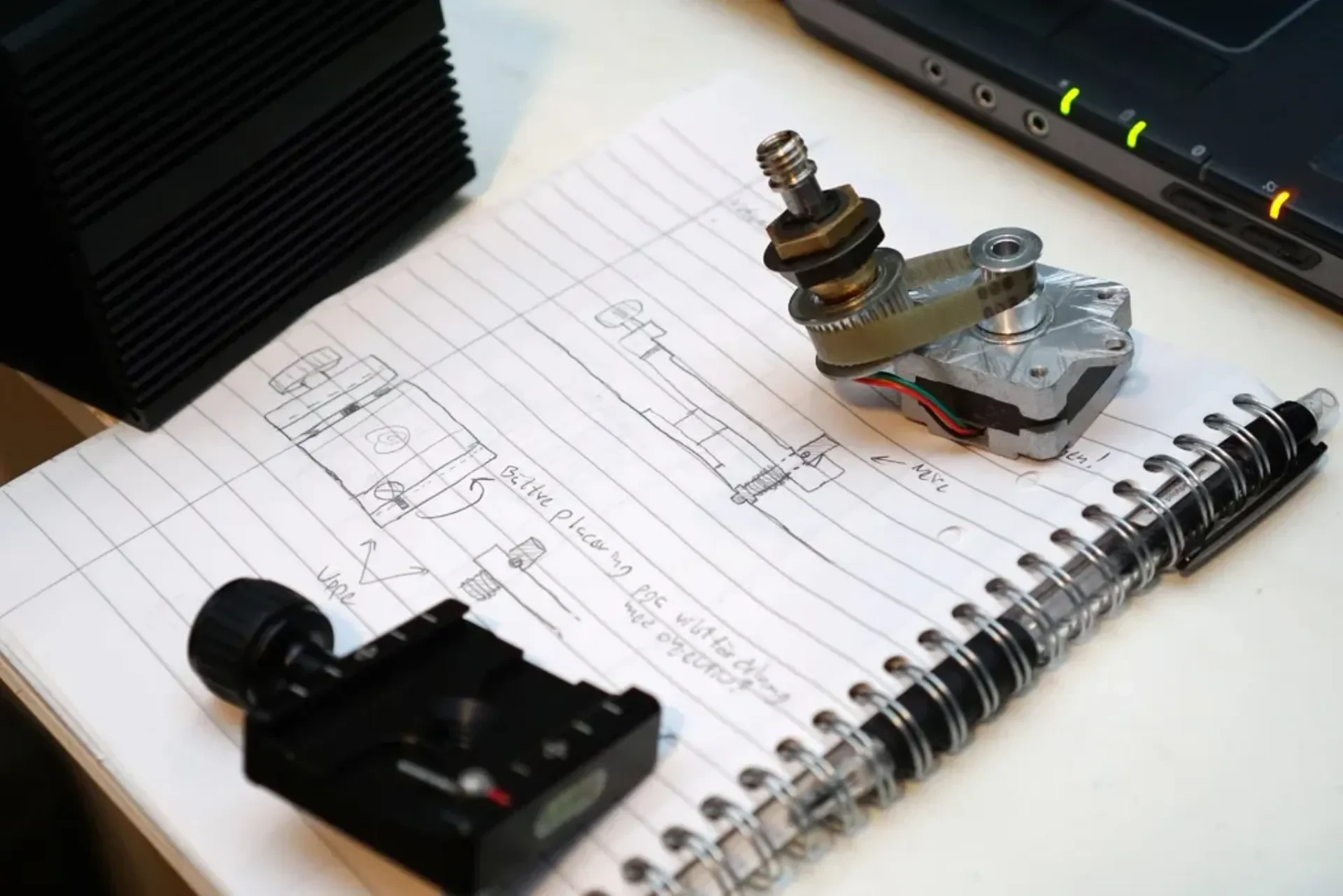

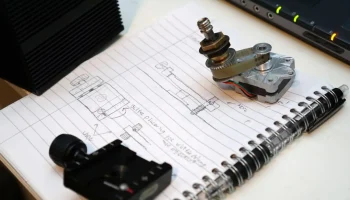

Как я это разработал

Вдохновение

Сообщество фотографов видело множество систем, помогающих создавать з��медленную съемку и видеозаписи, но все они имеют одни и те же проблемы. Они большие, дорогие и требуют специальной моторизованной железнодорожной системы.

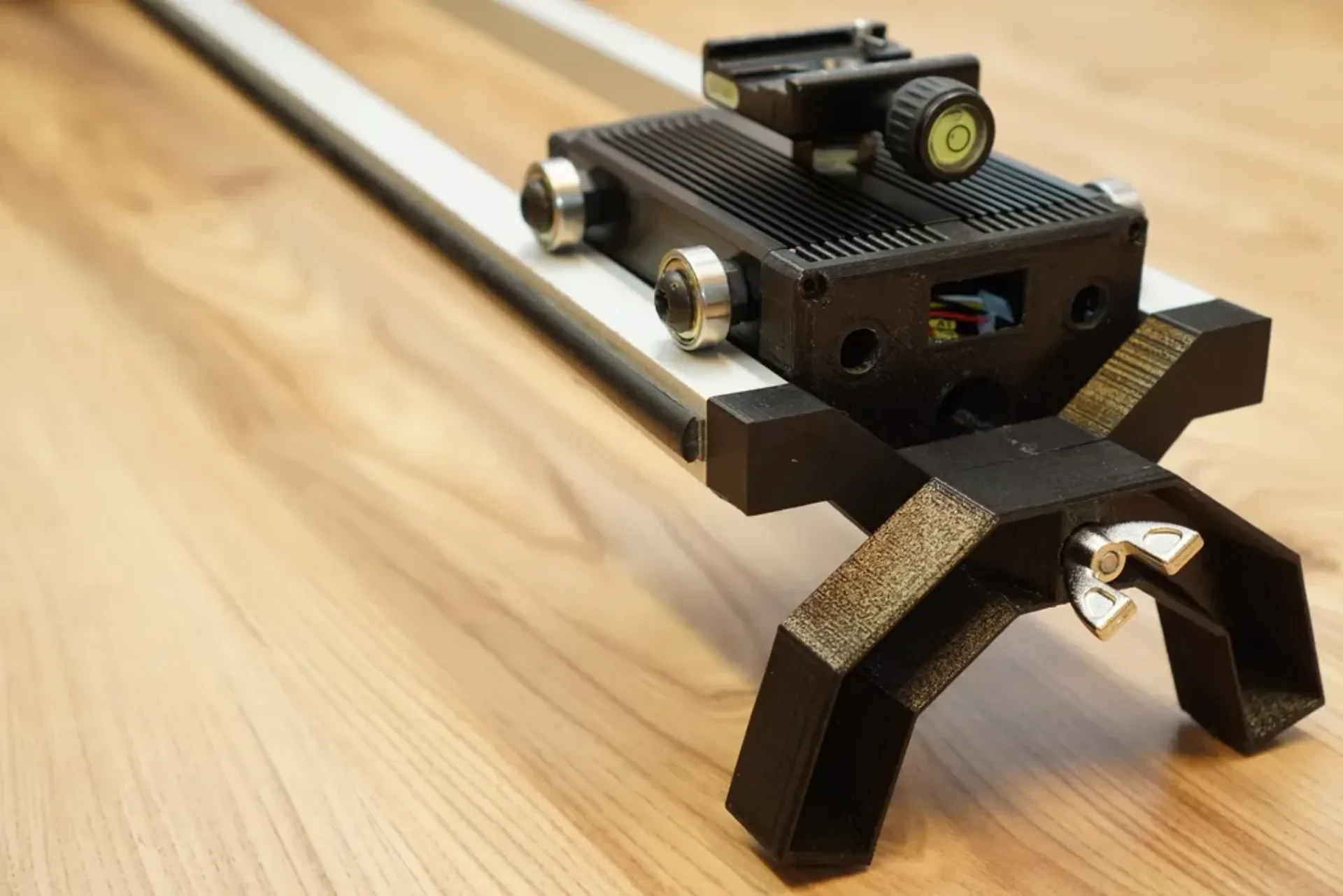

Поэтому я решил создать уникальную и универсальную систему панорамирования и слайд-камеры. Надежная, независимая и компактная система, которую можно установить на любой рельс. Он может быть коротким, длинным или даже вогнутым, в зависимости от необходимости, но самое главное — рельс, который легко изготовить. Или, если требуется только функция панорамирования, его можно легко установить на штатив с помощью быстрых креплений, которые подходят ко всем стандартным камерам и штативам.

Функция

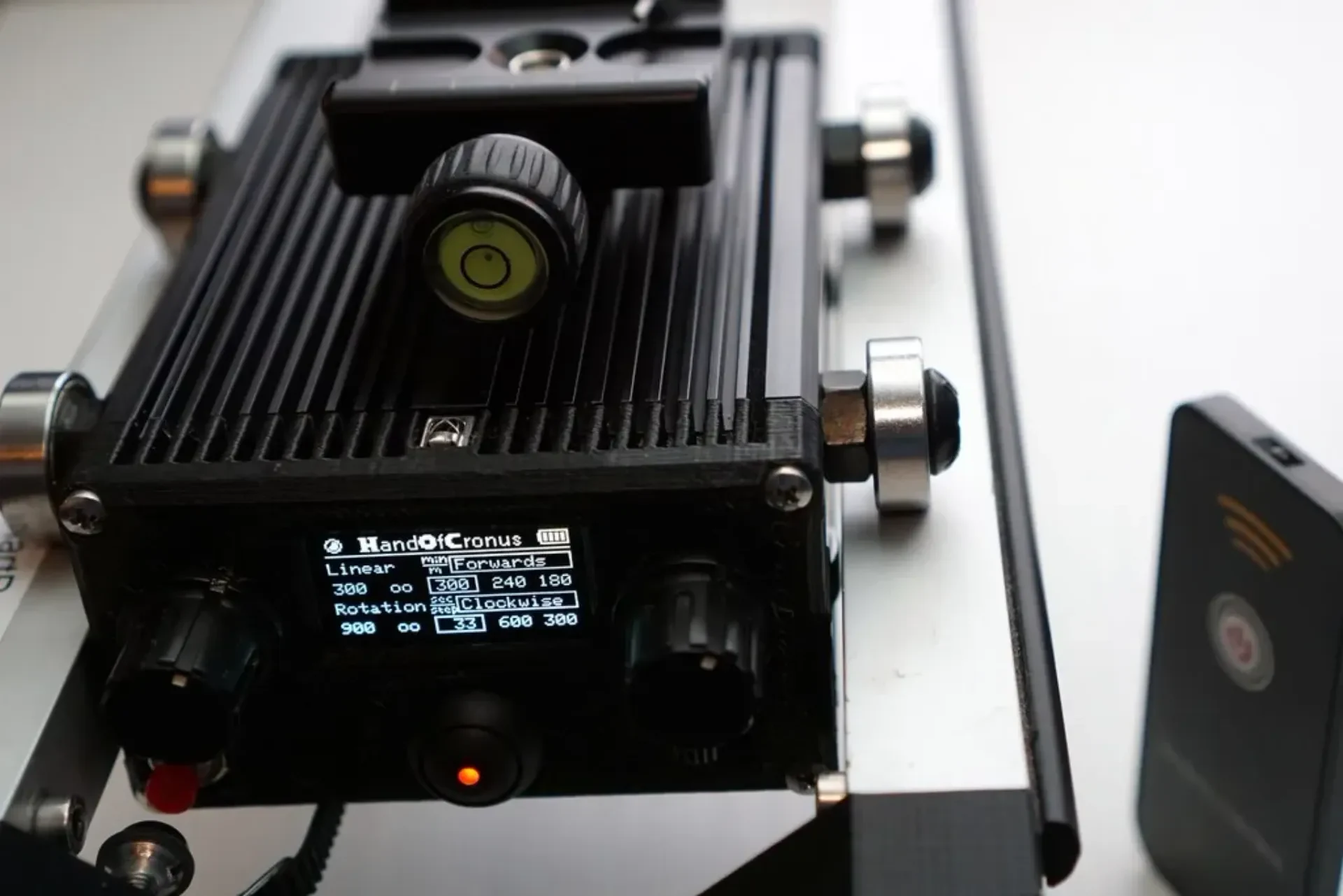

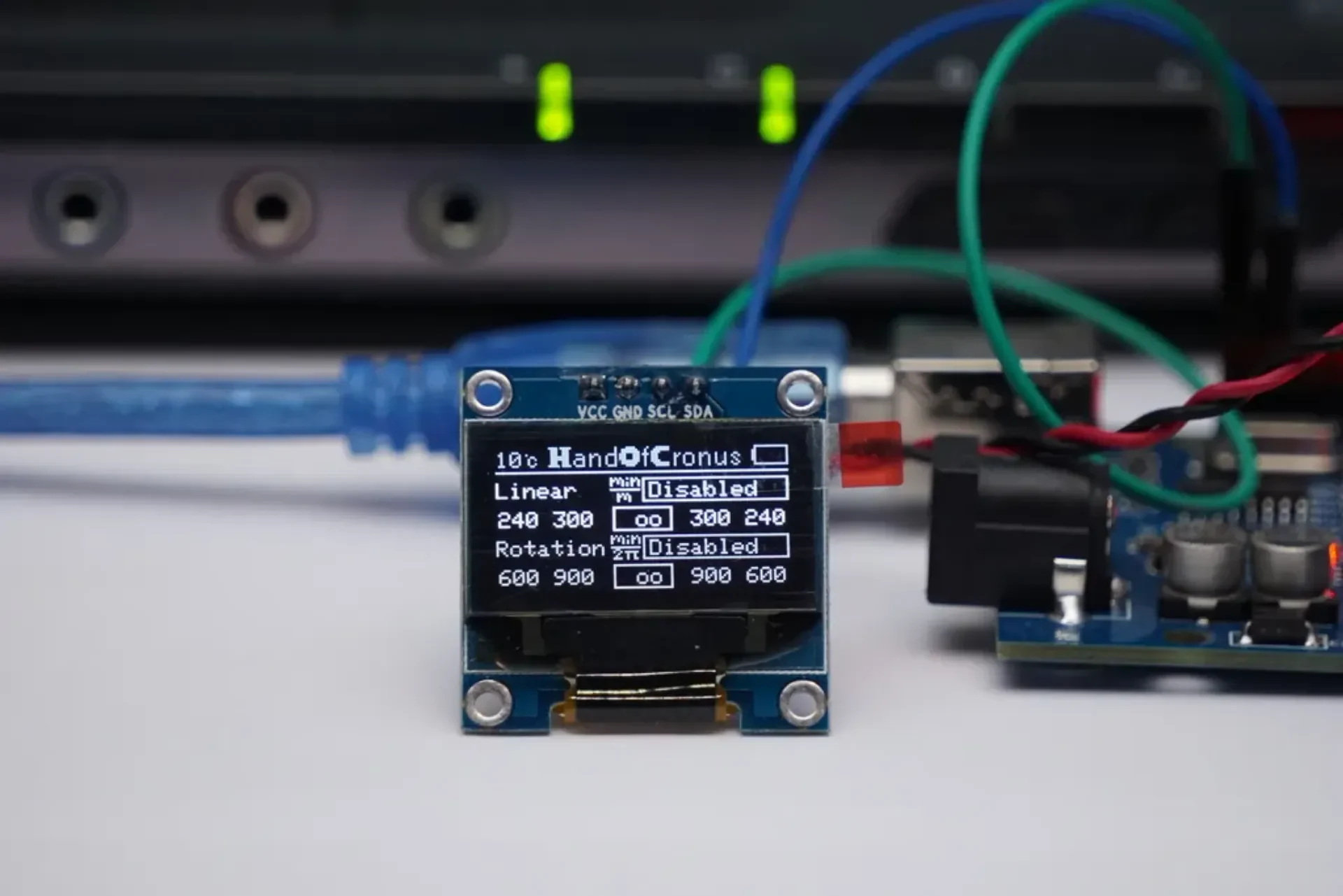

Изначально эта система предназначалась только для съемки в режиме замедленной съемки, но вскоре ее расширили и для использования в видеозаписях. Это выбирается с помощью ручек на передней панели, которые управляют такими настройками, как скорость движения, направление, блокировка или отключение шаговых двигателей. Вся эта информация затем передается оператору с помощью простого в использовании графического интерфейса OLED-дисплея, который также включает подсказки по настройке камеры. Модуль питается от обычного литий-ионного аккумулятора, доступного снаружи, а заряжать его можно так же, как телефон, с помощью встроенного USB-зарядного устройства.

Инструкции по сборке

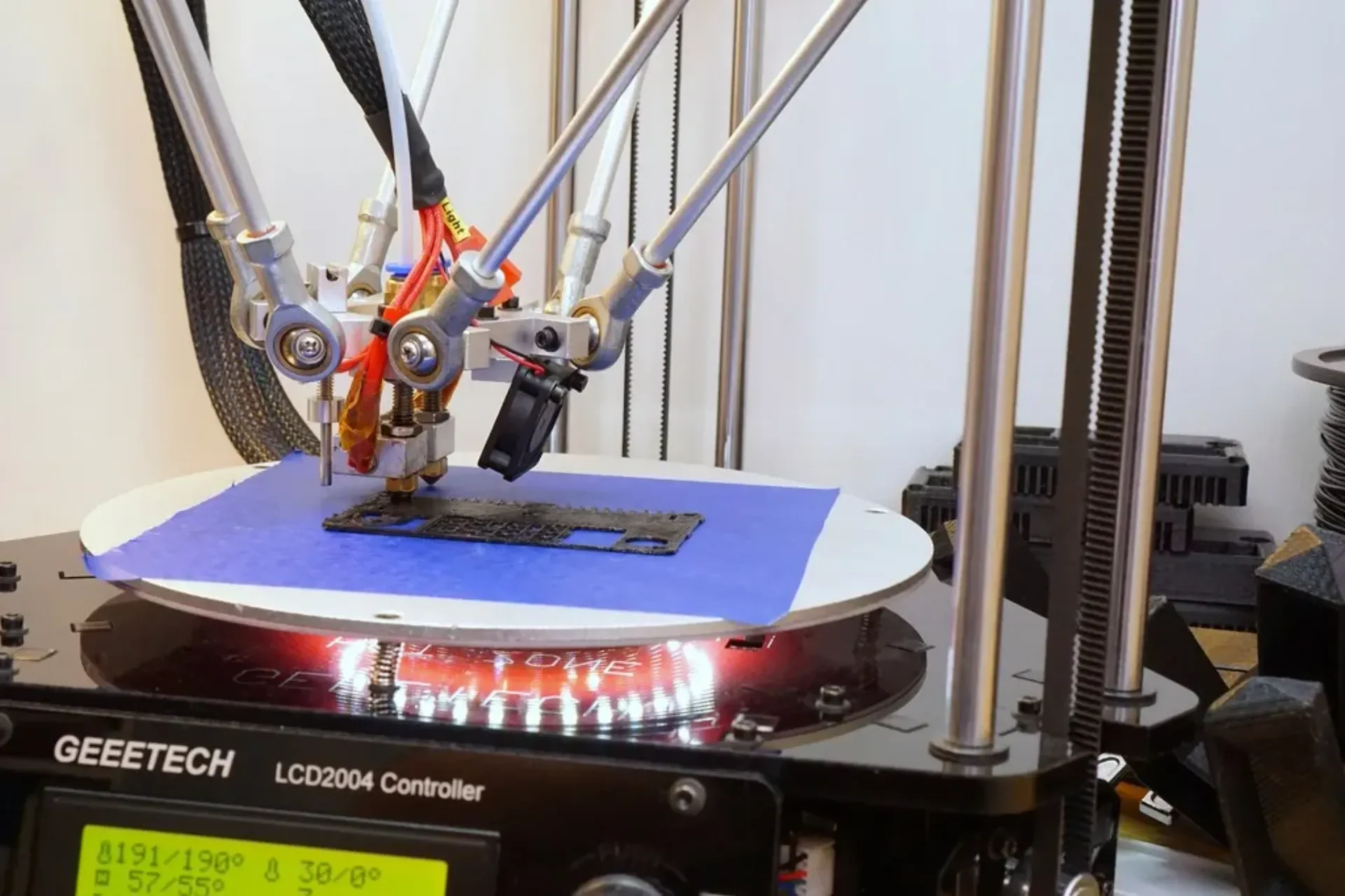

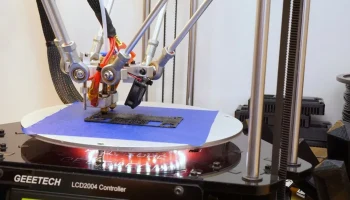

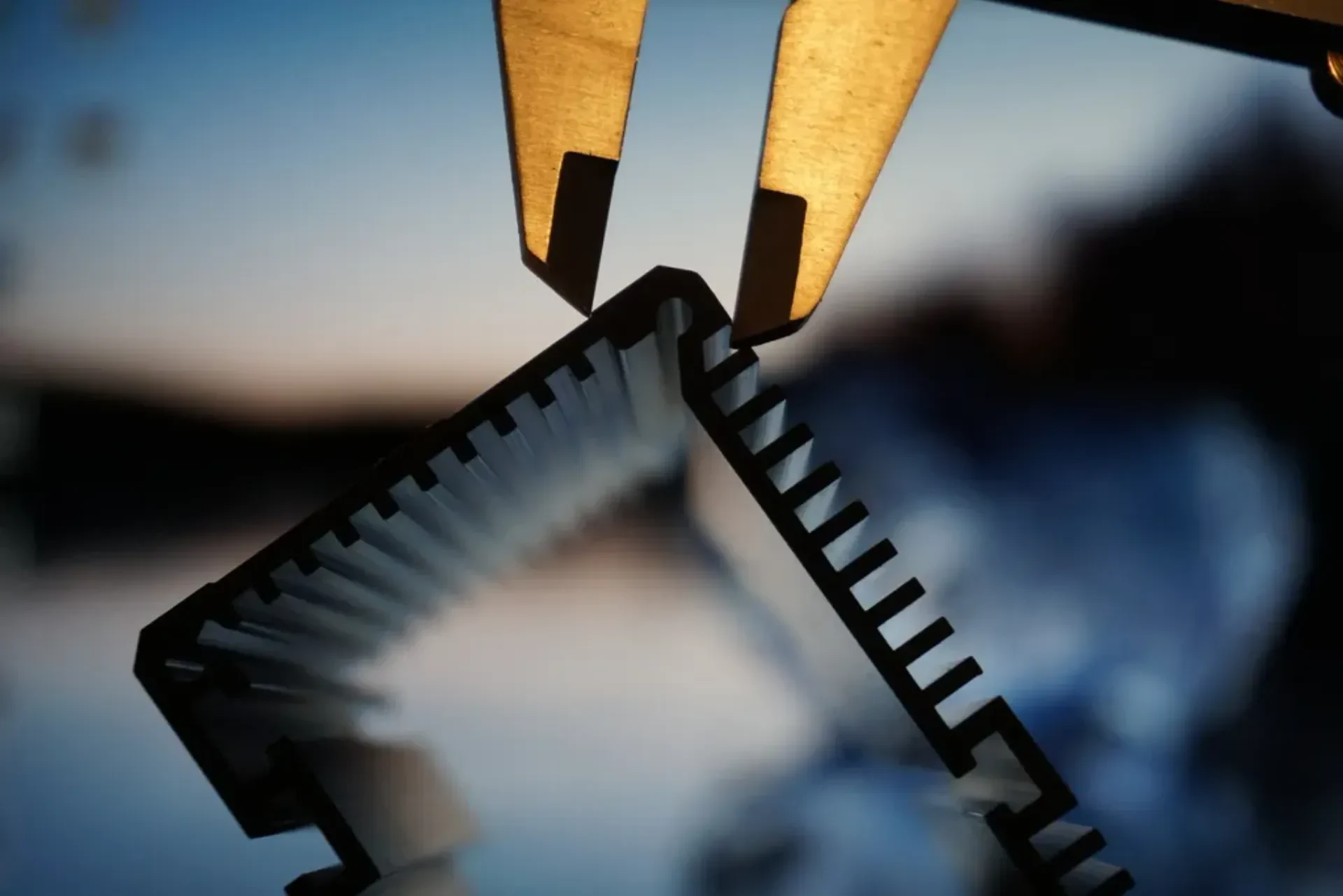

Эта «Вещь» в основном задумана как вдохновение для тех, кто хочет спроектировать и построить собственную систему панорамирования и слайд-камеры. Это связано с тем, что многие из компонентов, которые я использовал, недоступны, но, тем не менее, все компоненты, которые я спроектировал и распечатал, можно скачать, а также модель алюминиевого шасси.

Код Arduino, который я разработал для процессора ATmega2560, который управляет модулем, можно найти в разделе «Файлы», и для него требуются следующие библиотеки Arduino: Adafruit_SH1106, Adafruit_GFX и AccelStepper.

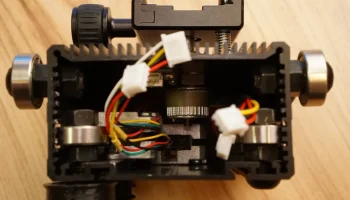

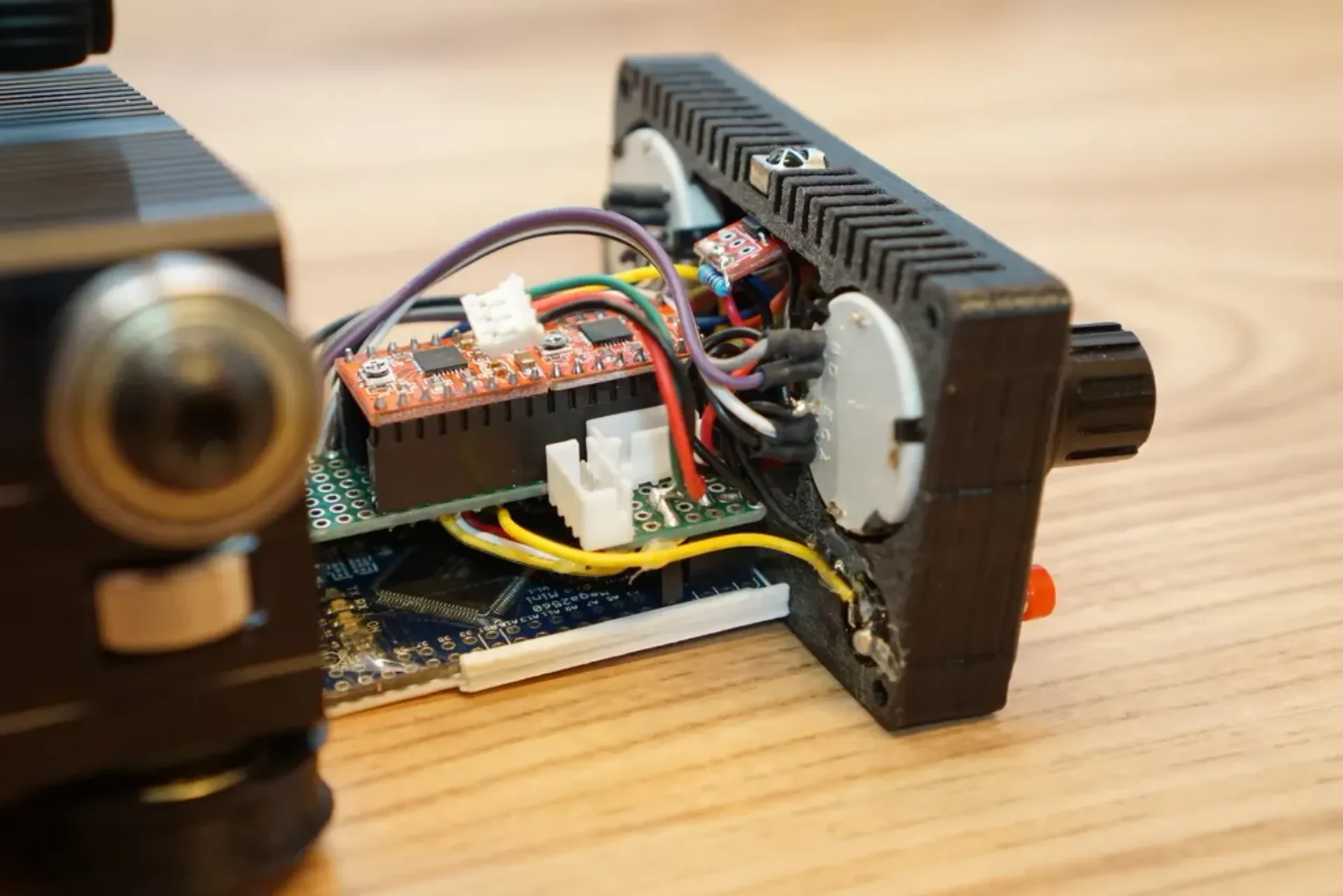

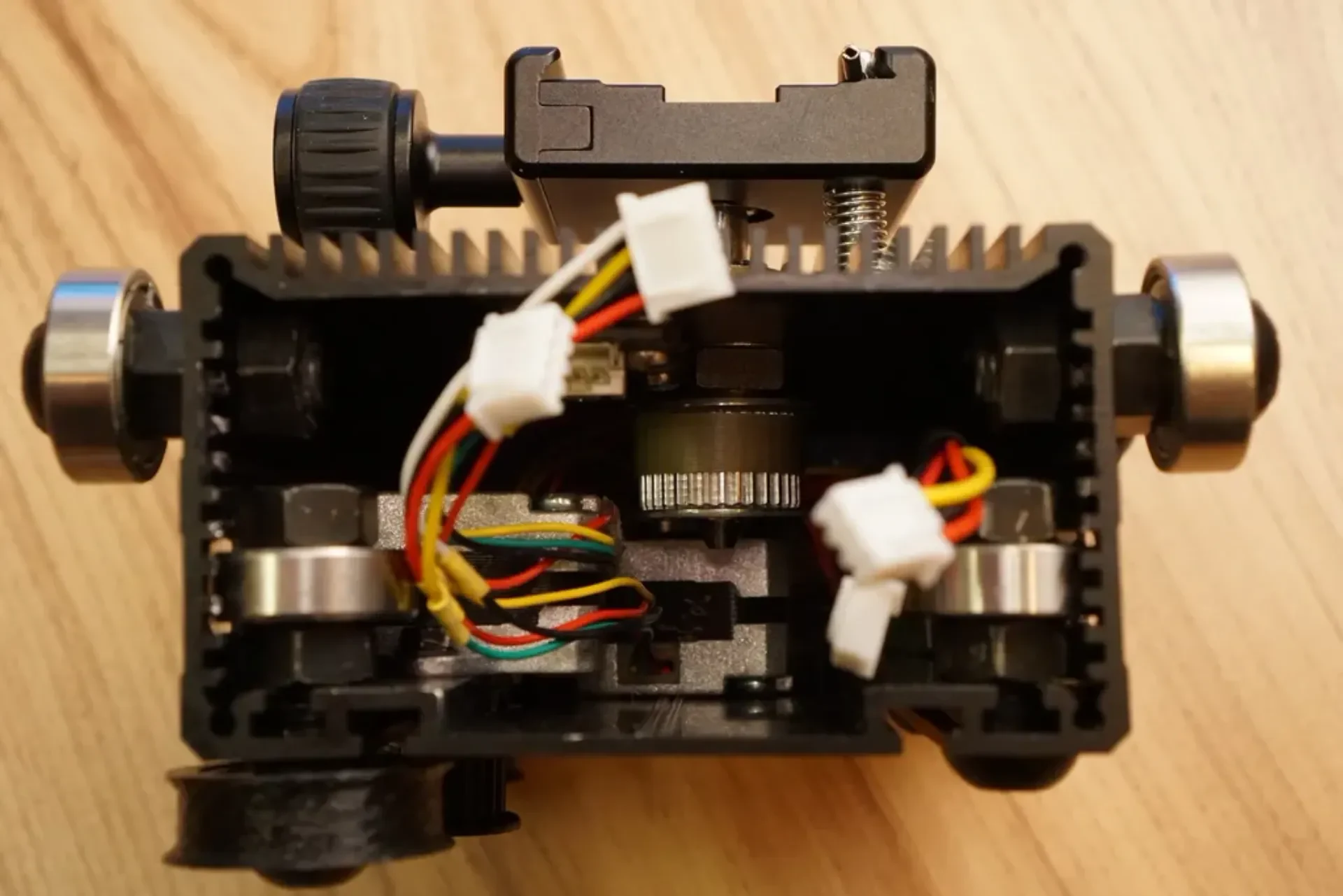

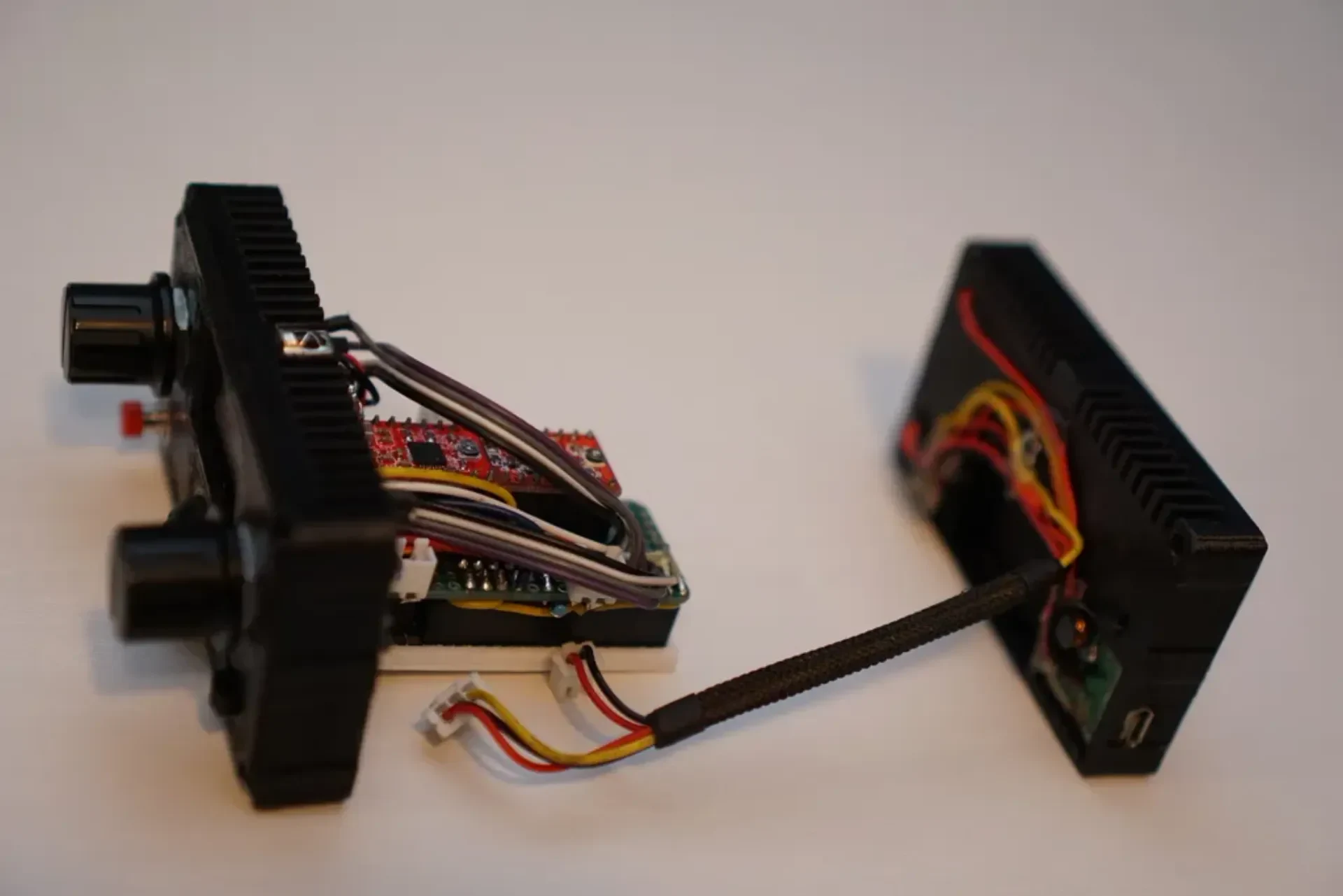

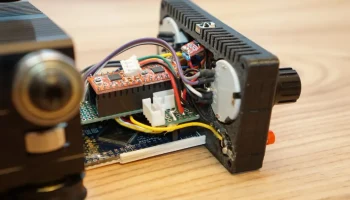

Некоторые из используемых компонентов: 1,3-дюймовый OLED-дисплей с управлением IIC, два драйвера A4988 с низкопрофильными шаговыми двигателями 3D-принтера, литий-ионный аккумулятор 18650 с держателем и схемой зарядки через USB, два шестнадцатеричных поворотных переключателя с двоичным кодом, Meduino Mega2560 R3 Pro Mini и т. д.

Изменить: шаговые драйверы A4988 позже были заменены на TMC2130 SilentStepStick, что позволило добиться более плавных движений за счет увеличения микрошагов.

Смело выкладывайте свои распечатки!
