3-контактный магнитный разъем для электронных проектов

Особенности

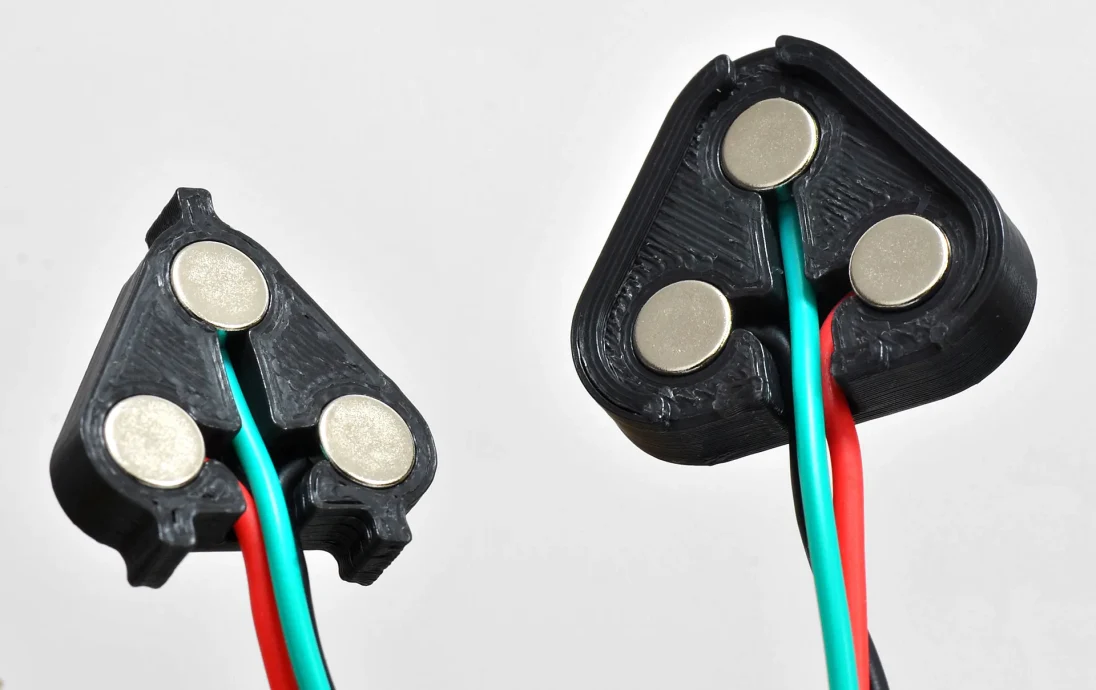

3-контактная версия моего магнитного разъема для маломощных съемных электрических соединений.

Подходит для магнитов различных размеров от 5 х 2 мм до 10 х 3 мм.

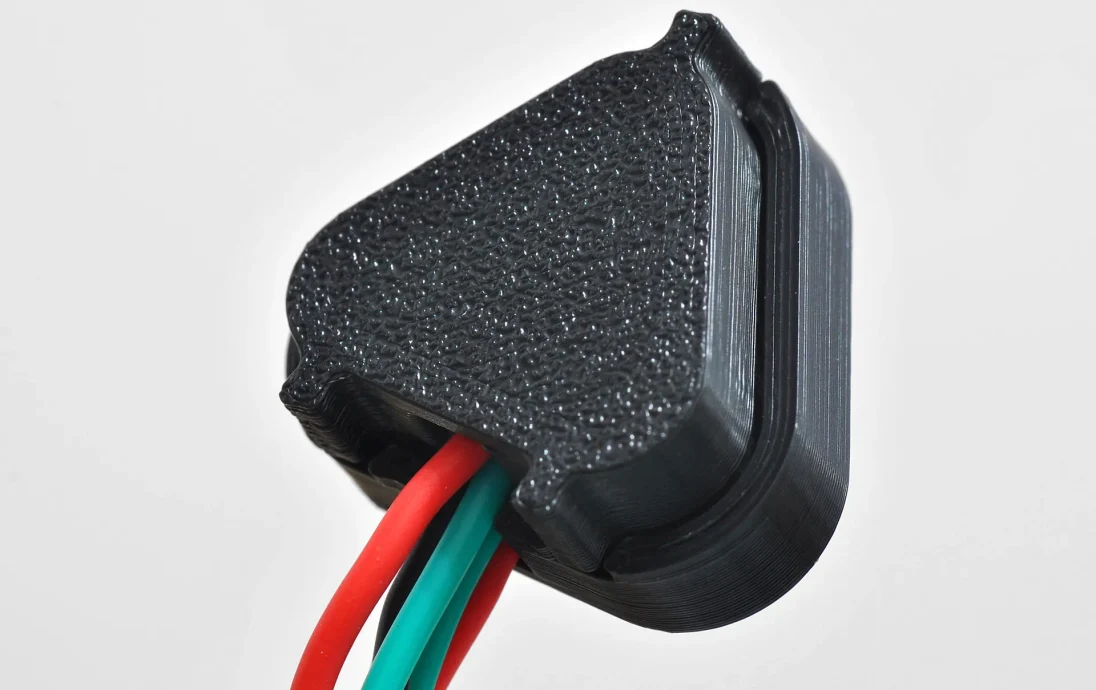

Компактный и простой в установке в ваши модели — версия толщиной 6 мм имеет высоту примерно 10 мм и размеры 25 x 25 мм в подключенном состоянии.

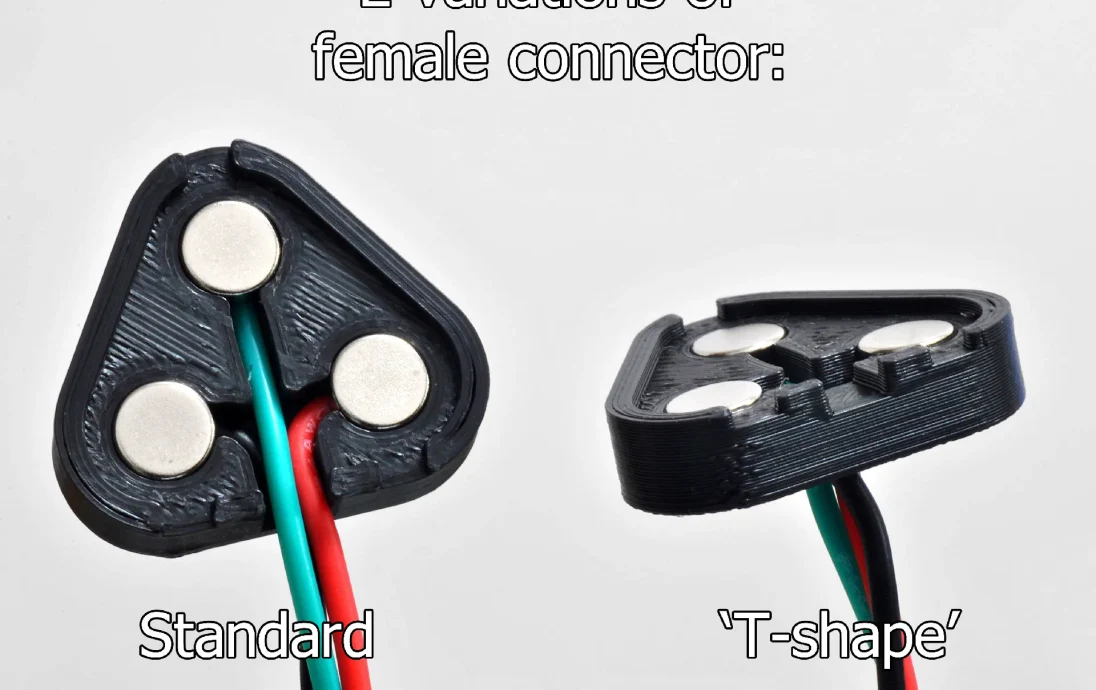

2 разных разъема «мама» в зависимости от того, проходят ли ваши провода рядом с разъемом или сзади и через то, к чему он подключен.

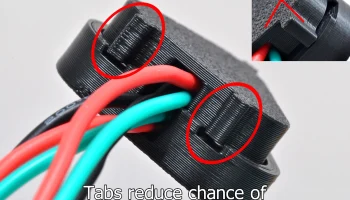

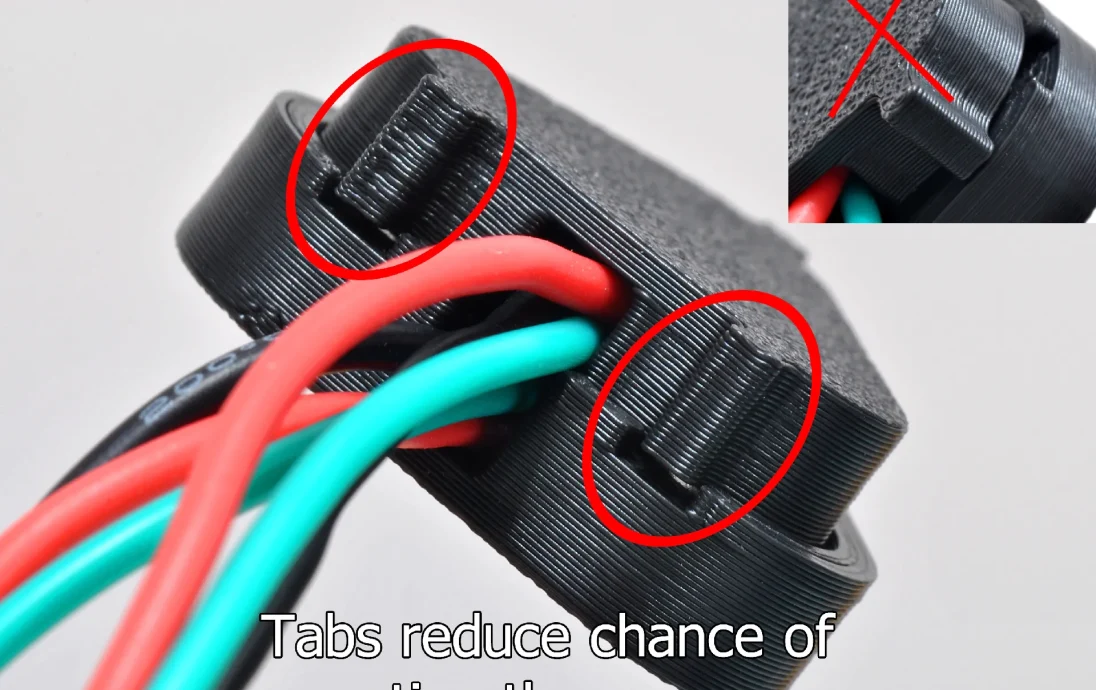

Вкладки с инструкциями снижают вероятность сообщения «упс, я неправильно подключил вилку, и теперь повсюду волшебный дым» почти на 80 %*!
*(может быть. Не знаю. Но звучит круто, правда?)

Необходимые детали
3 неодимовых магнита на разъем (всего 6):
5 х 2 мм
5 х 3 мм
6 х 2 мм
6 х 3 мм
8 х 2 мм
8 х 3 мм
10 х 2 мм
10 х 3 мм

Рекомендации по печати
Высота слоя: 0,2 мм
Поддерживает: Нет
Брим: Нет
Стены: 3+
Заполнение: 10%+
Сборка
Припаяйте провод к магнитам — я использовал эту инструкцию. Пайка магнита немного уменьшит его силу, но если вы будете работать быстро, как показано на видео, он останется достаточно сильным.

Примечание. Я предлагаю смешать магнитные полюса в вашем соединении, чтобы еще больше снизить вероятность неправильного соединения, например.

N-S-N на разъеме «папа»
S-N-S на гнездовом разъеме

Магниты оттолкнутся, если вы попытаетесь соединить их неправильно!

Вставьте магниты в разъем, сгибая провод по направляющим. Он должен плотно прилегать, но если нет (из-за нити и т. д.), нанесите немного суперклея по краю, где магнит прижимается к разъему. Если вы используете большие или сильные магниты, настоятельно рекомендуется использовать суперклей.
