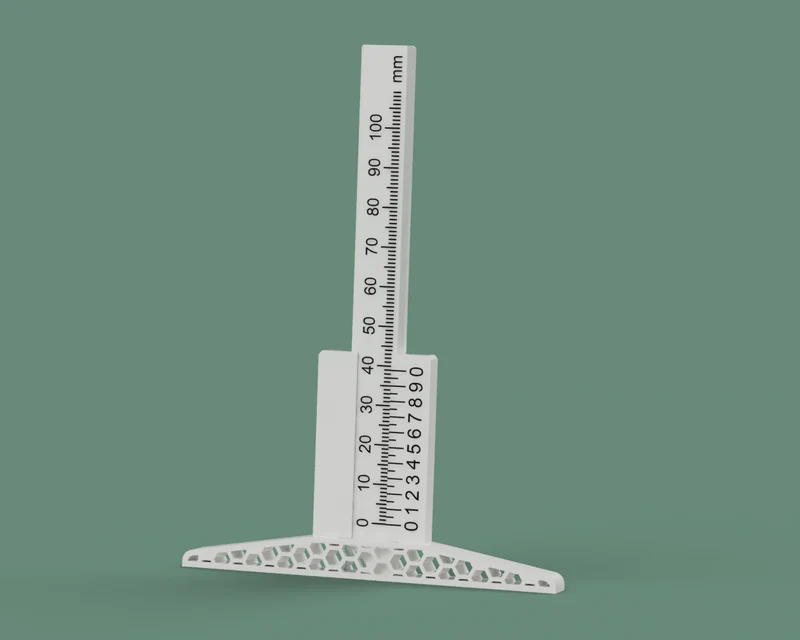

Калипер / Глубиномер

Эй,

это штангенциркуль, который полезен для измерения глубины.

Чтобы внести ясность с самого начала: не стоит ожидать высочайшей точности от штангенциркуля, напечатанного на 3D-принтере.

С его помощью можно хорошо измерять, и я бы сказал, что точность результата измерения составляет +- 0,1 мм. От человека также зависит, насколько сильно он нажимает или тянет при измерении, поскольку штангенциркуль сделан из пластика, а не из металла.

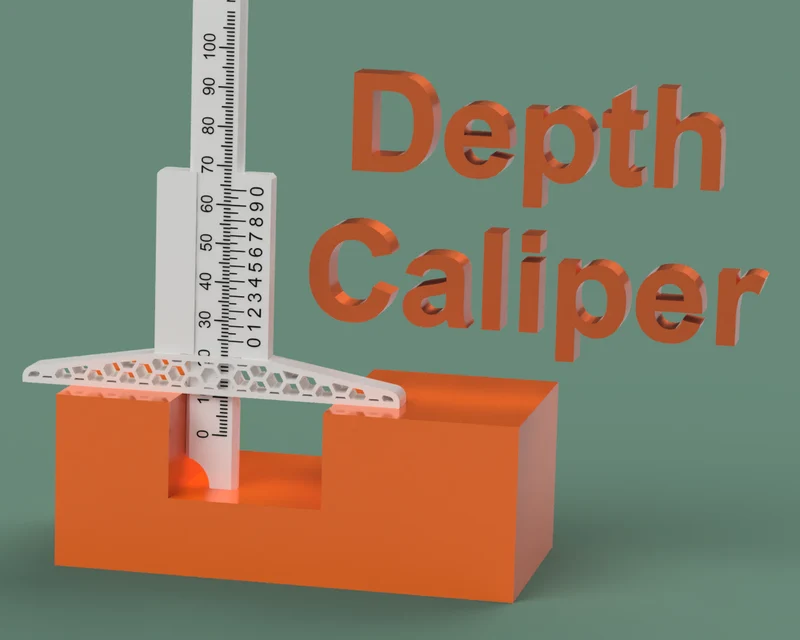

Моя последняя модель, обычный штангенциркуль, тоже может измерять глубину, но с помощью глубиномера вы можете измерить глубину лучше, потому что эта модель имеет более широкую основную шкалу и большую опорную поверхность (рабочую грань).

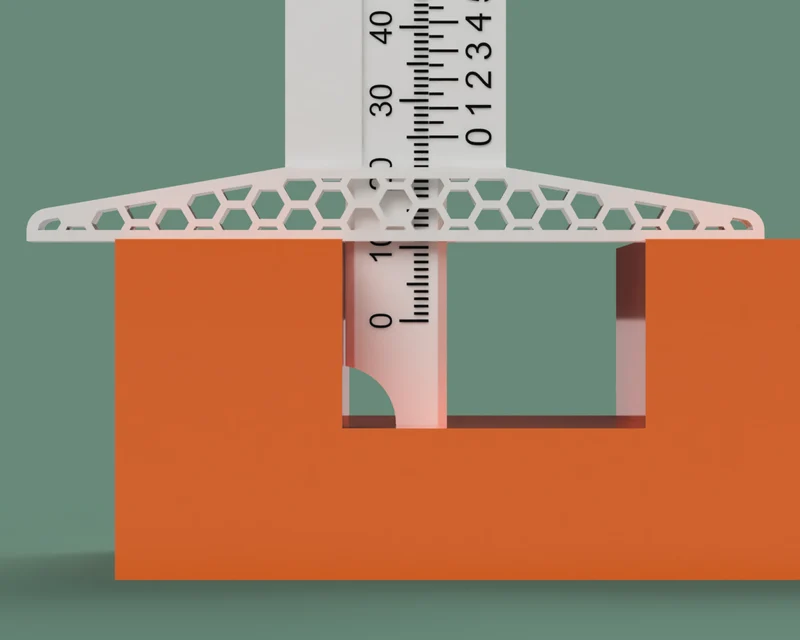

Основная шкала имеет выемку на опорной поверхности. Это гарантирует, что если радиус присутствует, он не будет включен в измерение.

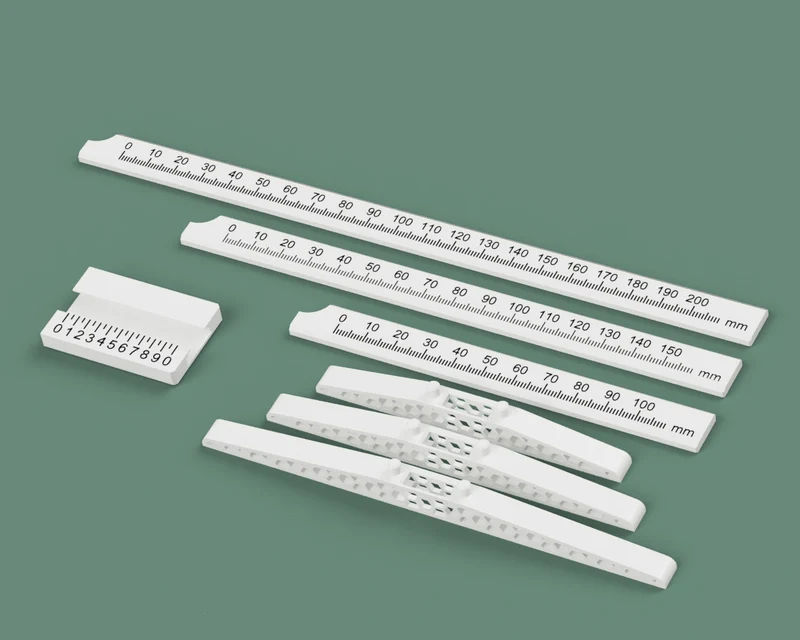

Основная шкала доступна в 3 различных вариантах:

100 мм
150 мм
200 мм

Рабочая поверхность также доступна в 3 различных вариантах:

100 мм
120 мм
150 мм

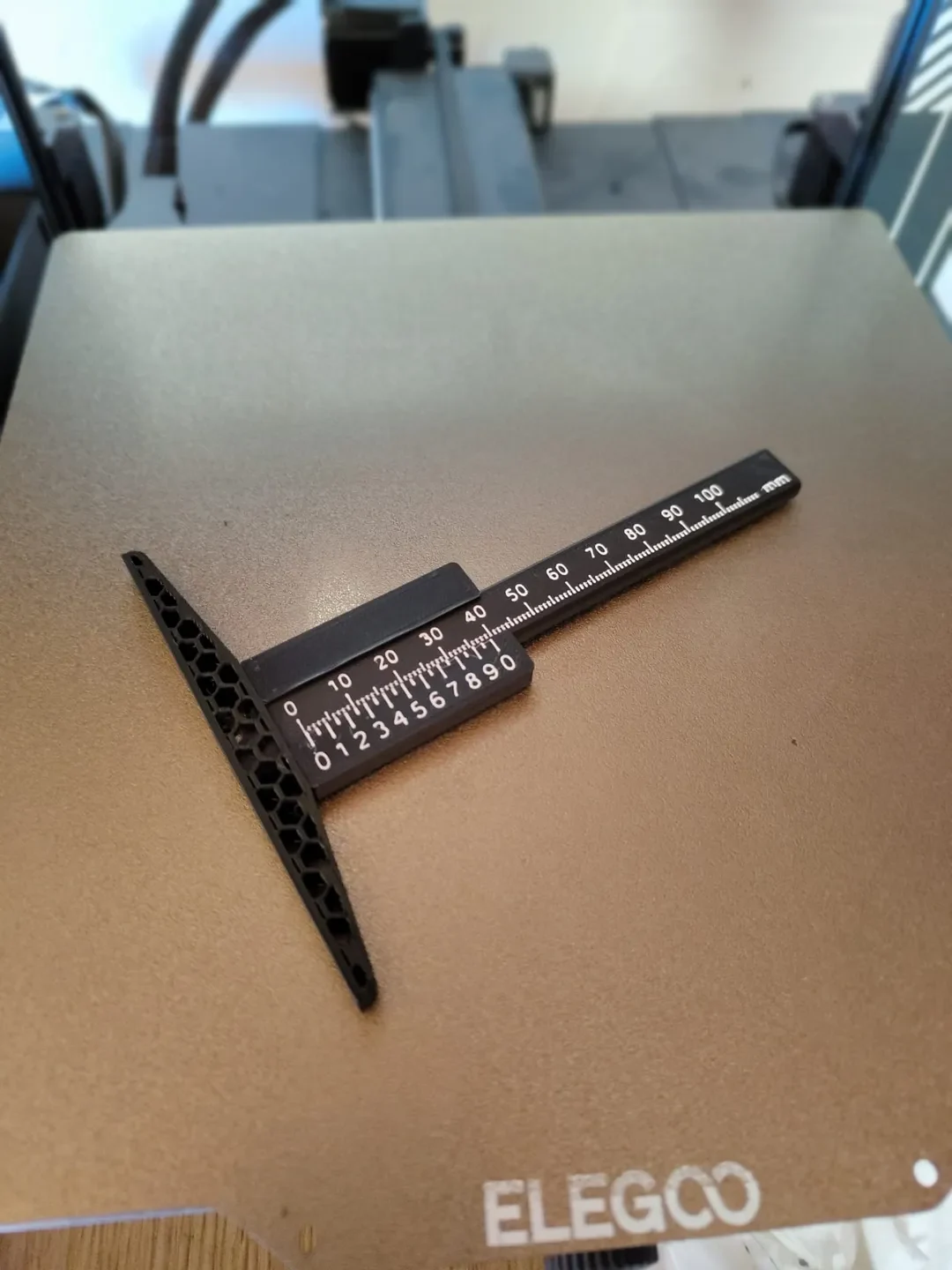

При сборке убедитесь, что разъемы находятся на правильной стороне.

Настройки печати:

Материал: PLA (другие материалы не пробовал)

Сопло: 0,2мм — 0,4мм

Высота слоя: 0,2 мм

Заполнение: 30% прямолинейное

Настенные петли: 4

Опоры: Только для Верньера и, возможно, для рабочей грани (рекомендую древовидные структуры).

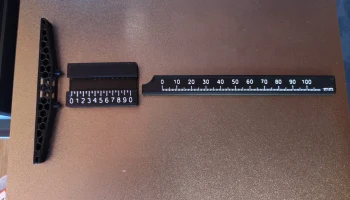

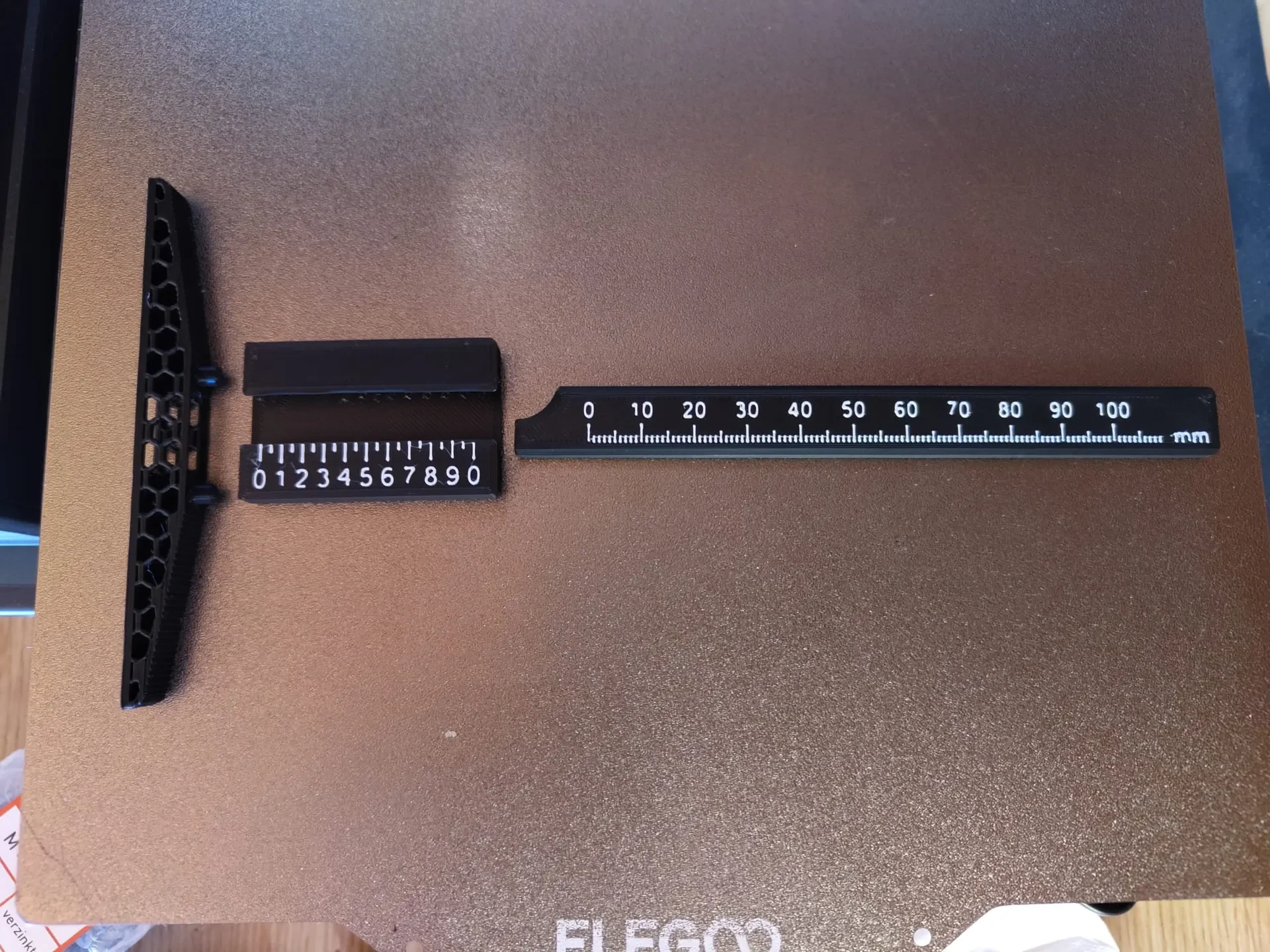

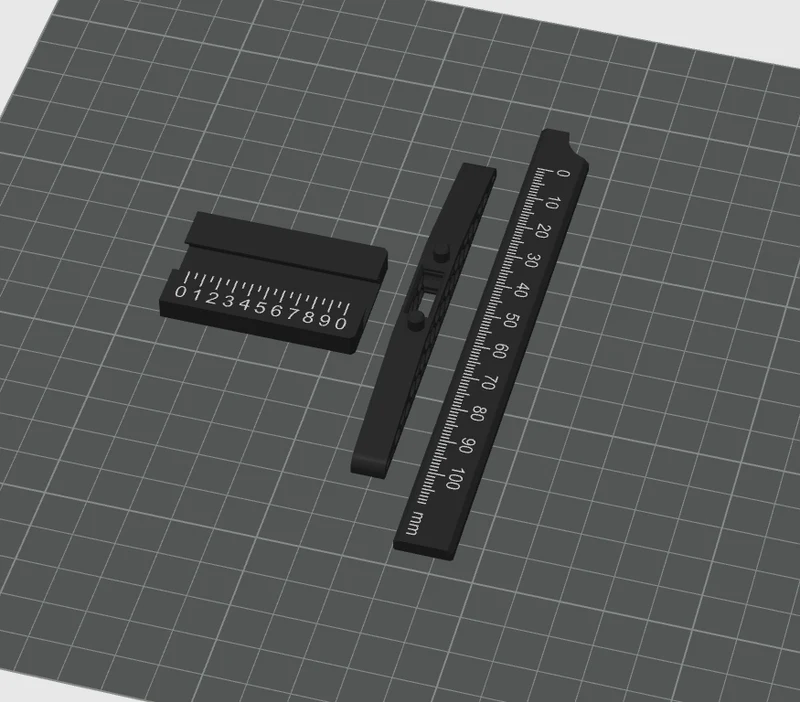

Чтобы распечатать, расположите и поверните три модели, ��ак показано на следующем изображении:

Если вы хотите внести изменения или переделать мою модель, я добавил файлы Inventor.

Надеюсь, глубиномер вам пригодится ;)
