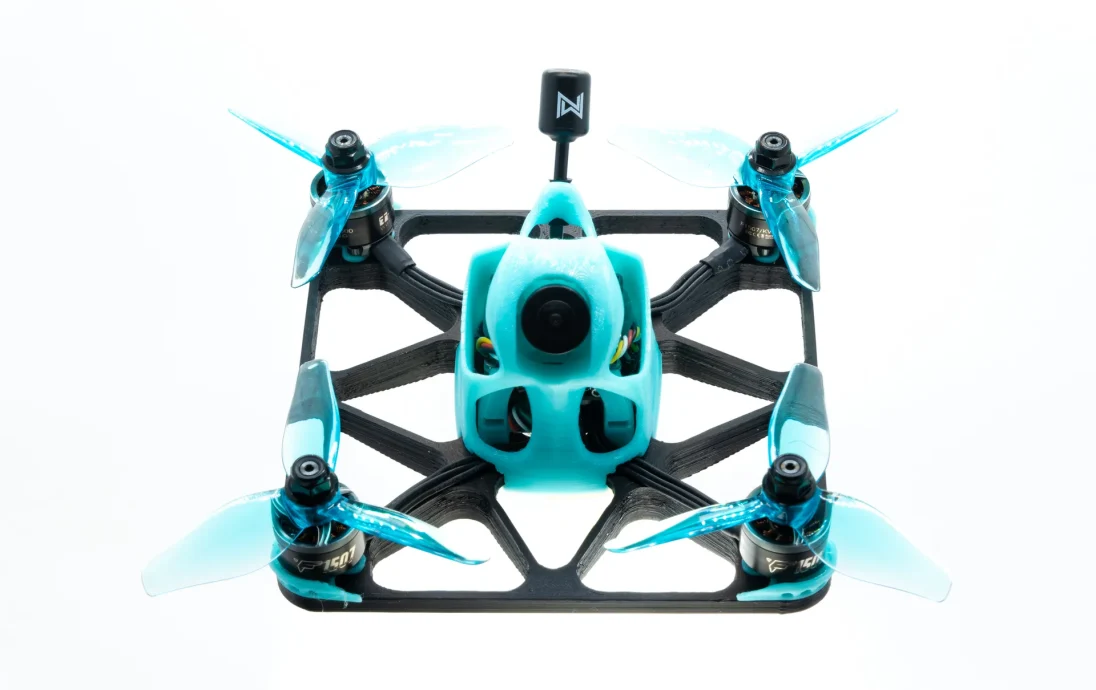

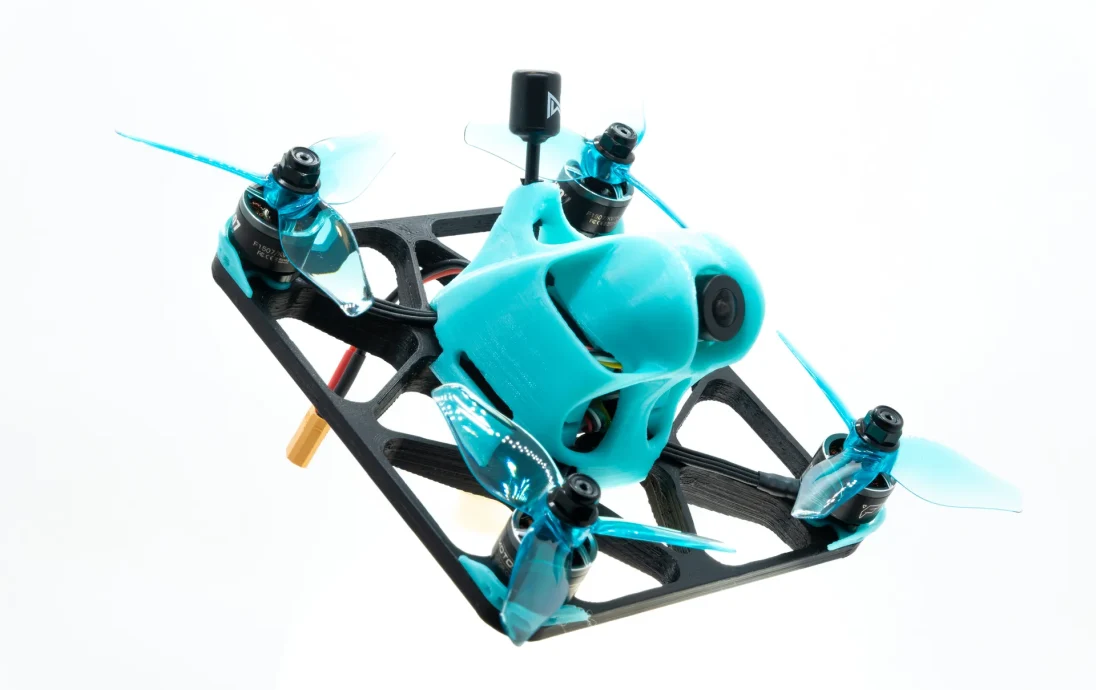

MFR - 3-дюймовая рама гоночного дрона с FPV - поддержка DJI

Это дизайн с открытым исходным кодом.

Видео: https://youtube.com/playlist?list=PLgceMsQyNMfT9rvlGa_Ch6L50eUYFBX7_

Репозиторий Git: https://github.com/alessandroame/MFR.

Версия с карбоновым каркасом: https://www.printables.com/model/486129.

Моя цель — сделать микро-гонщик с видом от первого лица, который можно было бы использовать у себя на заднем дворе, чтобы получать удовольствие и с меньшими проблемами.

Он предназн��чен для размещения платы AIO 25*25 и Caddx Vista VTX.

Если вы собираетесь использовать аналоговый видеопередатчик или другую цифровую систему, вам просто нужно позаботиться о создании адаптера, который имеет внешние размеры Caddx Vista.

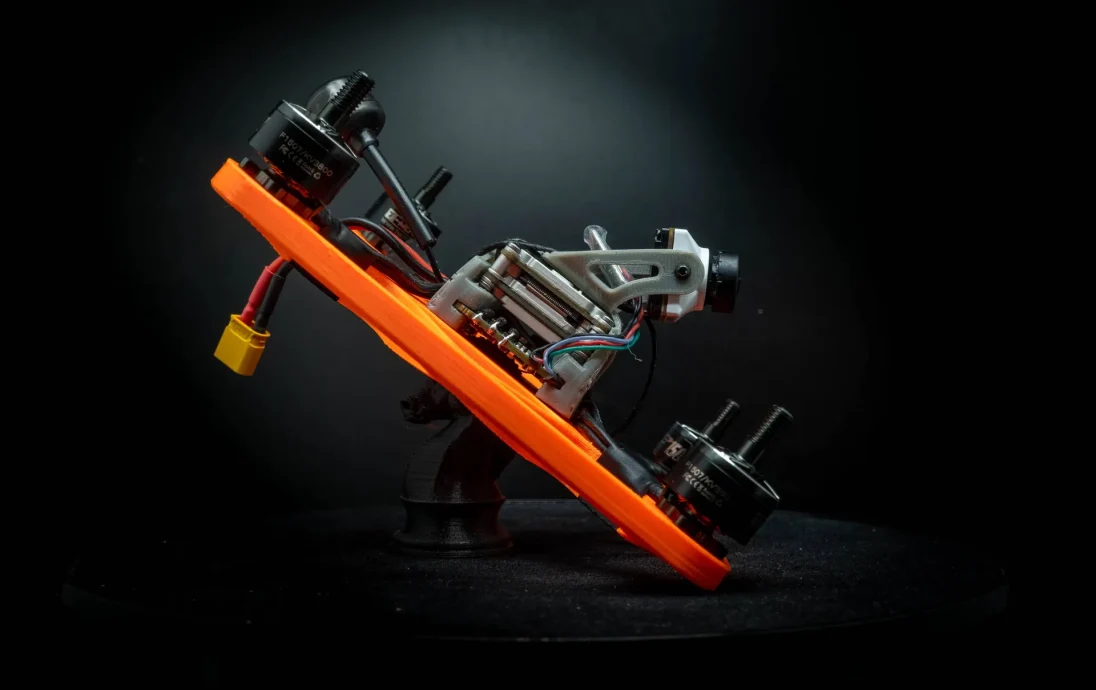

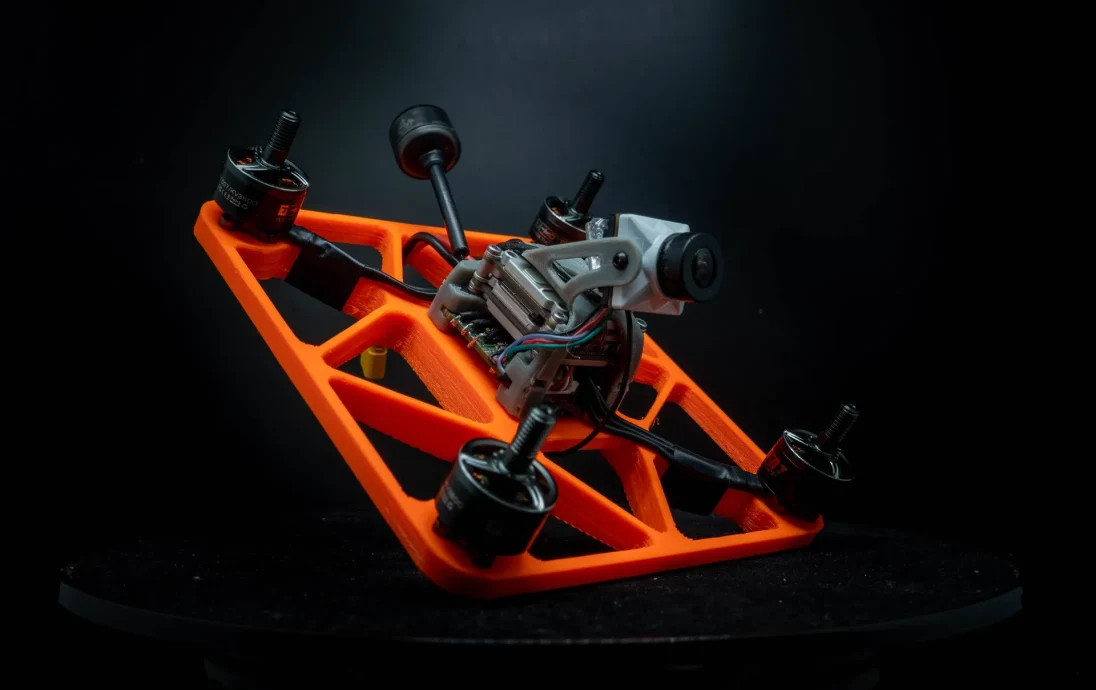

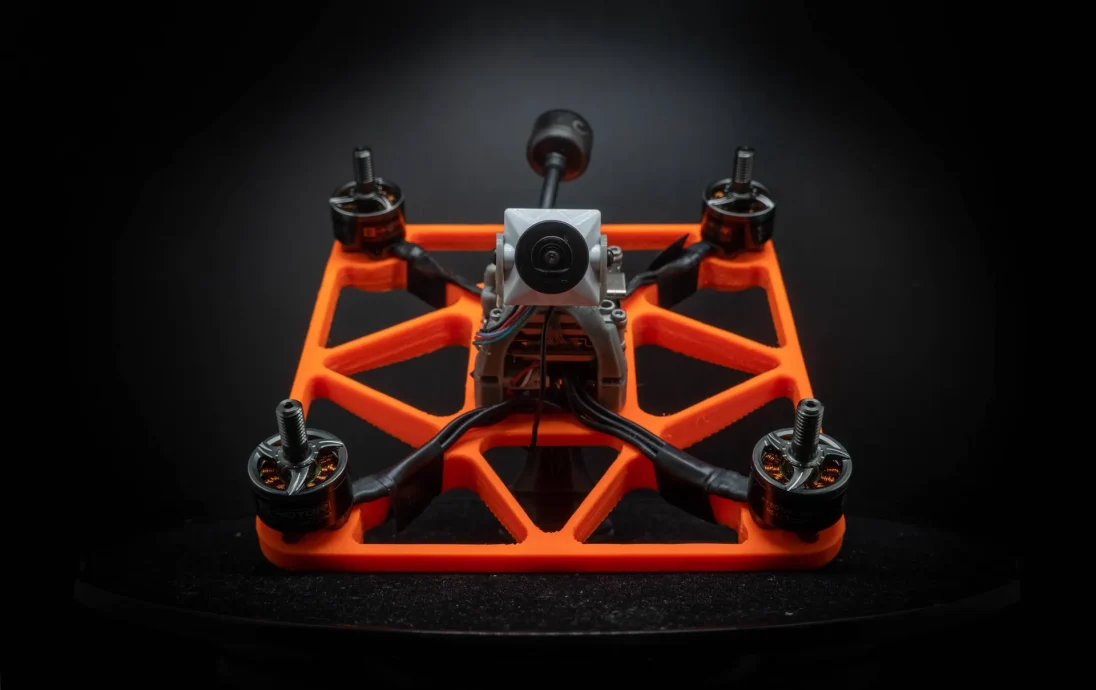

Я напечатал раму из поликарбоната, а также из ПЭТГ, и она выдерживает сильные удары, но не на твердых поверхностях, таких как бетон.

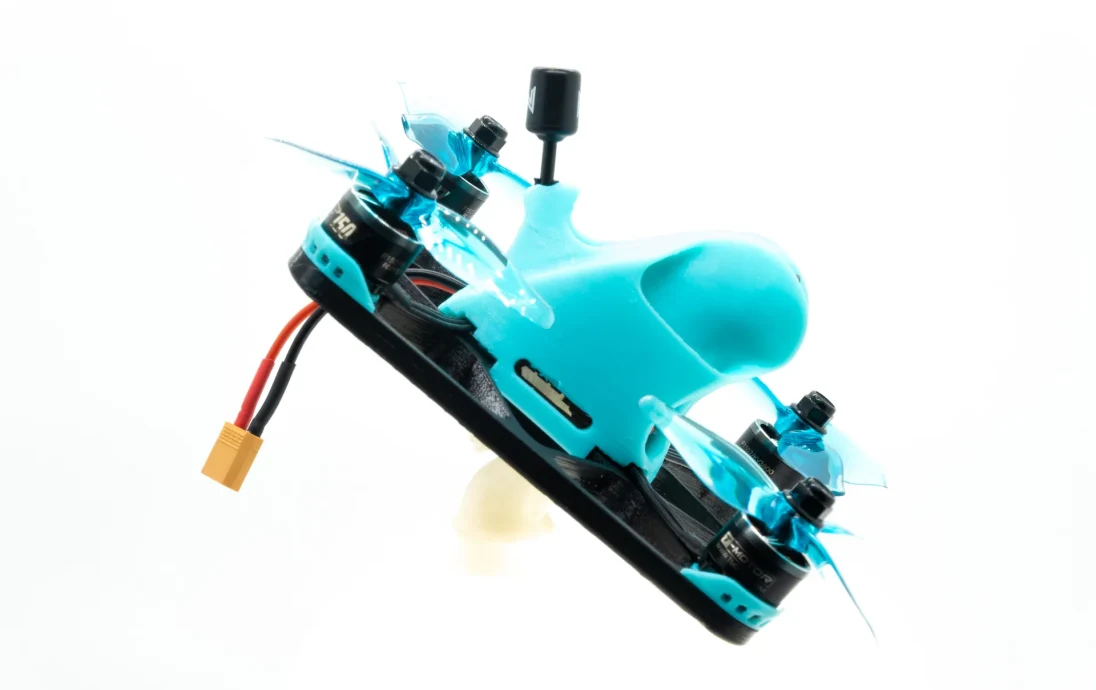

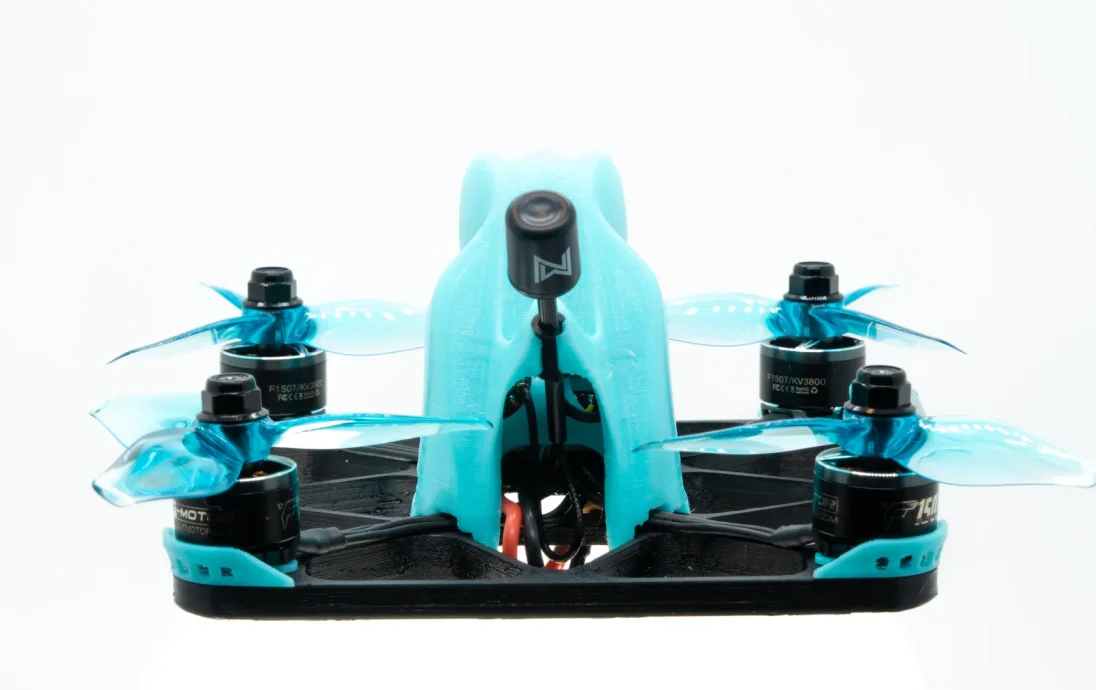

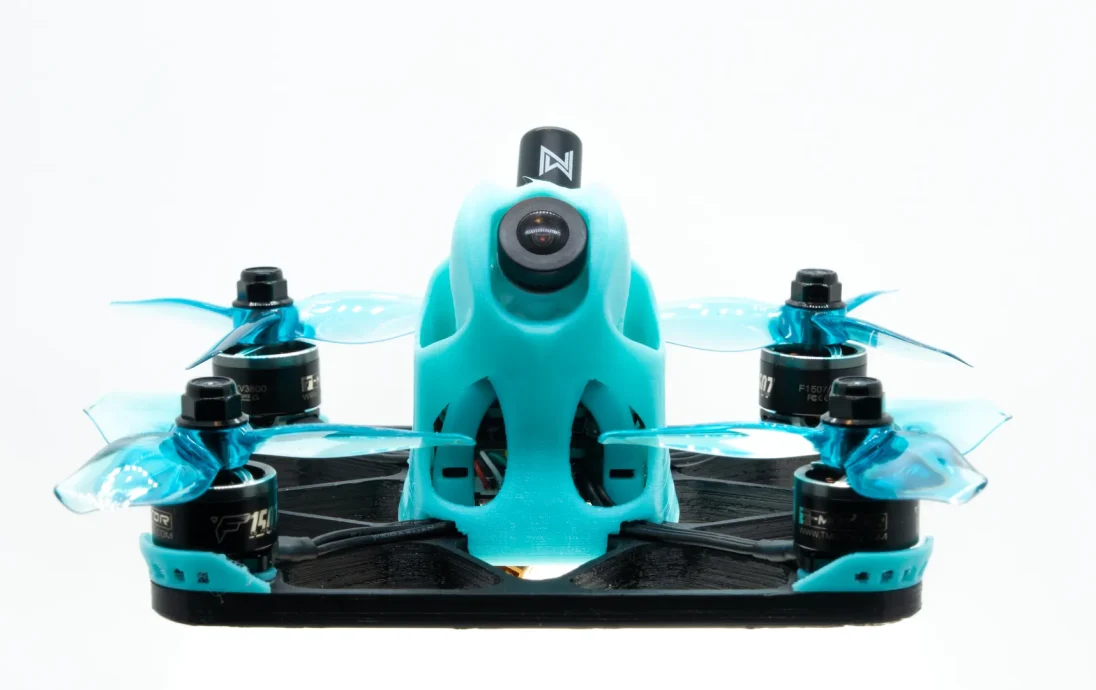

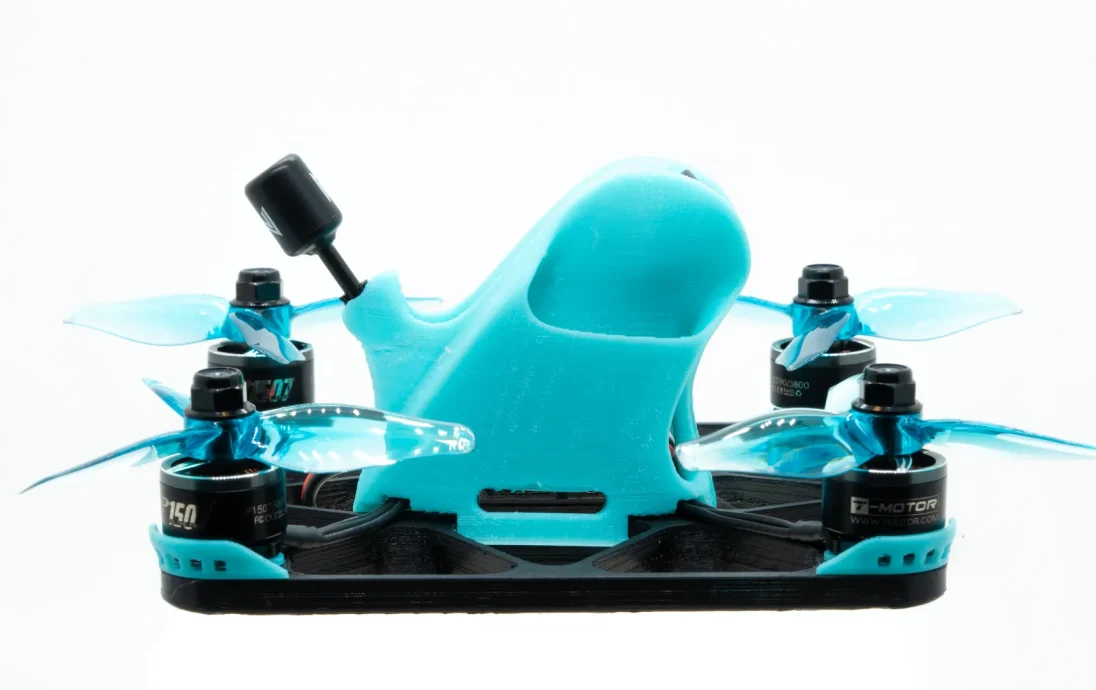

Электронные части хорошо защищены навесом из ТПУ и опорой из ТПУ.

Оборудование, которое вам нужно:

4 винта M2x12 для крепления электроники

4 гайки M2

16 винтов M2x6 для двигателей

Моя конфигурация:

Моторы: T-Motor F1507 3800кв

FC и ESC: MAMBA AIO F722 MK1 35A

VTX: Caddx Vista

Камера: Caddx Nebula Pro.

Аккумулятор: 4с 850мАч

В разделе файлов я добавил zip-файл, содержащий все мои gcodes.

G-код кадра необходимо распечатать на ПК. Я использовал этот: https://www.filoalfa3d.com/it/tech/573-3605-ALFALOY31-8057635590019.html#/11-colore-nero/30-diametro-175_mm/51-peso-1_kg

Все остальные детали напечатаны с помощью SainSmart TPU 95A.

Используйте тепло, чтобы сформировать крепление для камеры:

Журнал изменений
v0.3

Различные мелкие улучшения.

v0.2

Рама v0.1 сломалась возле винтов двигателя, так что есть новости:

Добавлен демпфер вибрации между двигателями, винтом и рамой.

Усиленные моторные пластины

Я пытался разрезать купол по двум периметрам (раньше я использовал 4 периметра).

Улучшенный замок рамы купола.

Улучшенное крепление антенны

v0.1

Тест на дорожке во дворе:

Проигрыватель:

Дева:

Распечатать таймлапсы:
