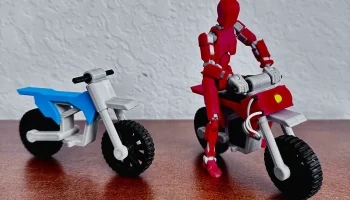

Комплект рабочих фар - Dummy 13 Dirt Bike

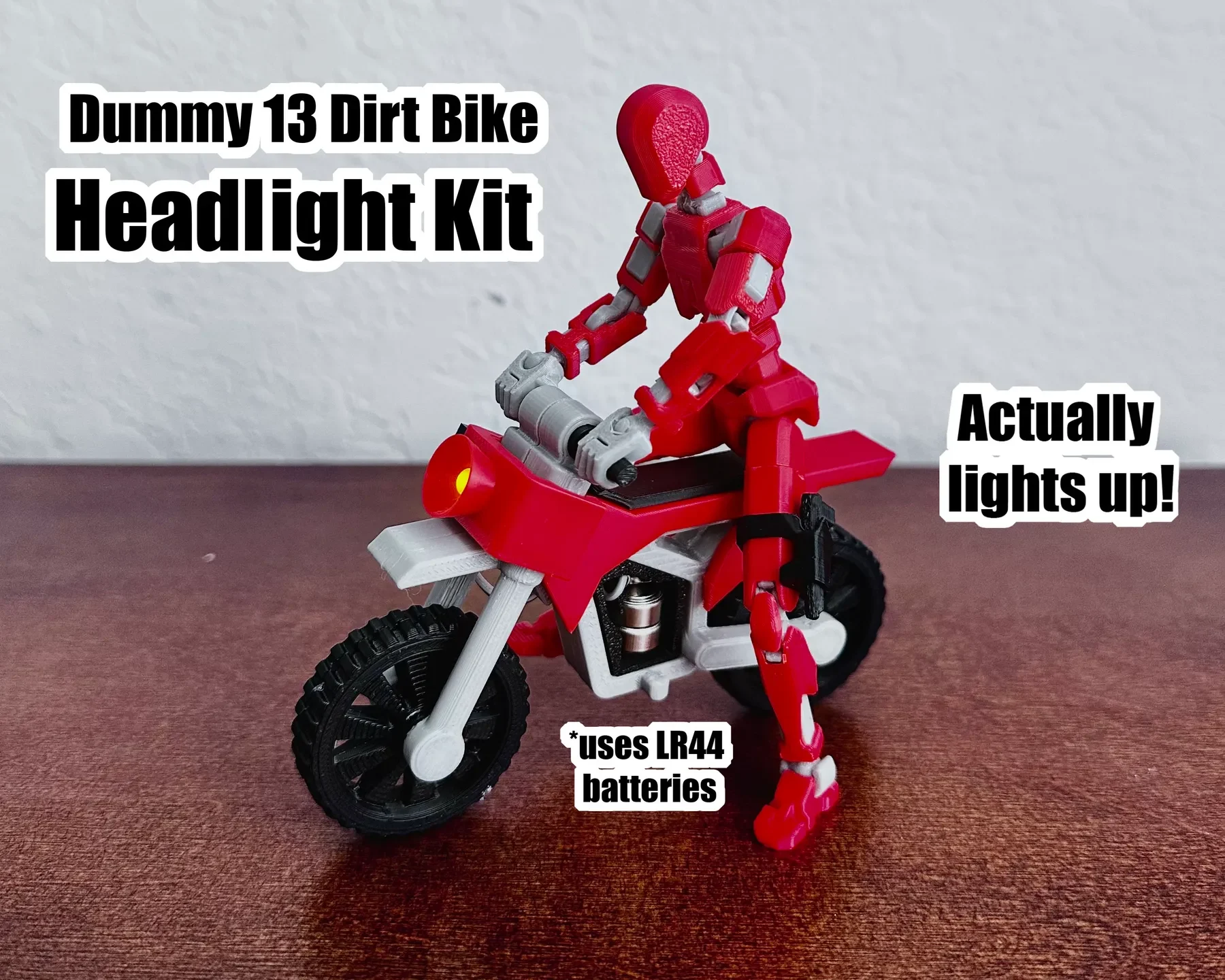

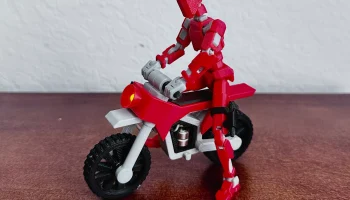

Комплект фар для мотоцикла Dummy 13

Добавьте немного света в свои игры!

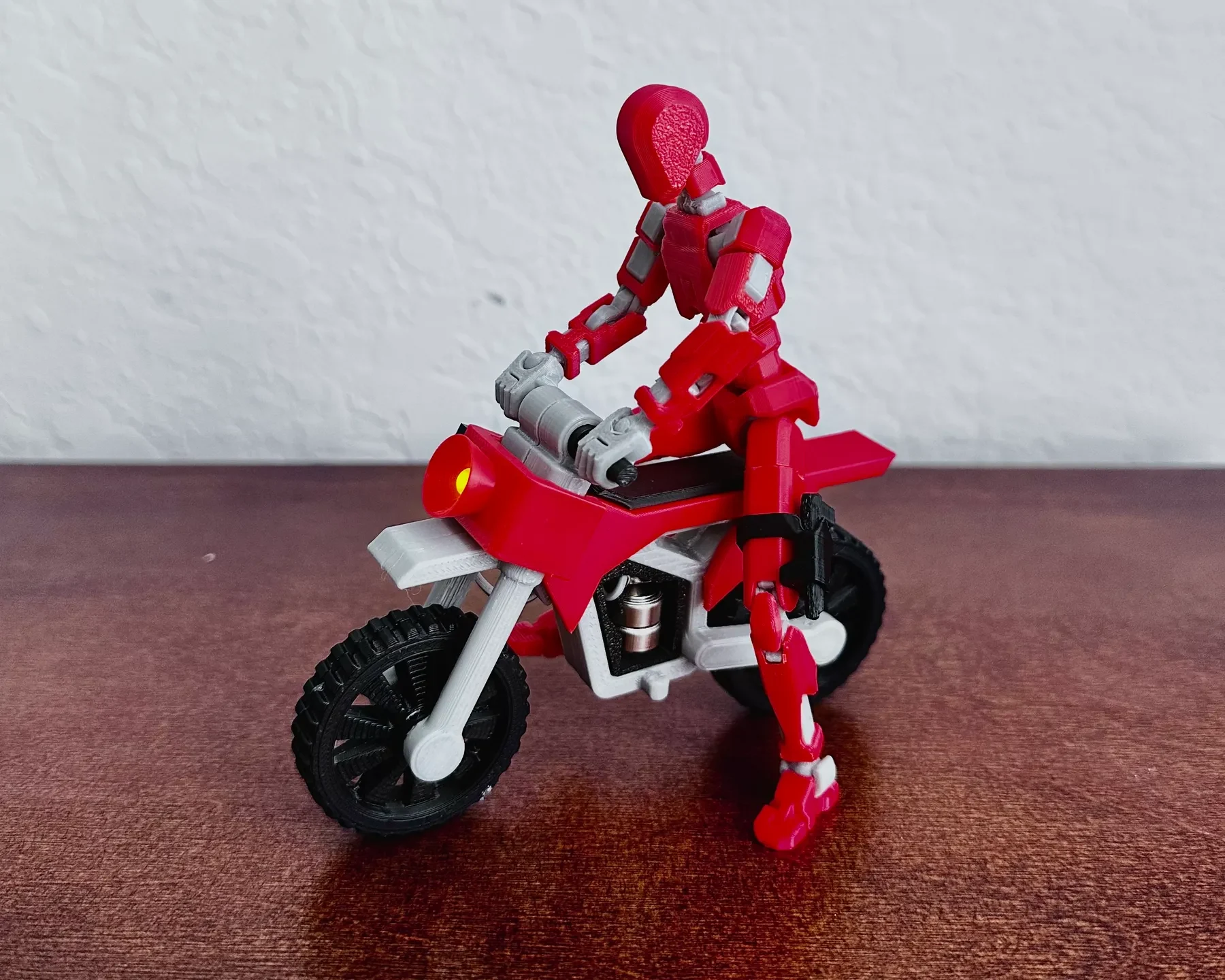

Этот изящный дизайн, предназначенный для питания светодиодов фар, заполняет пустоту, в которой мог бы работать двигатель, путем установки на его место аккумуляторной батареи. Работает от 2-3 батареек типа LR44. (3-4,5 В) Это требует знаний в области электротехники и пайки.

Пожалуйста, действуйте осторожно.

Продолжая использовать этот комплект, вы соглашаетесь с тем, что:

Я, дизайнер, не несу ответственности за телесные повреждения или материальный ущерб. Вы понимаете, что несете единоличную ответственность за любые расходы, возникающие в результате телесных повреждений или материального ущерба, причиненных в результате участия в вышеупомянутой деятельности.

Для этого комплекта требуется:
1x светодиодный светильник
2-3 батарейки LR44
1x резистор 220-330 Ом
2x женских перемычки
Паяльник
Контактная пластина аккумулятора (необязательно, но желательно)
Переключатель (дополнительно, можно отключить с помощью перемычки)
Сборка:
MotoBattPack должен встать на место, но ��рилегает очень плотно.

2. Гнездовые перемычки следует разрезать и зачистить с одной стороны и пропустить через отверстия сбоку.

3. Затем их следует припаять к площадкам для подключения аккумулятора.

4. Установите светодиод в крепление фары.

5. Согните провода так, чтобы они вошли в пазы. (Положительная (анодная) канавка уходит дальше в сторону)

6. Вытащите светодиод и припаяйте резистор к аноду светодиода. (На длинной канавке имеется прорезь для установки резистора.)

7. Обрежьте резистор до такой длины, чтобы можно было надеть на него внутреннюю перемычку в большем отверстии в канавке.

8. Установите крепление на место и подключите перемычки.

9. Установите батарейки

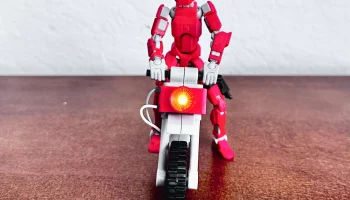

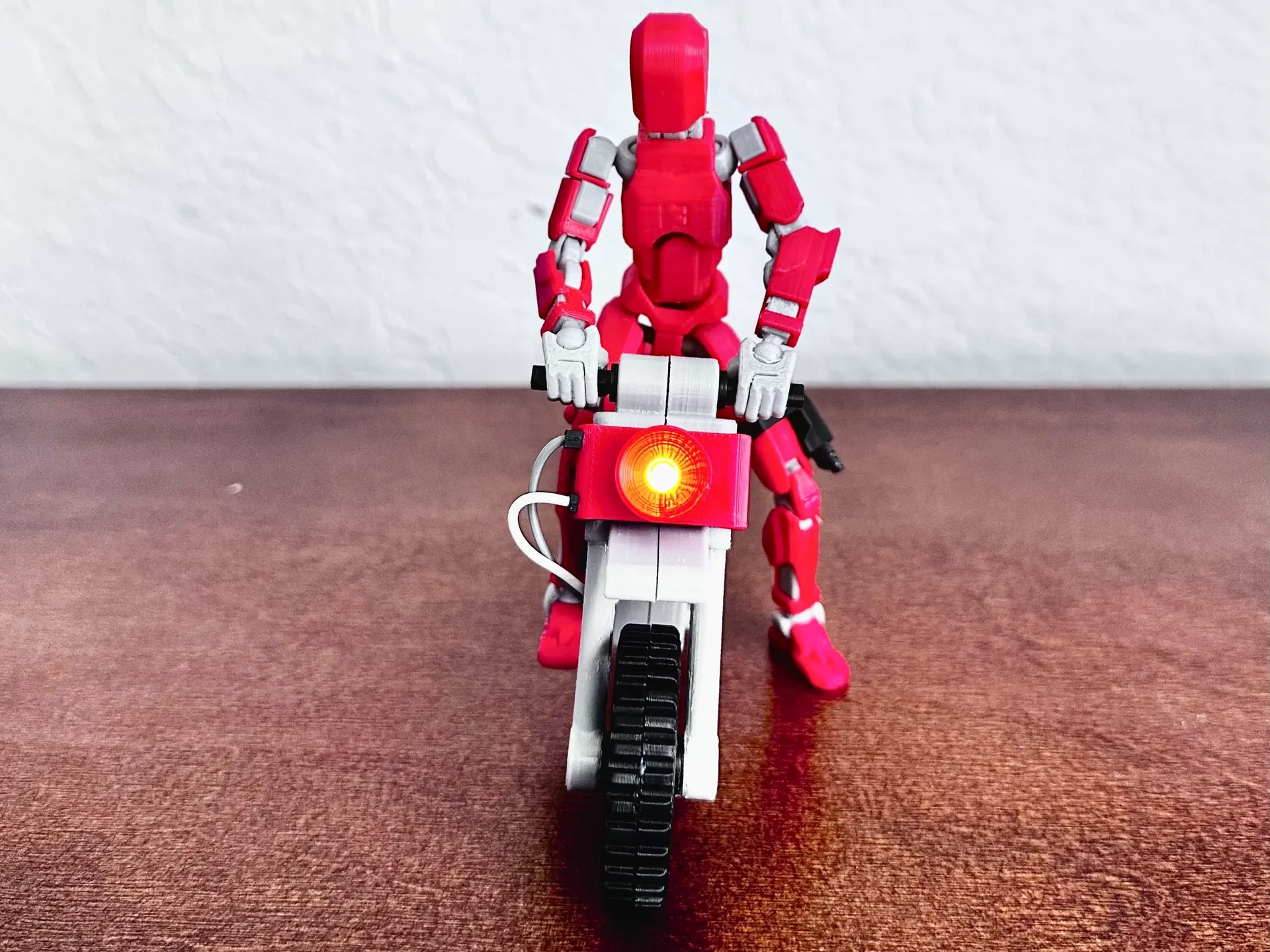

10. ДА БУДЕТ СВЕТ!

Если вы не включили переключатель, его можно включать и выключать, отсоединив розеточную перемычку от крепления фары!

Получайте удовольствие и продолжайте печатать. :)

-тюни

---
