Чехол в стиле ретро для Raspberry Pi 5

Чехол для Raspberry Pi 5 в роли настольного ПК. Я постарался максимально упростить печать и сборку, поэтому модель состоит всего из двух частей.

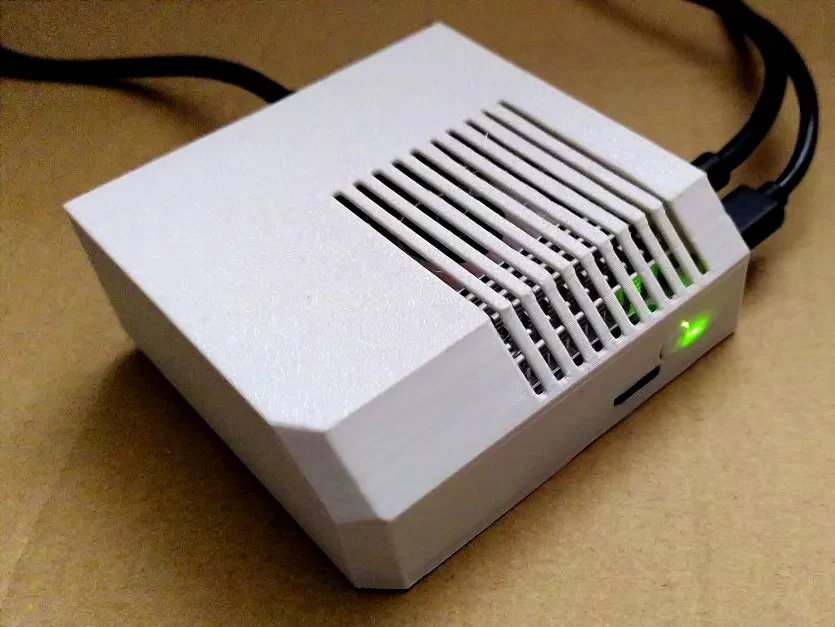

Снаружи

Внешняя оболочка предназначена для скрытия всех винтов и вдохновлена старыми настольными компьютерами и консолями прошлого века.

Внутри

Внутри коробки достаточно места для установки Rpi5 с активным кулером. Также для других целей, например для дополнительного оборудования (делайте что хотите), на стороне самого SBC достаточно места. Чтобы сохранить как можно более низкий профиль (бот не задыхается от охлаждения), недостаточно места для наиболее распространенных HAT (хотя пустое место рядом с Pi потенциально может поместиться в какую-нибудь очень экономичную плату PCIe для NVME).

Печать и сборка
Печать

Я напечатал их из PET-G, потому что Rpi5 с активным охлаждением достигает температуры чуть выше 50°C и боялся повредить PLA.

слой 0,2мм
насадка 0,4мм
скорость 50 мм
Сборка

Сборка может быть немного сложной, но в конечном итоге вы можете использовать для этого более широко доступные товары.

спецификация
М3x5 (2x)
М3x12 (2x)
Нагревательная вставка М3х5 (2 шт.)
Нагревательная вставка M3x3 (2x)
Инструкции
Вставьте в ножки крышки подогреваемые вставки толщиной 3 мм.
Вставьте подогреваемые вставки толщиной 5 мм в два более широких отверстия в ножках снизу.
Расширьте отверстия Pi 5 сверлом 3 мм (правда. Я не собираюсь покупать 4 ви��та и специальные вставки с подогревом только для этого)
Убедитесь, что карта microSD Pi 5 пуста.
Поместите Pi 5 внутрь дна.
Вверните более короткие винты внутрь нагреваемых вставок.
Закройте корпус крышкой и переверните его вверх дном.
Вкрутите более длинные винты внутрь нижней части (они будут удерживать крышку так же, как и Pi 5).
Проверьте зазоры, корпус каждого принтера немного отличается.

В итоге разъемы подошли настолько плотно, что для крепления верхней крышки я использовал только более длинные винты и 2 подогреваемые вставки длиной 3 мм.
