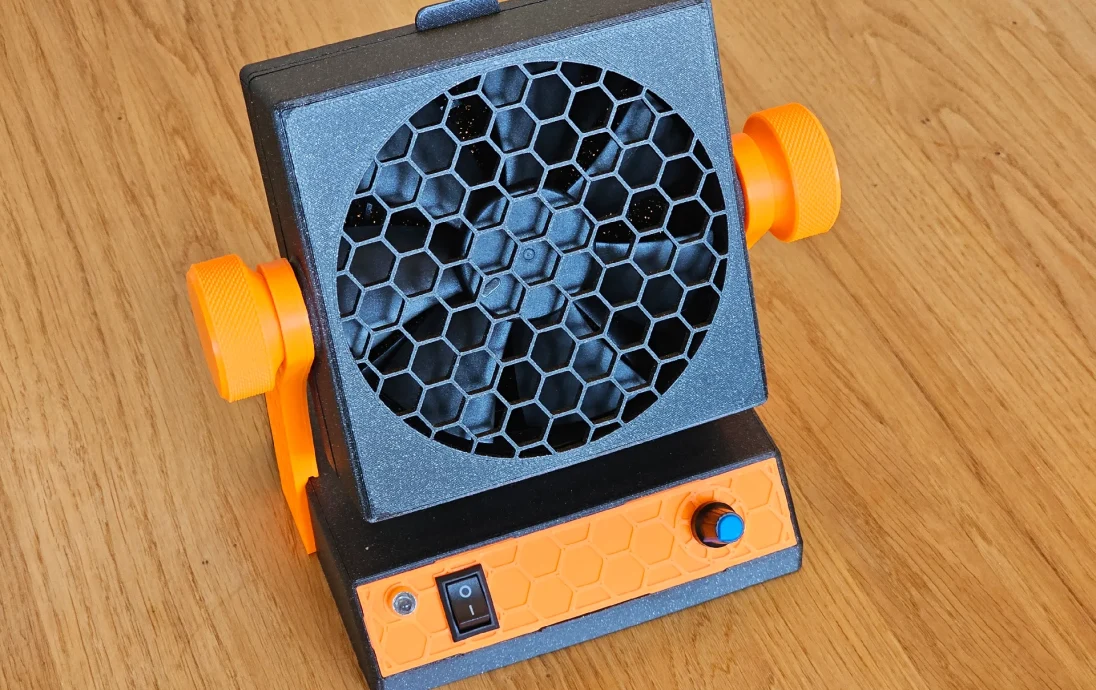

Мощный вытяжной вентилятор для пайки USB-C

Изменения:

Плата зарядного устройства заменена на эту. Обратите внимание, что он балансирует только две батареи из трех, поэтому вам может понадобиться дополнительный 2S BMS. Также обратите внимание, что принципиальная схема, предоставленная продавцом, содержит короткое замыкание — не следует подключать среднюю точку между первой и второй батареями к более длинной стороне платы. Однако вам следует установить здесь перемычку, а также снять резистор рядом с ней. Правильная схема такая:
Нижняя часть была модифицирована для установки таких держателей для батарей 16850. Нижняя часть предназначена для держателей 1S, потому что именно она была у меня дома. :) Вам придется внести изменения, если вы собираетесь использовать 3S.
Проставка должна устанавливаться на потенциометре за передней пластиной.
Я обнаружил, что органические опоры работают намного лучше, чем специальные опоры в исходной модели, поэтому я их удалил.

Плата зарядного устройства крепится двумя винтами с шестигранной головкой M2x6.

Регулятор скорости двигателя крепится четырьмя винтами M3x6.

Удачной печати и сборки!

Обновление от 23 марта 2025 г. (под управлением зарядки)

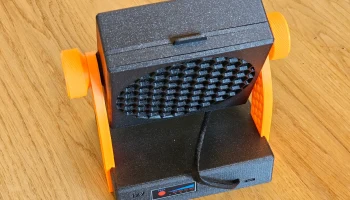

Плата зарядного устройства имеет два светодиода. Один красный и горит при наличии питания USB. Другой — синий, горит во время зарядки и выключается при полной зарядке (и мигает, когда с батареями что-то не так). Я использовал внутренний диаметр 1 мм. оптоволоконный кабель для подачи света от синего светодиода на плате к задней части корпуса. Для этого необходимы следующие компоненты:

base-v2.stl имеет держатель и отверстие для одного конца кабеля
При печати из нескольких материалов можно использовать прозрачный (натуральный) PLA для печати файлаled-window.stl на месте. Для немультиматериальных файлов можно впоследствии приклеитьled-window-tol0.1.stl.
Light-conductor-holder-Holder.stl удерживает другой конец кабеля и удерживается на месте теми же винтами, которые удерживают плату зарядного устройства. Если вам нужно больше места для винтов, вы можете попробовать Light-conditor-holder-Holder-largescrew.stl, но этот держатель не такой прочный, как другой.

Свет не сильно ослабляется кабелем, поэтому я рекомендую отрезать его до достаточной длины, чтобы можно было легко собрать нижнюю часть и основание. Это нормально, если кабель идет петлей.

Обновление 27 марта 2025 г. (просто небольшое переформатирование)
