Велосипедная световая панель и крепление для велосипедног...

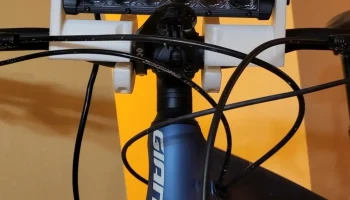

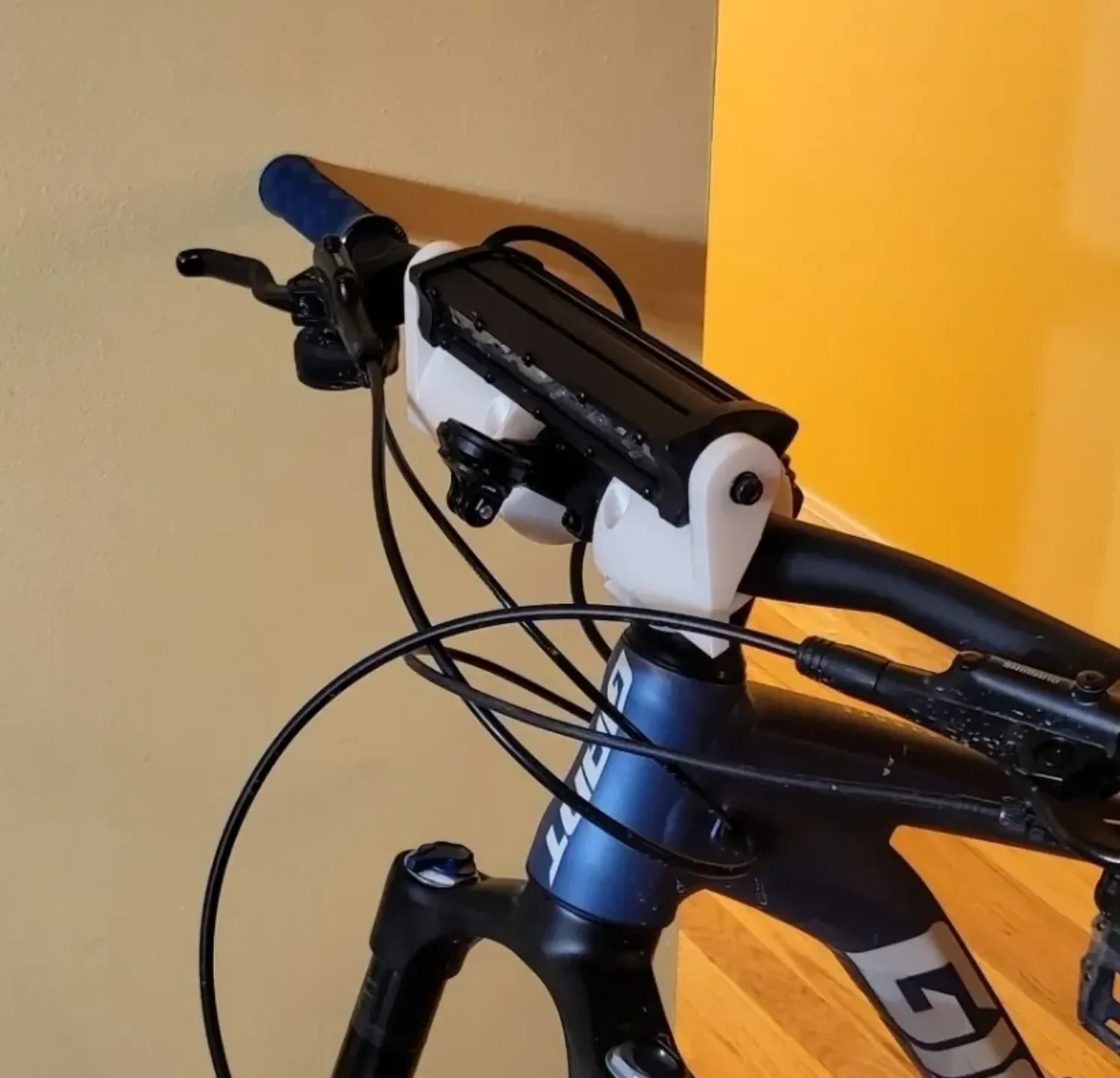

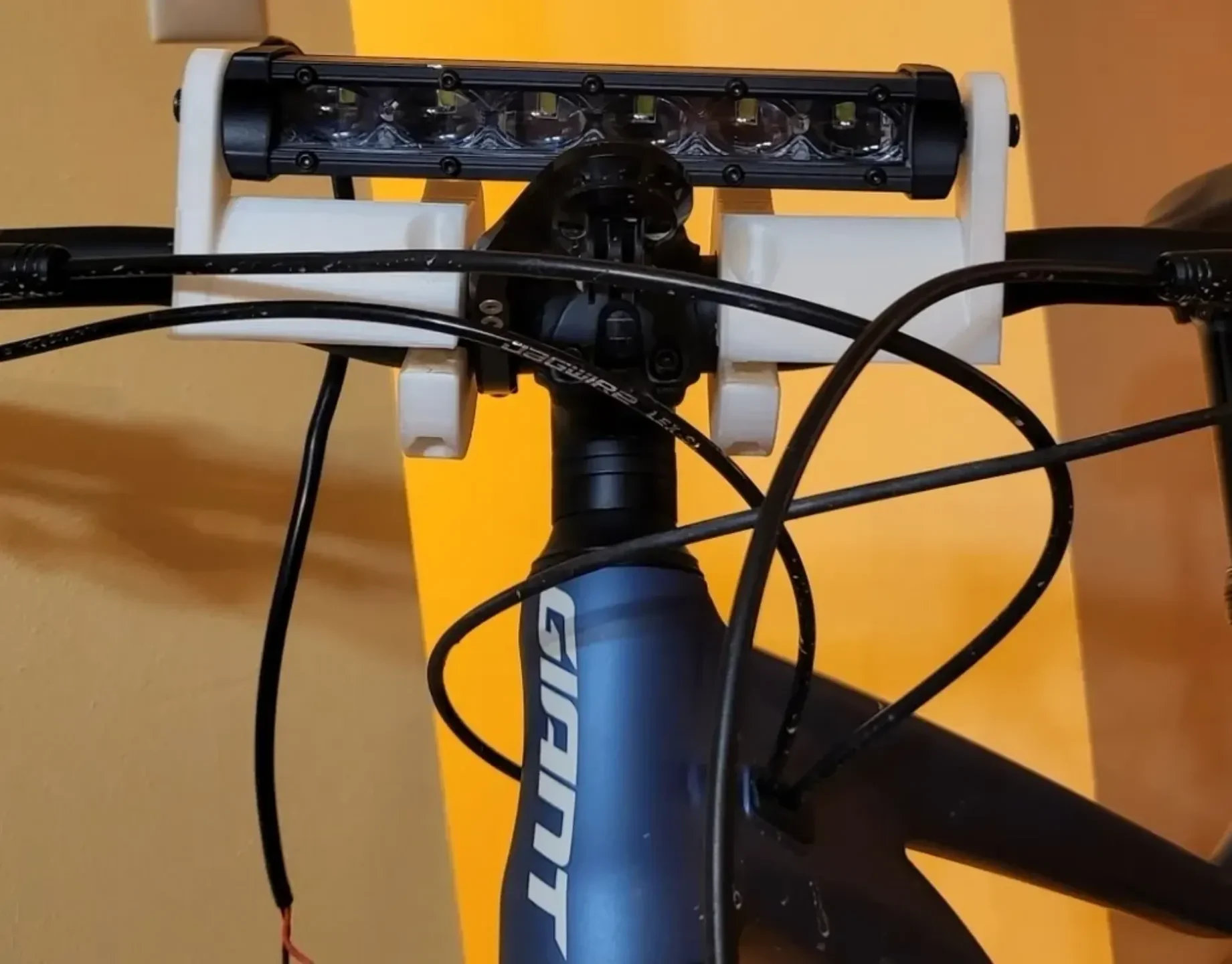

Простое крепление на руль для 6-дюймовой модели. световая полоса на велосипеде. Если у вас нет странного выноса или рулей, которые очень быстро сгибаются, они подойдут большинству, если не всем, рулям диаметром 31,8 мм. Для установки я использовал Giant Stance 2021 года выпуска. Фотографии взяты из незавершенной версии, но очень похожи на текущую версию.

Все еще работаю над печатью окончательных версий и их тестиро��анием, так что все еще может измениться, но я чувствую, что они находятся в достаточно хорошем состоянии, чтобы не было каких-либо серьезных изменений. В зависимости от того, насколько хорошо крепление способно удерживать свет на пересеченной местности, единственное изменение, которое я мог бы внести, — это добавить небольшой канал или увеличить размер монтажных кронштейнов, чтобы можно было вставить немного резины для улучшения сцепления. Также я работаю над способом установки батарей. У меня ��сть приблизительный прототип, в котором используется батарея Milwaukee M12, но на данный момент я сосредоточил все свое время на этой части, так что еще есть над чем работать.

Световая панель, которую я использовал, представляла собой 6-дюймовую световую панель мощностью 96 Вт, найденную на Amazon компанией YCHOW-TECH, и я смог найти ее только в упаковке из двух штук, но они довольно дешевы и кажутся приличного качества.

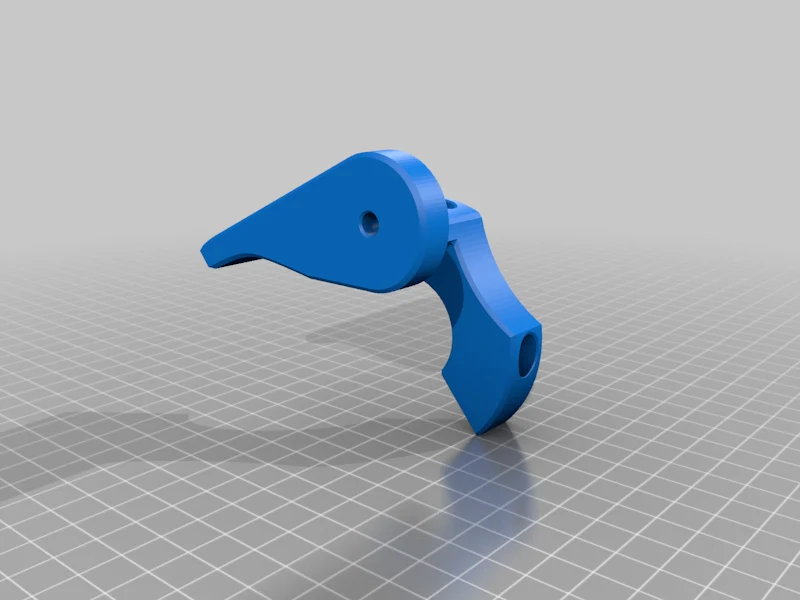

Чтобы использовать крепление для велокомпьютера, вам понадобится немного более длинный болт, чтобы удерживать его. Я даже не пытался создать интерфейс, к которому подключается компьютер, поскольку ранее я сломал официальные интерфейсы, поэтому вам также понадобится одна из сменных вставок K-Edge, а также немного дополнительного оборудования (перечислено ниже). Еще одним преимуществом этого подхода является то, что если он сломается, его очень легко исправить, и вы можете выбирать и / или переключаться между креплениями в стиле Garmin и Wahoo.

Я бы выложил оригинальные файлы деталей, но… Скажем так, вам вполне подойдет использование файлов .obj. Если вам нужны оригинальные файлы fusion360, дайте мне знать, и я пришлю их вам.

Необходимое оборудование:

-без крепления к компьютеру

-Гайки M5 x4

-Болт М5х40 х4

-Болт M5x15 x2 (или любые другие болты, которые идут в комплекте со световой панелью плюс ~8 мм)

-с креплением для компьютера

-Гайки M5 x4

-Болт М5х40 х3

-Болт М5х50 х1

-Болт M5x14 x2 (или любые другие болты, которые идут в комплекте со световой полосой плюс ~8 мм)

-Болт М3х10 х2

-Гайки M3 x2

-Запасная полимерная вставка K-Edge

Вы можете использовать любые головки болтов (я предпочитаю крышку с головкой под торцевой ключ), ЗА ИСКЛЮЧЕНИЕМ болтов M3, которые должны иметь плоскую шляпку с потайной головкой (обычно ее называют просто плоской или FH).

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Цельнометаллическая Мега

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,20-0,15

Заполнение:

20-30

Нить: Amazon Basics PLA, синяя.

Примечания:

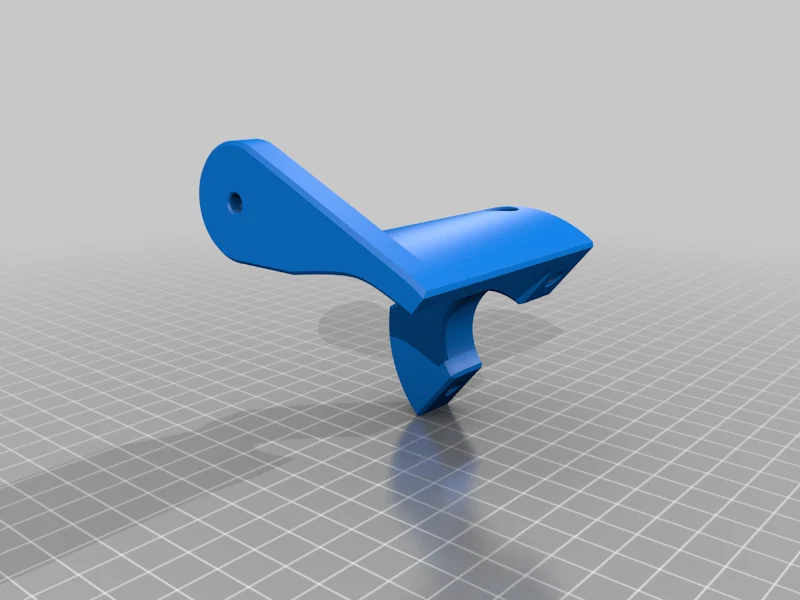

Если хотите, вы можете распечатать все с разрешением 0,2 мм, но я напечатал верхние кронштейны и крепление для компьютера с разрешением 0,15, просто чтобы выглядеть немного лучше.

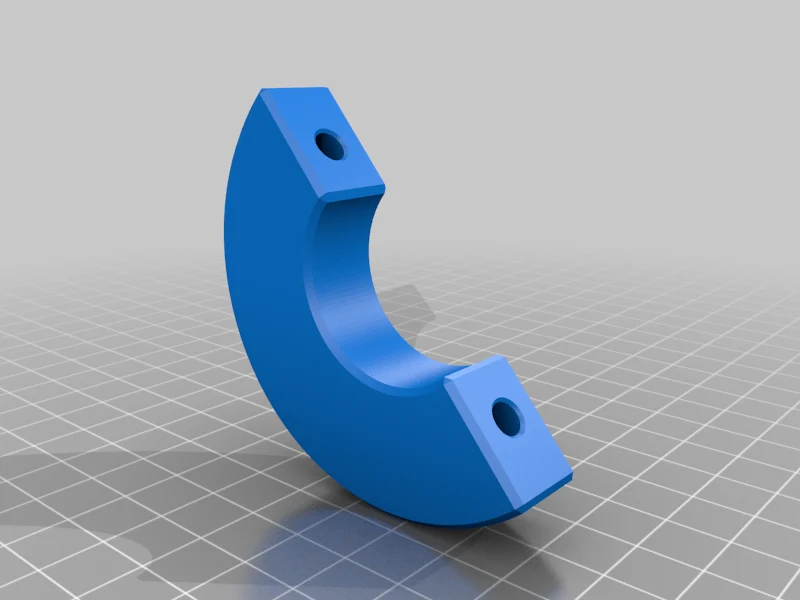

нижний кронштейн и крепление для компьютера напечатаны с заполнением 20%, верхний кронштейн с заполнением 30%, все с сотовым заполнением

с соплом 0,4 мм я напечатал все с помощью 3 оболочек, а затем для отпечатков с разрешением 0,15 мм я сделал 5 верхних и нижних слоев, а для разрешения 0,2 мм я сделал 4.

Если вы просто катаетесь по кросс-кантри, гравию или дороге, я уверен, что вам удастся обойтись меньшим количеством материала, но я планирую проехать по неровн��м трассам, поэтому сообщу, если этого будет недостаточно.
