Компьютерный стол для Gridfinity
Введение

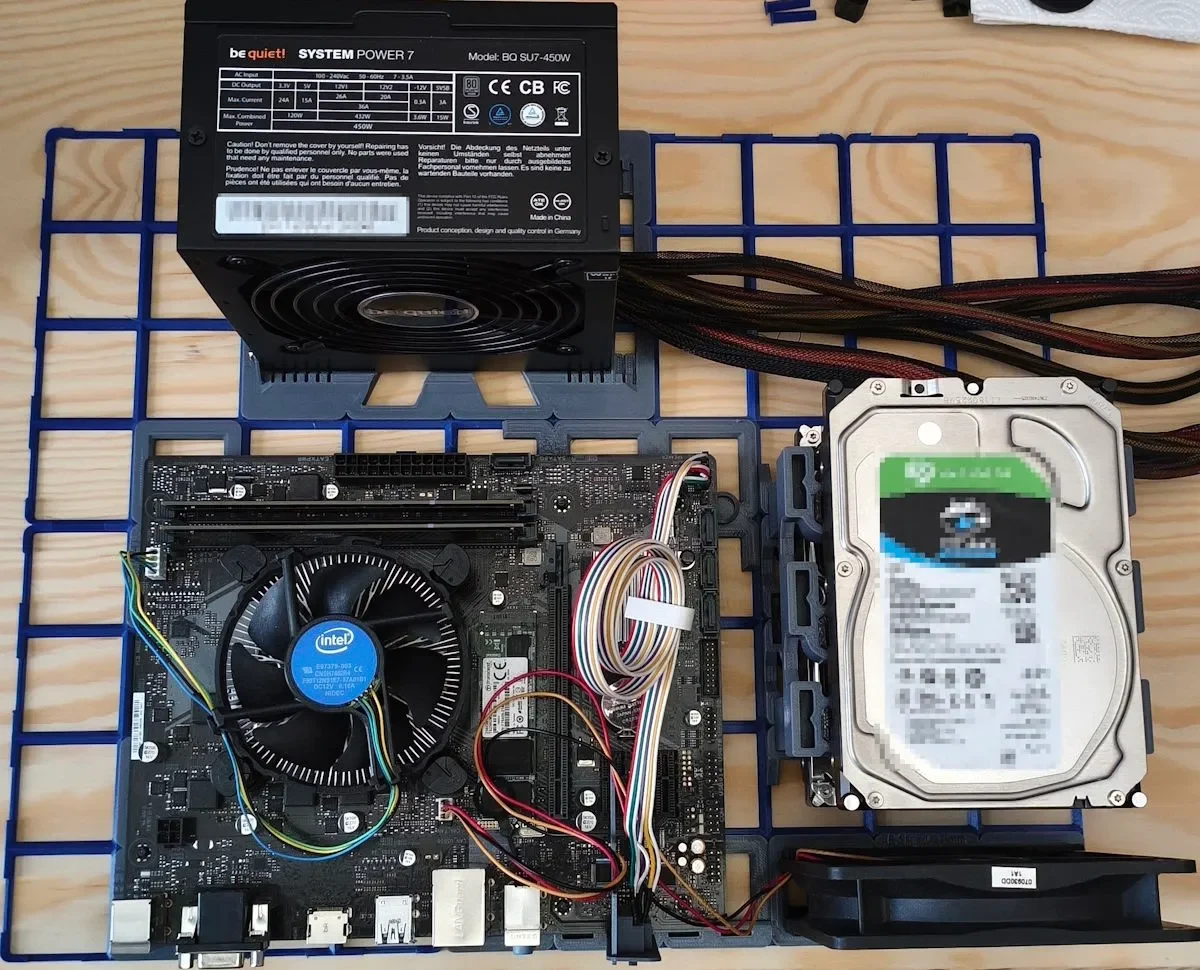

Это держатели компонентов ПК, похожие на настольные, для основания Gridfinity. За исключением самих компонентов (а также переключателей и светодиодов, которые можно найти на корпусе ПК), все можно распечатать на 3D-принтере даже без подставок. Никаких дополнительных деталей не требуется. База Gridfinity не включена (их там много...).
Держатели были разработаны в соответствии со спецификациями соответствующих стандартов (ATX, PCIe и т. д.), насколько это возможно.
Там, где это выгодно, компоненты ПК удерживаются мягкими деталями, чтобы снизить вибрацию и шум. Печатные детали, которые вы видите на фотографиях, были напечатаны/протестированы на принтере Prusa MK4S с диаметром 0,20 мм STRUCTURAL, соплом HF0,4 и двумя материалами:
Серый цвет: eSUN PETG Solid Grey, 20% наполнение Gyroid (мне нравится Gyroid...)
Черный цвет: SUNLU TPU 95A, 15% сотовый наполнитель 3D.
Не должно быть причин не печатать все из PLA или PETG. Но будьте осторожны: некоторые детали могут нуждаться в небольшой шлифовке, поскольку ТПУ более щаден и имеет другие свойства усадки при охлаждении.
Части настольного стола
Это те запчасти, которые доступны на данный момент. Если вам нужно больше, пожалуйста, не стесняйтесь ��прашивать дополнительные детали!
Прочтите следующие разделы, чтобы узнать, какие детали вам нужны.

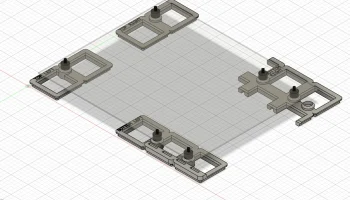

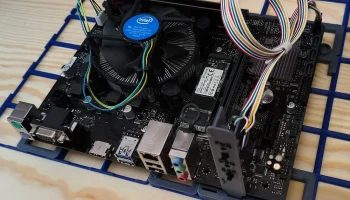

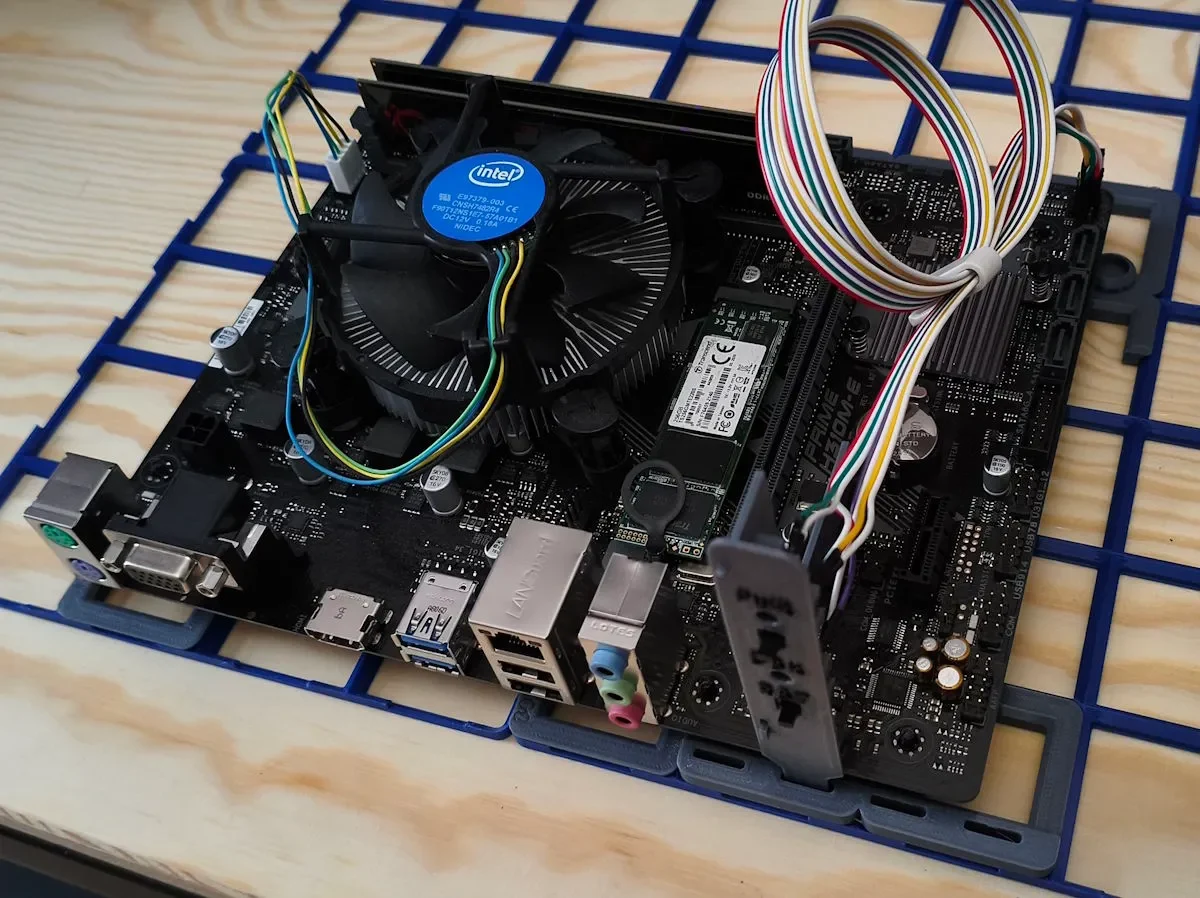

Материнская плата (Flex-ATX/mATX)

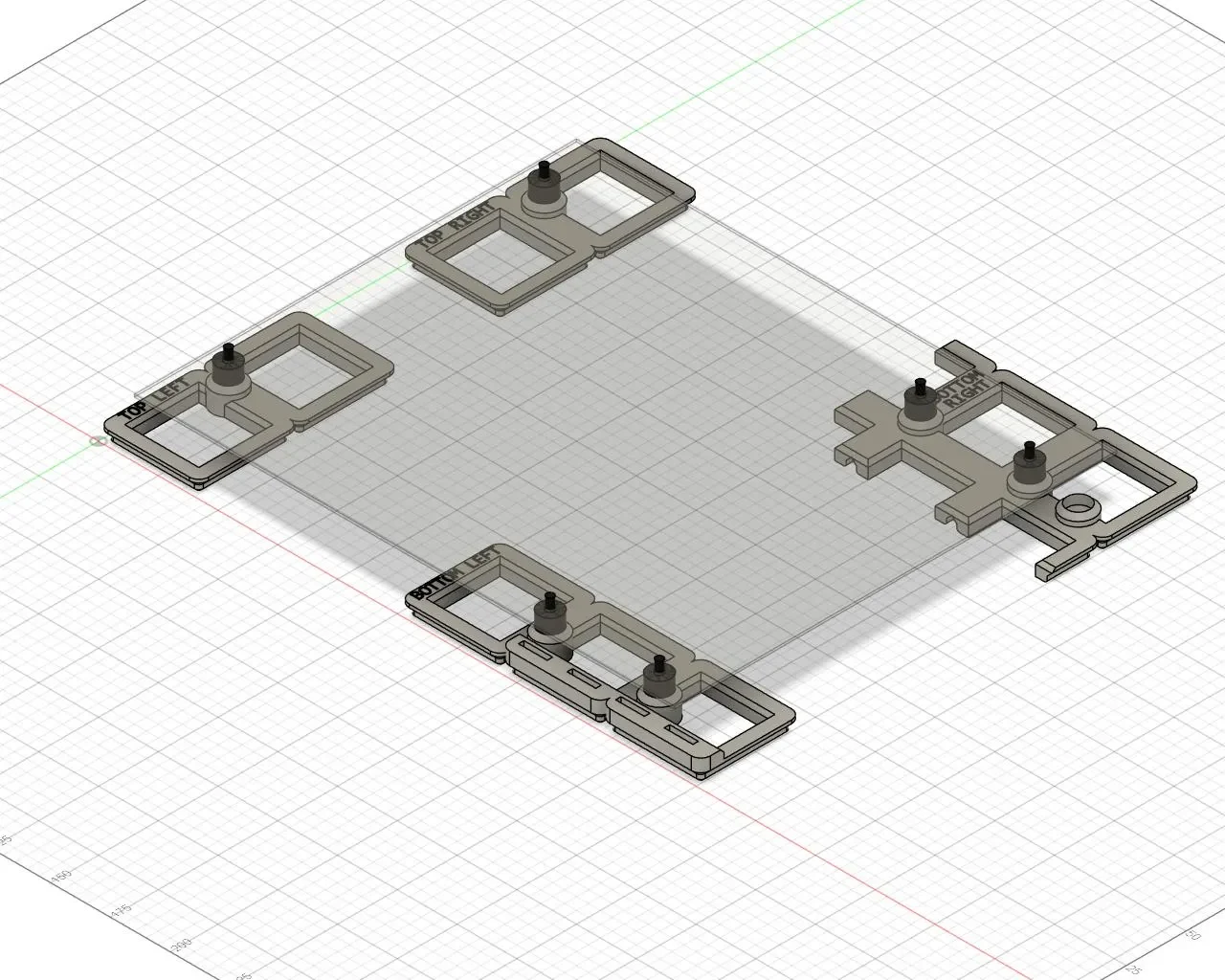

По одному: mATX_top_left, mATX_top_right, mATX_bottom_left и mATX_bottom_right.
Распечатайте столько экземпляров mainboard_standoff, сколько вам нужно, чтобы ваша материнская плата могла безопасно лежать на держателе.
Если вам нужен небольшой держатель для кнопок питания и сброса, а также светодиодов питания и жесткого диска, вы можете попробовать pcie_switch_card плюс кронштейн. Он предназначен для установки в слот PCIe x1 (и выше) и может содержать две квадратные (8,6x8,6 мм) кнопки и два стандартных светодиода.
ВНИМАНИЕ: Несмотря на то, что карта была тщательно разработана в соответствии со стандартом PCIe и протестирована на плате mATX, существует вероятность повреждения слота PCIe (например, если угловая форма краев карты была напечатана неправильно). Используйте его на свой страх и риск!

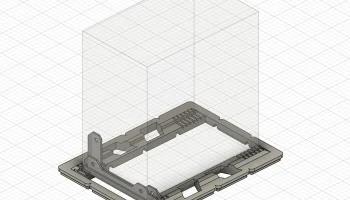

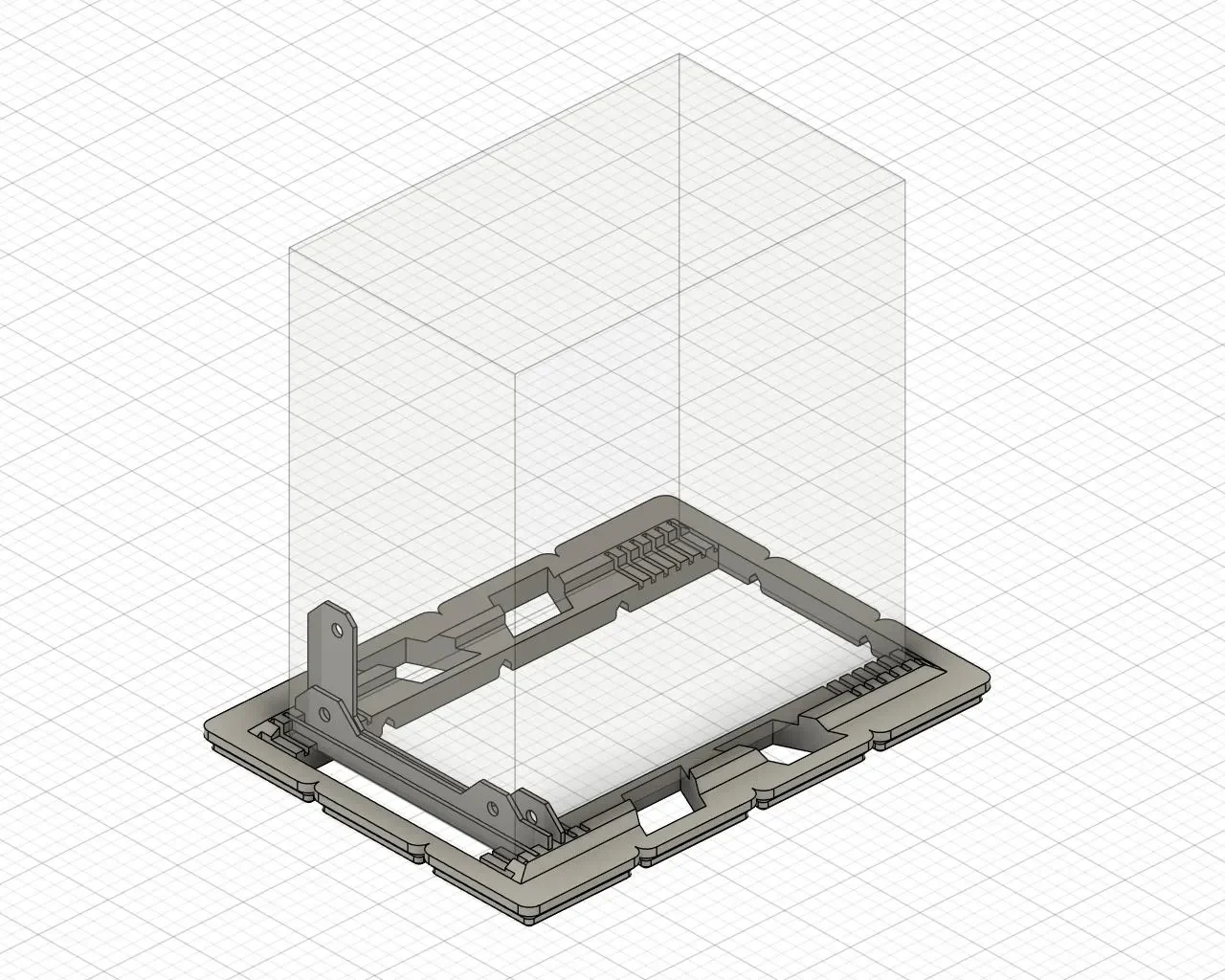

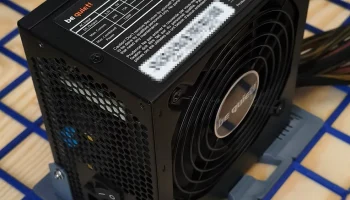

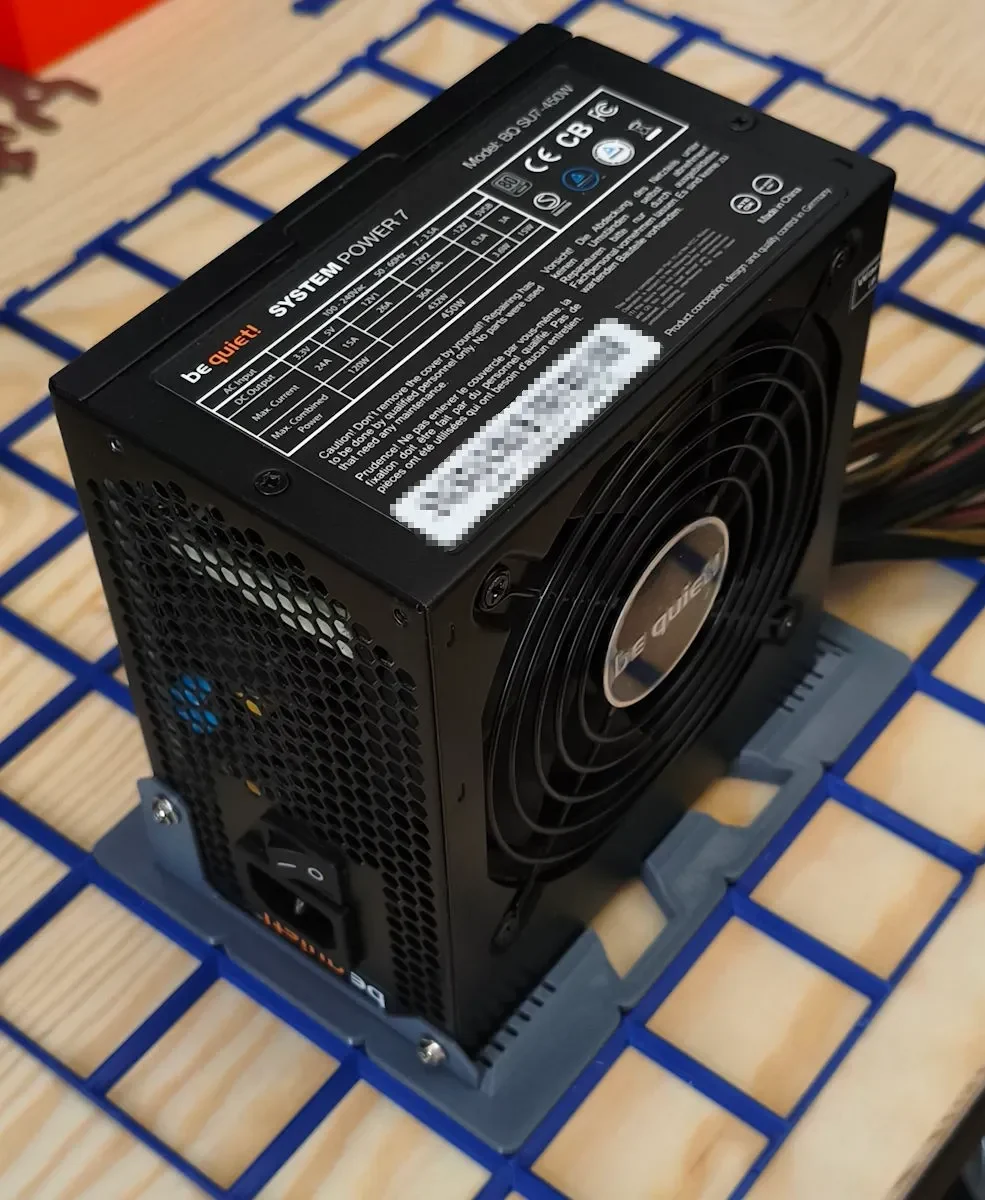

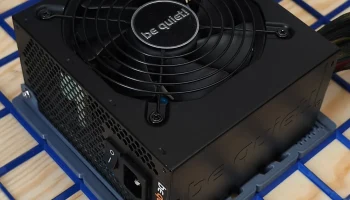

Блок питания (АТХ)
В зависимости от того, хотите ли вы держать блок питания горизонтально или вертикально, напечатайте psu_h_base или psu_v_base.

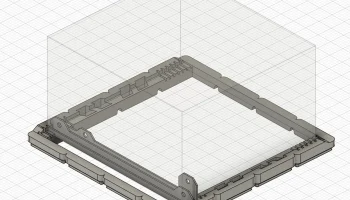

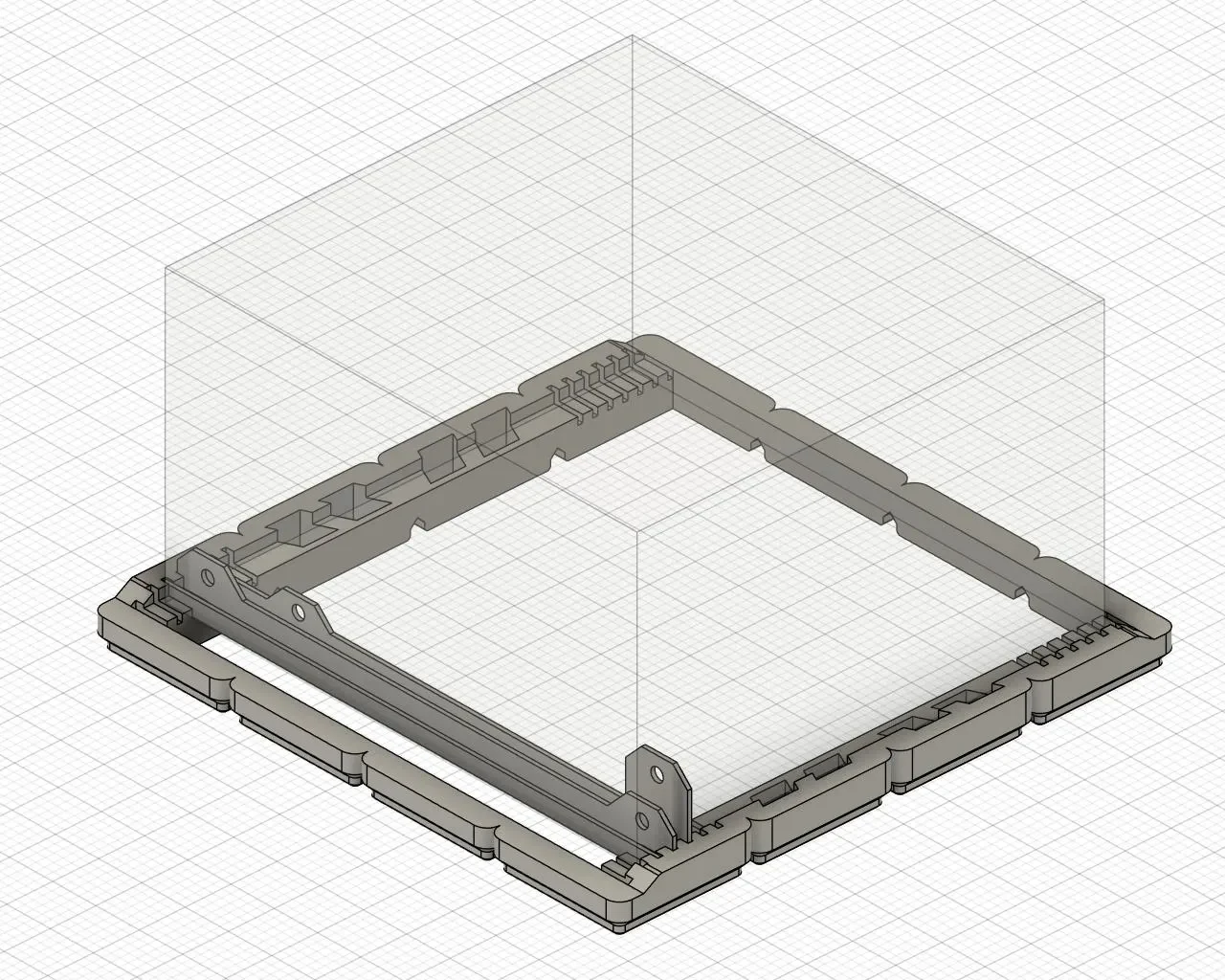

Так называемые «пластины» используются для удержания блока питания на месте. Существует две версии крепления к блоку питания, в зависимости от желаемой ориентации блока питания, и «простая» версия. Простую версию можно использовать для удержания задней части блока питания (но в этом нет необходимости, если вы используете привинченную переднюю панель).

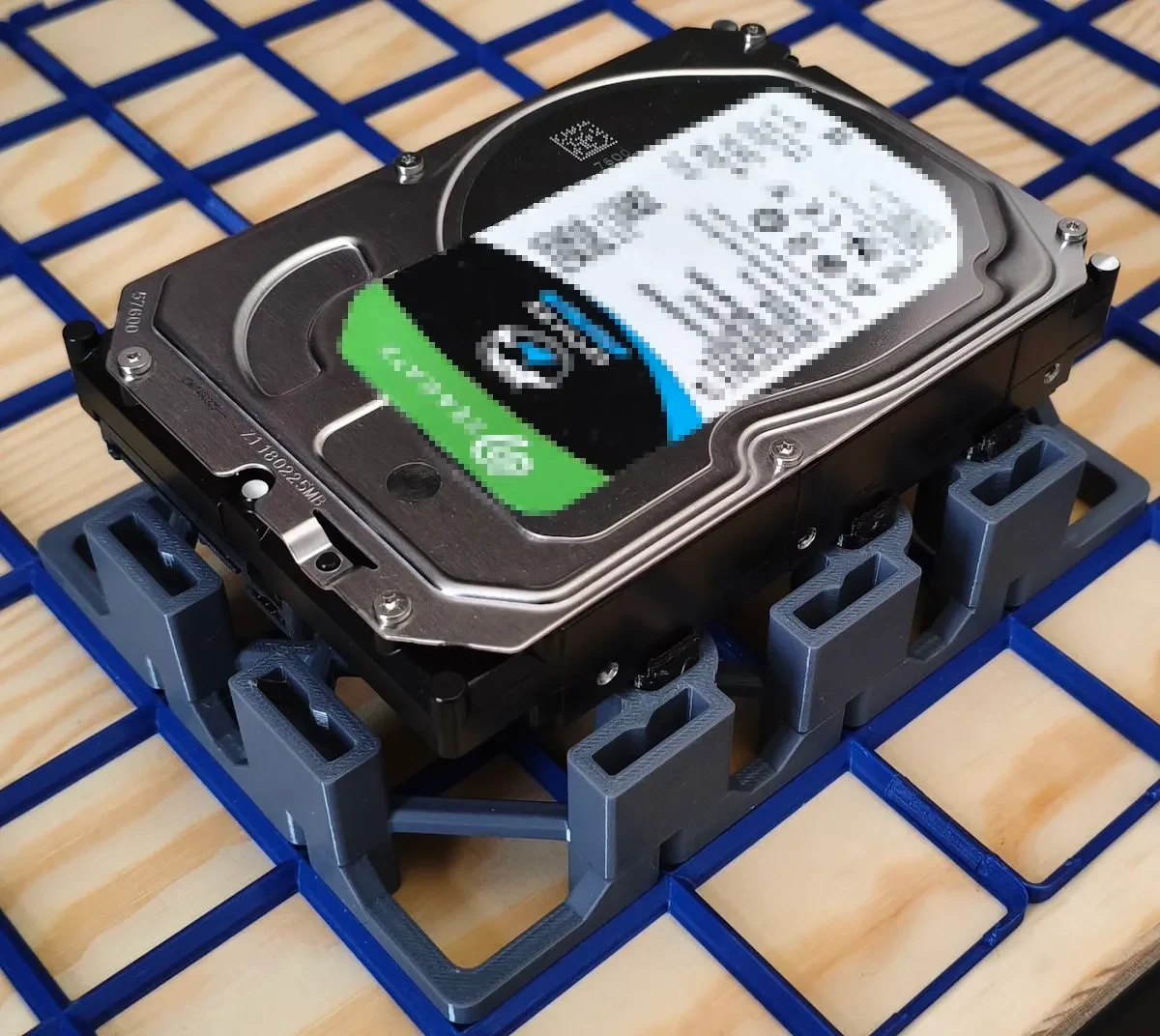

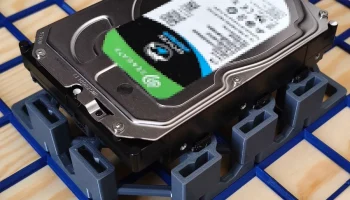

Жесткий диск (3,5 дюйма)
Существует две версии держателей жестких дисков, обе можно штабелировать.

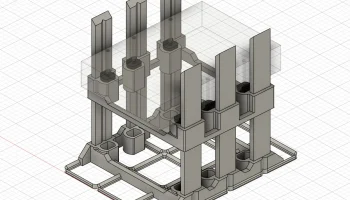

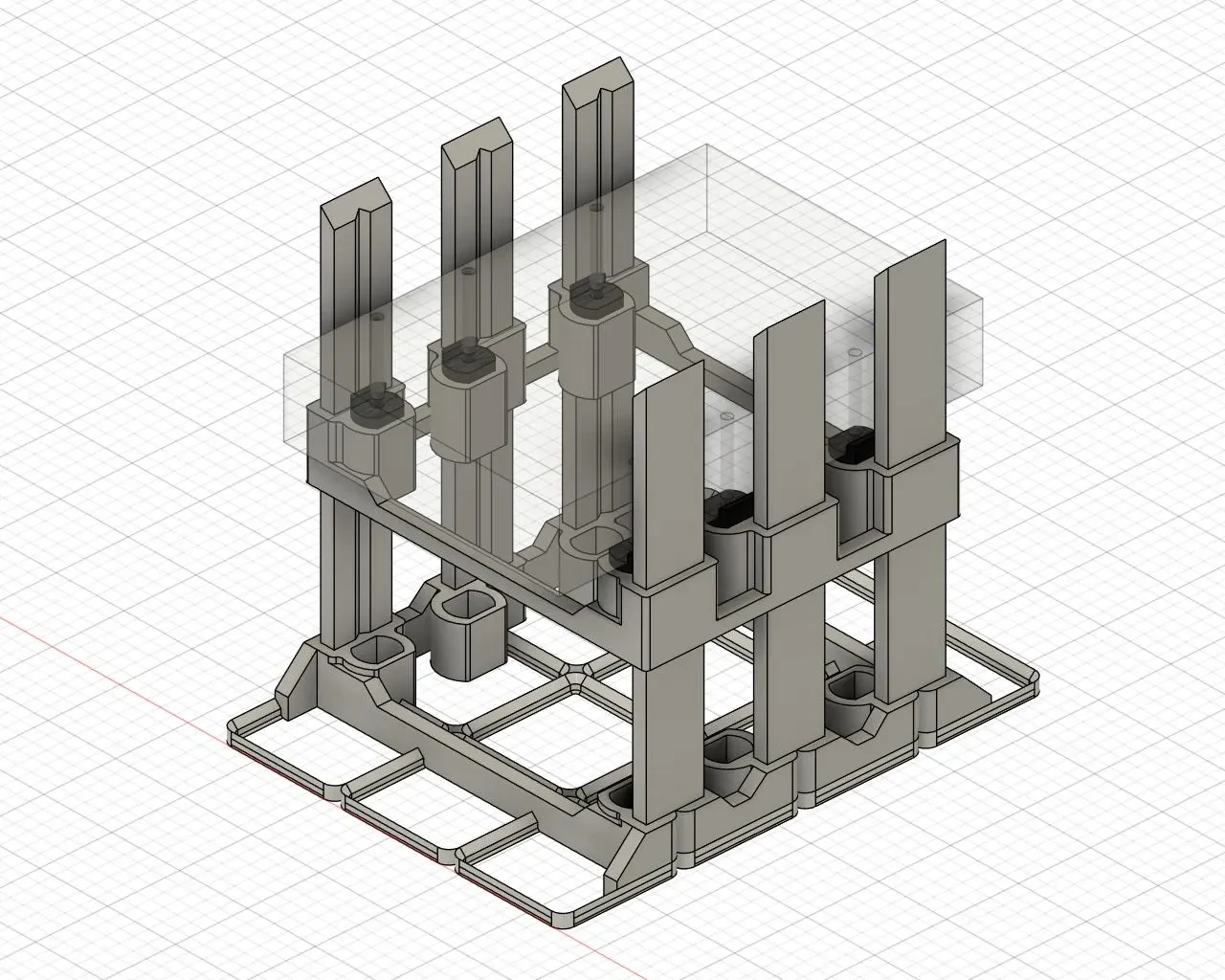

Для версии 1 необходимы hdd_35in_v1_grid_adaptor, hdd_35in_v1_base и немного hdd_35in_short_pillar (восемь экземпляров, если вы хотите использовать все возможности, но двух или четырех будет достаточно). Чтобы разместить еще один жесткий диск сверху, вам понадобится еще один hdd_35in_v1_base и немного hdd_35in_long_pillar (опять же, восемь экземпляров, если вы хотите сделать все возможное, но четырех будет достаточно).
На каждый HDD понадобится шесть «площадок». Проверьте нижнюю часть жесткого диска, есть ли отверстия для винтов в соответствующих местах или нет. Стандарт определяет шесть положений для отв��рстий для винтов, но на всех проверенных мной дисках их было только четыре. Выведите hdd_35in_pad_with_pin, если есть отверстие для винта, чтобы предотвратить соскальзывание жесткого диска. Напечатайте hdd_35in_pad_without_pin, если отверстия нет, чтобы просто положить на него жесткий диск.

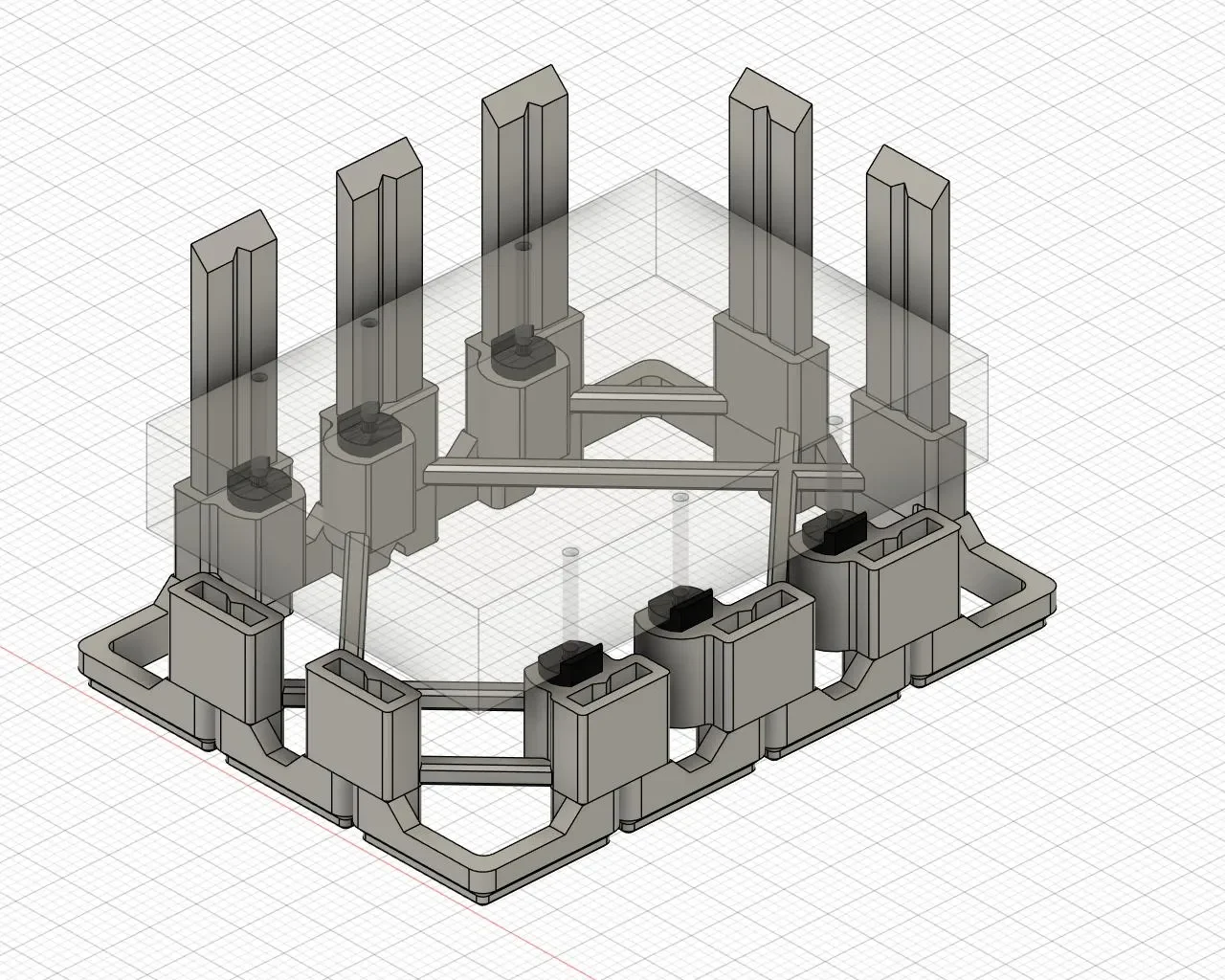

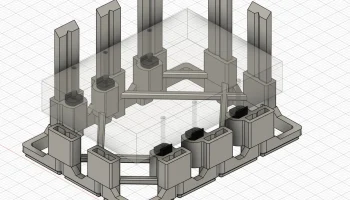

Версия 2 представляет собой уменьшенную версию оригинальной версии 1 без ущерба для функциональности. В нем всего шесть столпов вместо восьми в v1. Кроме того, вы можете поместить жесткий диск в сам Grid_adaptor, уменьшив количество деталей, которые необходимо распечатать (и, таким образом, сэкономив материал). Он совместим с версией 1, а это означает, что шесть столпов версии 2 находятся в тех же положениях, что и соответствующие элементы в версии 1.
Для одного HDD понадобится hdd_35in_v2_grid_adaptor и шесть «площадок» (так же, как и с v1). Для установки еще одного жесткого диска сверху вам пон��добится hdd_35in_v2_base, шесть «площадок» и немного hdd_35in_long_pillar (шесть, если вы хотите сделать все возможное, но четырех будет достаточно).
Вентилятор (120 мм)
В вертикальном положении он удерживает один 120-мм вентилятор. Детали удерживают вентилятор только за счет фрикционной посадки и подходят для вентиляторов с разными
