Двунаправленный механический двоичный счетчик (модульный)...

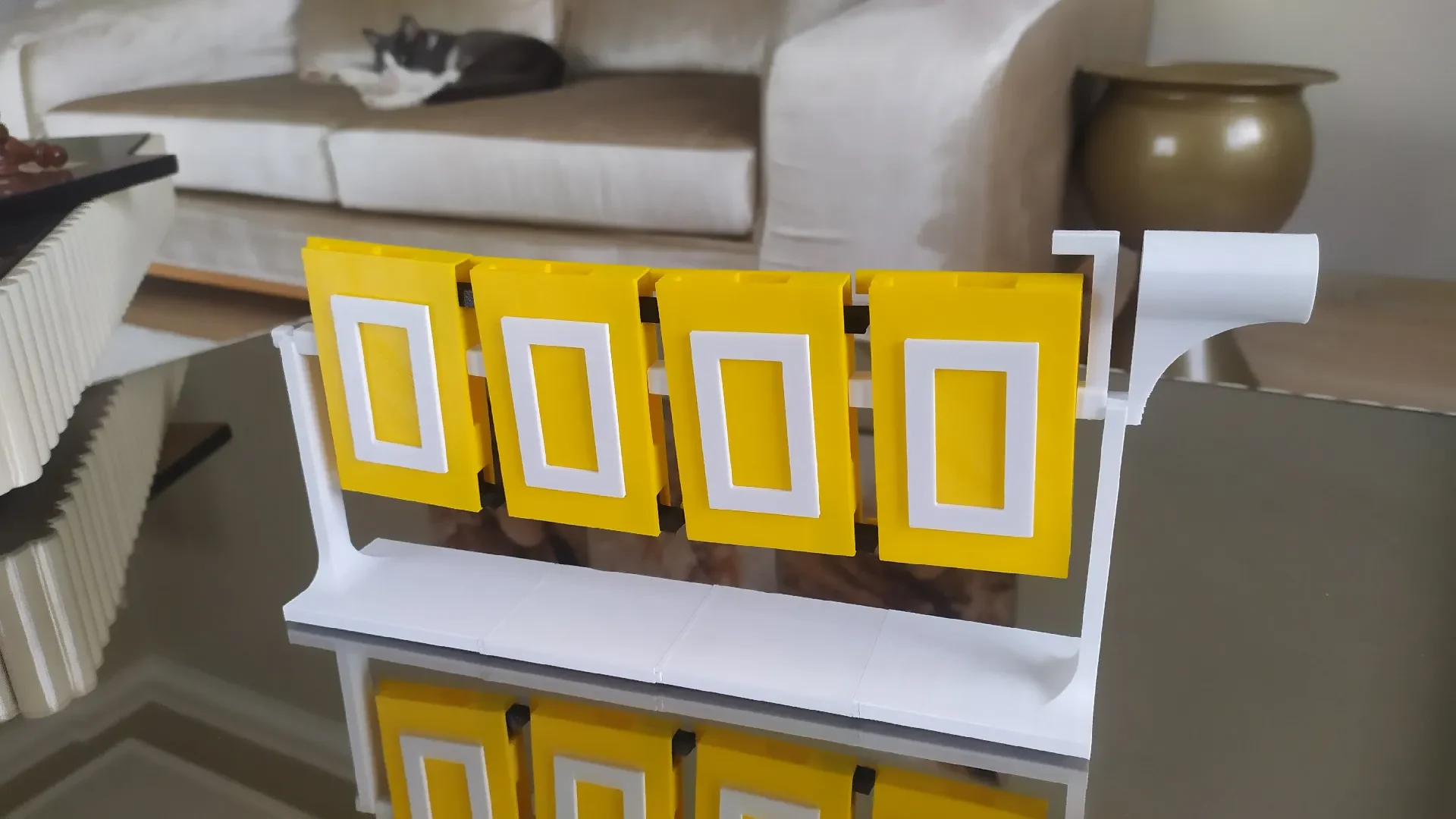

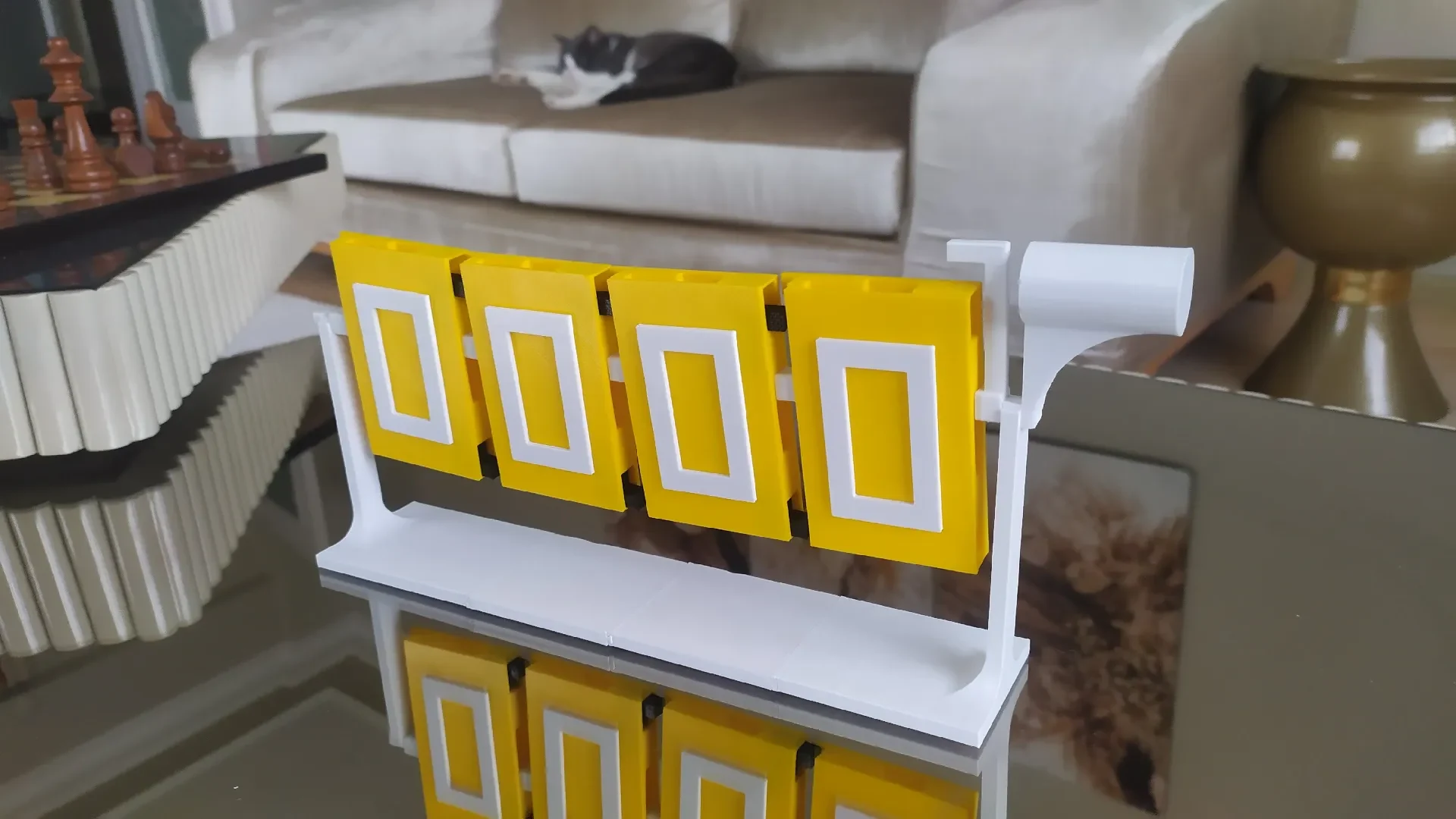

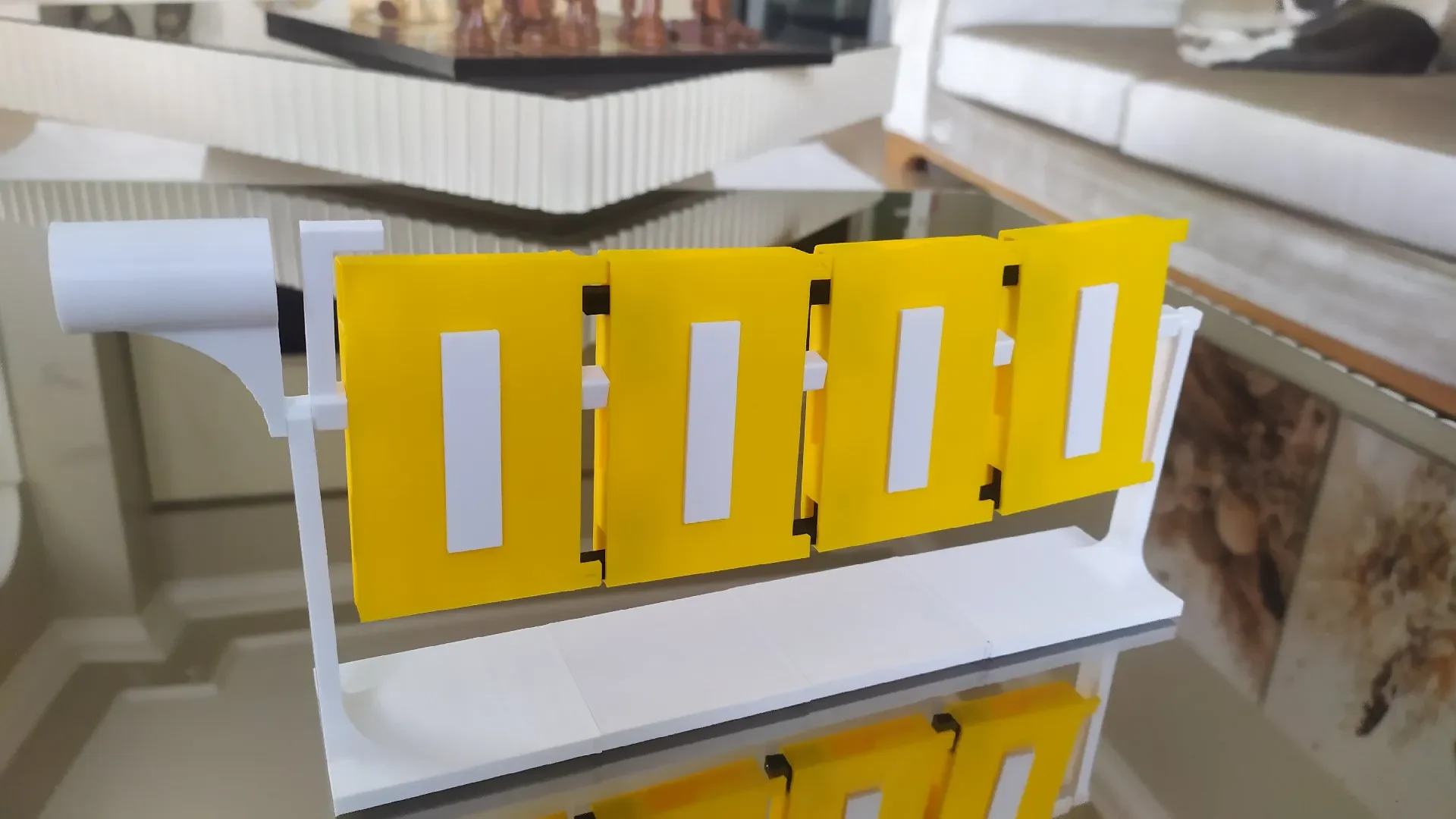

Полностью механический двоичный счетчик, который может считать в прямом и обратном направлении. Он модульный, поэтому вы можете расширить его до любой цифры.

Обновление 07.04.2024

Я модифицировал основания, разъемы, ручки и добавил замок с левой стороны, чтобы повысить долговечность конструкции.
Я изменил часть one_side для поддержки двунаправленной функциональности.

Для того, чтобы сделать один «компонент», вам нужно

нулевая сторона x1

одна_сторона x1

ноль х1

один х1

нести_кусок x2

разъем х1

Для базы:

Mid_base x (количество компонентов — 2)

левая_база x1

правая база x1

handle_connector (печать с поддержкой) x1

замок (печать с поддержкой) x1

Затем вы можете сложить их вместе и завершить сборку с помощью ручки. Я покидаю эту сборку, чтобы каждый мог поиграть.

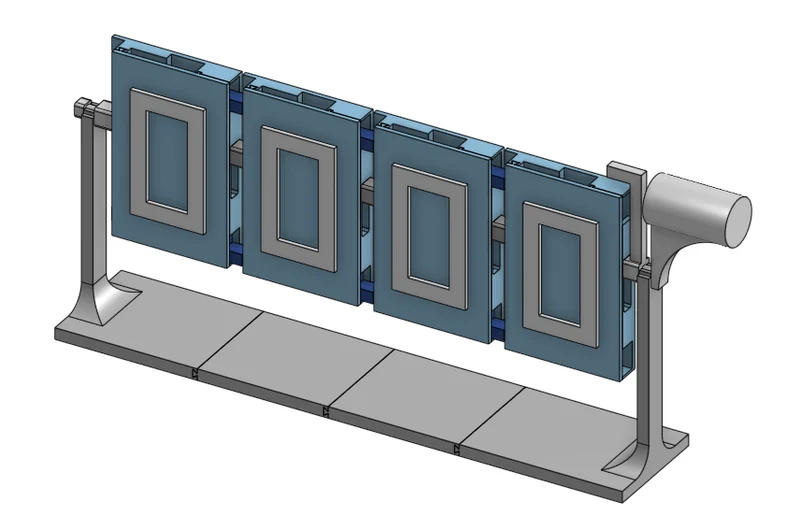

V2

https://cad.onshape.com/documents/f6d0b90611b7d2bdcc9fa510/w/4853c7ce18bd8fc2b67c3fde/e/c1dcc5efb36532eca3db1477

V1
https://cad.onshape.com/documents/ba2302744a642a2c7c61b6d8/w/efc27a218cb2c4ba97 b978c1/e/34ea1ceb099a65448f088213?renderMode=0&uiState=6686bd3e3061dc322dc8aa94

Распечатать инструкции

В поддержке нуждаются только handle_connector и lock.

Печать с текущей ориентацией.
