Настраиваемый корпус для ПК DeepCool CC360 с сетчатой ​​п...

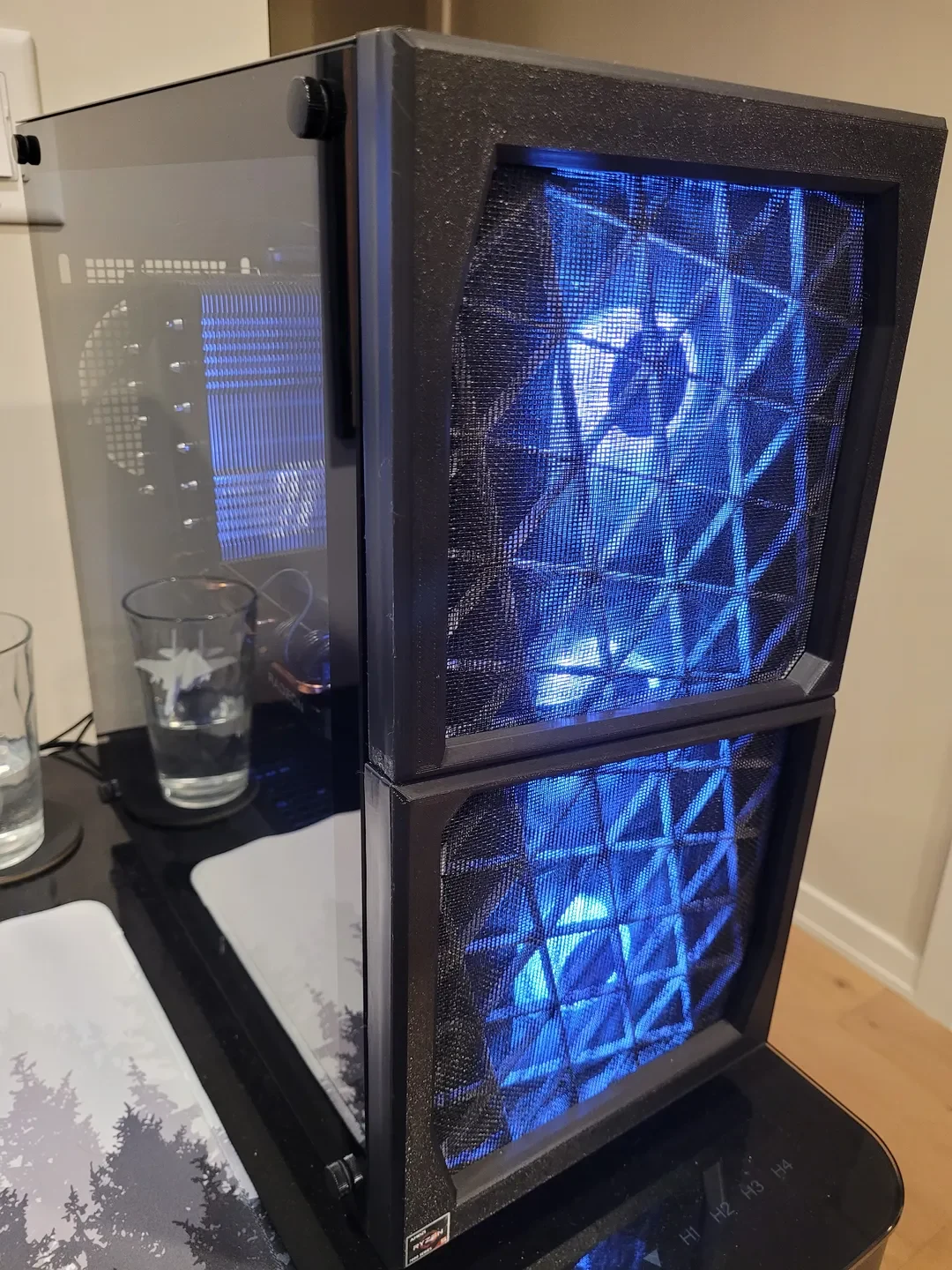

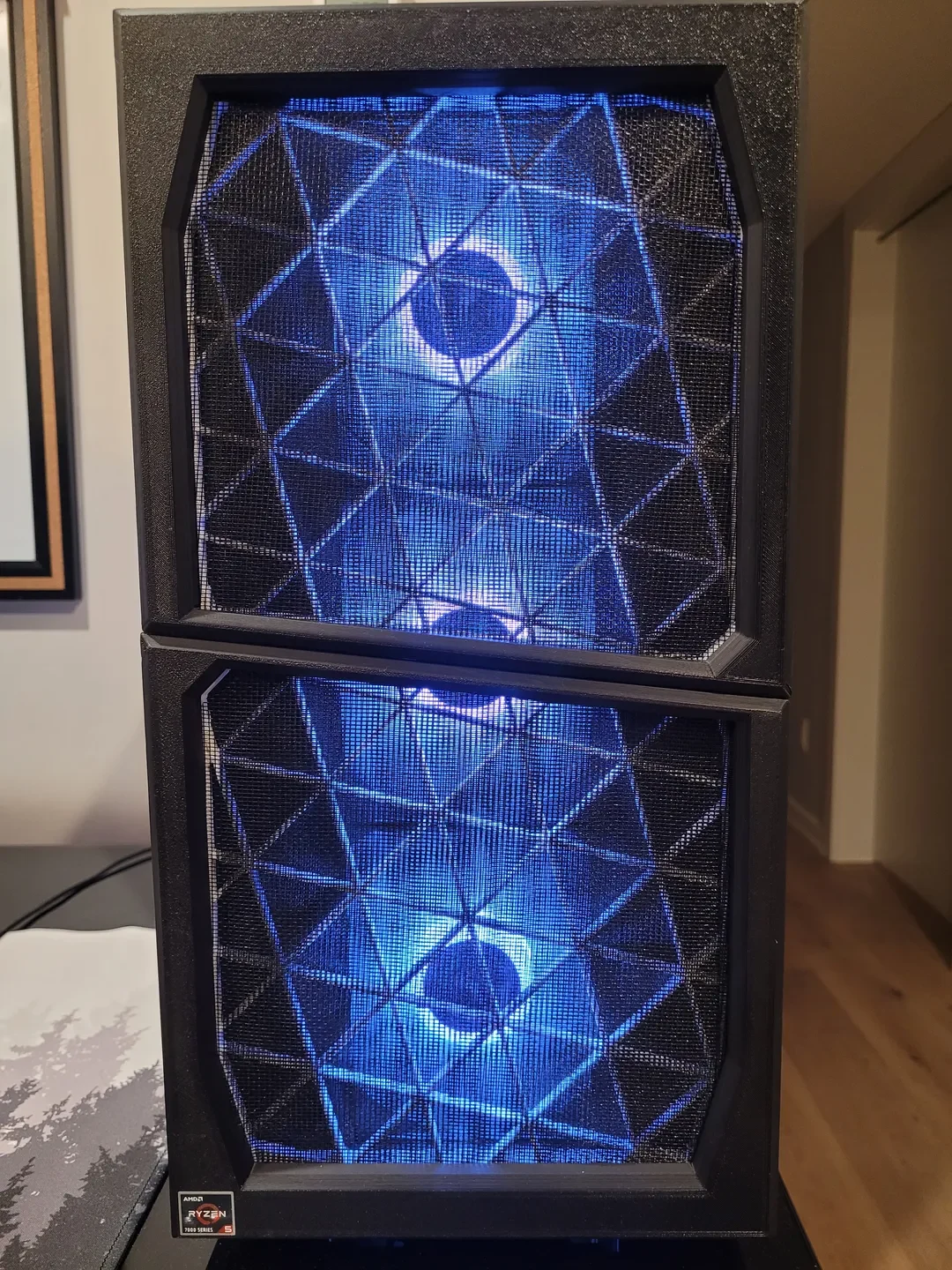

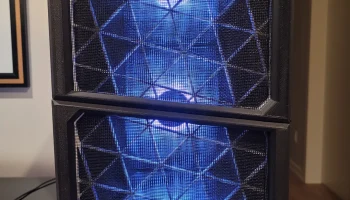

Меня не устраивал ни внешний вид, ни воздушный поток моего корпуса для ПК DeepCool CC360, поэтому я разработал эту замену. Для сборки не требуется ни клея, ни винтов.

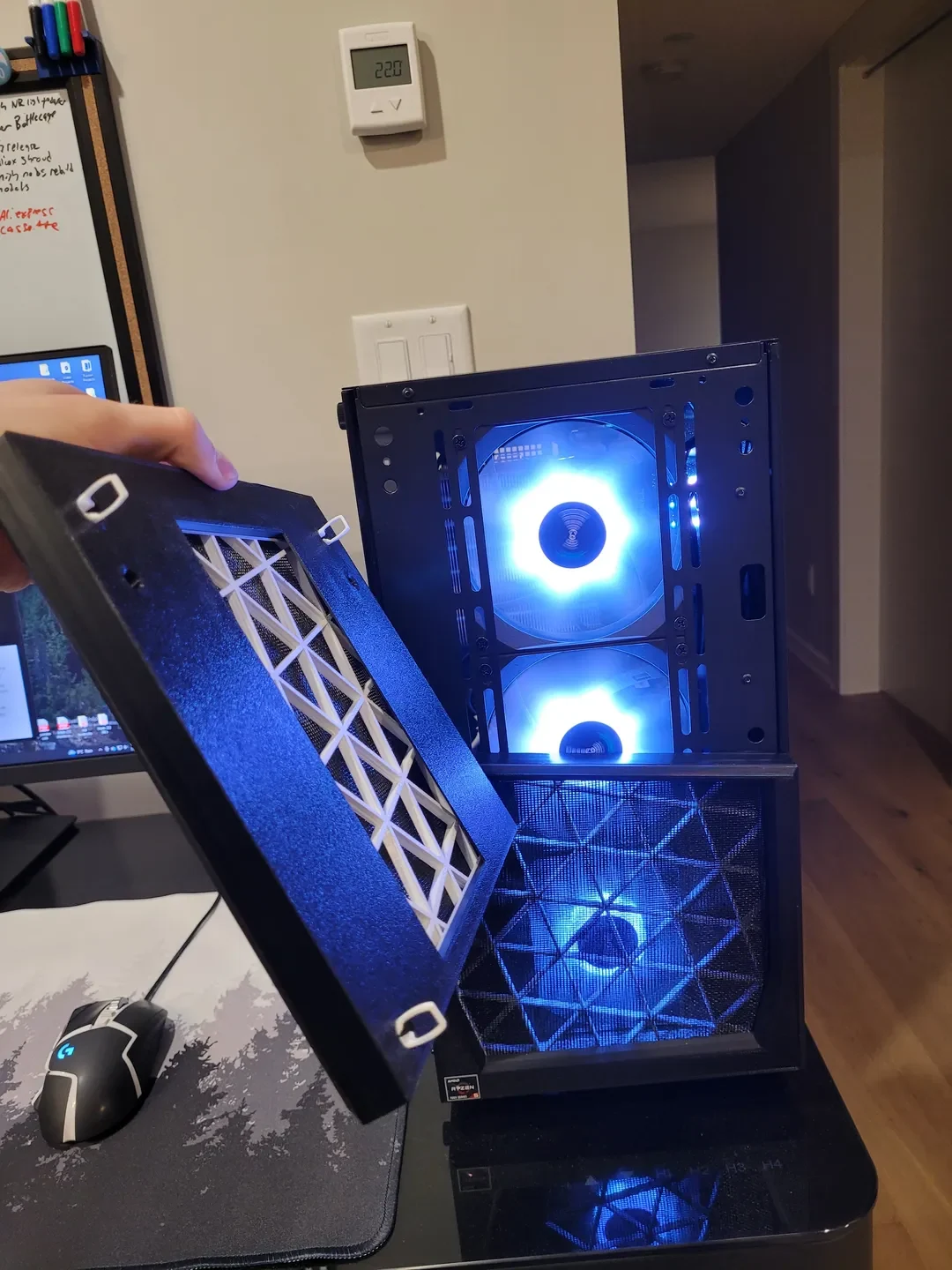

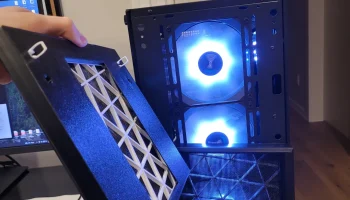

Передняя пластина состоит из 2-х половин. Каждый из которых состоит из трех частей «сэндвича», состоящего из:

1) Опорная пластина, расположенная между корпусом, с фасками, скрывающими листовой металл корпуса.

2) Передняя пластина, удерживающая опорную пластину сетки на месте.

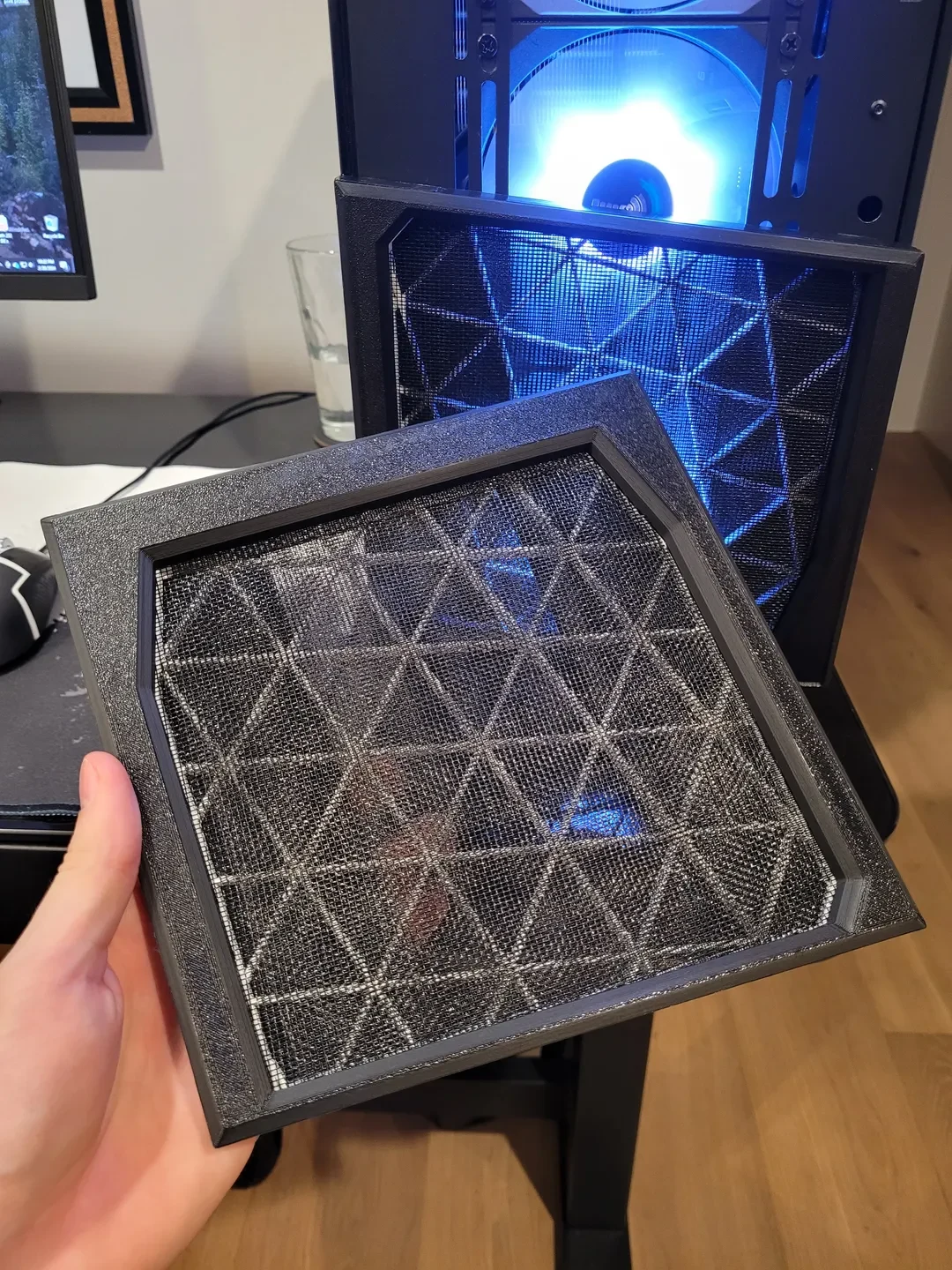

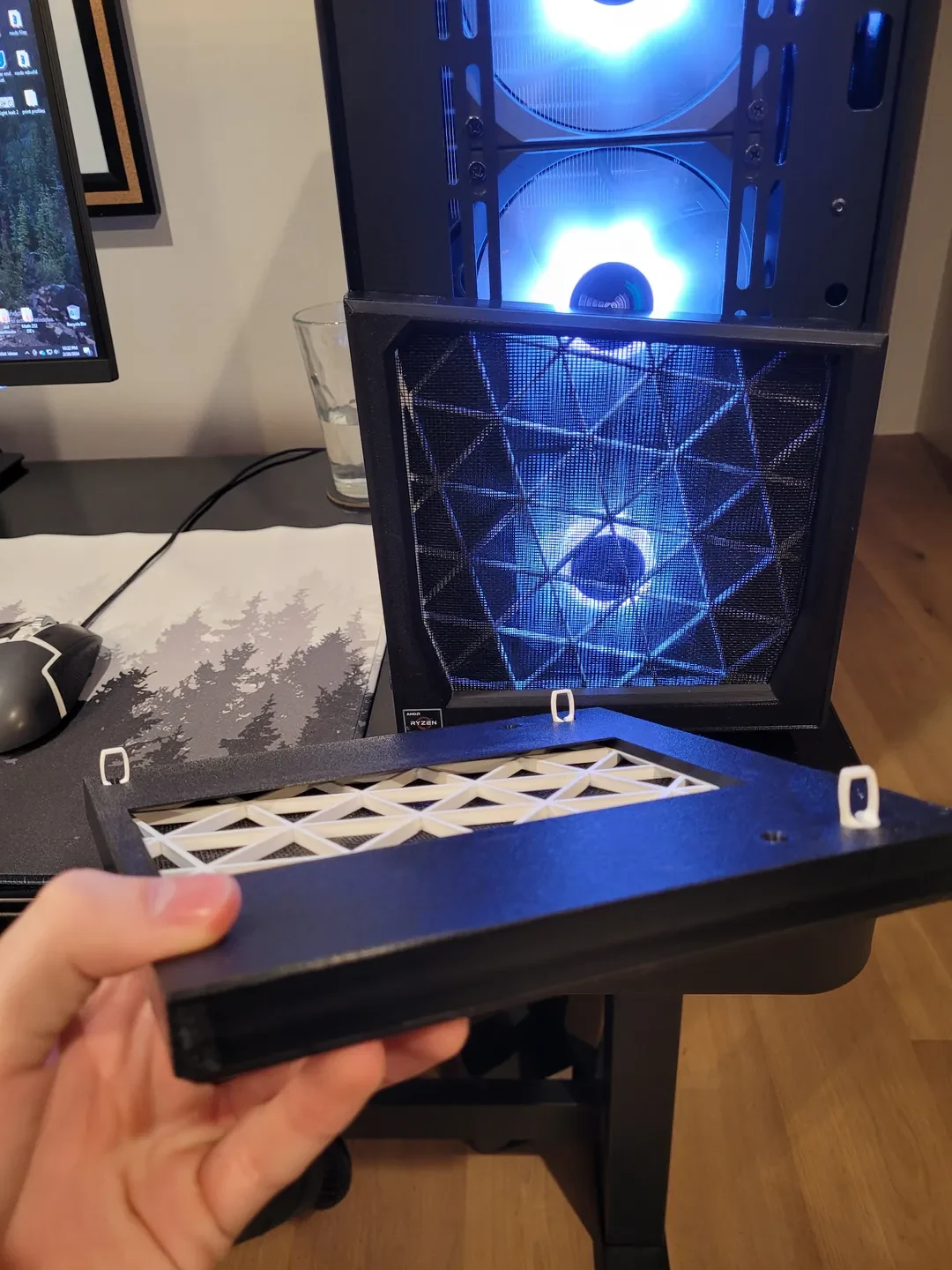

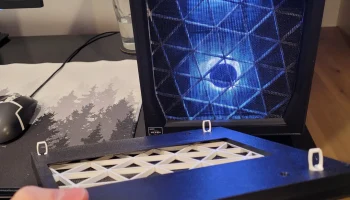

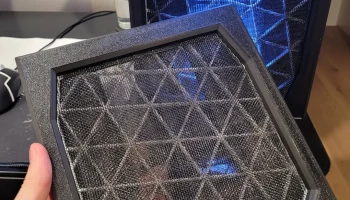

3) опорная пластина сетки, обеспечивающая жесткость сетки и предотвращающая ее засасывание в вентиляторы.

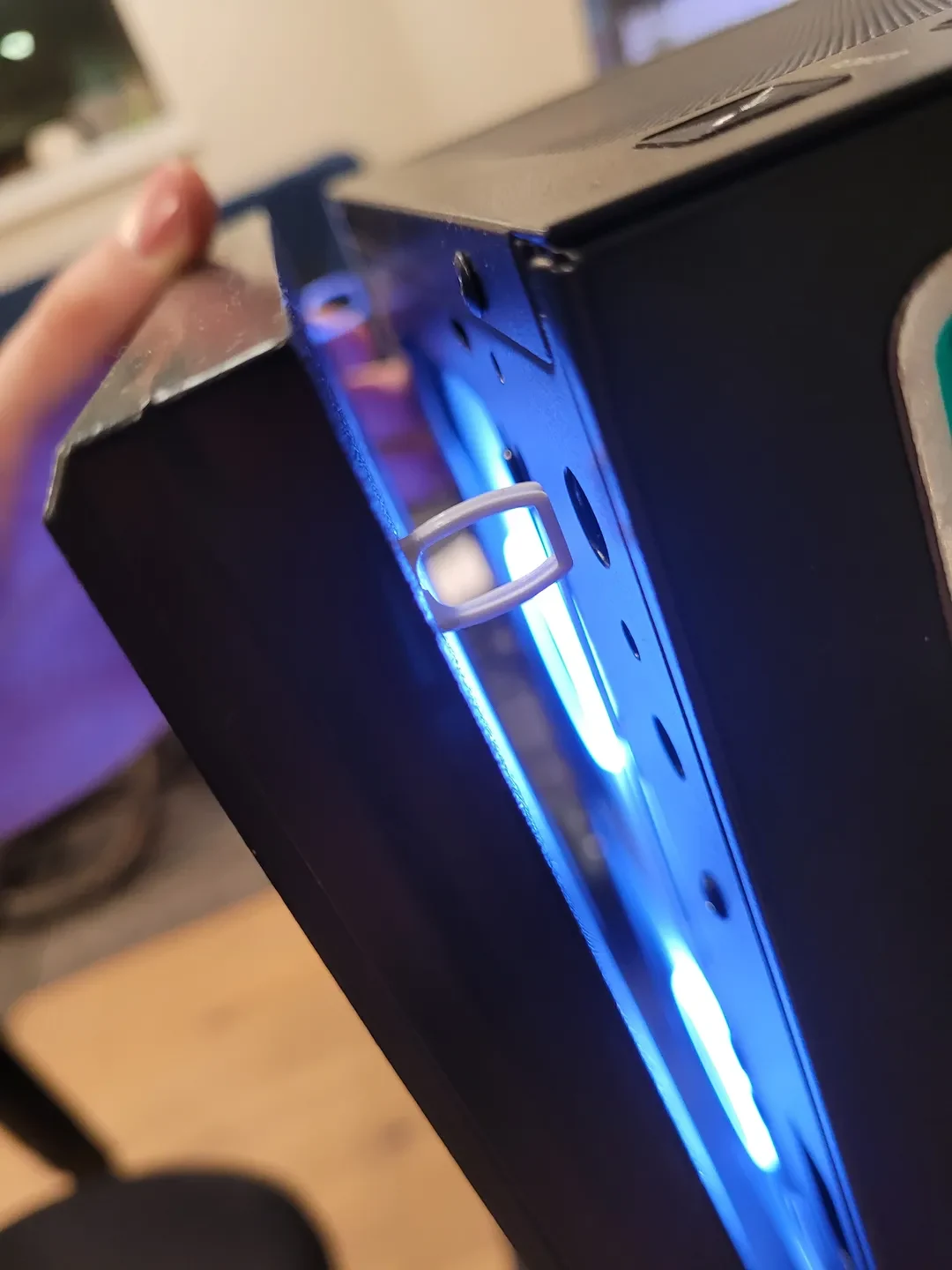

«Сэндвич» скрепляется тремя штифтами, которые удерживают панель на корпусе, вставляя ее в оригинальные отверстия корпуса. Эти штифты состоят из двух половин, которые плотно входят в отверстия в задней части панели.

МОДЕЛЬ С ОПОРН��Й ПЛАСТИНОЙ СЕТКИ НЕ ИМЕЕТ ВЕНТИЛЯЦИОННЫХ ОТВЕРСТИЙ

Чтобы добавить вентиляционные отверстия в опорную пластину, разрежьте деталь без верхних или нижних слоев, это даст кусочек заполнения, пропускающий воздух. Для достижения наилучших результатов выберите простой геометрический рисунок заполнения. Разрежьте деталь на 5-10% заполнения, по крайней мере, с несколькими стенками заполнения для большей жесткости. Благодаря э��ому сделать ваш случай уникальным очень легко.
