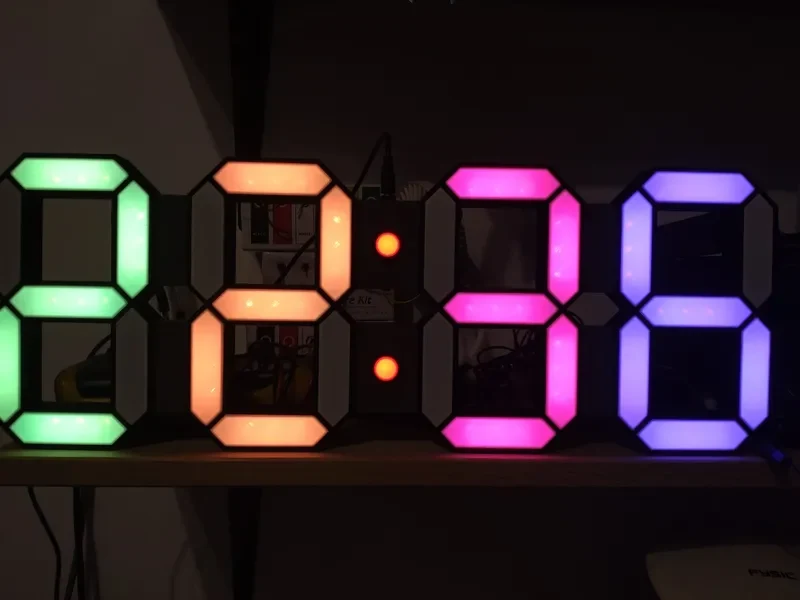

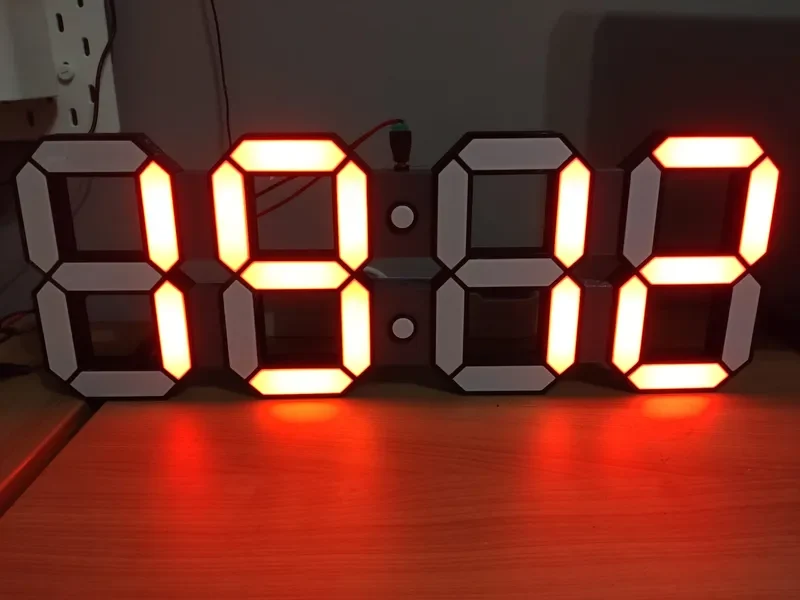

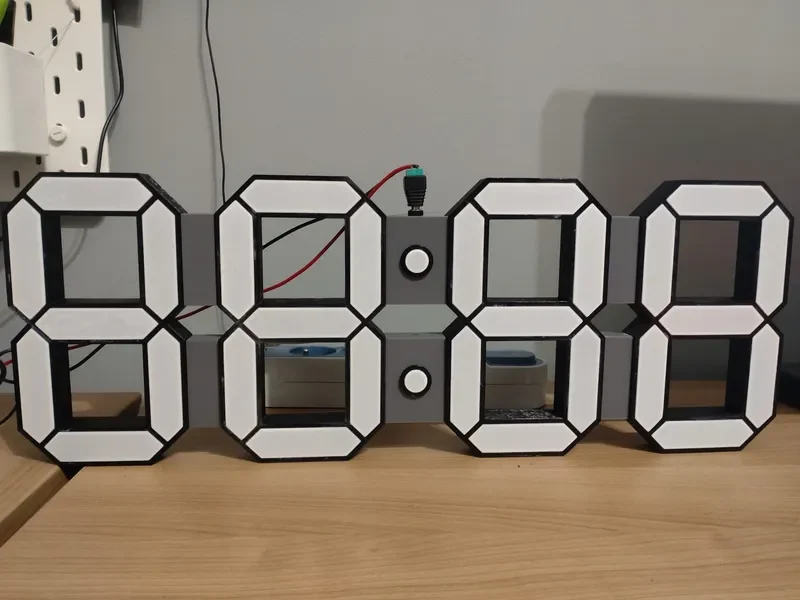

Большие настенные 7-сегментные светодиодные часы.

Я все еще работаю над программным обеспечением для этого проекта, 3D-модель готова.

Дополнительная информация, инструкции, фотографии и видео будут добавлены «скоро».

Я напечатал большинство деталей из PETG с толщиной слоя 0,2 мм, только белые детали напечатаны с толщиной 0,15 мм (хотя мой первый слой все еще составляет 0,2 мм).

PS: в этом проекте повторно используется (мой собственный) мини-держатель wemos D1, см.: https://www.printables.com/model/607124-wemos-d1-mini-holder

Общий размер: 18,5 см х 50 см.

Спецификация:
Вемос Д1 мини
Светодиодная лента WS2812B 60 светодиодов/м (необходимо 86 светодиодов)
Стержень с резьбой М4 (нужно ± 42 см)
Гайки М4 (32 шт.)
Розетка питания
LDR (я использовал GL5539) + резистор 100к.
Провод (я использовал одножильный провод 22 AWG: красный, черный, зеленый и несколько гибких 22 AWG)
3D-печать в черном, белом и сером цветах (я использовал PETG)
2 болта для крепления к стене

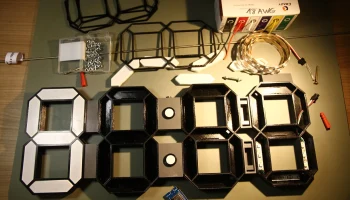

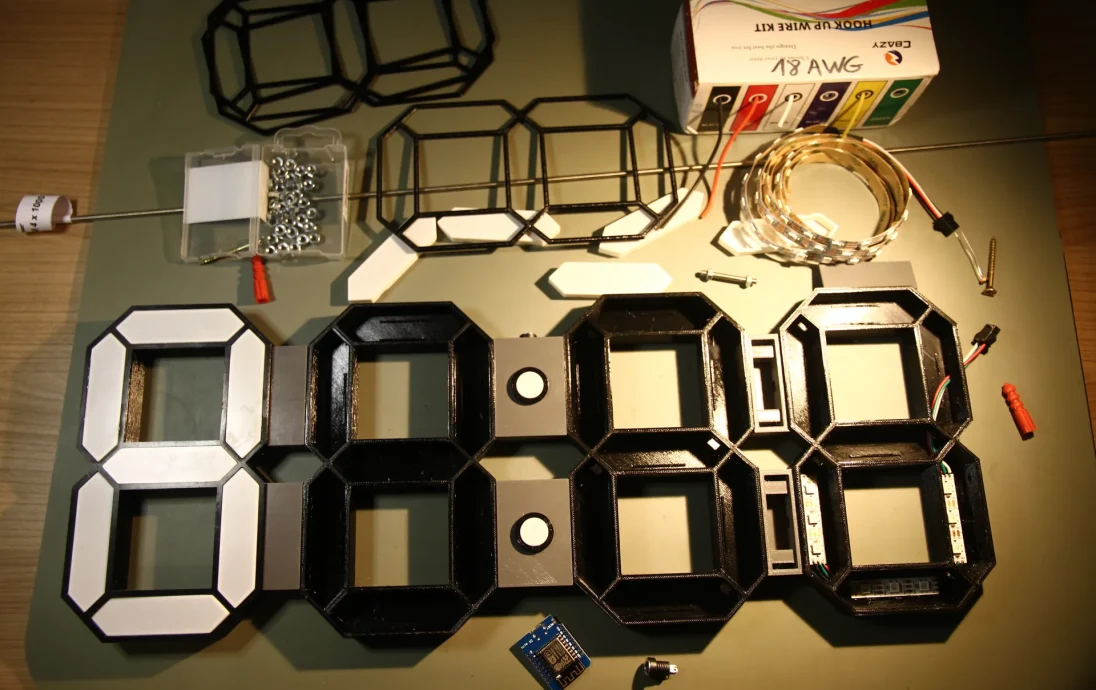

Что печатать:
имя файла nb цвет высота слоя Примечания
Bottom_left.stl 1x черный 0,2 мм
Bottom_mid.stl 2x черные 0,2 мм
Bottom_right.stl 1x черный 0,2 мм на самом деле такой же, как и Bottom_left.stl
top_frame.stl 4x черные 0,2 мм
top_leddot_frame.stl 2x черные 0,2 мм
top_segment.stl 28x белый 0,15 мм

Проверьте, есть ли 2 слоя на

дно после нарезки

leddot_top.stl 2x белые 0,15 мм
Bottom_power_box.stl 1x серый 0,2 мм
Bottom_wemos.stl 1x серый 0,2 мм
top_power_box.stl 1x серый 0,2 мм Обновлено: top_wemos_v2.stl
top_wemos.stl 1x серый 0,2 мм Обновлено: top_power_box_v2.stl
Bottom_connection_1.stl 2x серые 0,2 мм
Bottom_connection_2.stl 2x серые 0,2 мм
top_connection_block.stl 4x серый 0,2 мм
led_support.stl 2x серые 0,2 мм

Инстру��ции:

1. Разрежьте светодиодную ленту: 28 штук по 3 светодиода и 2 штуки по одному светодиоду каждая.

2. Добавьте немного припоя на каждую соединительную площадку этих деталей.

3. Приклейте детали к распечатанным деталям Bottom_xxx, проверьте правильность ориентации!

4. Припаяйте и соедините как можно больше проводов (это проще, когда части еще не соединены). Зеленый цвет (линия передачи данных) см. на рисунке выше. Также подключите питание и землю.

5. Нарезаем резьбовой стержень: 8 штук по 34 мм, 8 штук по 13 мм.

6. Убедитесь, что wemo D1 mini помещается внутри «bottom_wemos».

7. использовали резьбовые стержни для подключения блоков Bottom_wemos и Bottom_power к цифре 2.

8. Подключите питание и заземление к светодиодной ленте.

9. Подключаем LDR и резистор и подключаем провода от wemo (3,3В и А0)

10. Подключите одиночные светодиоды сверху «led_support» (один для блока питания, один для блока wemos). Для этих соединений я использовал гибкий провод.

11. Подключите третью цифру к блоку питания и wemos (и проводам).

12. Соедините первую цифру со второй цифрой, оставив нижнее_соединение_1 и нижнее_соединение_2 между ними.

13. Аналогично соедините цифру 4 с цифрой 3.

14. Приклейте белые верхние сегменты к верхней_рамке (положите видимую сторону на бумагу для выпечки)

15. Поместитеleddot_top внутрь top_leddot_frame (для этого мне не пришлось использовать клей)

Прошивка:

Первую версию программного обеспечения можно найти по адресу: https://github.com/gvtienen/7_segment_LED_lock.
