Корпус микроконтроллера для настенного/поверхностного мон..

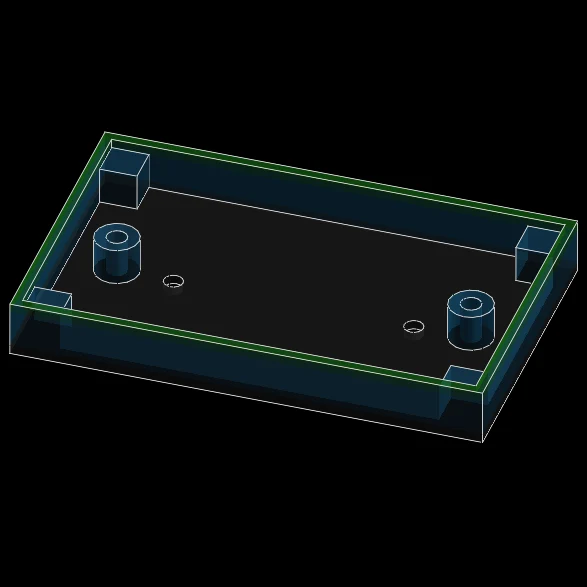

База:
Для использования с паяемым прототипом ElectroCookie, а также с различными клонами.
ASIN Amazon: B07ZV8FWM4, B08BWPGSSC, B09WZY8H3X.
Предназначен для настенного или поверхностного монтажа.
Вмещает микроконтроллеры, такие как ESP32, Wemos D1 Mini и т. д.

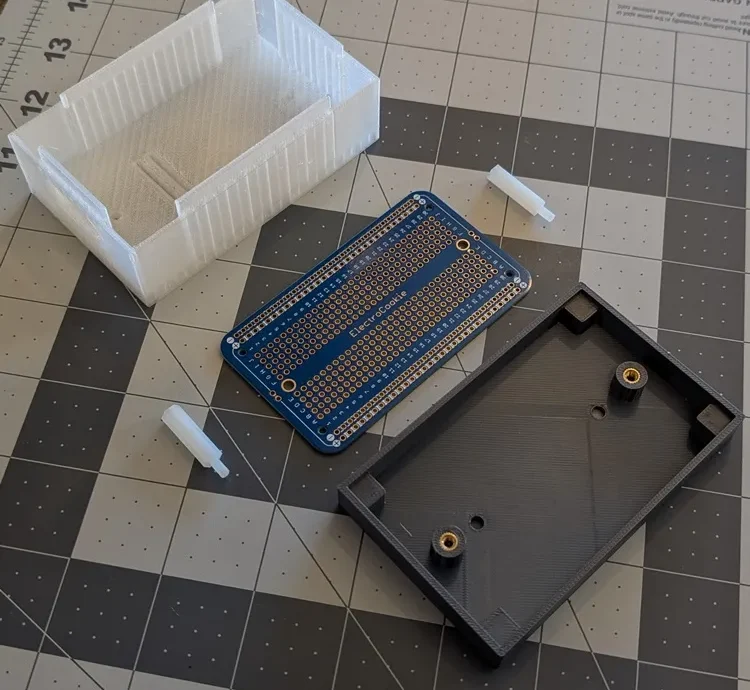

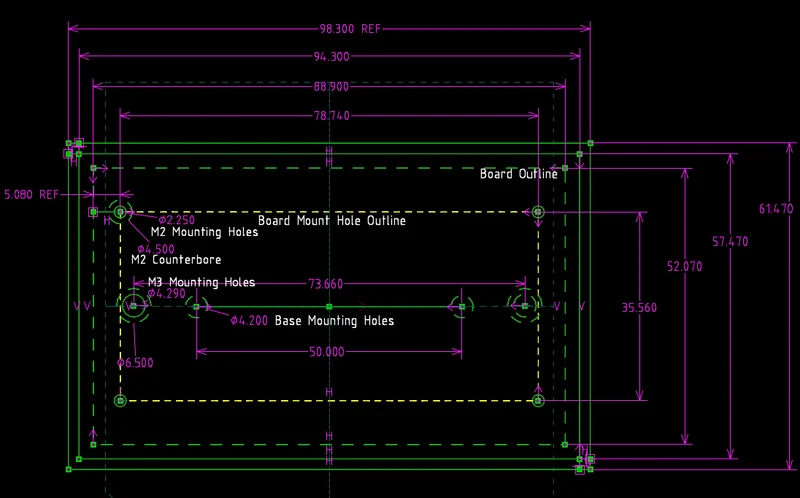

Для крепления платы используются две крепежные гайки M3. Доску можно снять, не разбирая основание.

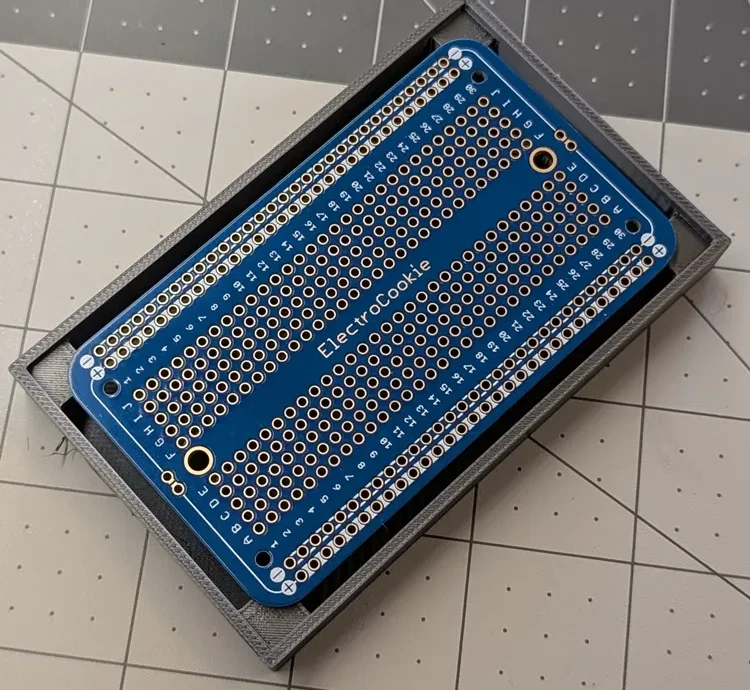

Плата располагается заподлицо с основанием, что позволяет использовать краевые разъемы.

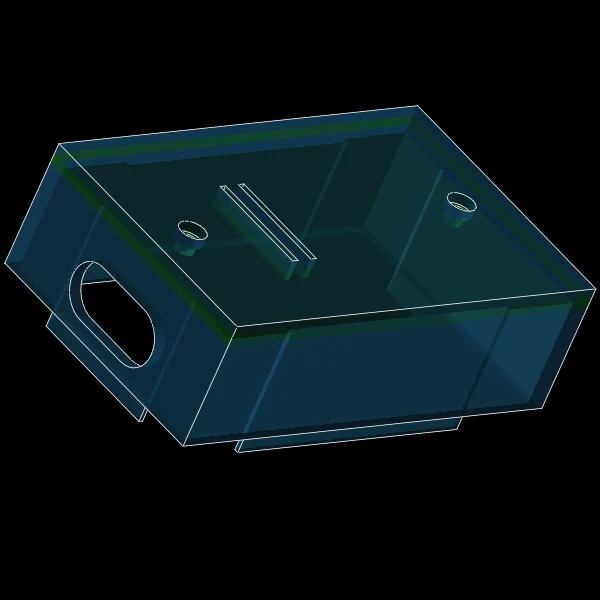

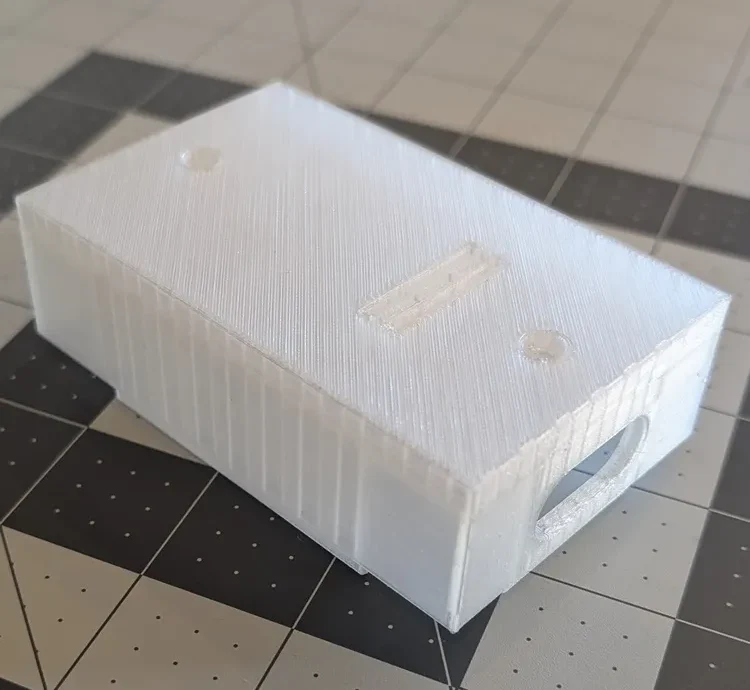

Крышка:
Порт для USB-кабеля. Порт рассчитан на дополнительную овальную втулку 13x27 мм.
Крепится заподлицо с основанием. Вставки для выравнивания и удержания крышки на основании.
Расточенные отверстия M3 для крепления дополнительных винтов к основанию. Для крепления платы используйте стойки толщиной 20 мм и винты M3 для крышки.
Вентилируемый.
Это базовая конструкция, которую я использую для крышек, добавляя дополнительные порты подключения для конкретных проектов.

Печать: рекомендуется заполнение 15%. Принт с подставками для крышки.
