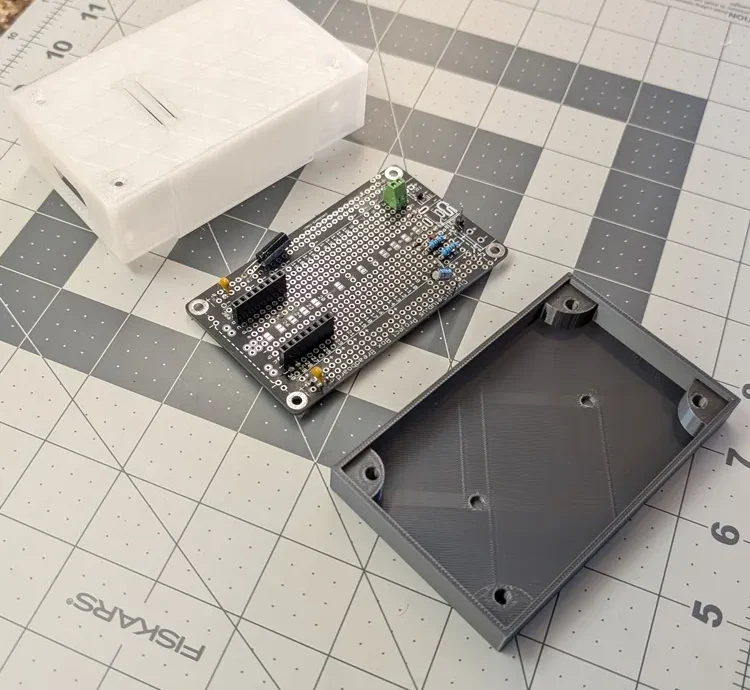

Корпус микроконтроллера для настенного/поверхностного монтаж

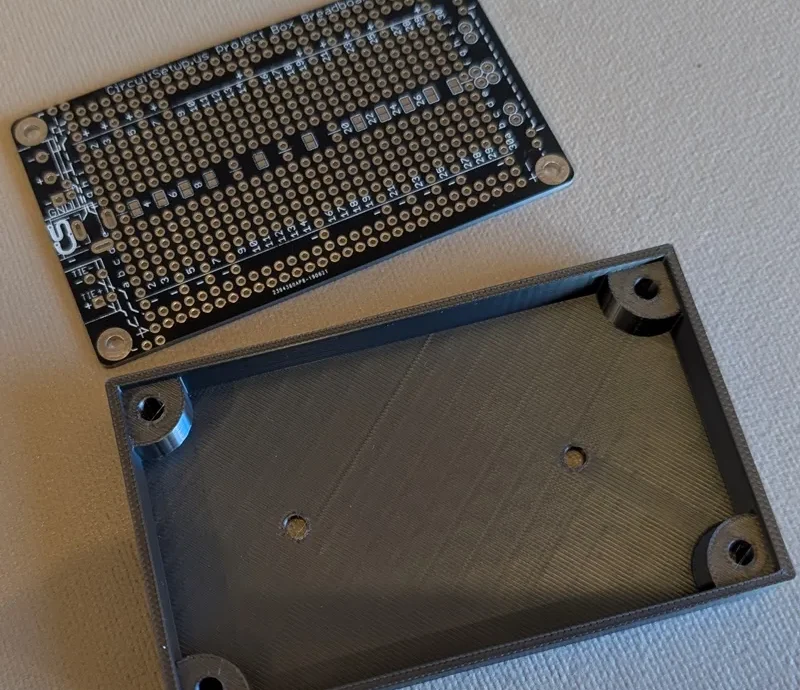

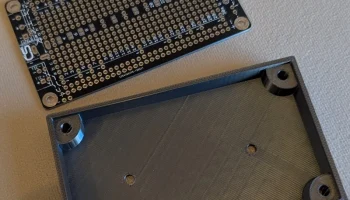

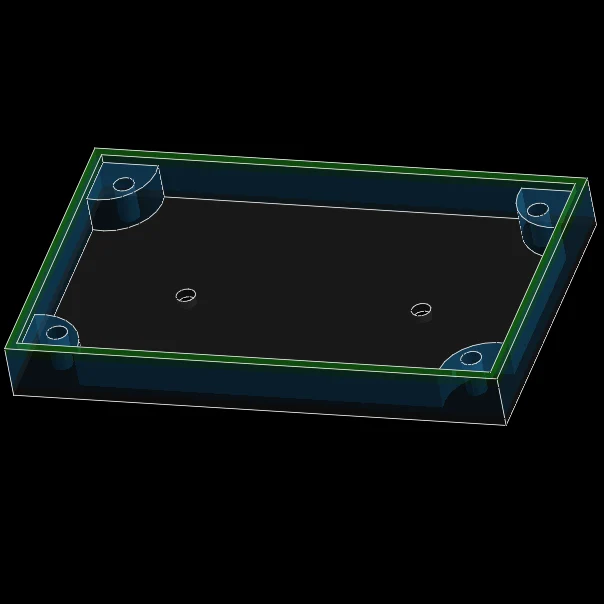

База:
Для использования с паяемой макетной платой Circuit Setup Project Box. Эту плату я чаще всего использую для своих проектов Wemos, поскольку она достаточно большая для 90% проектов, надежна и имеет шелкографию на обратной стороне.
См. https://circuitsetup.us/product/solderable-breadboard-pcb-for-arduino-esp8266-esp32-prototyping-3-78x2-2-96x56mm-5-pack.
ASIN Amazon: B07HNKJNK3
Предназначен для настенного или поверхностного монтажа.
Вмещает микроконтроллеры, такие как ESP32, Wemos D1 Mini и т. д.
Для крепления платы используются крепежные гайки М3. Доску можно снять, не разбирая основание.
Плата располагается заподлицо с основанием, что позволяет использовать краевые разъемы.

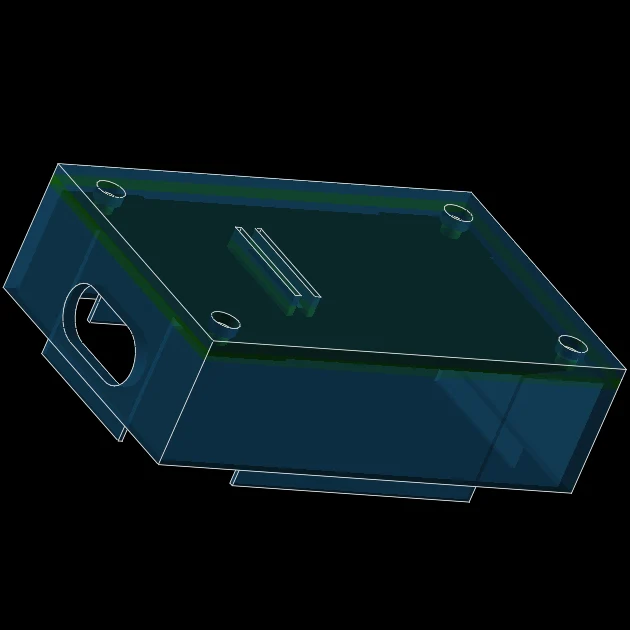

Крышка:
4 соединения с расточкой М3. Для крепления п��аты используйте стойки толщиной 20 мм и винты M3 для крышки.
Порт для USB-кабеля. Порт рассчитан на дополнительную овальную втулку 13x27 мм.
Крепится заподлицо с основанием. Вставки для выравнивания и удержания крышки на основании.
Вентилируемый.
Это базовая конструкция, которую я использую для крышек, модифицируя ее для конкретных проектов с учетом необходимых портов подключения.

Печать: рекомендуется заполнение 15%. Принт с подставками для крышки.

Если это работает для вас, пожалуйста, поставьте лайк и опубликуйте Make с фотографией, чтобы другие могли ее увидеть.
