Корпус датчика ESPHome

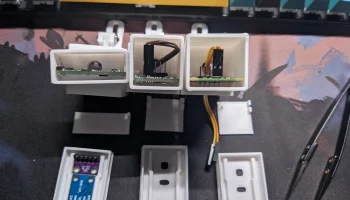

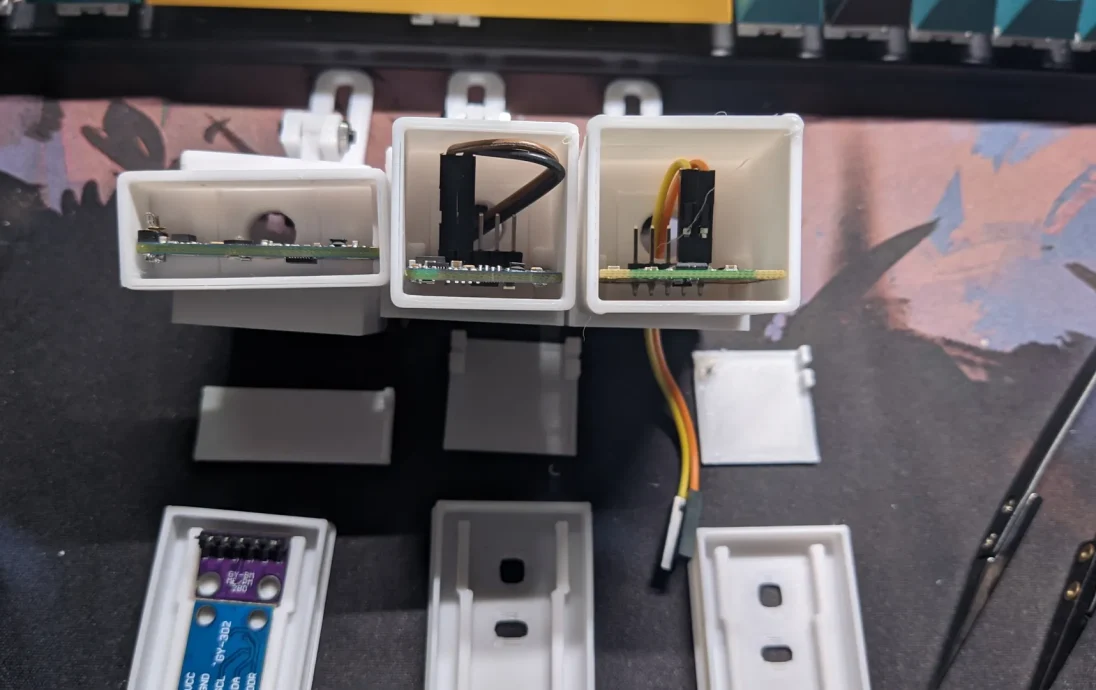

Компактный кейс для датчика присутствия человека LD2140B, LD2410C или LD1115H с датчиком освещенности BH1750 и датчиком температуры/влажности/давления воздуха GY-BME280.

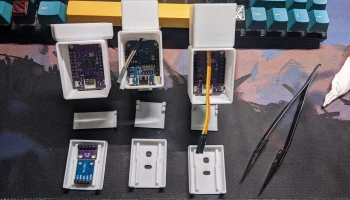

В качестве основной платы потребуется wemos D1 mini или S2 mini.

Особенности:

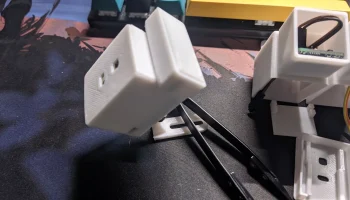

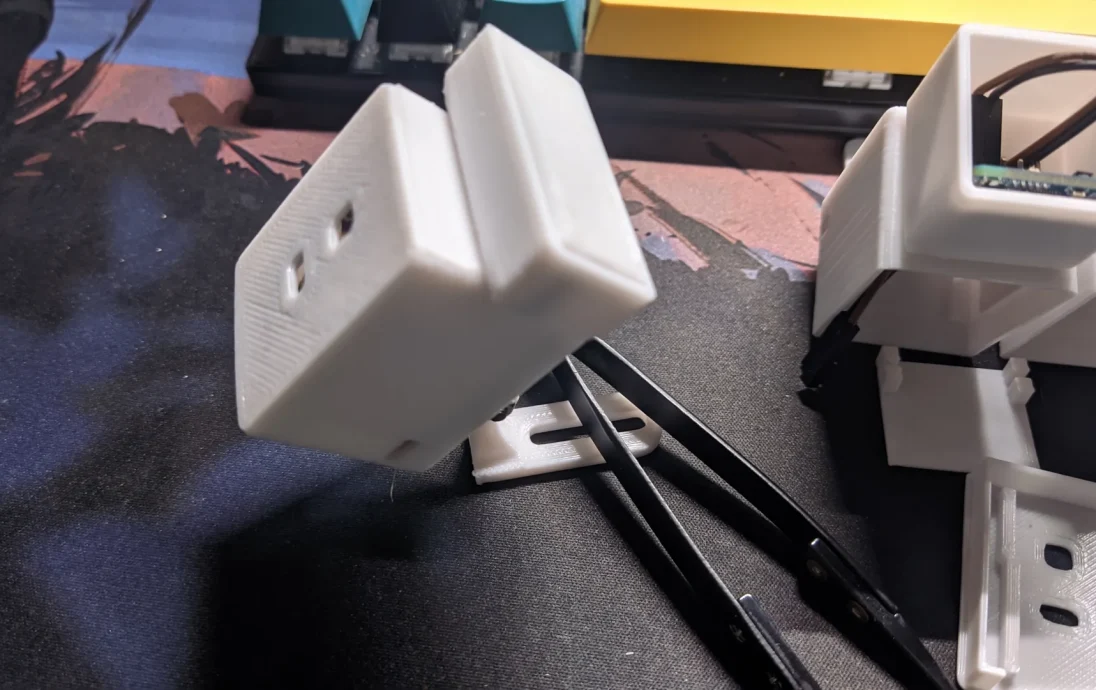

Регулируемый из стороны в сторону датчик присутствия человека

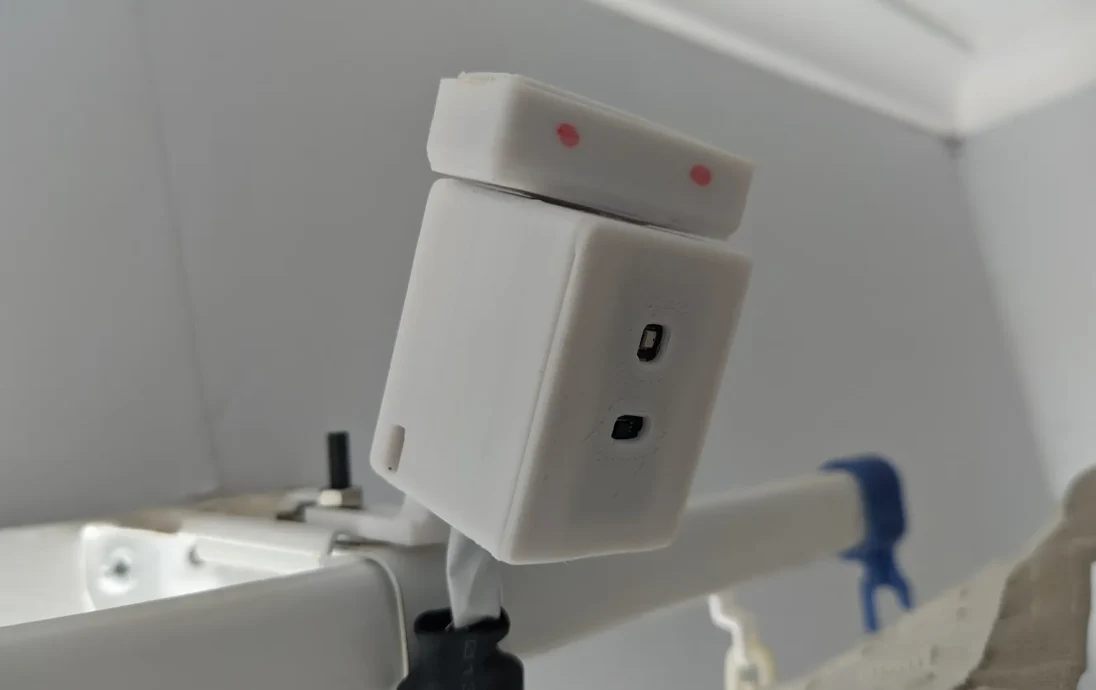

Поворотное крепление (размер М4), болт и гайка М3 для шарнира.
Чрезвычайно комп��ктный (только не заглядывайте внутрь после закрытия корпуса)
Фрикционная посадка

Примечания:

Будьте осторожны при установке S2 mini: кнопку загрузки очень легко случайно оттолкнуть.
Я использую контакт vbus в качестве источника питания 5 В для датчика mmWave или, альтернативно, припаиваю тонкий эмалированный медный провод к левой стороне резистора.

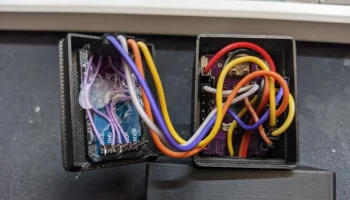

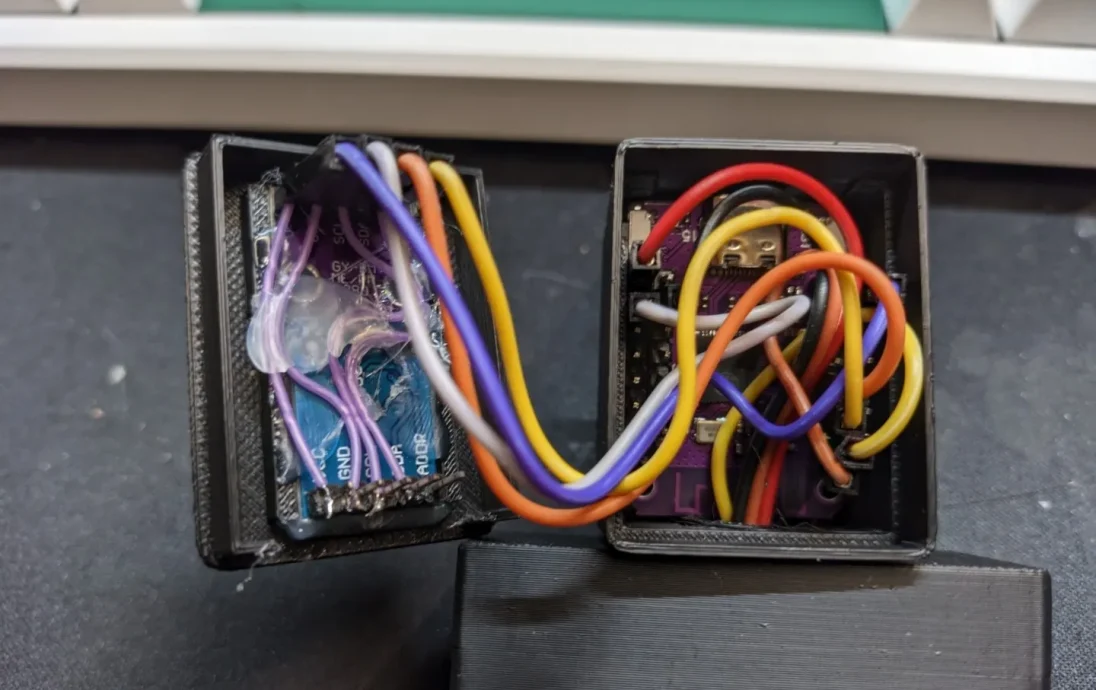

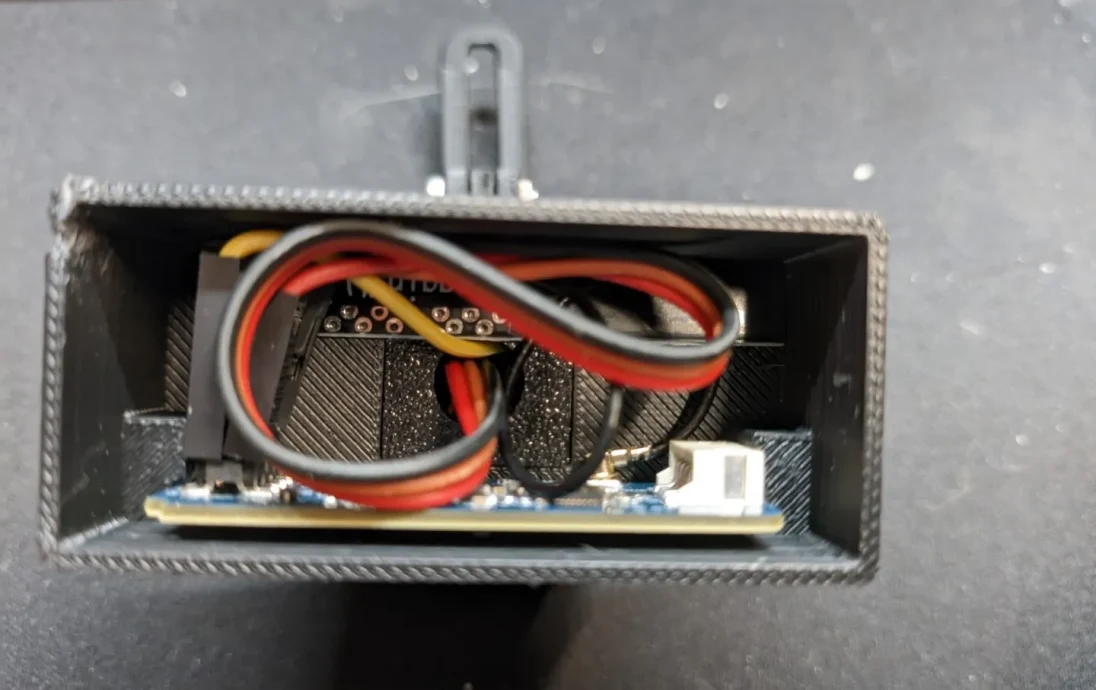

Несколько соединений, таких как шина i2c, 3,3 В и заземление, можно соединить вместе тонким проводом, а затем использовать существующий контакт разъема для его подключения, только не забудьте изолировать припой.
Необходимо будет ввести смещение для температуры и влажности, поскольку датчик находится внутри платы по эстетическим соображениям (от -7 до -13 для температуры и от 32 до 40 для влажности).
Я нашел LD1115H более надежным, в настоящее время ESPHome не поддерживает его, но другие проделали отличную работу, чтобы он работал.

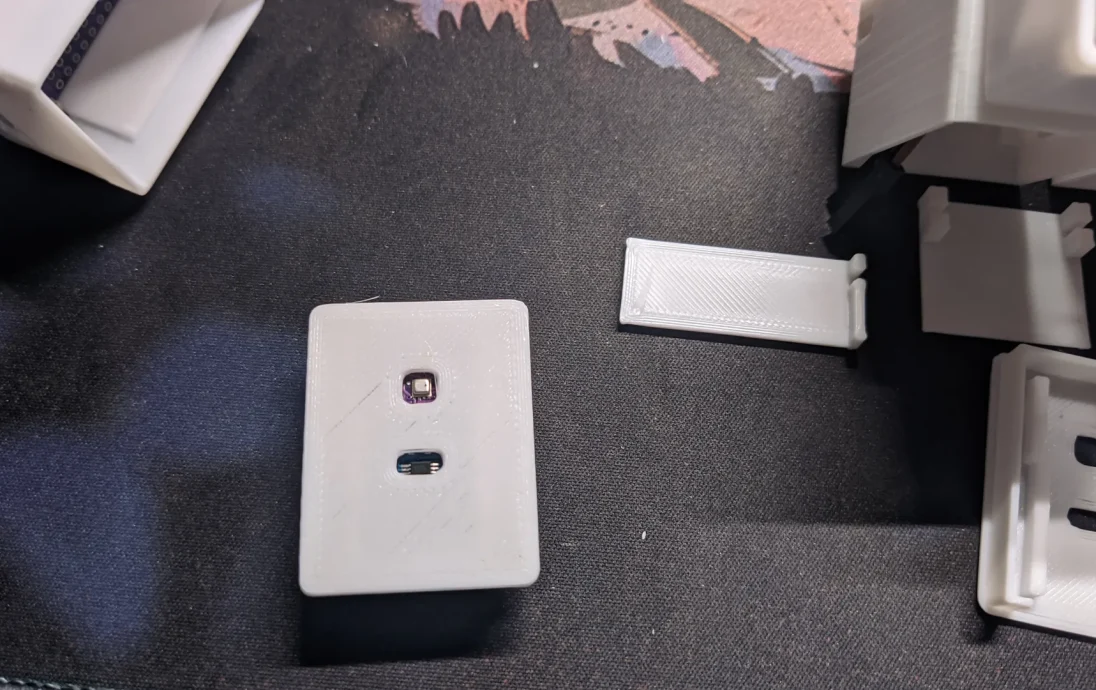

Горячим клеем датчик освещенности и температуры и штифтовую головку, чтобы они не оторвались.

Обновление 20250608:

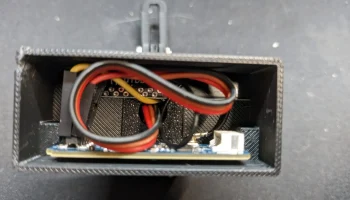

Добавлен чехол для датчика LD2450.

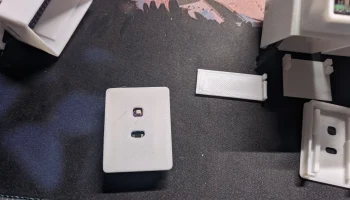

Добавлена версия v2 крышки и шарнира, на крышке есть паз для нижней части штыря и опора для удержания датчиков, переместите отверстие для датчика освещенности для лучшей установки. В шарнире теперь есть отверстие д��я добавления нити, чтобы она не двигалась после вставки.

Обновление 20250806:

Добавлен вариант корпуса платы с вентиляцией.
