Реплика Smart Nanoleaf - Electronics Remix с добавлением ..

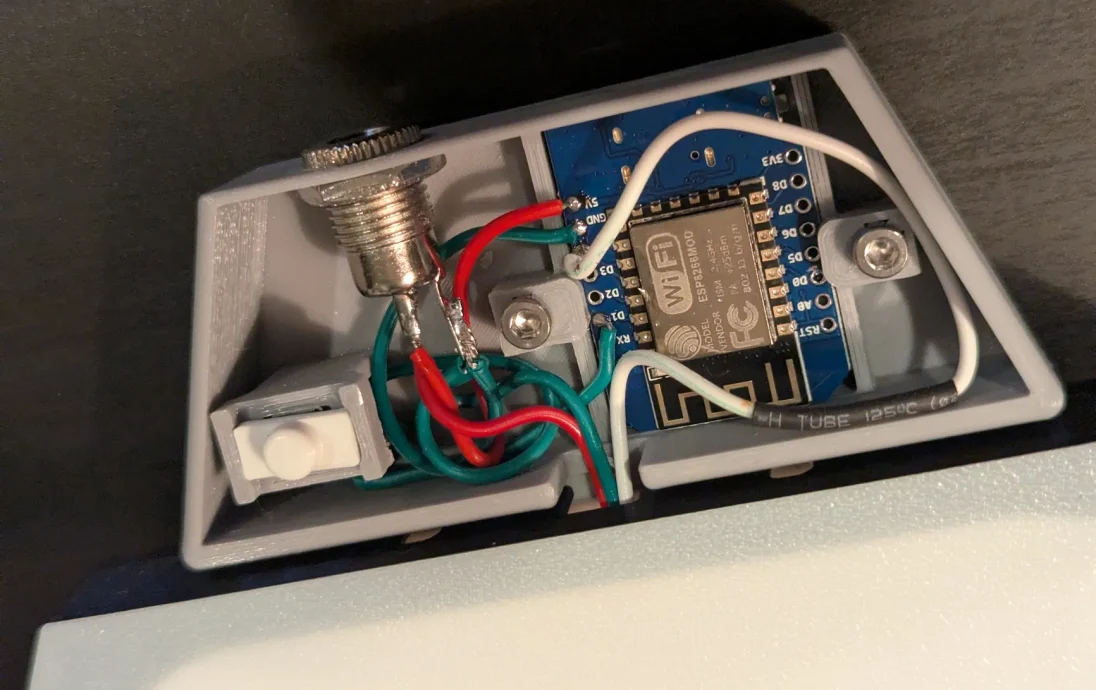

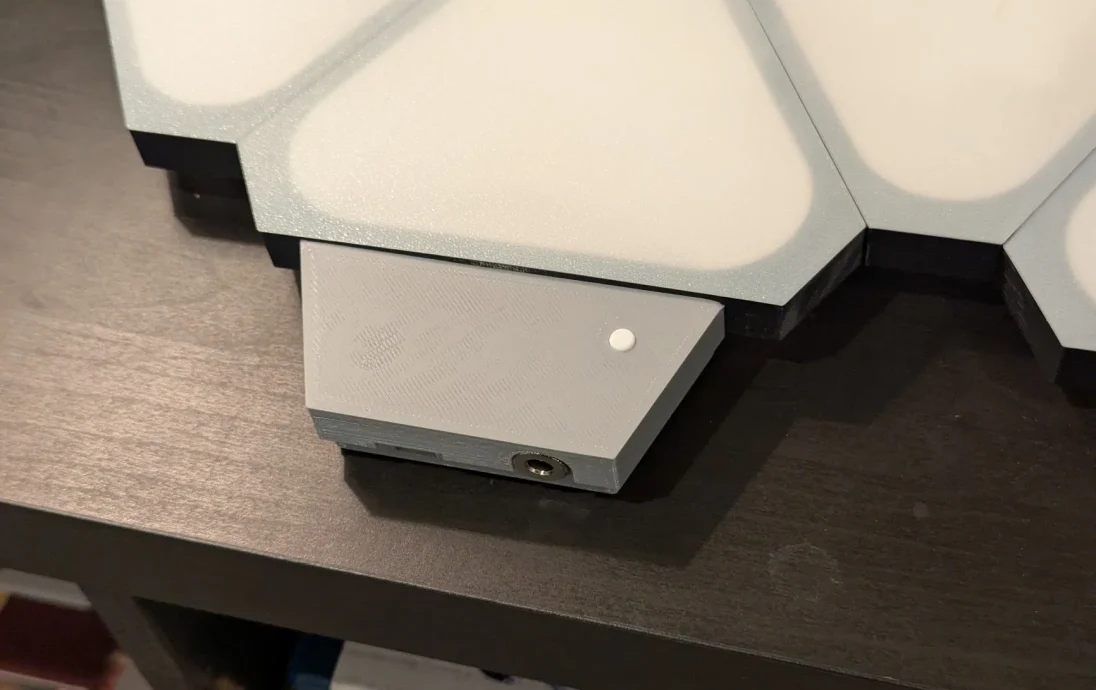

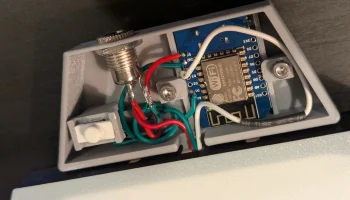

Это полная перестройка электронного блока для реплики Smart Nanoleaf с добавлением физической кнопки включения/выключения, открывающейся для доступа к порту USBC Arduino, а также скобы для удержания адаптера ствола, если этот вариант используется.

Есть два варианта...

Wemos D1 mini: в одном используется переходник с цилиндрической клеммой, который поставляется с рекомендованным ниже блоком питания, а в другом — разъем питания с резьбой.

ЭСП32

Используйте трехконтактные светодиодные ленты WS2812B.

Самый простой способ — использовать адаптер для винтовой клеммы, так как он поставляется в комплекте с хорошим адаптером питания. Если у вас 10 створок с 12 светодиодами в каждом, при полной яркости белого цвета будет потребляться около 4,5 А. Это увеличивает мощность источника питания на 10 А до 45%. Должно работать красиво и круто.

Вам понадобятся эти предметы:
Источник питания 5 В, 10 А с адаптером для винтовых клемм

(2) Винты с головкой M3 x 10 мм для кронштейна адаптера (только при использовании адаптера ствола)

(2) Винты с головкой M3 x 18 мм для крепления коробки к створке.

Тактильная кнопка 6 x 6 x 4,3 мм — такие тоже есть на Aliexpress. Ассортимент является хорошей сделкой для будущих проектов.

Wemos D1 Мини USB-C

ЭСП32

Используйте программное обеспечение WLED для своих модулей. Если вы используете Wemos D1 mini, установите конденсатор емкостью 1000 мкФ между +5 В и GND на плате, чтобы предотвратить влияние изменений напряжения на его производительность.
