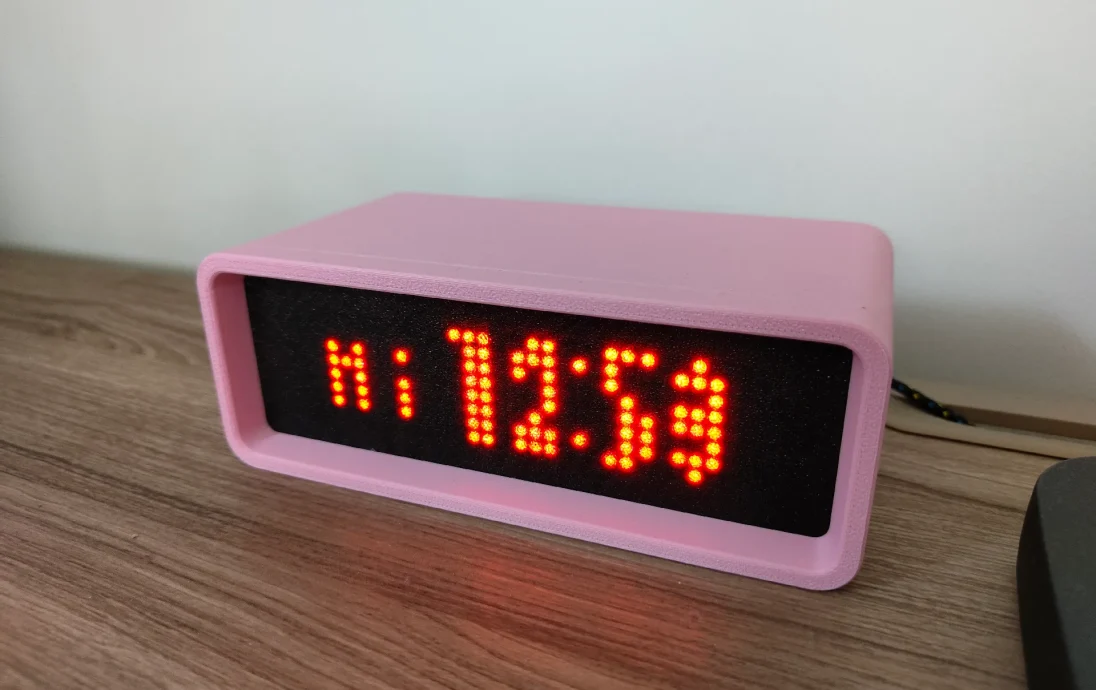

Корпус MAX7219 (x4) (сборка без инструментов) с различным..

Изначально я хотел создать простые часы для гостиной, которые также показывали бы температуру на улице, а потом я нашел:

Создатель отлично поработал с прошивкой (мне очень нравится прошивка на github!!!), но корпус меня не устроил, потому что мне не нравилось, как должен держаться диффузор, а также потому, что для платы ESP не было предусмотрено крепежного кронштейна или чего-то подобного.

Другого подходящего корпуса я также не нашел, поэтому решил создать свой собственный корпус, который можно было бы использовать для любого проекта дисплея MAX7219.

При разработке основное внимание уделялось простоте печати с минимальными затратами на поддержку, простоте сборки (без инструментов) и использованию различных держателей для различных плат ESP.

Я сконструировал держатели и задние панели для Wemos D1 Mini (ESP8266), Wemos D1 Mini Pro, ESP32 D1 Mini и ESP32 DevKit.

Для диффузора я предоставляю 3 файла разной толщины. Для черного PLA, который я использовал, лучше всего подошла толщина 0,2 мм, поскольку он достаточно полупрозрачен и по-прежнему имеет замкнутую поверхность (что касается линий слоев). Убедитесь, что ваш принтер имеет хорошее качество первого слоя. Если вы используете более яркий, цветной или даже белый PLA, вы можете попробовать толщину 0,4 мм или 0,6 мм.

Таким образом, вам нужно напечатать 5 деталей без каких-либо специальных настроек принтера (сопло 0,4 мм, высота слоя 0,2 мм). Вот несколько инструкций по сборке:

Подключите кабели MAX7219, входящие в комплект поставки, к плате MAX7219 и поместите матричный модуль в корпус.

Поместите диффузор поверх матричного модуля и зафиксируйте рамку сверху.

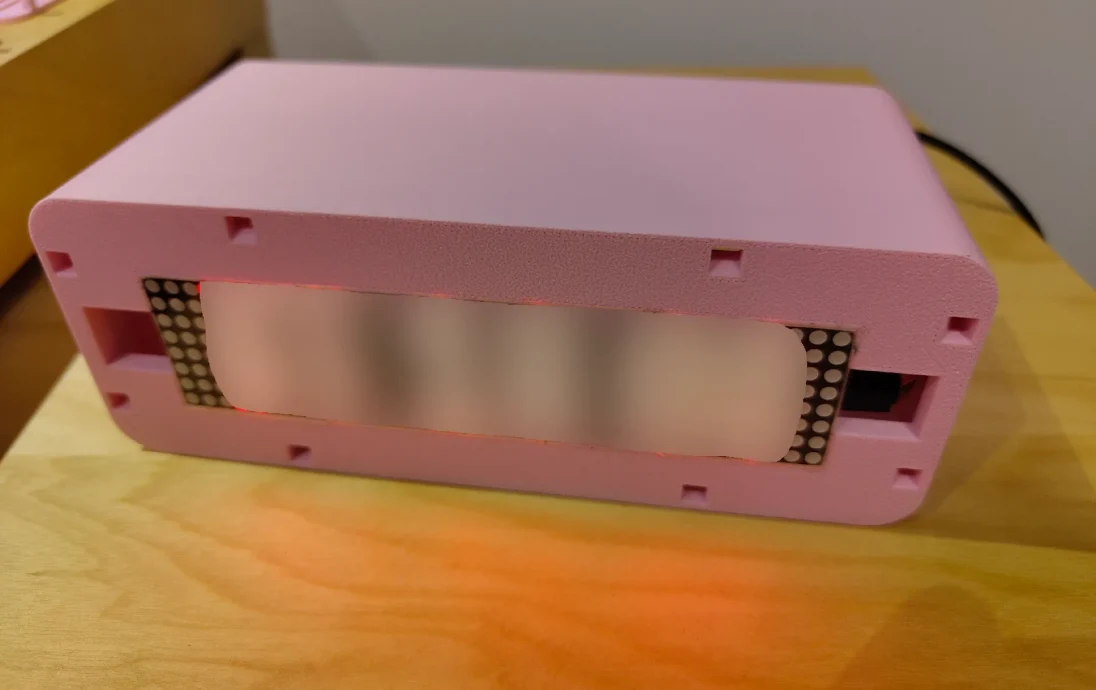

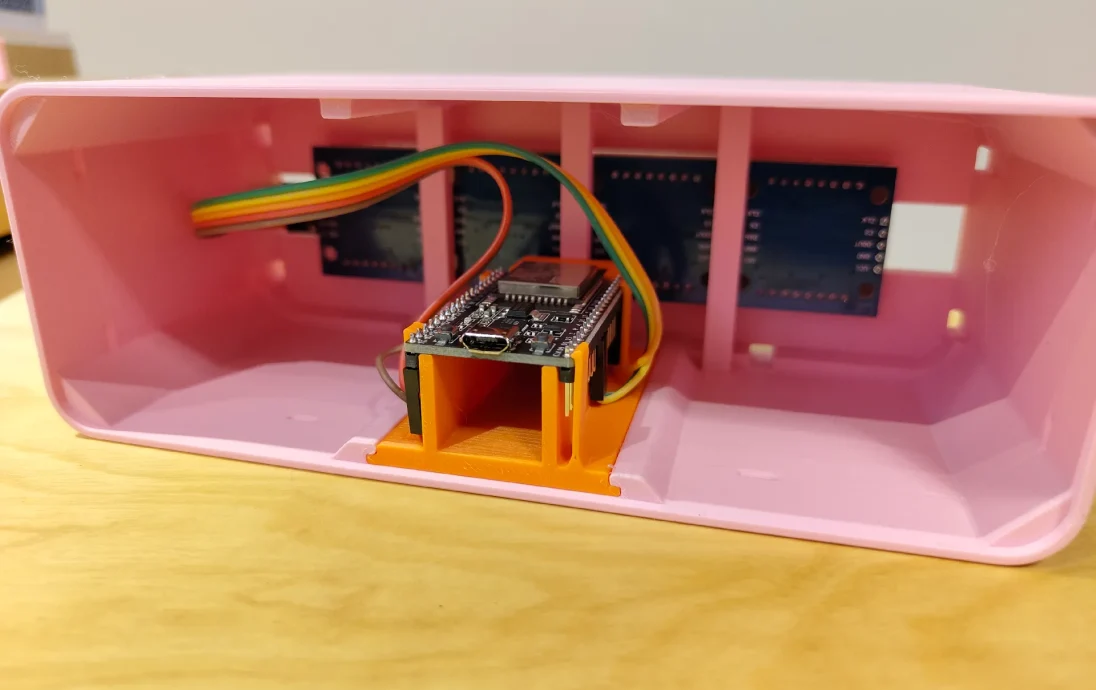

Подключите кабели, идущие от матричного модуля, к плате ESP (назначение контактов зависит от используемой платы и того, как вы сами настроите контакты в исходном коде прошивки) и защелкните плату ESP в держателе.

Вставьте держатель сзади в корпус.

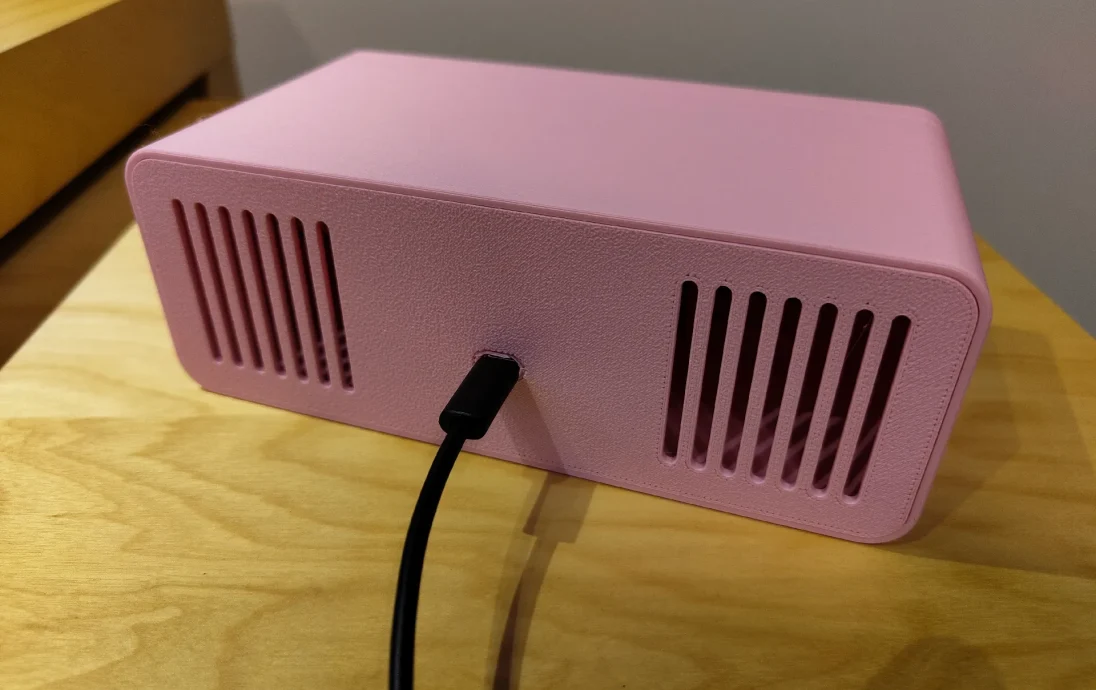

Зафиксируйте заднюю панель.
