Светодиодные часы Wi-Fi 4x8x8 с автоматическим обновление..

Какое-то время это был мой страстный проект. Я работал над ним пару месяцев, и примерно все это время у меня работала его распакованная версия. Эти часы будут обращаться к веб-серверу (либо в вашей внутренней сети, либо к внешнему веб-сайту) и получать данные и время из заголовка html (всегда GMT). Итак, вы указываете смещение по Гринвичу в коде и используете Arduino IDE для программирования вашего клона Wemos D1.

Этот проект основан на Wemos D1 Mini (или клоне) и светодиодном матричном модуле MAX7219 4x8x8. Ниже приведены код и инструкции по подключению двух плат.

Я использовал следующие сайты для размещения электроники в своей коробке, за исключением того, что я спроектировал конец коробки так, чтобы он соответствовал клону Wemos D1 Mini, который я купил здесь на Amazon. Я купил MAX7219 на Amazon здесь.

Видео на YouTube о том, как настроить Wemos D1 Mini

Веб-сайт с кодом и инструкциями по подключению

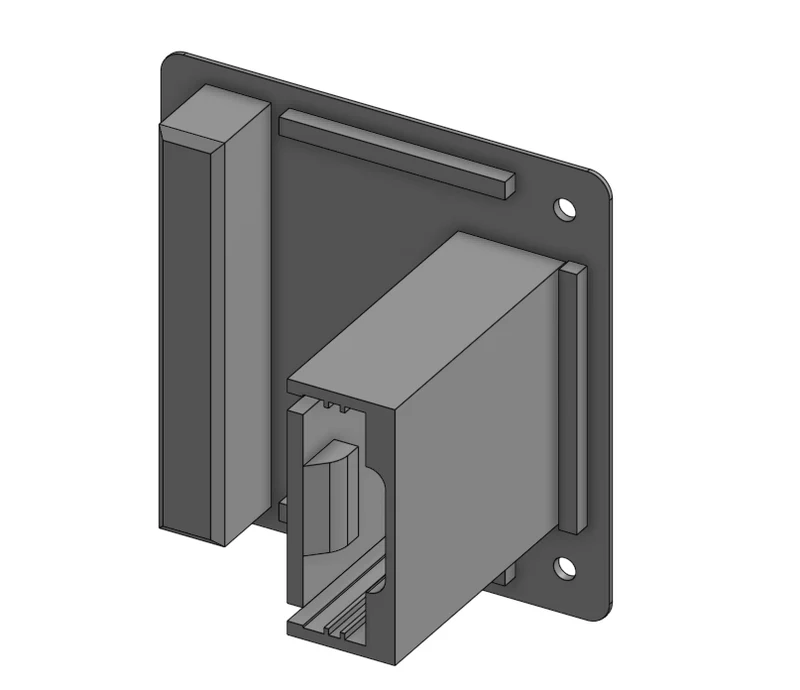

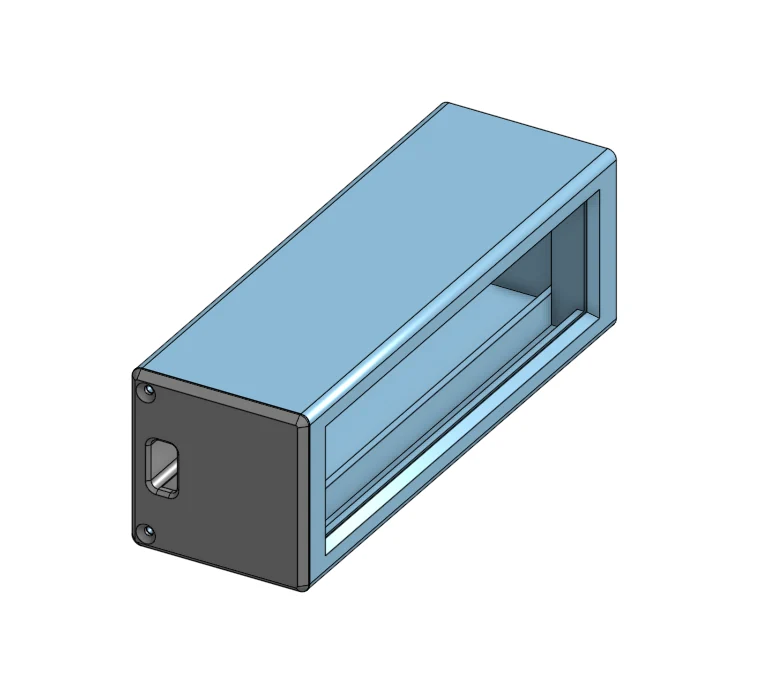

Clone Wemos вставляется в мой наконечник, вставляется и фиксируется на месте, прочно удерживая его. Вам нужно будет снять разъем на MAX7219 и либо поставить угловой разъем по длине платы, либо припаять провода непосредственно к плате. Провода клона Wemos должны проходить через пазы пружинного зажима на концевой части. Тогда для удержания концевой части на месте достаточно фрикционной посадки. Есть отверстия для винтов, если вы хотите закрепить его, но я не нашел в этом необходимости. Я заранее разместил подставки в файлах .3mf, так что для печати этого корпуса часов вам понадобятся лишь минимальные подставки.

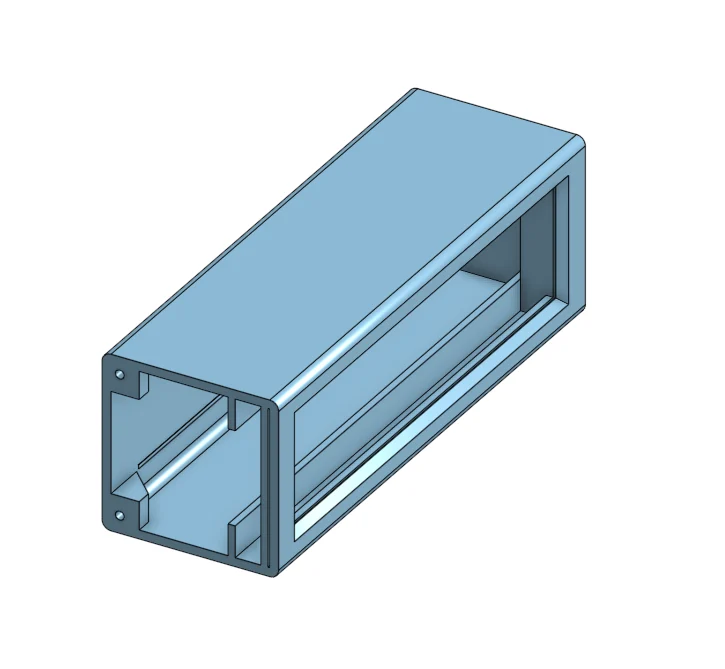

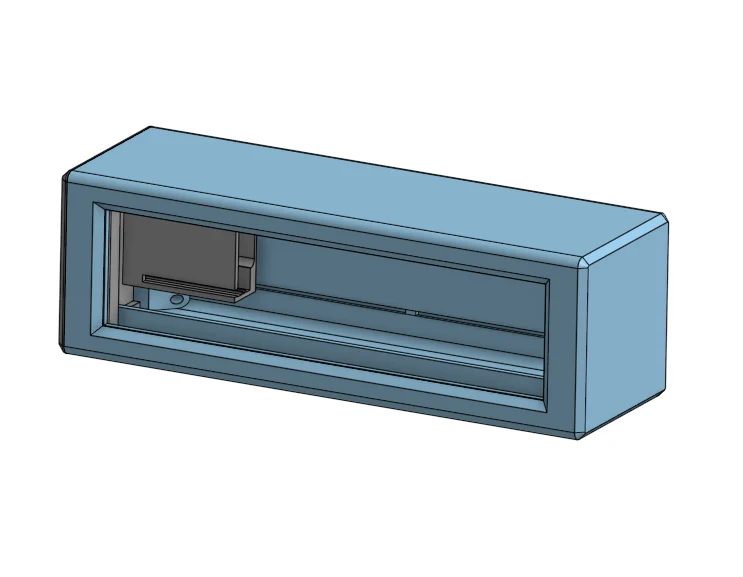

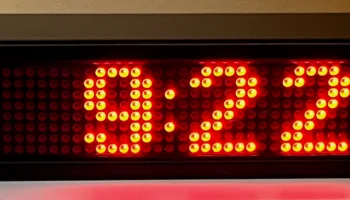

Также сбоку переднего окна есть прорезь, в которую можно поставить красный гелевый фильтр для лучшего контраста. Это необязательно, но эффект мне нравится. Возможно, вам придется расчистить путь для фильтра канцелярским ножом (особенно там, где были опоры), чтобы его было легче установить на место.

Печать

Печать на квадратном конце обеих частей

Нить — PLA

Заполнение — 10-15%

Высота слоя — 0,20 мм.

Опоры — Минимальные опоры для переднего окна на коробке. В мой файл .3mf включены опоры.

Париметры — 4 работает хорошо

Дополнительные детали — нет

Адгезия кровати. Возможно, вам понадобится клей-карандаш, чтобы обеспечить хорошую адгезию кровати.

Плоты — нет

Масштабирование — при масштабировании детали не подходят.

Замена нити — нет

Примечания к пост-печати:

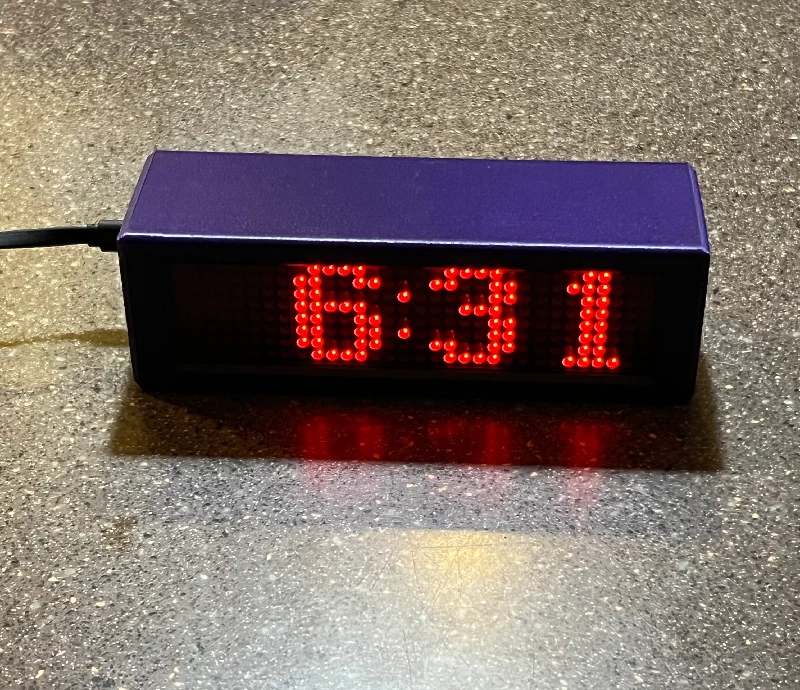

Опоры легко очищаются. После того, как ваши часы проверены и работают, просто поместите их в коробку и наслаждайтесь.

Удачной печати!
