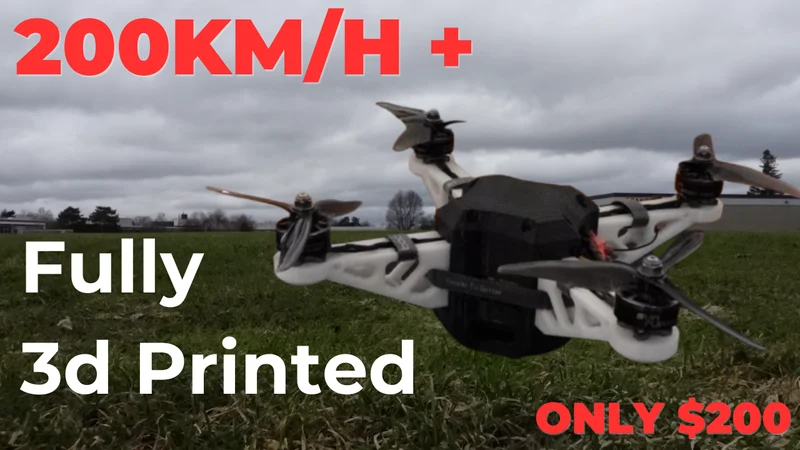

3D-печатный дрон со скоростью 200 км/ч менее чем за 200 кана
Обзор
Этот проект представляет собой полностью напечатанный на 3D-принтере дрон, разработанный с нуля с упором на минимальное оборудование, простоту сборки и долговечность. В конструкции использован модульный подход для упрощения ремонта и замены.
Особенности и характеристики
Теоретическая максимальная скорость: ~200 км/ч Материал рамы: Полностью напечатан на 3D-принтере из PETG Аппаратное обеспечение: Никаких аппаратных средств не требуется, кроме винтов Контроллер полета: Стек F405, 60 А Двигатели: 2207, 1750 кВ Аккумулятор: 6S LiPo Пропеллеры: 5 дюймов Вес: ~600 г (без камеры) Используемый 3D-принтер: Bambu Lab A1
ВАЖНОЕ ПРИМЕЧАНИЕ!!!
Пожалуйста, прочтите это внимательно. Если вы печатаете детали этого дрона на 3D-принтере с использованием PETG или PLA на своем принтере, продолжайте печатать, вы можете пропустить следующую часть. Однако, если вы заказываете детали на PCBWay, не используйте файлы STEP или 3MF отсюда, зазоры в этой модели были специально сделаны для 3D-печати FDM, если вы используете их на PCBway, детали будут слишком свободными.
Перейдите на мою страницу github, вы увидите папку с именем PCBWay STEP Files. Пожалуйста, заказывайте, используя их.
Список компонентов:
Двигатели (1750кВ):
https://www.aliexpress.com/item/1005005247800911.html
Передатчик
https://www.aliexpress.com/item/1005010435495846.html
Пропеллеры:
https://www.aliexpress.com/item/1005006718265658.html
Контроллер полета и ESC:
https://www.aliexpress.com/item/1005008885319773.html
Аккумулятор (6с 1200мАч):
https://www.aliexpress.com/item/1005008637995187.html
Получатель:
https://www.aliexpress.com/item/1005009645506956.html
Общая стоимость: 200 канадских долларов. Общая стоимость: 167 долларов США (цена может отличаться в зависимости от вашего местоположения и скидок).
ДОПОЛНИТЕЛЬНО:
GPS-модуль
https://www.aliexpress.com/item/1005004598597402.html
Ремешок
https://www.aliexpress.com/item/1005005909577742.html
Примечания к проектированию
Модульная конструкция для упрощения сборки и обслуживания Разработана для минимизации использования дополнительного оборудования. Рукоятки надежно вставляются в основную втулку без крепежных элементов. ТПУ рекомендуется для компонентов, требующих амортизации (например, нижней распорки)
