Модульная петля Snap-Fit для 3D-печати (демонстрация STEP...

Обзор

Это модульная петля с защелкой, разработанная специально для 3D-печатных деталей и рабочих процессов САПР.
Основная цель этой модели — предоставить готовый к использованию шарнир, который можно напрямую импортировать в свои собственные конструкции без необходимости проектирования и проверки допусков с нуля.

Шарнир рассчитан на надежную работу при печати на хорошо откалиброванном принтере FDM и не требует штифтов, винтов или последующей обработки.

Видеоурок

Этот шарнир подробно объясняется и используется в следующем видео, где я шаг за шагом разрабатываю полный механический проект и показываю, как этот шарнир работает в реальном приложении:

Учебник на YouTube:

Что включено

Эта загрузка содержит два разных типа файлов, каждый из которых имеет определенную цель:

1. Файл STEP — только шарнир.
Это основной файл.
Вы можете импортировать файл STEP непосредственно в Fusion 360 (или любое программное обеспечение САПР, поддерживающее STEP) и интегрировать шарнир в свои собственные модели именно там, где вам это нужно.

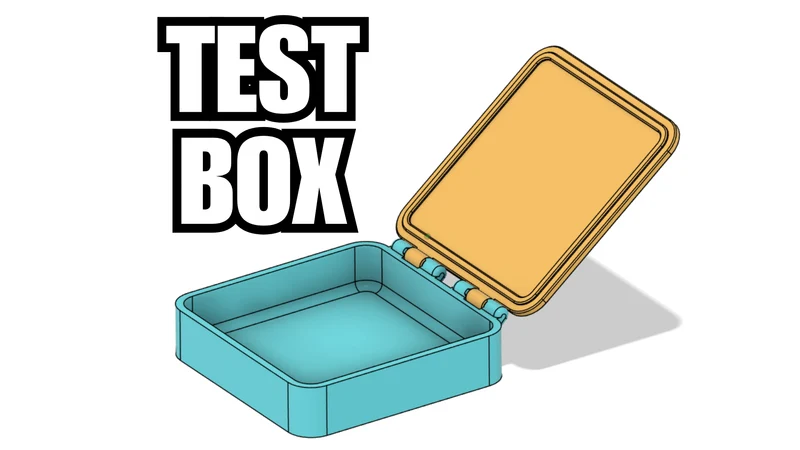

2. Файл STL — небольшая демонстрационная коробка с шарниром.
Простая распечатанная коробка с шарниром, предназначенная для:

Проверьте допуски печати

Посмотрите, как собирается петля

Проверьте поведение привязки, прежде чем использовать его в реальном проекте.

Конструкция и сборка петли

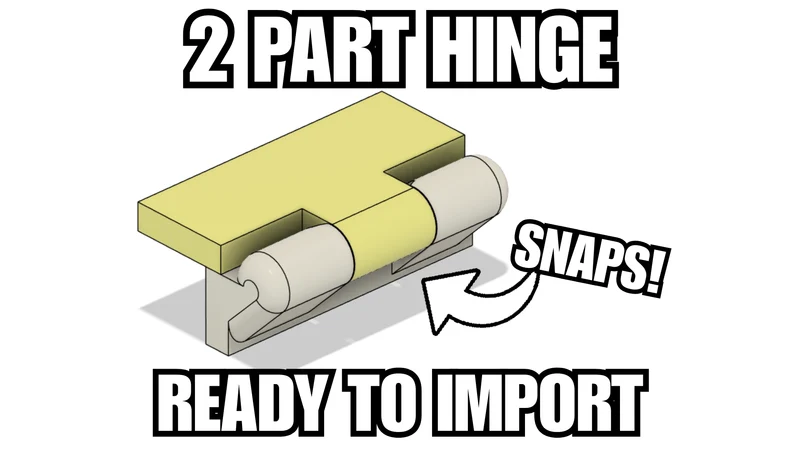

Шарнир состоит из двух отдельных частей:

Белая часть: корпус базовой петли с внутренними пазами для защелкивания.

Желтая часть: подвижная часть шарнира с двумя коническими заще��ками.

Это конструкция с несквозными петлями.

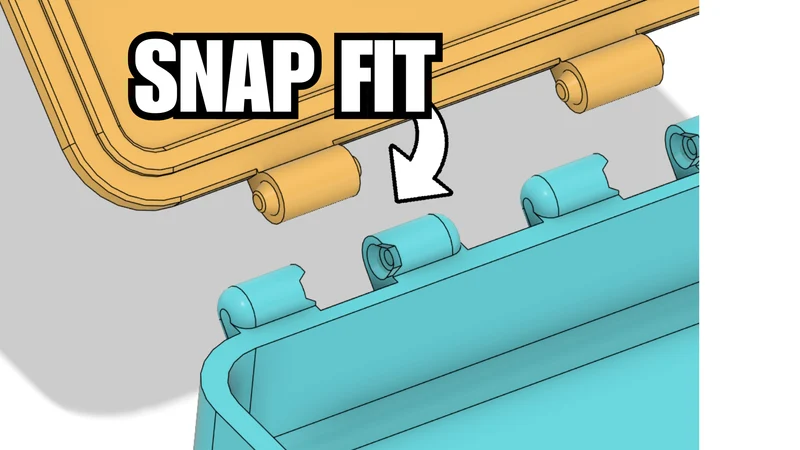

Вместо сплошного штифта в желтой части используются два конических элемента, которые вставляются в соответствующие пазы внутри белой части.

Процесс сборки:

Совместите желтую часть с белой частью со стороны паза.

Сожмите детали шарнира вместе пальцами.

Вы должны почувствовать и услышать щелчок, когда детали встанут на место.

После сборки шарнир плавно вращается и остается надежно зафиксированным.

Не требуется ни клея, ни шурупов, ни инструментов.

Рекомендации по печати

Технология печати: FDM.

Поддерживает: Не требуется

Ориентация: Как указано в STL.

Материал: PLA, PETG или аналогичный.

Калибровка принтера важна для правильной работы защелкивания.

Если ваш принтер правильно откалиброван, шарнир должен защелкнуться без чрезмерного усилия.

Как использовать его в своих проектах

Откройте программное обеспечение САПР (рекомендуется Fusion 360).

Импортируйте файл STEP

Расположите шарнир там, где это необходимо в вашей модели.

Комбинируйте или адаптируйте его к своей геометрии.

Распечатай и собери

Петля спроектирована таким образом, чтобы ее можно было полностью повторно использовать в нескольких проектах.

Примечания

Эта модель задумана как механический строительный блок, а не просто демонстрационная деталь.

Не стесняйтесь адаптировать его, масштабировать или интегрировать в свои собственные проекты.

Если вы сделаете ремикс или используете это в проекте, я буду рад это увидеть.
