Продвинутая BT колонка

📁  Продвинутая BT колонка
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

3/9/2018 — Добавлена дополнительная прокладка 22 мм для лучшей подгонки 4-дюймовых динамиков с более крупными магнитами.
3/5/2018 — Добавлены две дополнительные передние решетки для тех, кто хочет использовать только 4-дюймовые динамики (хороший вариант).

    BlueTooth_OptionalFrontgrill01_flat.STL — это простой в печати вариант, который пропускает звук через переднюю часть.
    BlueTooth_OptionalFrontgrill01_dome.STL — поверните Y на 180 градусов, чтобы напечатать плоскую поверхность, или используйте опоры. Купола помещаются внутрь коробки Bluetooth, чтобы направлять звук вперед (непроверенно, но я собираюсь это сделать).
    12/03/2017 — добавлена обновленная решетка динамика.
    12/18/2017 — добавлена 12-миллиметровая прокладка с фаской для некоторых 4-дюймовых динамиков, которым требуется больше свободного пространства.

Эта конструкция основана на стереоаудиоплате Bluetooth 4.0 мощностью 2x50 Вт стоимостью 12 долларов: https://www.amazon.com/TDA7492P-Amplifier-Wireless-Bluetooth-Receiver/dp/B01BTJZFY6/ref=sr_1_1?ie=UTF8&qid=1483680968&sr=8-1&keywords=insma

Обновление от 21.11.2017 — Похоже, эта плата больше подходит для моей платы:
https://www.amazon.com/INSMA-Hifi-Mini-Bluetooth-Audio/dp/B01KFZN6Y6/

*Кнопка включения питания была удалена из первоначальной версии платы (первая ссылка выше).
** Сообщите мне, если у вас есть похожая плата и вам нужно немного ее доработать, чтобы она работала в данном случае.

Эта небольшая плата стоимостью 12 долларов (сейчас продается в среднем по 15-25 долларов) имеет фантастическую громкость и, на мой взгляд, отлично звучит.  Хорошо подходит для аудио-хакеров Good'Nuff.  Этот проект не рекомендуется для аудиофилов — остальные из нас не понимают концепции колонок за 50 000 долларов :)

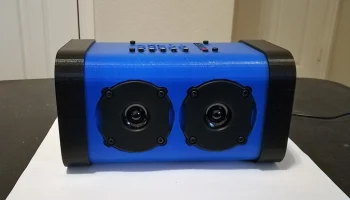

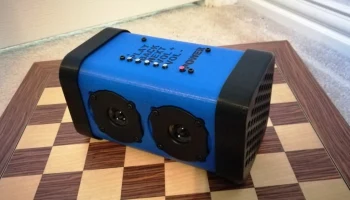

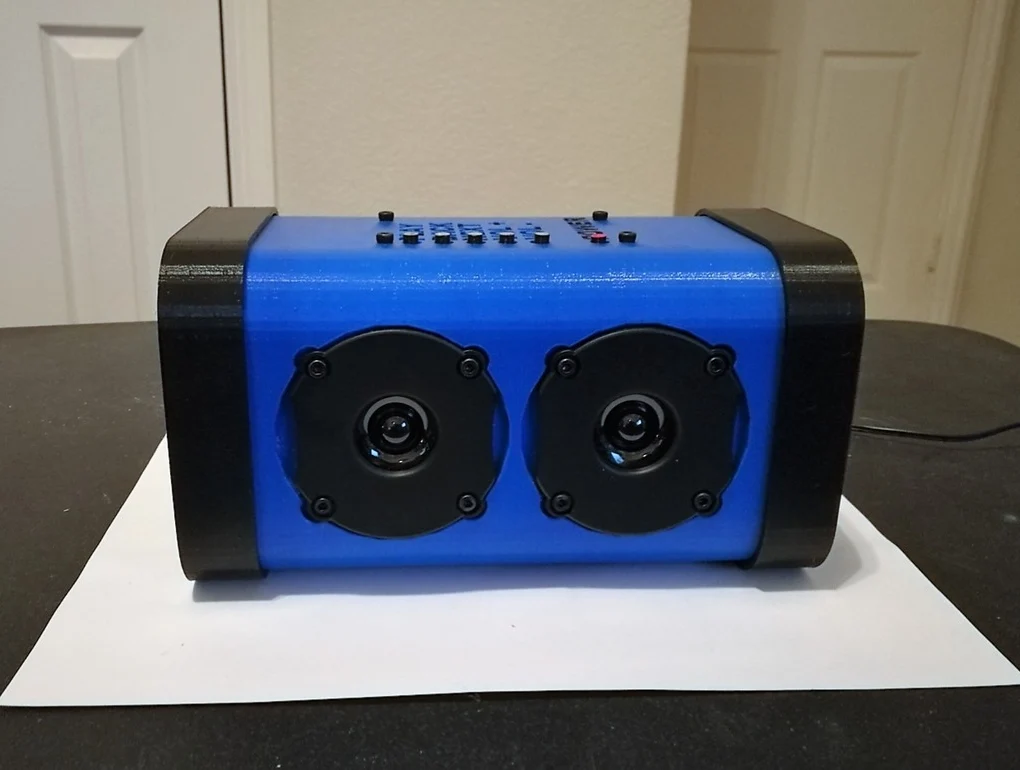

Чтобы создать эту систему, мы с сыном использовали старые стереодинамики с задним каналом, каждый из которых был оснащен 4-дюймовым среднечастотным динамиком и 2-дюймовым высокочастотным динамиком.

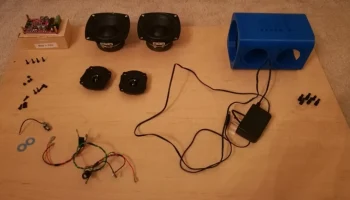

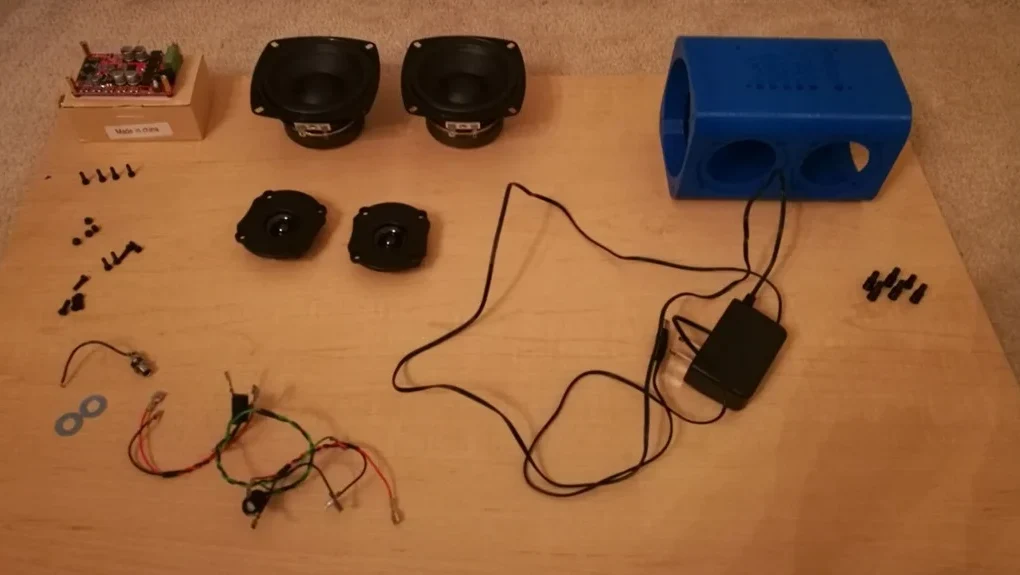

Необходимые материалы:

    Аудиоплата TDA7492P, ссылка на которую приведена выше.
    Два 4-дюймовых (101,6 мм) динамика с 4 отверстиями для винтов, расположенными на расстоянии 80 мм друг от друга.
    Два 2-дюймовых (50,8 мм) высокочастотных динамика с 4 отверстиями для винтов, расположенными на расстоянии 44 мм друг от друга. *Для улучшения звучания рекомендую добавить к высокочастотным динамикам высокочастотные конденсаторы (многие из них имеют встроенные фильтры). Более подробную информацию о высокочастотных фильтрах можно найти здесь: http://www.carstereo.com/help/Articles.cfm?id=1 и в Google.
    Источник питания 12 В постоянного тока.
    Паяльник.
    12 винтов M3 длиной от 10 до 12 мм.
    12 гаек M3 с нейлоновым покрытием.
    8 шурупов по дереву диаметром от 2,7 до 3,5 мм и длиной от 20 до 25 мм. (Если у вас винты для дерева большего размера, просверлите дополнительные направляющие отверстия. Они используются для крепления 4-дюймовых динамиков на концах.
Провод для динамиков. Оставьте на каждом динамике запас длины около 12 дюймов, чтобы облегчить работу с системой (больший зазор).
4 распорки M3 15 мм.

Инструкции по сборке:

1. Распечатайте одну основную трубку «BlueToothBox02.slt».
2. Если у вас есть 4-дюймовые динамики с гигантскими магнитами (такие, как те, что я использовал, мощностью 50 Вт), вам также понадобится распечатать две прокладки «BluetoothSpeaker_Spacer12cm_01.stl», чтобы установить их на концах (для большего зазора магнитов).
3. Распечатайте набор кнопок «Buttons_4_BlueTooth01.stl».
4. По желанию распечатайте две решетки и два настроечных порта.
       *Полное заявление об отказе от ответственности — я не занимался научным исследованием настроечных портов. Так что аудиофилы могут злиться :)
5. Сначала подключите динамики и питание к плате и протестируйте ее.
6. Переверните трубу вверх дном и аккуратно поместите кнопки в предварительно просверленные отверстия наверху. Короткая кнопка — это кнопка питания. Закрепите кнопки лентой (сверху снаружи основного корпуса), чтобы они не сдвигались во время выполнения шага8
7. Вкрутите 4 распорки и гайки в аудиоплату, распорками вверх.
8. Отсоедините динамики и оставьте проводку подключенной к аудиоплате, а затем прикрепите аудиоплату к верхней части трубки с помощью стоек, совместив их с отверстиями для винтов на верхней части, при этом убедитесь, что плата скользит под заклеенными кнопками.
9. Вкрутите 4 винта M3 через трубку основного шасси в стойки на аудиоплате.
10. После того, как аудиоплата будет привинчена, можно удалить скотч. Кнопки теперь должны работать, но будут немного свободными.
11. Прикрутите твитеры винтами M3 и гайками Nyloc. Подключите провода твитеров к аудиоплате.

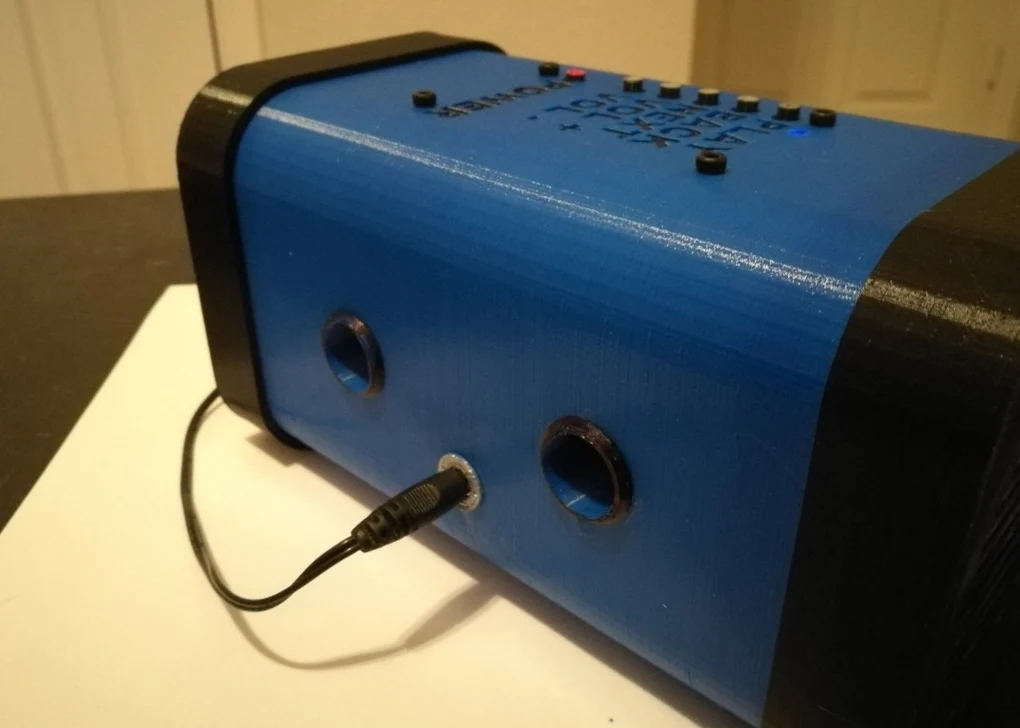

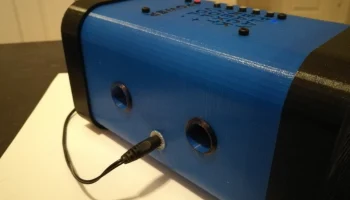

12. Пропустите провод источника питания постоянного тока через небольшое отверстие, расположенное по центру задней части основной трубки. Я рекомендую приобрести (или найти) дополнительный разъем для подключения источника питания постоянного тока и установить его на задней панели. Я нашел свой разъем в старой электронике, которую собирался выбросить
13. Подключите 4-дюймовые динамики и закрепите их деревянными винтами. Если у вас возникли проблемы с тем, что магнит динамика ударяется о внутренние детали, используйте дополнительные 12-миллиметровые прокладки (упомянутые в шаге 2). Если вам нужно еще больше места, распечатайте пару 12-миллиметровых прокладок или масштабируйте ось Z (неравномерно) до 200% для 24-миллиметровых прокладок.
14. Установите решетки, если хотите. Распечатайте одну пару из двух представленных дизайнов.

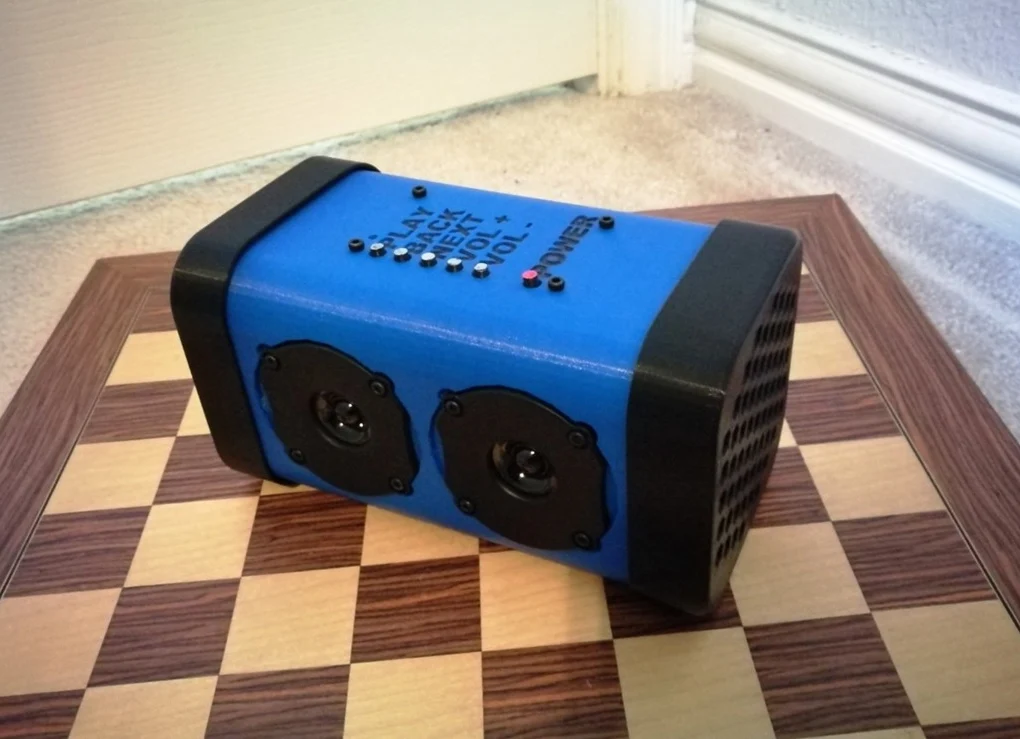

15. По желанию можно раскрасить кнопки и соответствующие надписи на верхней части маркером Sharpie.
16. Подключите устройство, включите питание и включите музыку.

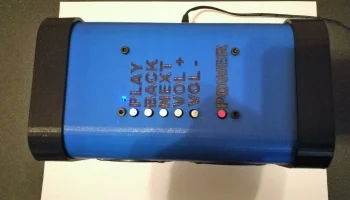

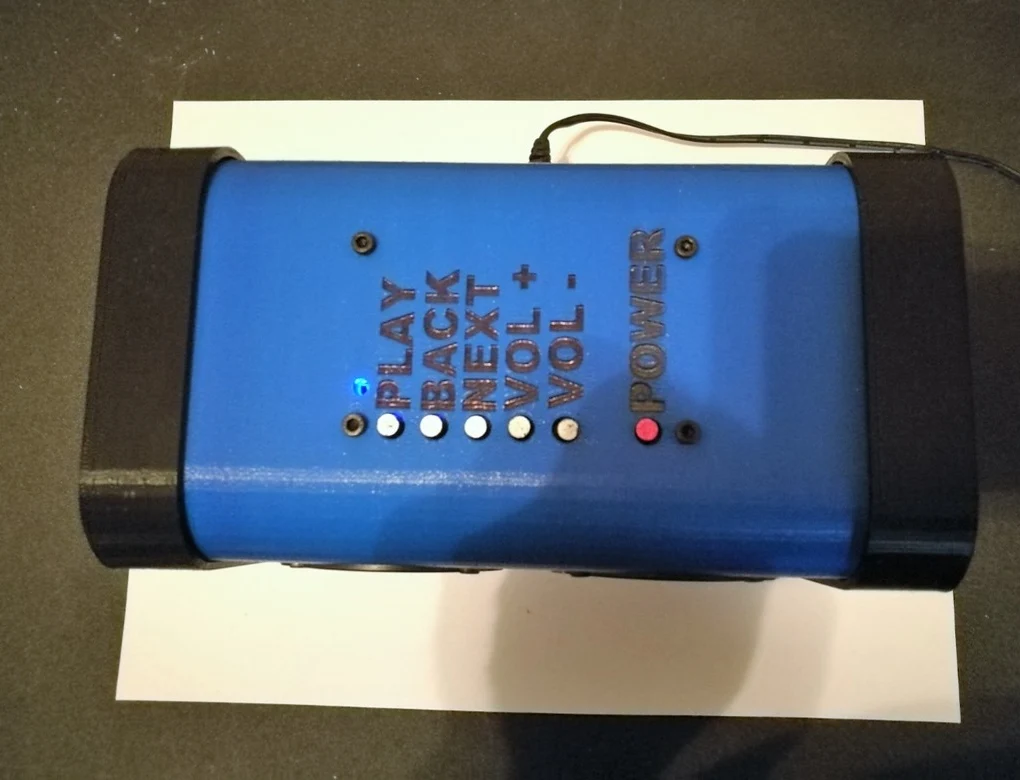

17. Последнее доработка: просверлите отверстие диаметром 2–3 мм чуть выше (примерно на 4 мм) буквы «P» в слове PLAY, чтобы было видно светодиодный индикатор внутри.  Обновление дизайна с добавлением этого отверстия находится в моем списке задач по 3D-печати.  Я подумываю обрезать/обработать прозрачную шейку зубной щетки, чтобы сделать для этого дешевый световой канал.

Как я уже писал в своем первоначальном посте, я добавил аккумуляторную батарею, чтобы сделать устройство портативным. 3s2p из 18650 подошли идеально. Приклеил их горячим клеем к нижней части, и все готово. На данный момент устройство работает уже несколько часов и по-прежнему держит напряжение 12 В.

Я хотел сделать герметичный корпус с пассивными радиаторами вместо твитеров. Сделал несколько заглушек для задней части и модифицировал небольшие крышки, чтобы они подходили к 2-дюймовым излучателям, которые я купил на Amazon. Закрепил их с помощью нескольких 1/2-дюймовых винтов.

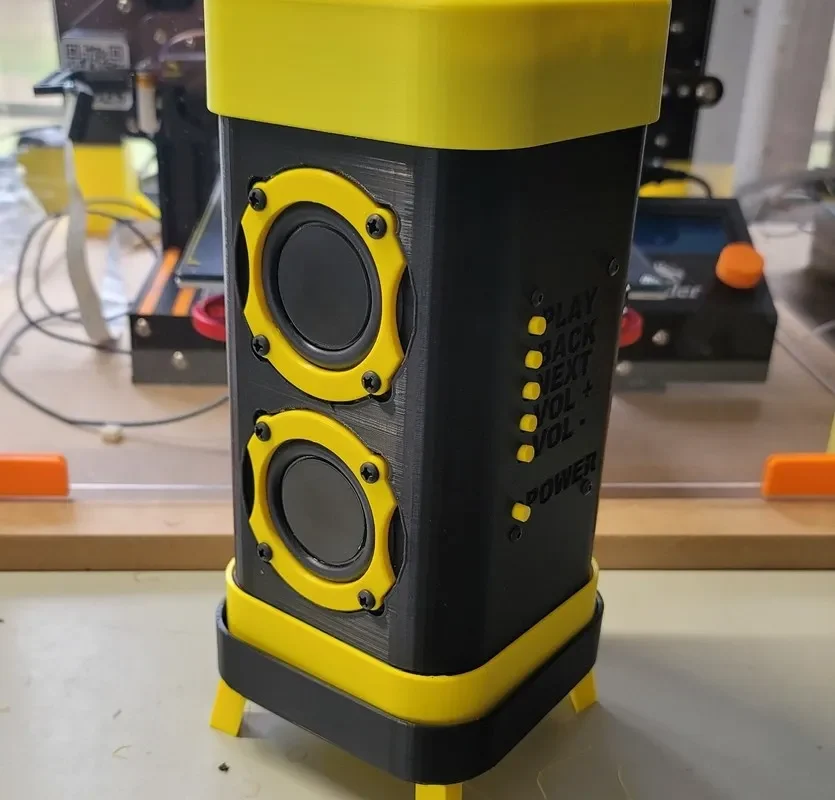

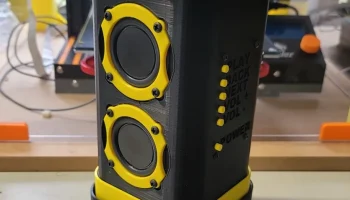

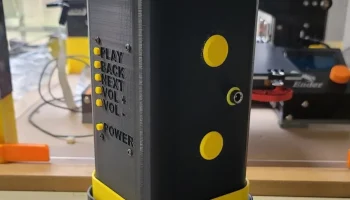

И, наконец, вертикальная подставка. Модифицировал большую решетку динамика в Tinkercad, а также сделал несколько ножек. Они скреплены винтами m3x6.

Мне было очень весело делать это, и звучит оно просто великолепно!
