Стрекоза FPV Дрон

ВНИМАНИЕ: по состоянию на 21 января 2026 года FPV-дрон Phoenix был «модернизирован», чтобы составить конкуренцию другому моему 5-дюймовому дрону, Leopard. Хотя я утверждаю, что Leopard немного прочнее, а Dragonfly немного легче, вам нужно только выбрать, что вам больше нравится. Или, черт возьми, постройте оба.

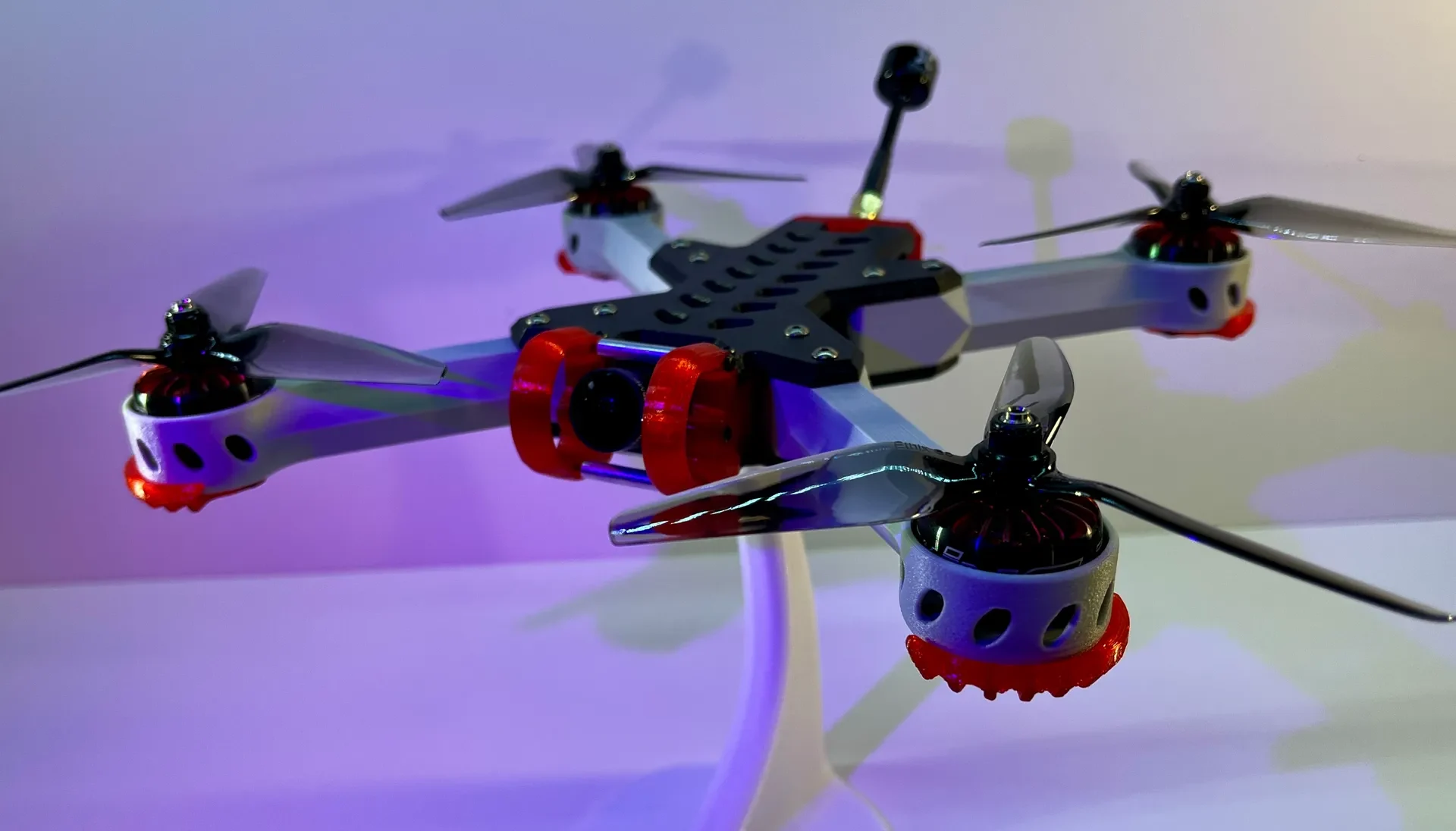

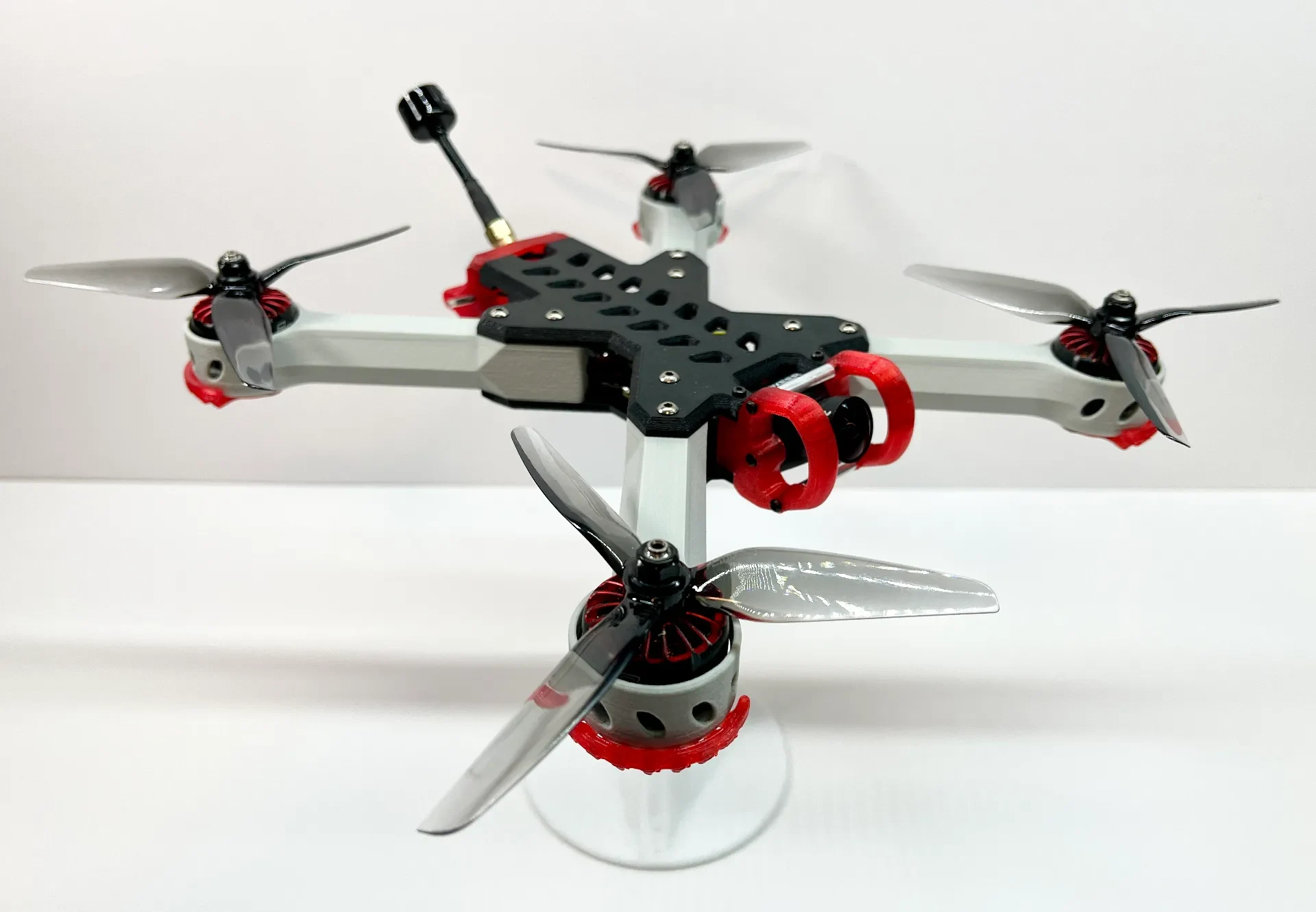

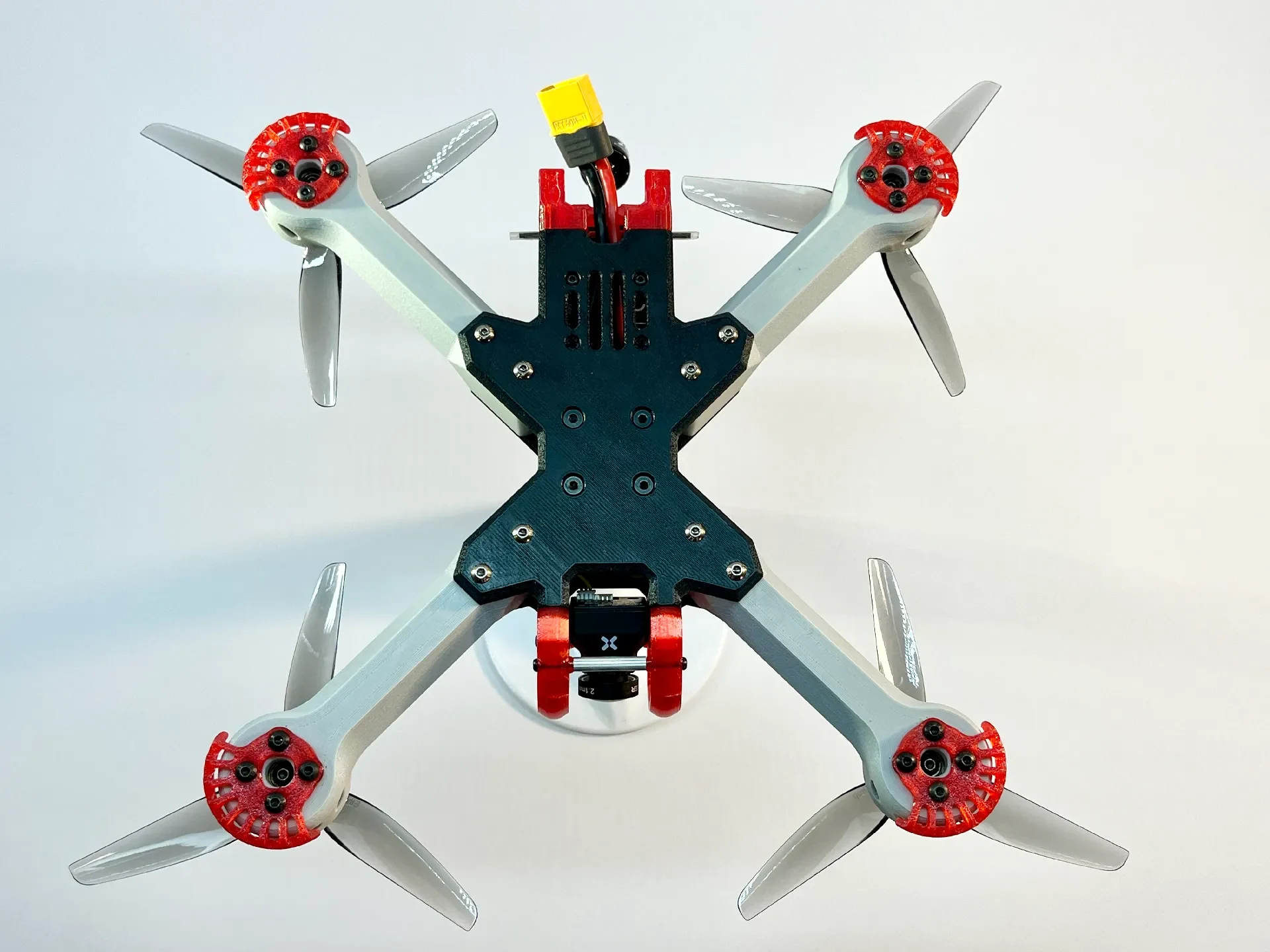

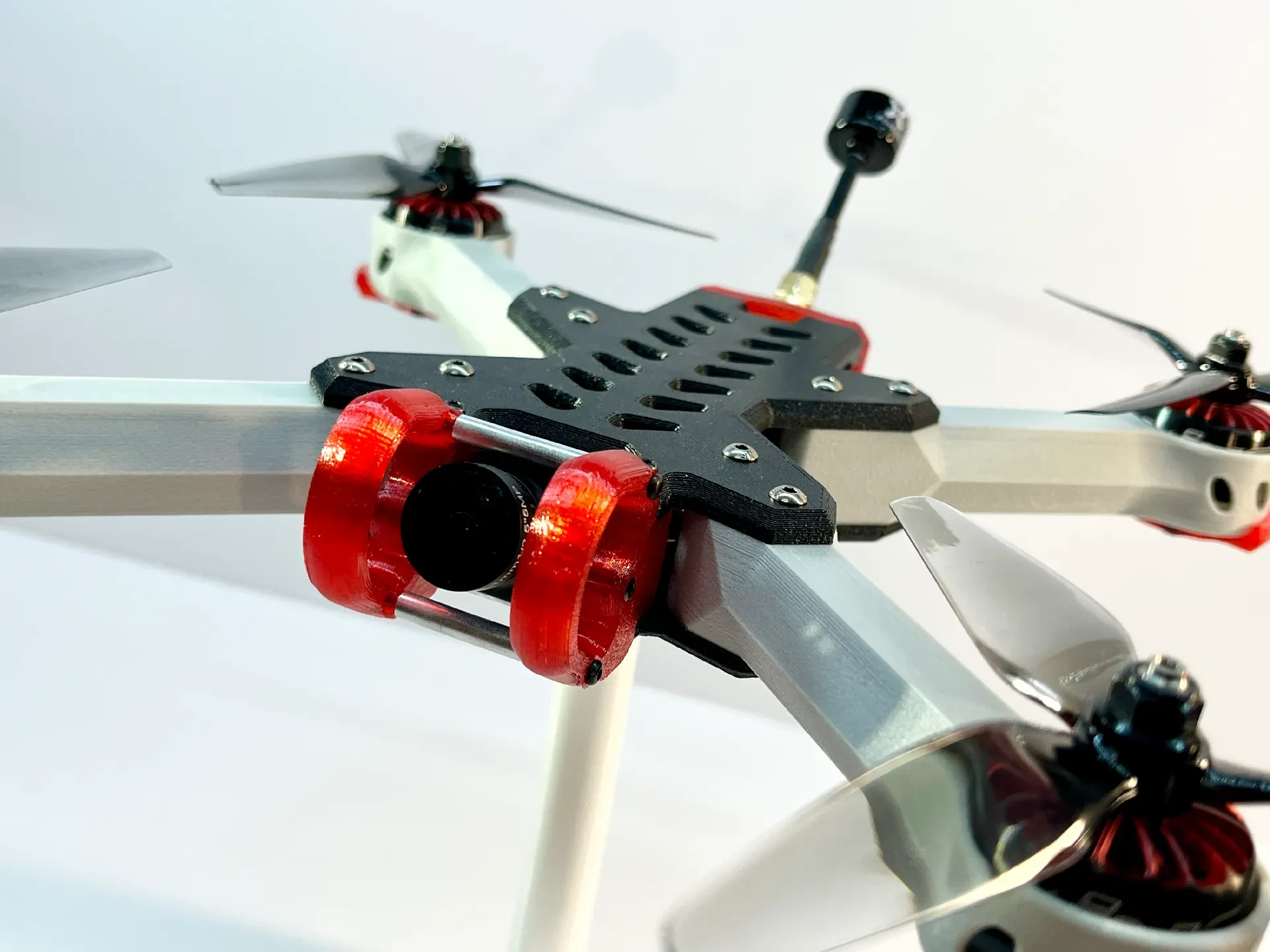

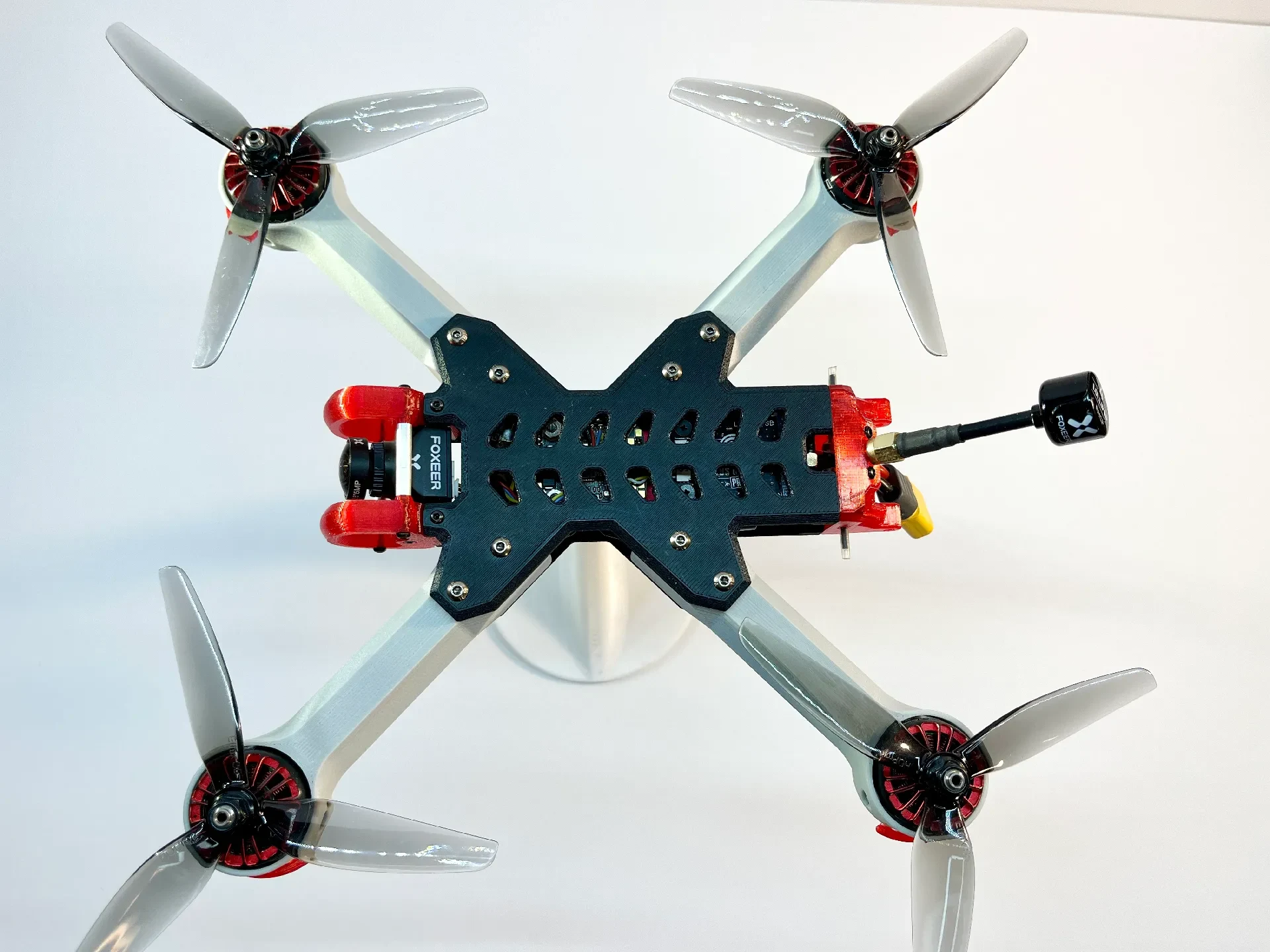

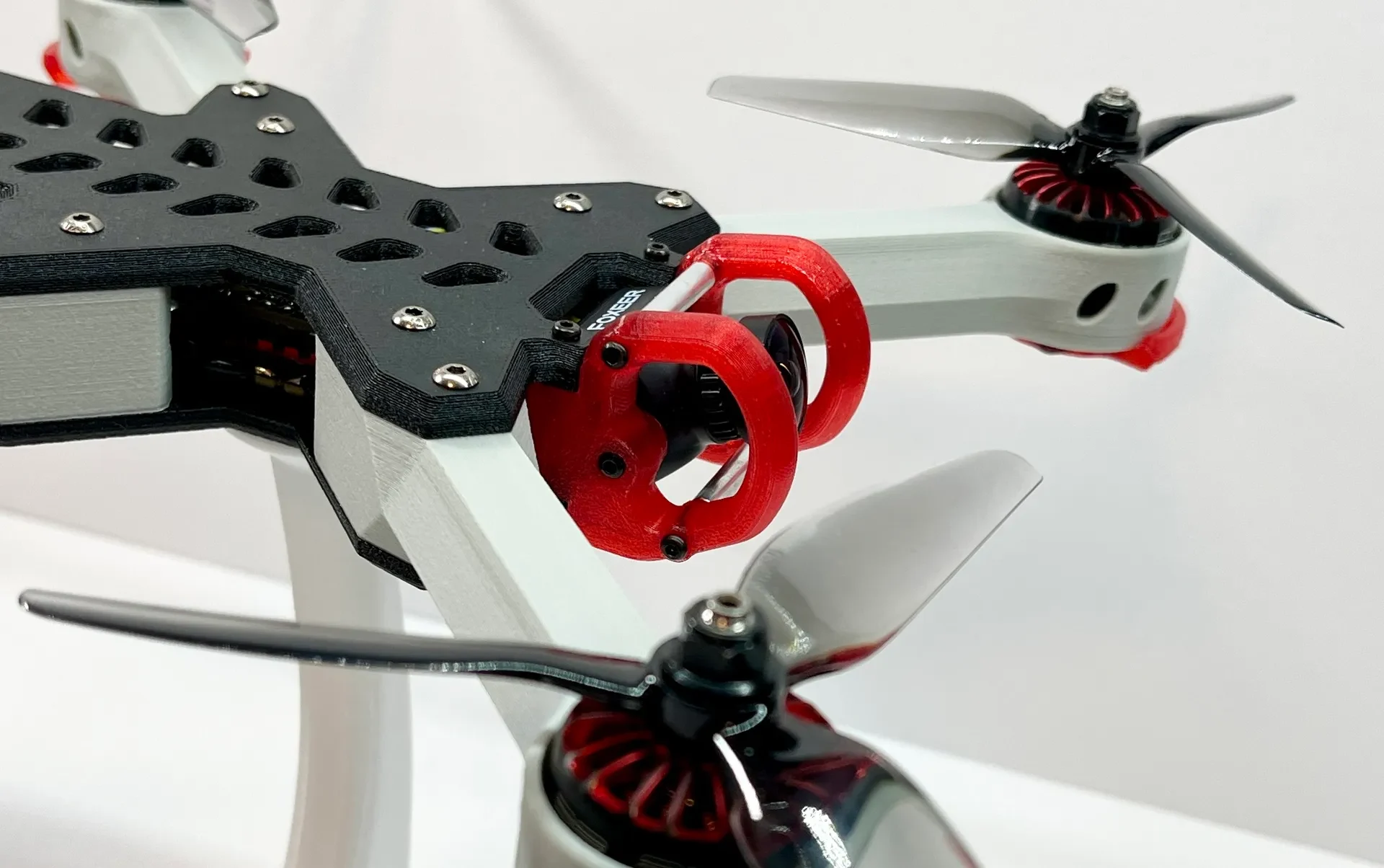

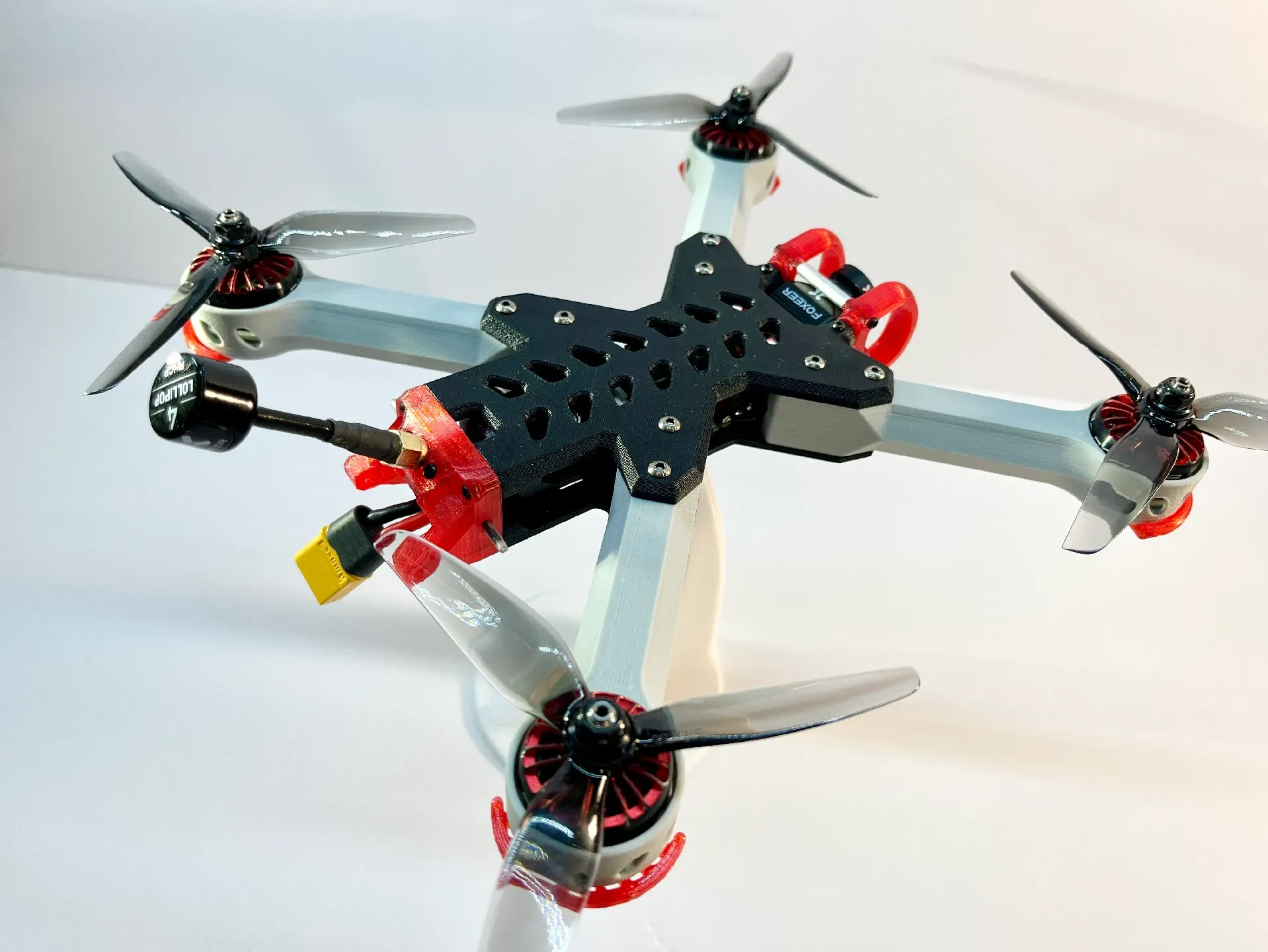

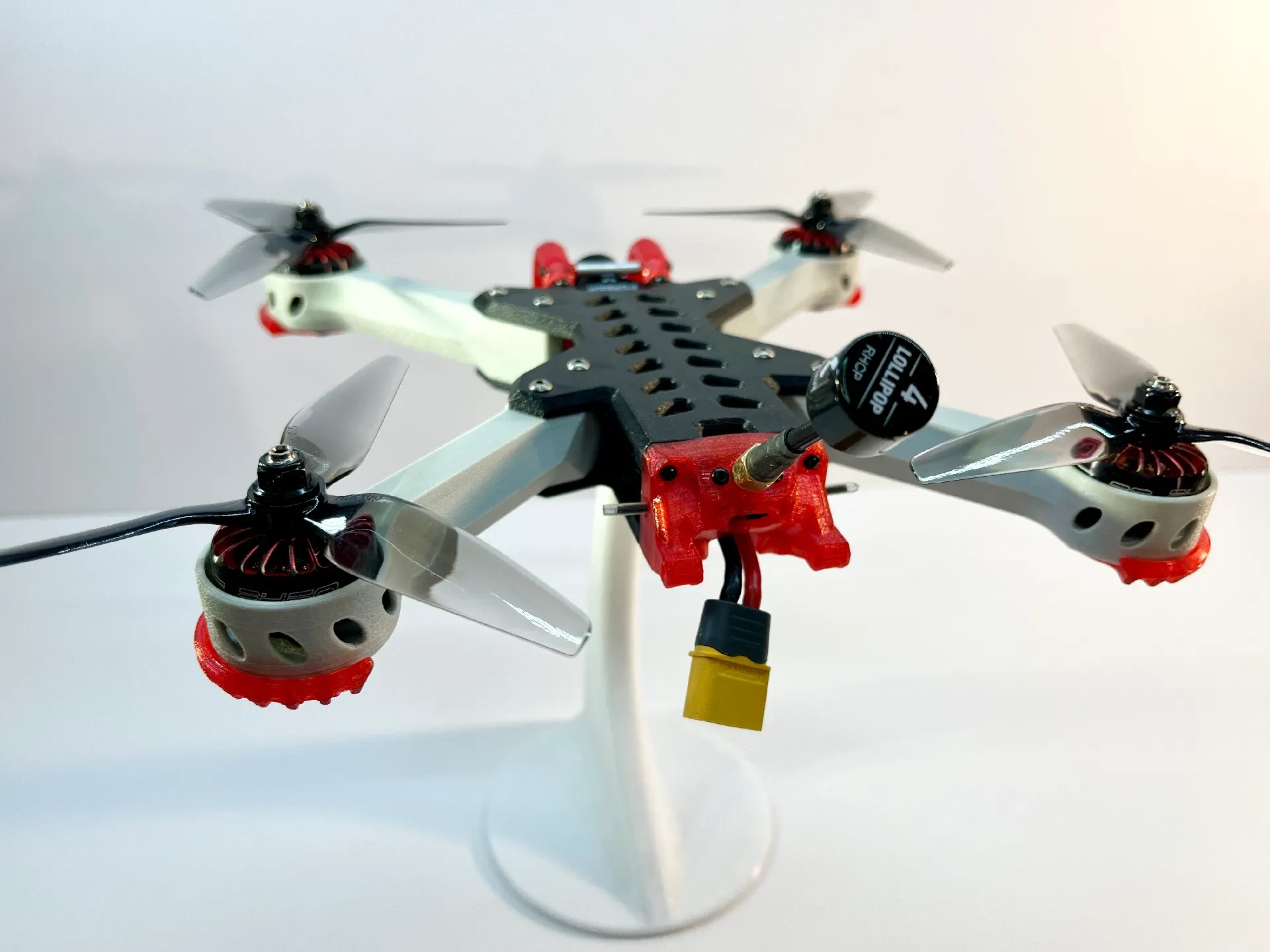

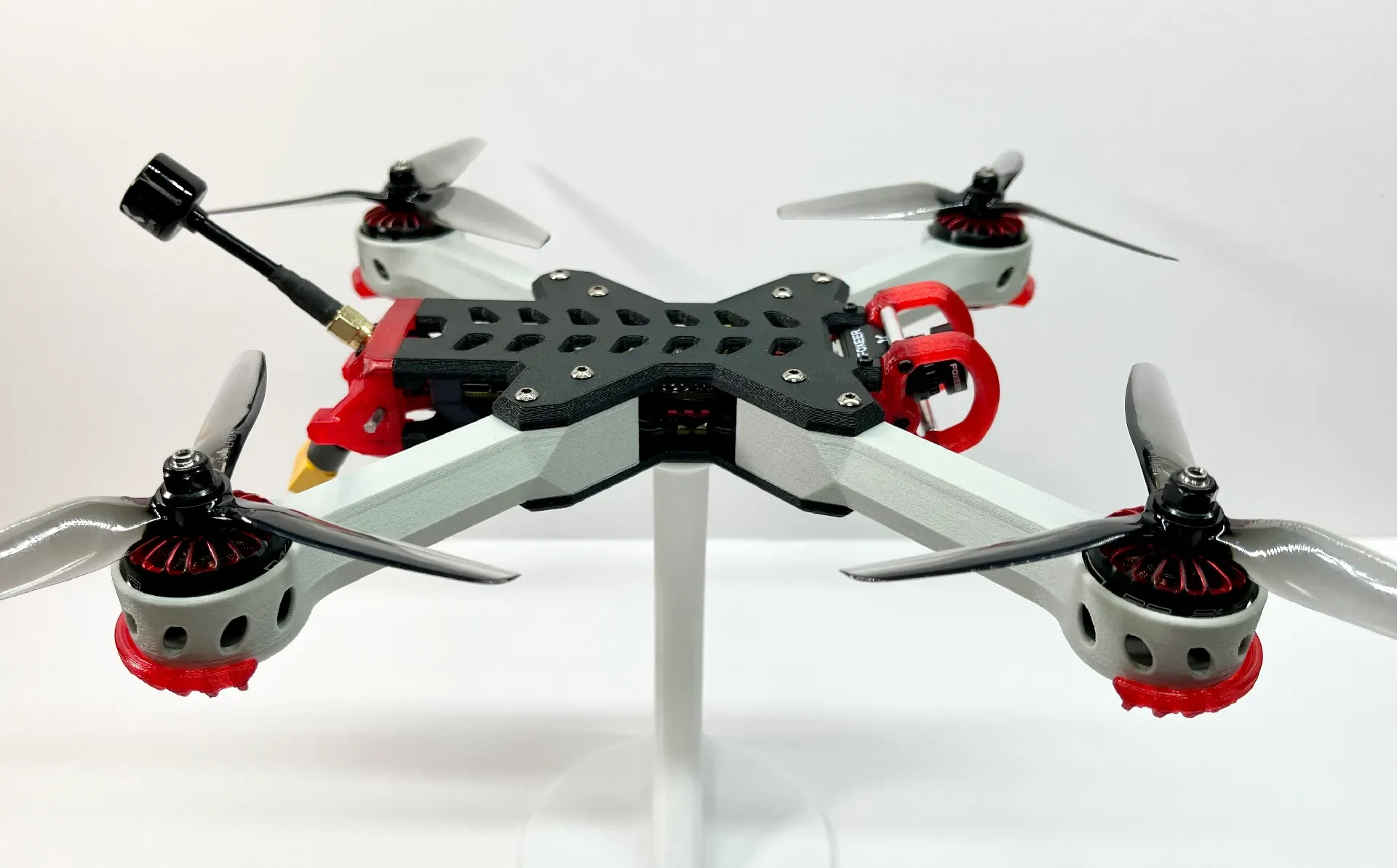

Свирепый FPV-дрон Dragonfly — это заключительная эволюция начатого много лет назад пути создания 5-дюймового дрона, полностью пригодного для печати. Предшественник этой модели когда-то назывался Phoenix. В этой новой версии решены структурные проблемы и проблемы совместимости, сохраняя при этом стиль своего предка. В ходе эволюции базовая конструкция разделилась на двух братьев: Leopard и Dragonfly. Leo имеет более гладкий и элегантный внешний вид. По контрасту внешний вид Стрекозы более резкий и агрессивный. В любом случае процесс сборки настолько похож, что вы также можете ��осмотреть фотографии сборки Leopard для этого дрона.

А теперь, без лишних слов, подробности сборки. Прочтите их внимательно.

Электроника:

1 контроллер полета/стек ESC

Не выше 20 мм при использовании 20 x 20 или 25,5 x 25,5.

Не выше 18 мм при использовании 30,5x30,5.

��то я использовал: SKYSTARS F722 HD MINI 55A STACK

4 бесщеточных двигателя размером 22xx

что я использовал: iFlight XING 2207 2450KV

1x приемник ELRS

что я использовал: HAPPYMODEL EP1 2,4 ГГц

1x HGLRC M100 GPS

Я сделал крепление специально для этого доступного модуля, но, поскольку он изготовлен из ТПУ, вы, возможно, сможете установить аналогичный GPS-модуль, если вам повезет.

что я рекомендую: HGLRC M100

1x цифровая или аналоговая система FPV

Цифровая система FPV оснащена всем необходимым; камера, передатчик и антенна

Аналоговая установка FPV обычно требует, чтобы камера, передатчик и антенна приобретались отдельно.

что я использовал: Foxeer Razer Mini V3 + TBS Unify Pro32 HV + антенна Foxeer Lollipop.

1x литиевая батарея

В зависимости от значения KV ваших двигателей вы выбираете батарею.

Например, для двигателей с KV около 2400 требуется аккумулятор 4S ~1600 мАч.

В то время как двигатели с напряжением около 1900 кВ могут работать с батареей 6S ~ 1300 мАч.

Что я использовал: OVONIC 4S 1600 мАч.

1x радиоконтроллер ЭЛРС

что я использовал: RADIOMASTER POCKET

Аппаратное обеспечение:

4x 5-дюймовый пропеллер для дрона

Я предлагаю получить больше в качестве замены, хотя

1x 250x20 мм аккумуляторный ремень на липучке

Просто держит батарею дрона

4 пары разъемов MR30 «папа-мама»

Они предназначены для соединений двигателя/ESC.

1 гнездовой разъем XT60

Обычно стек контроллера полета/ESC поставляется с одним из них.

4 винта M3x22-20

Они предназначены для установки стека FC/ESC. В зависимости от высоты стопки можно обойтись винтами диаметром 20 мм, в противном случае вам понадобятся винты диаметром 22 мм.

16 винтов M3x10

Они предназначе��ы для установки двигателей.

16 винтов M3x8

Они предназначены для соединения рук.

2 винта M2x25

Они предназначены для крепления защитных кожухов камеры.

4 винта M2x20

Они предназначены для крепления видеопередатчика, но могут меняться в зависимости от вашего видеопередатчика.

4 винта M2x14

Они предназначены для крепления заднего блока.

4 винта M2x10

Два из них предназначены для крепления камеры.

Два других предназначены для установки GPS*

1 винт M2x8

Этот единственный винт предназначен для крепления антенны VTX **

3 контргайки M2

Два для GPS *

Один для антенны видеопередатчика**

16x вставная гайка M3x4xOD4,5

Четыре из них входят в каждую руку

10x вставная гайка M2x4xOD3.2

Четыре сзади для антенного блока

Четыре для установки видеопередатчика

Двое спереди для камеры

2 алюминиевых стойки M2x20 + 4 винта M2x14

Это необязательно, если вы хотите усилить защиту камеры.

Оценка стоимости:

Дрон ~ 150-400 долларов в зависимости от того, насколько вам нравятся детали.

Контроллер ~ $60

И наконец, инструкция

Итак, у меня возникла идея. Вместо написания диссертации руководства. Я позволю куче фотографий (фотографии находятся на странице Leopard FPV Drone) сделать за меня тяжелую работу. Знаете, как говорят, что картинки стоят тысячи слов и все такое, но я бы уже назвал победой сбрить сотню. В фоторолике этого проекта вы найдете серию фотографий, иллюстрирующих процесс сборки в chro.
