Катушка с нитью

Еще одна катушка с образцом нити.

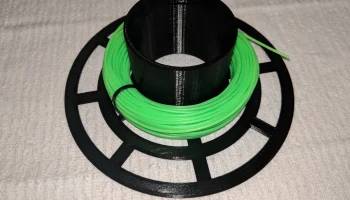

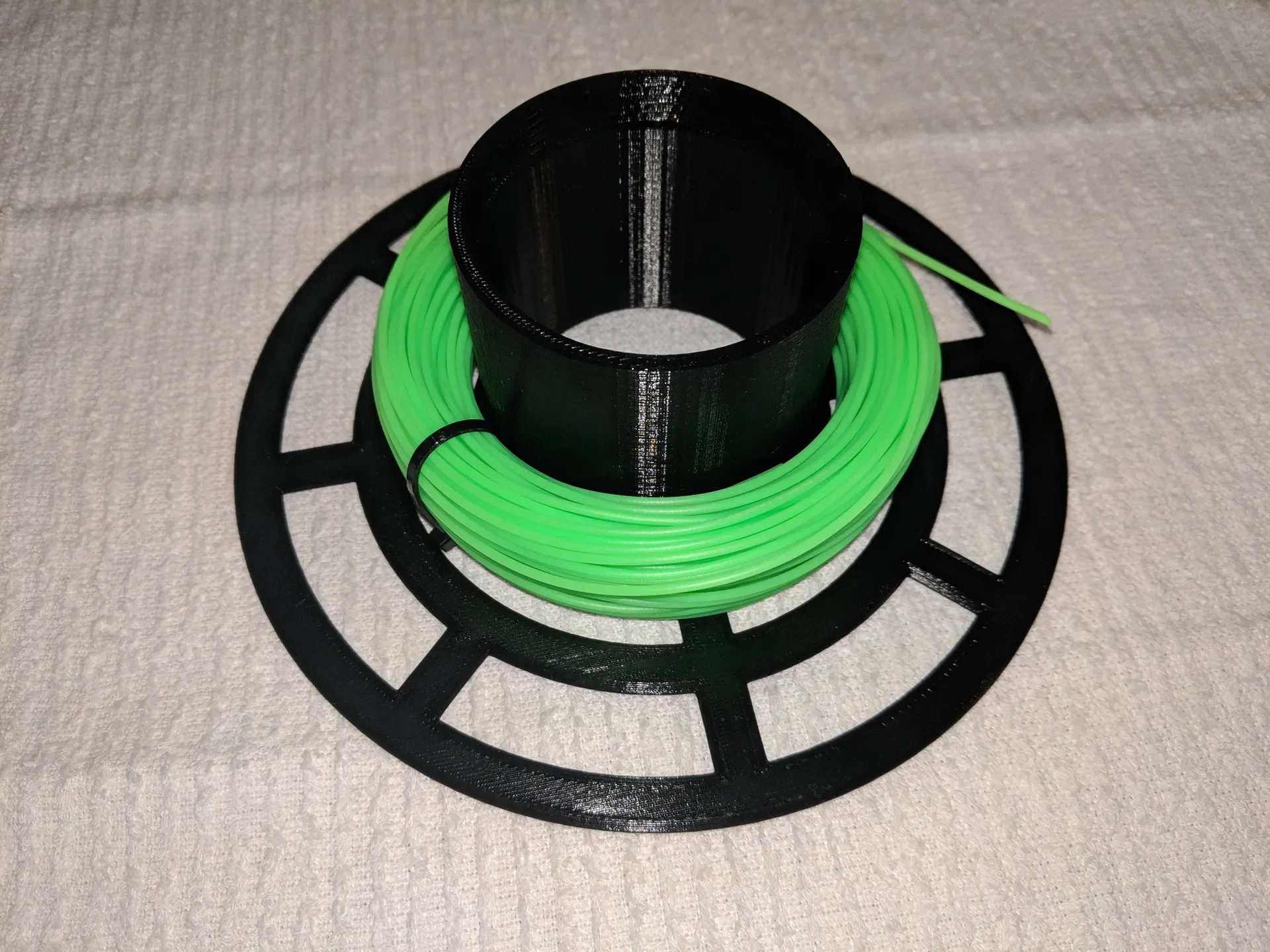

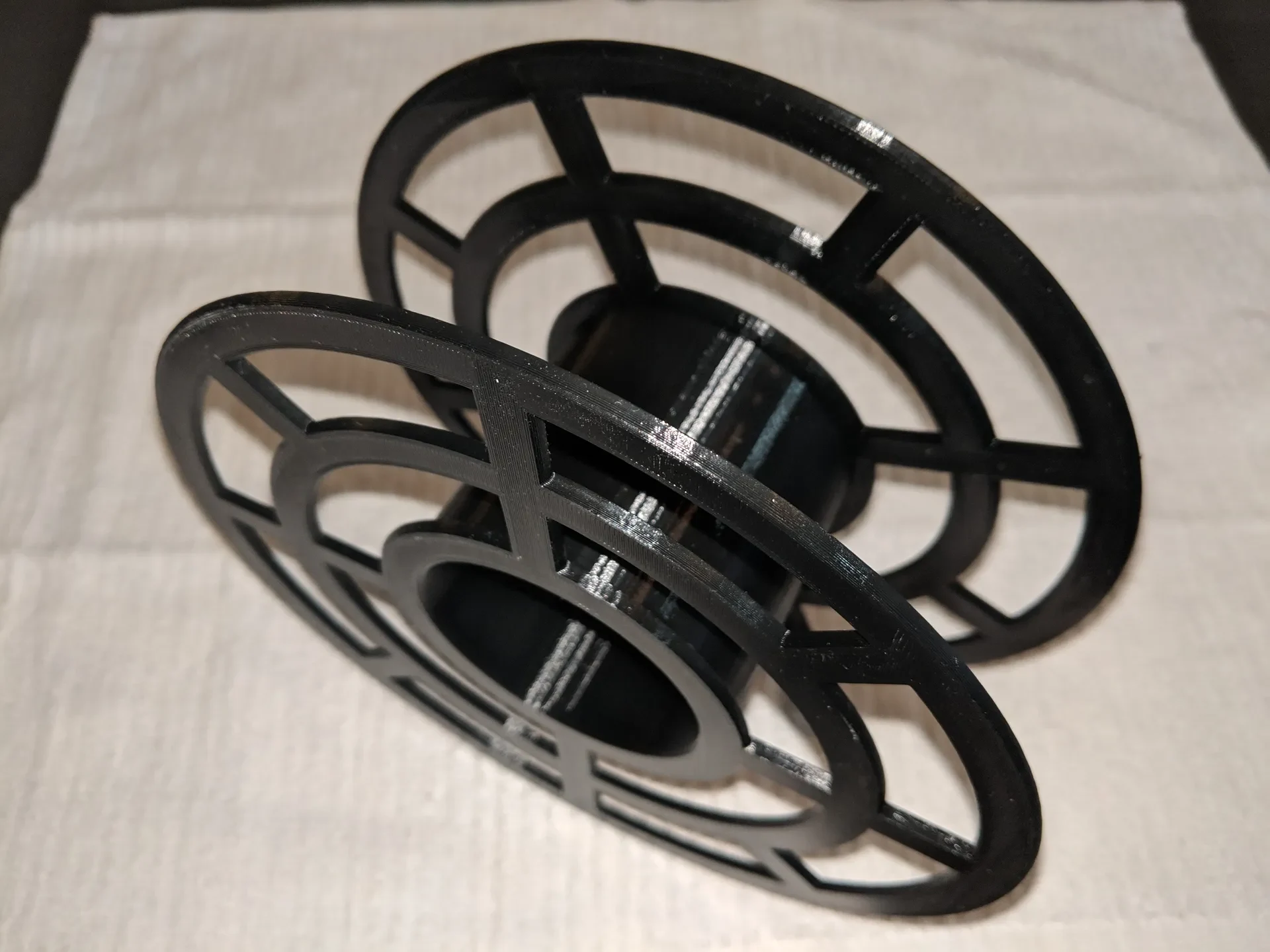

Я не смог найти тот, который соответствовал бы моим потребностям, поэтому вот мой дизайн. Его внутренний диаметр составляет 70 мм, поэтому небольшие катушки нити легко помещаются. Он имеет внешний диаметр 180 мм и ширину 20, 30, 40 или 60 мм, поэтому подходит для обычных держателей катушек с нитью или при необходимости экономит место, а внешний край зафиксирован, поэтому держатели с фиксацией по краю также подойдут. «Винтовой» конец совместим с «Основой» любой ширины, поэтому при желании вы можете распечатать только одну.

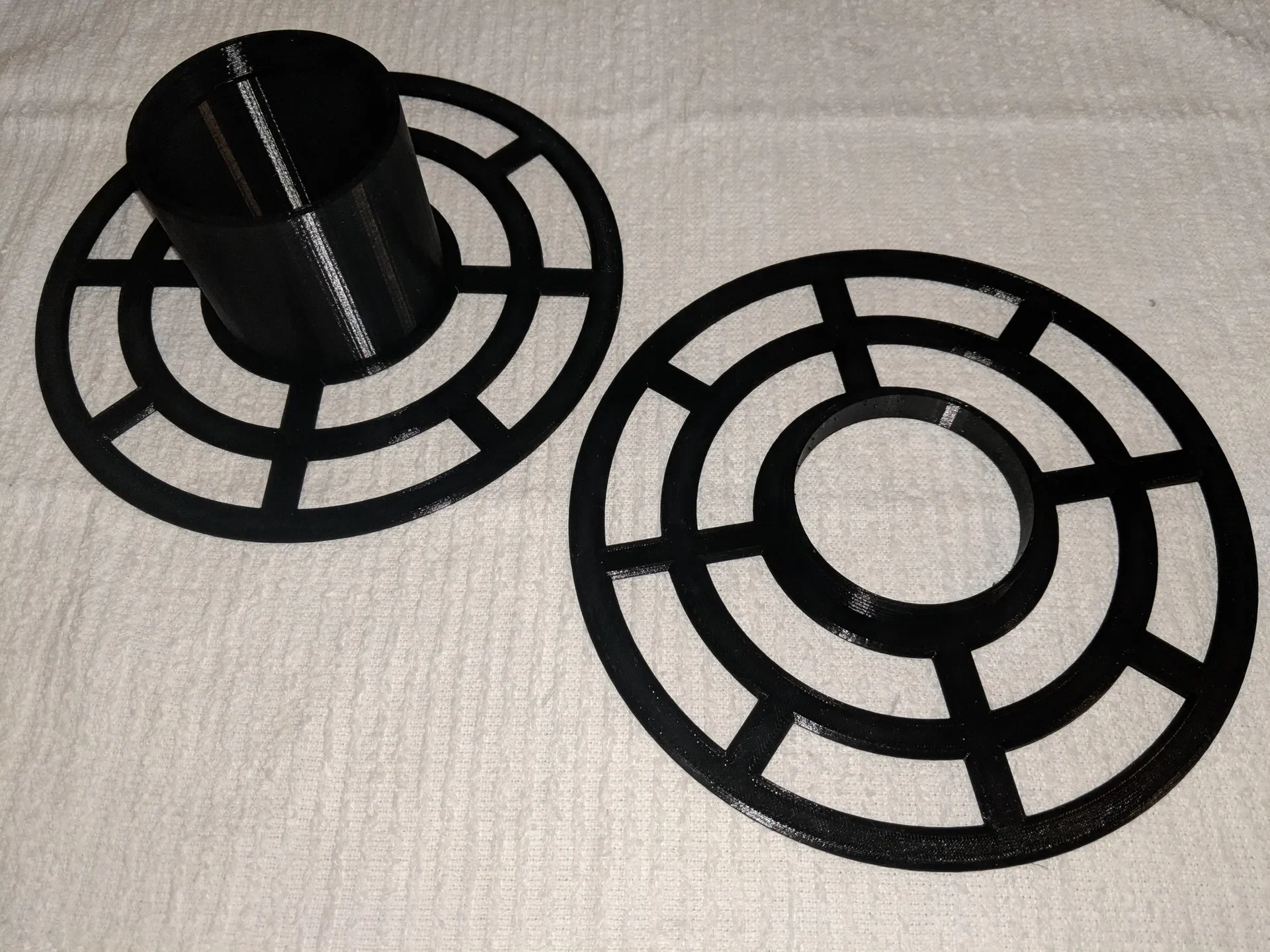

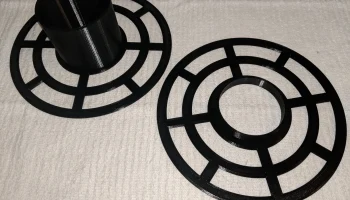

Напечатанная из двух частей, «База» имеет один фланец и всю внешнюю втулку. «Винт» — это другой фланец, ввинчивающийся в основание. Он спроектирован таким образом, что основание может полностью удерживать нить, и для крепления винта не требуется никаких зазоров. Каждый ф��анец также содержит ответные отверстия диаметром 1,75 мм и 3,00 мм.

Большинство краев скруглены, поэтому время печати немного увеличивается, но это обеспечивает более приятную печать и более плавное перекатывание держателей катушек с перекаткой кромок.

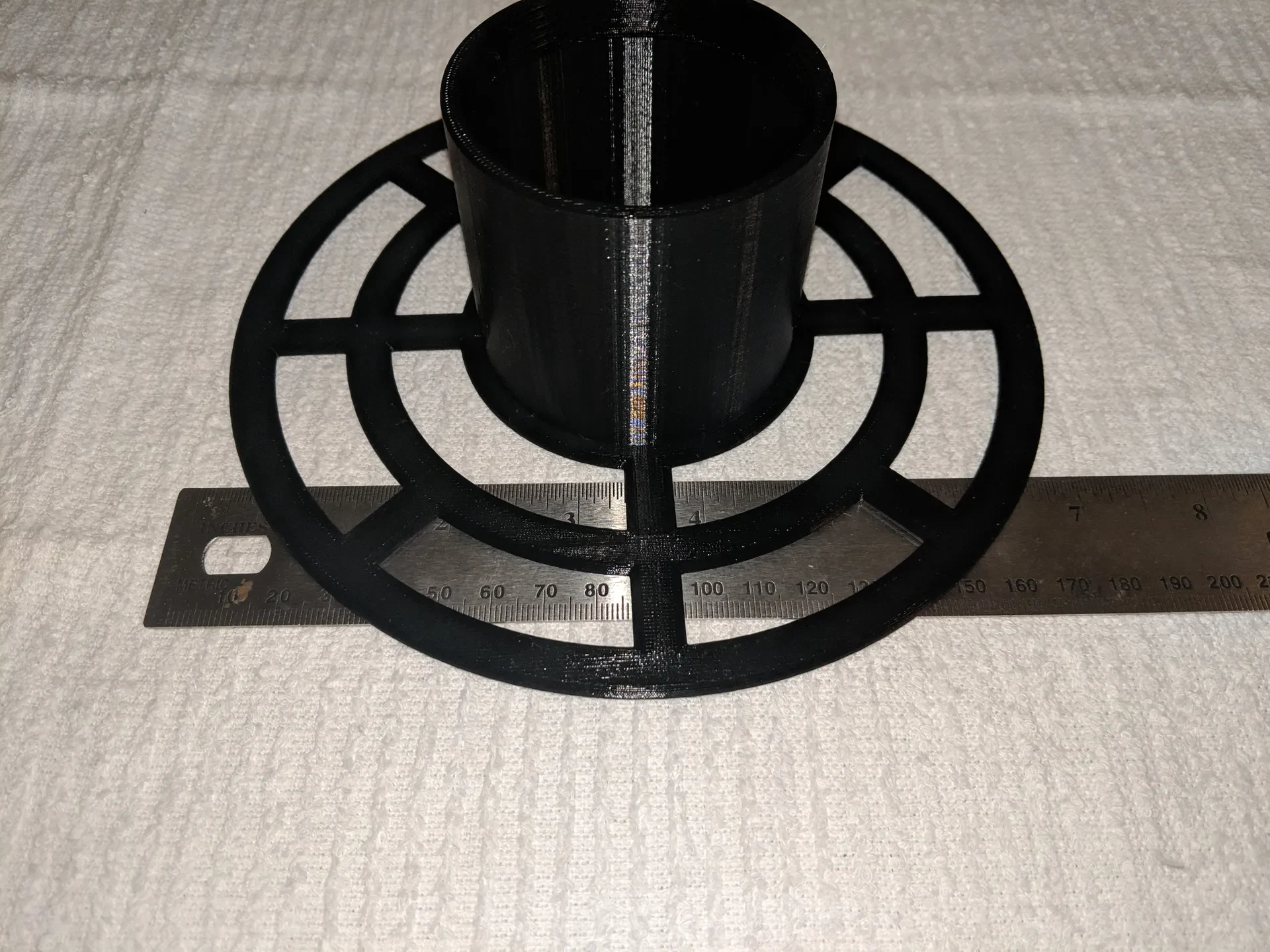

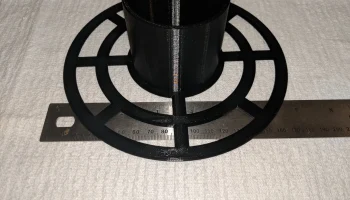

Внешний диаметр обода: 180 мм (≈7⅛″)

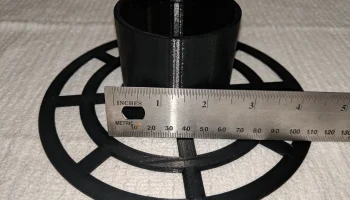

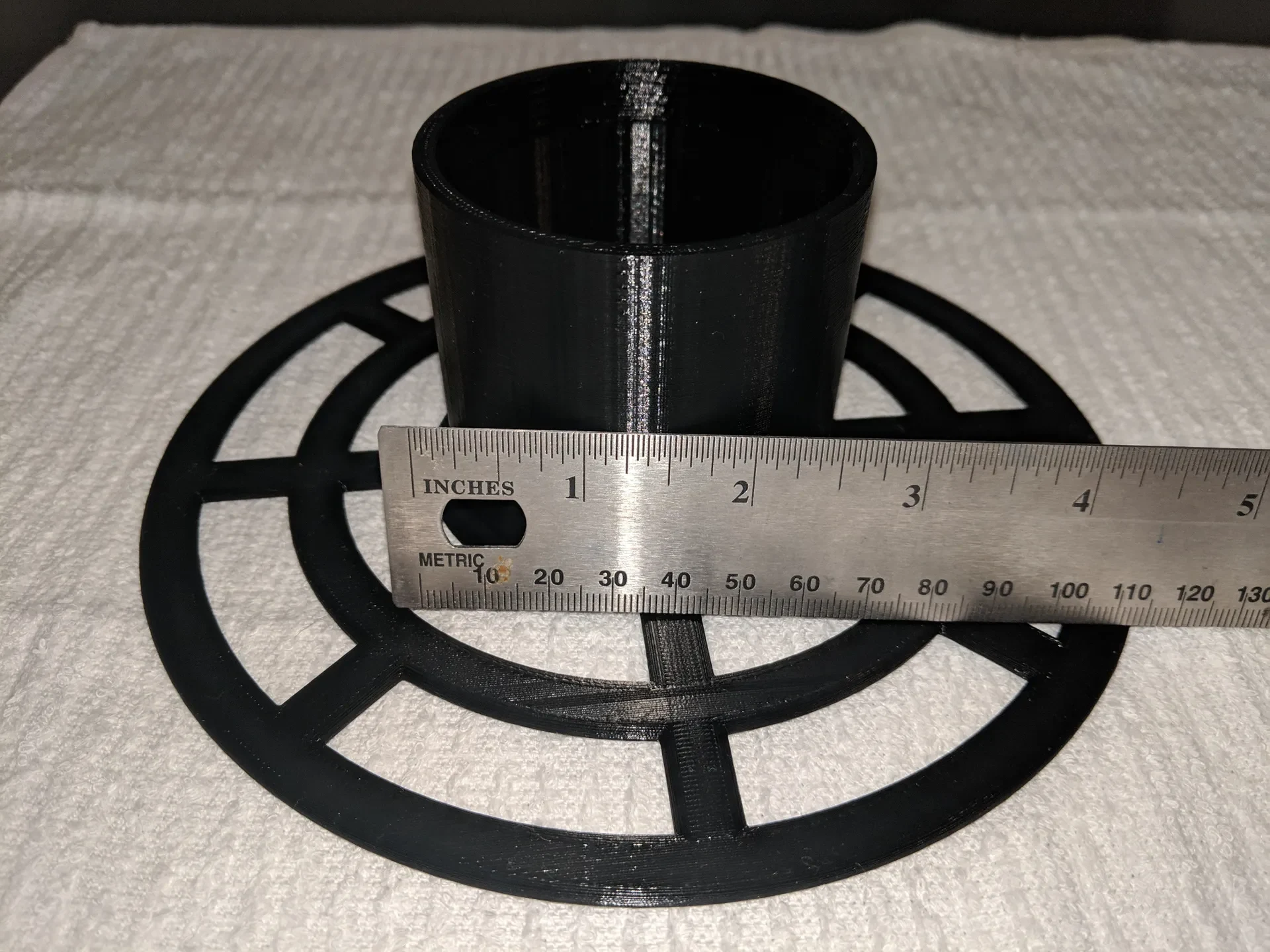

Внешний диаметр втулки: 70 мм (≈2¾ дюйма)
Внутренний диаметр втулки: 60 мм (≈2¼″)
Внутренняя ��ирина втулки: 60 мм (≈2¼″)

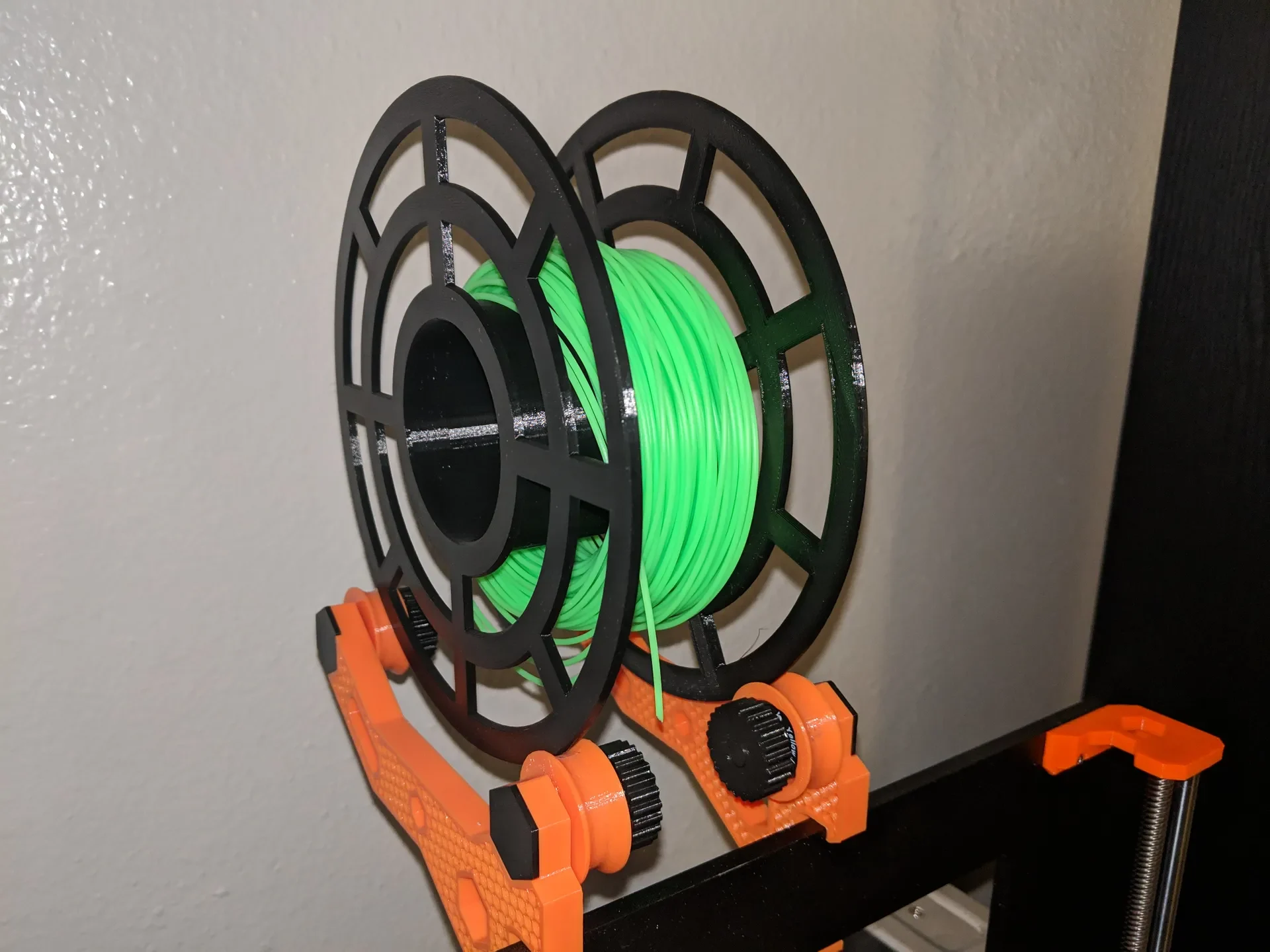

Держатель катушки, показанный на первой фотографии, — это потрясающий держатель катушки Prusa i3 MK2(s) и MK3 от Мартина Маевски — крепление на раму — верхняя загрузка.

Распечатать инструкции

Ни плотов, ни опор, ни краев. Просто поверните STL фланцем вниз и печатайте. Вылетов не должно быть. шаг резьбы составляет 2 мм, размер резьбы 6g4g, поэтому они должны легко печатать и соединяться на любом принтере. Я использовал заполнение 10 % из-за небольшой внутренней площади, но, вероятно, можно обойтись и 0 %.
