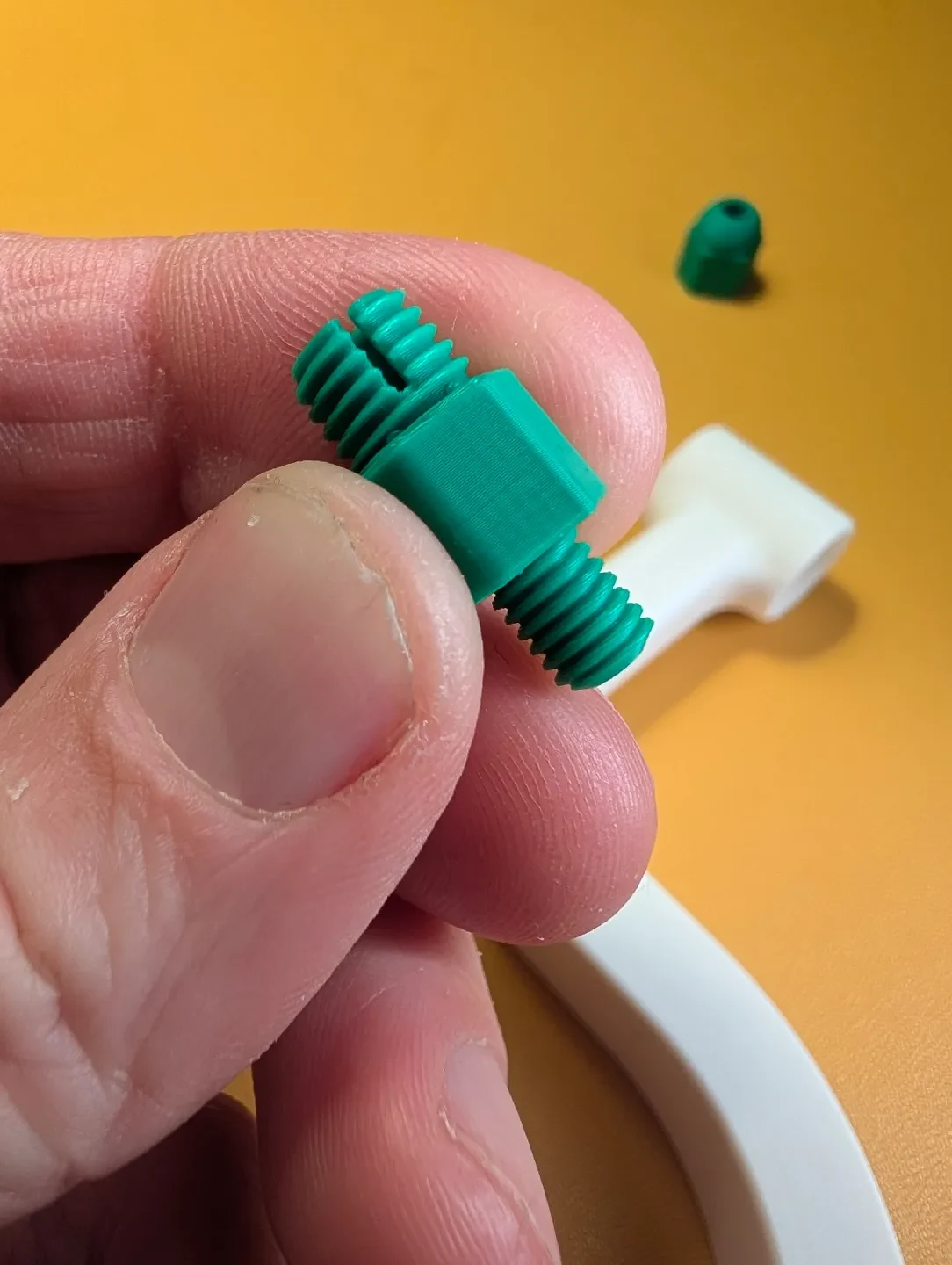

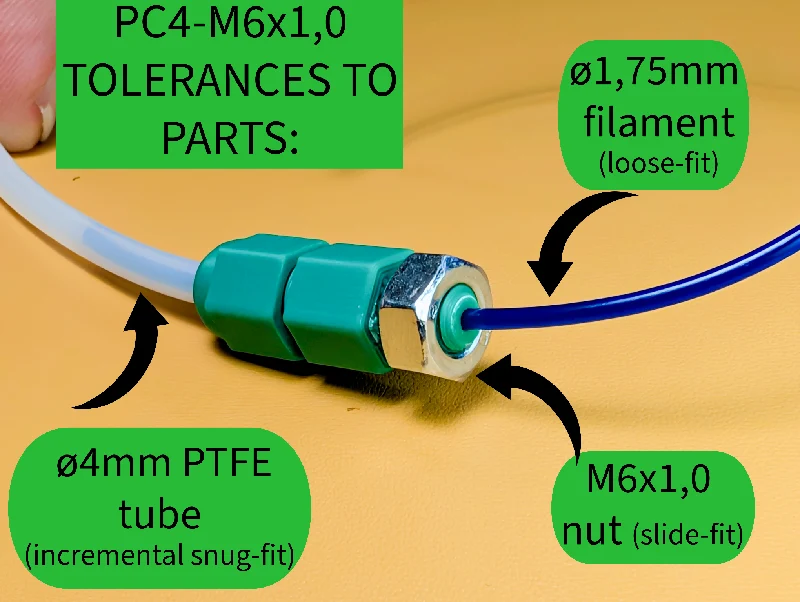

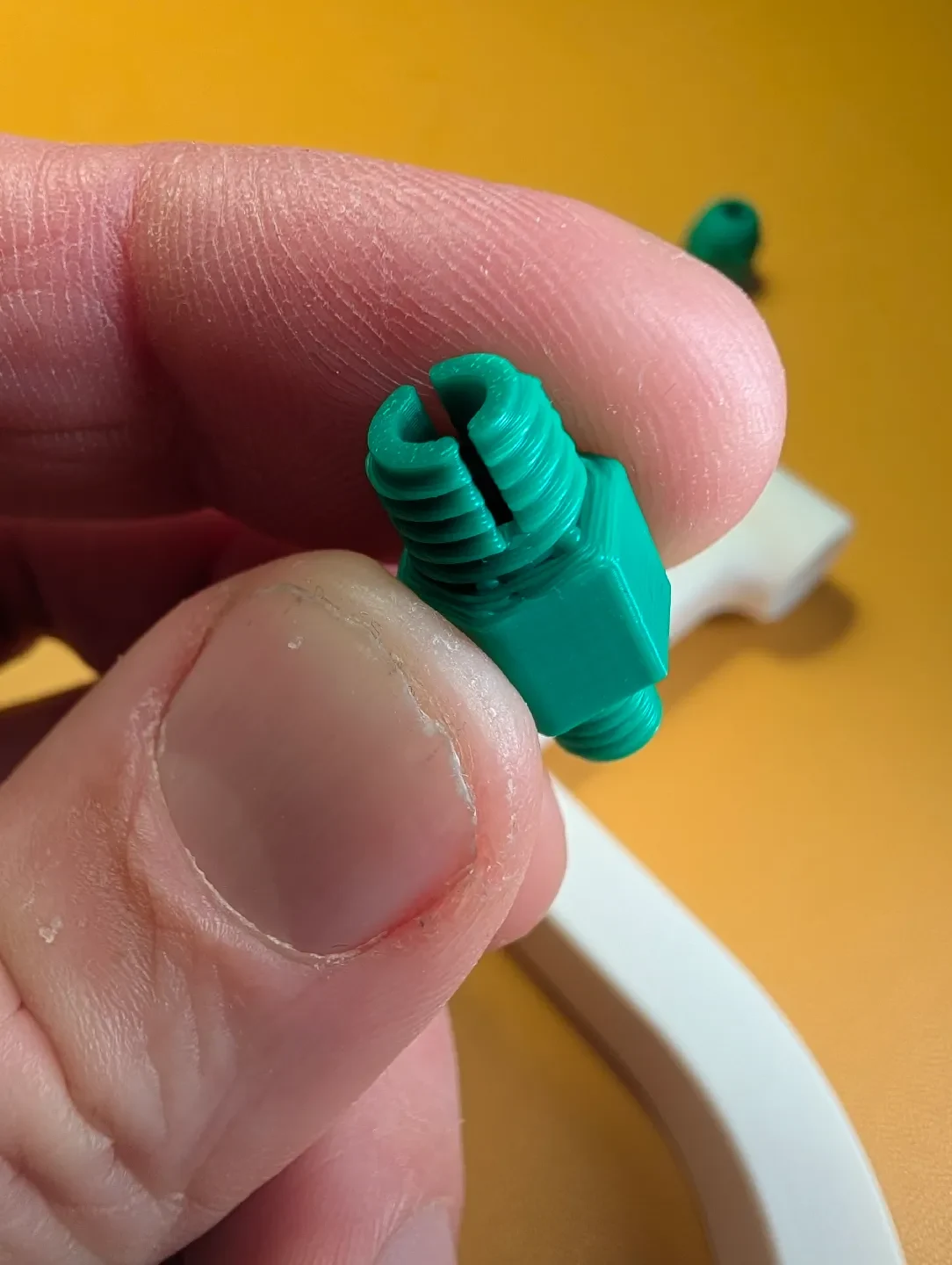

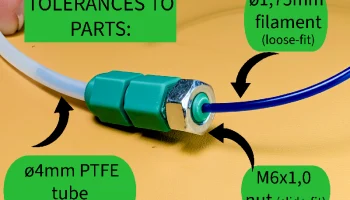

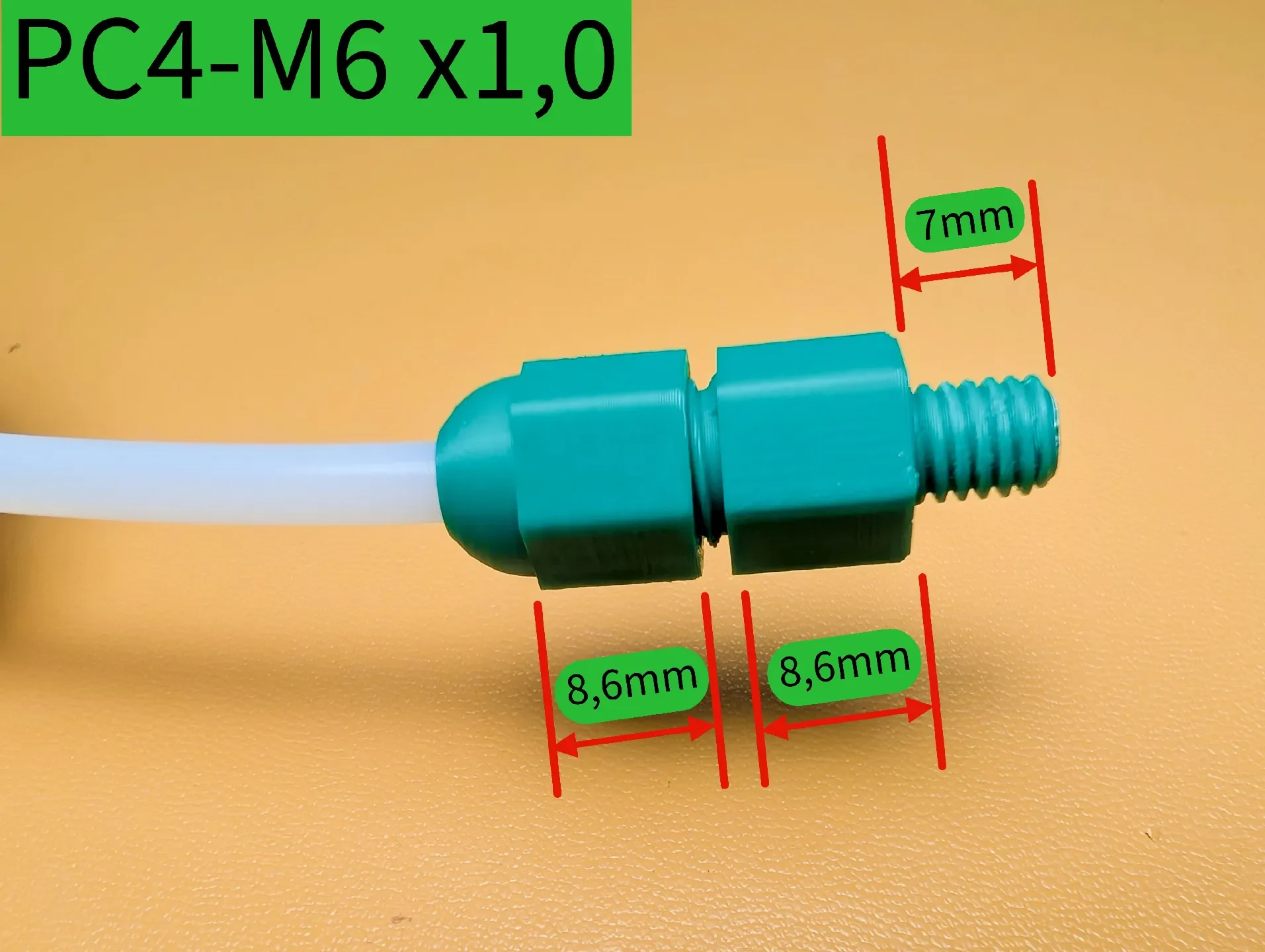

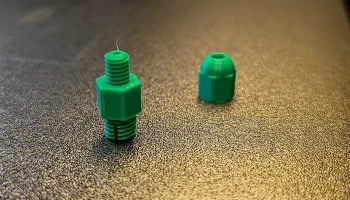

PC4-M6x1.0 Соединитель трубки из ПТФЭ

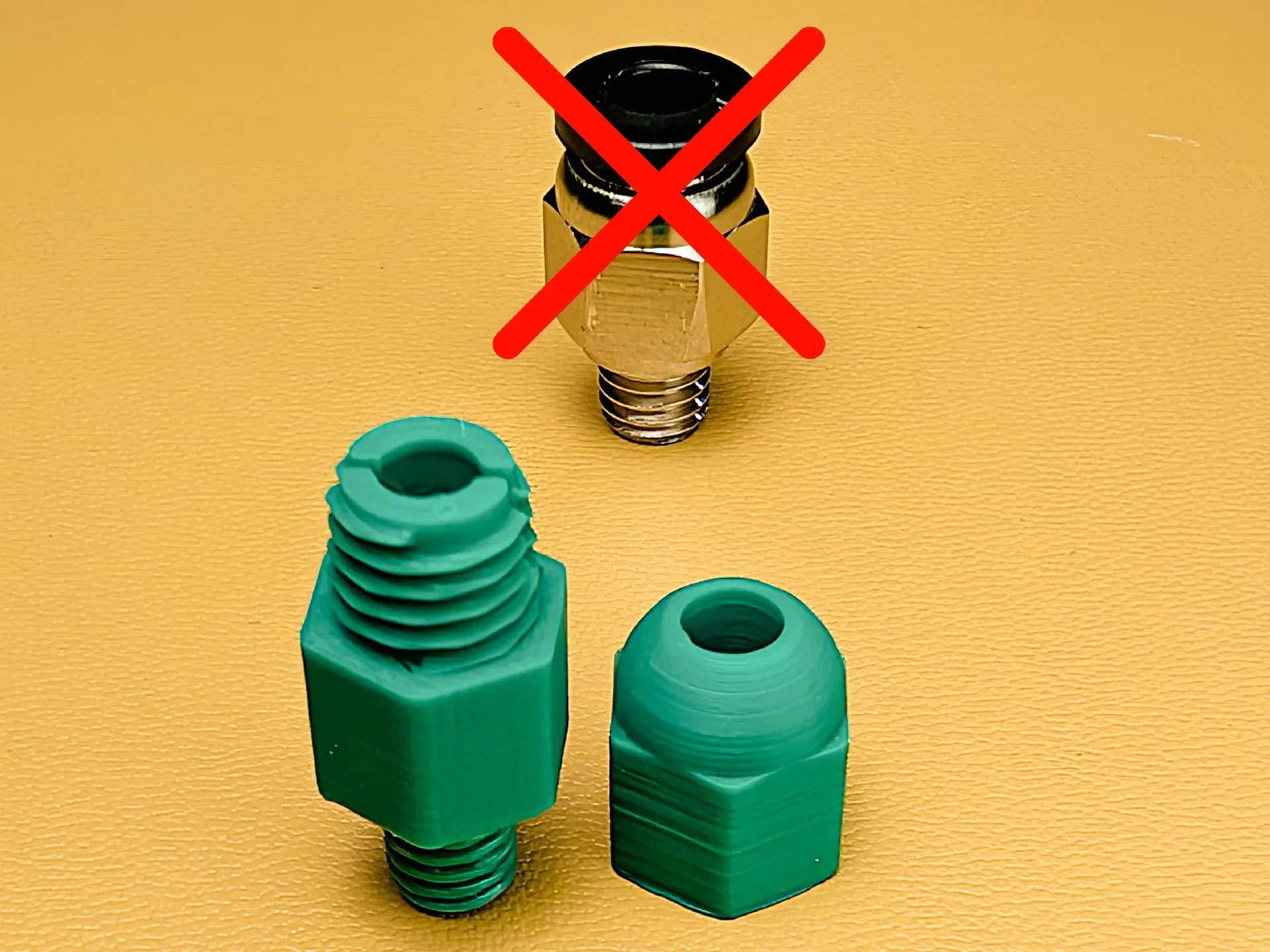

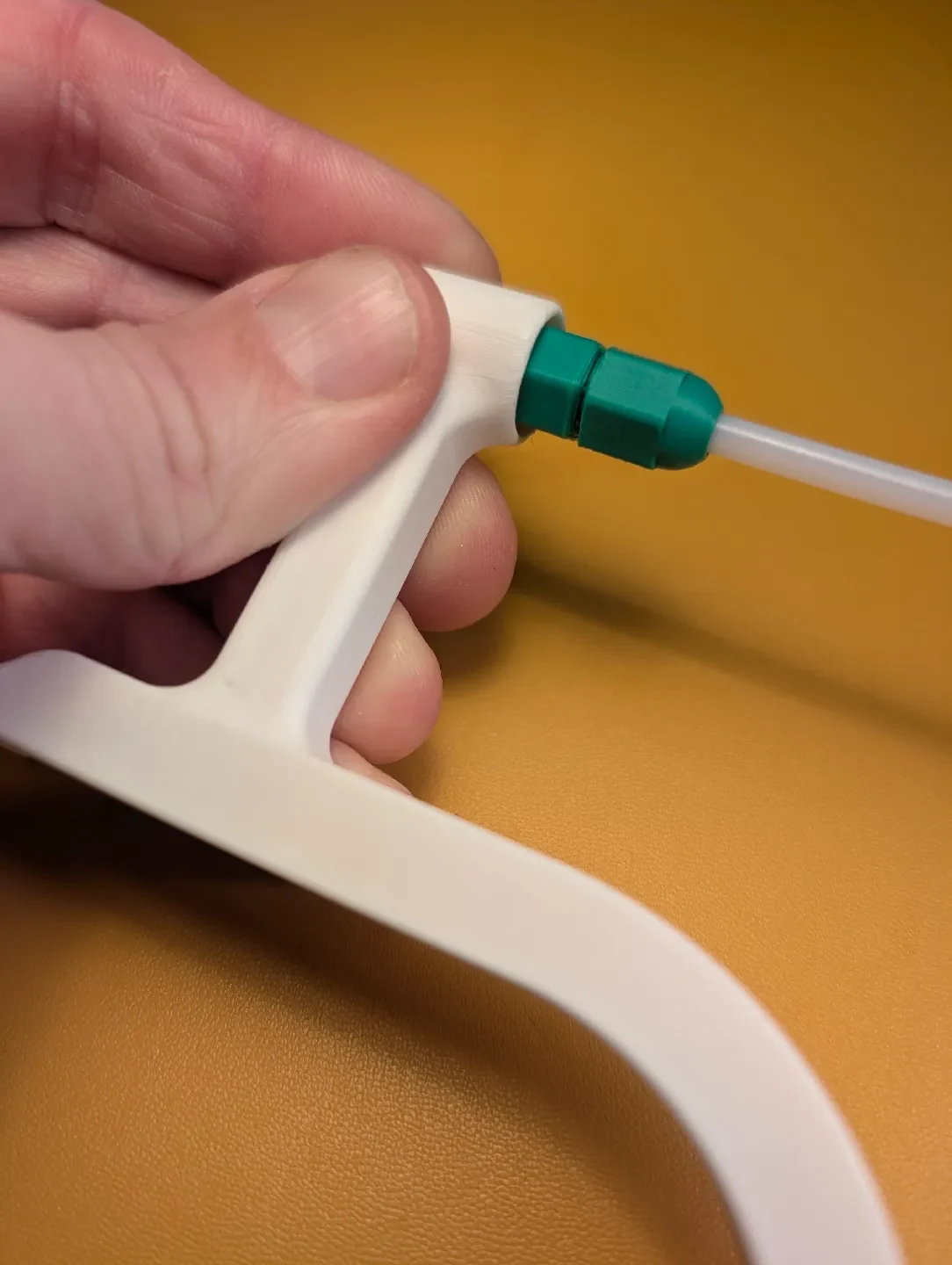

Я разработал этот соединитель для трубки из ПТФЭ M6x1.0 для трубки из ПТФЭ диаметром 4 мм, чтобы он мог подходить к версии @suit1337 *Filament Guide Arm M6x1.0, потому что у тех, которые я нашел, шестигранник был слишком большим и мешал соединителям достигать резьбы в его направляющем рычаге и / или резьба была слишком короткой.

ВАЖНО:
Я настоятельно советую не печатать их на матовой или шелковистой нити, потому что эти нити имеют плохую адгезию слоев. Печатайте с 3 петлями стенок (по сути, получается сплошная деталь), это делает деталь почти твердой для большей прочности (большая площадь контакта между каждым слоем).

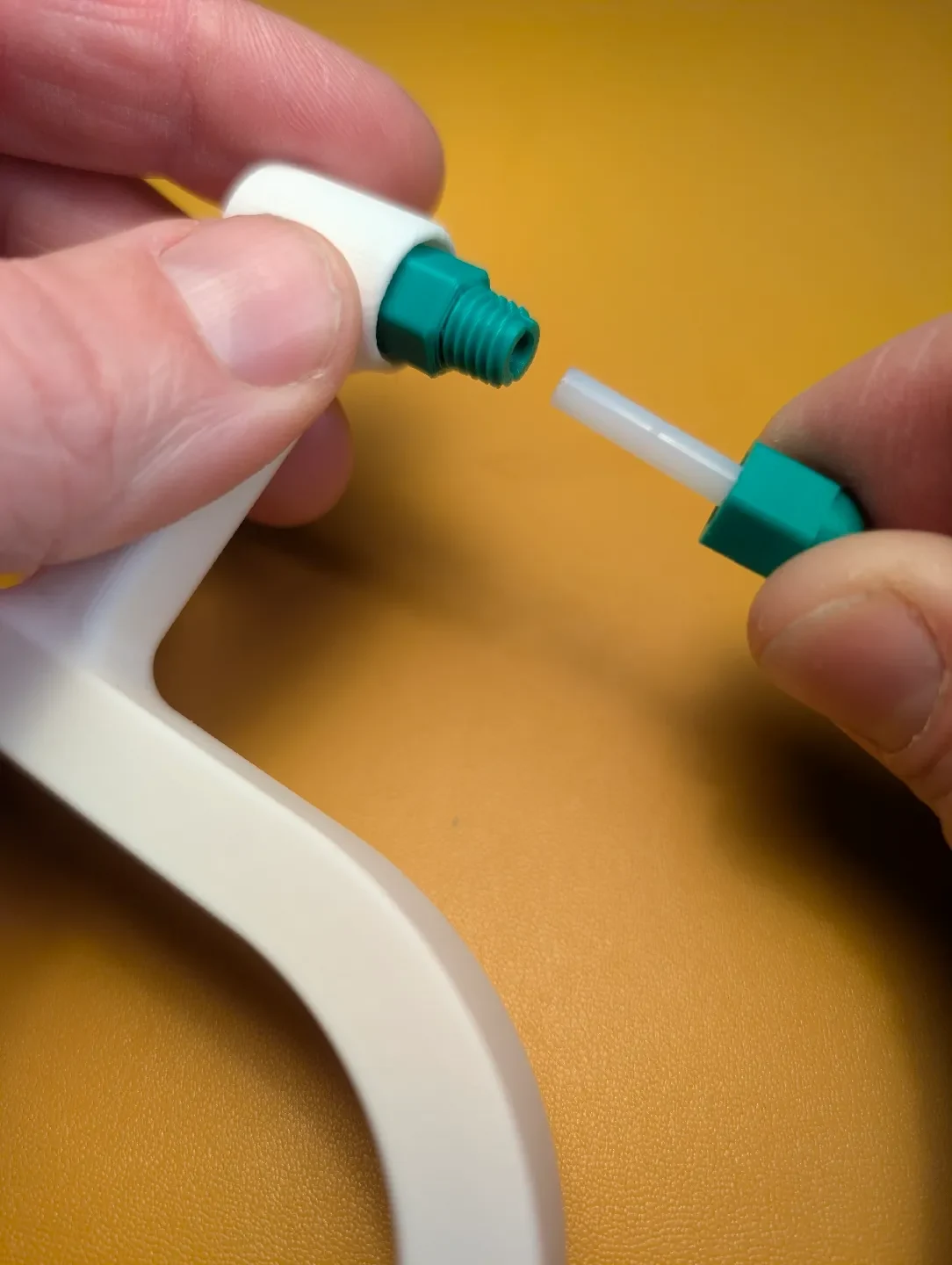

Что касается сборки, я считаю, что мне не следует на это указывать, но, пожалуйста, руководствуйтесь здравым смыслом: зажимная гайка должна легко закручиваться вручную** — не используйте такие инструменты, как большие плоскогубцы, для ненужного рычага. Пластик не может выдерживать такой же крутящий момент, как металл (кроме того, детали, напечатанные на 3D-принтере, не так прочны, как детали из пластика, отлитые под давлением). Затягивайте вручную до тех пор, пока трубка из ПТФЭ не перестанет скользить слишком сильно/слишком легко, при необходимости используйте инструмент только для очень легкого и осторожного подталкивания. Если поломка не устранена, попробуйте печатать из PETG, чтобы обеспечить более высокую адгезию слоя по сравнению с PLA.

** Если зажимная гайка трубного соединителя слишком затянута на зажимной части трубного соединителя с наружной резьбой — это явный признак того, что вы не откалибровали свой принтер для конкретной нити, которой печатаете, поэтому я предлагаю вам выполнить калибровку потока.

Если вы распечатаете мой разъем, помогите мне дать отзыв о том, насколько хорошо он подходит (или не подходит).
Пожалуйста, найдите минутку, чтобы выразить свою поддержку, поставив лайк! Если вы скачаете это, было бы здорово увидеть фотографии ваших марок. = Д

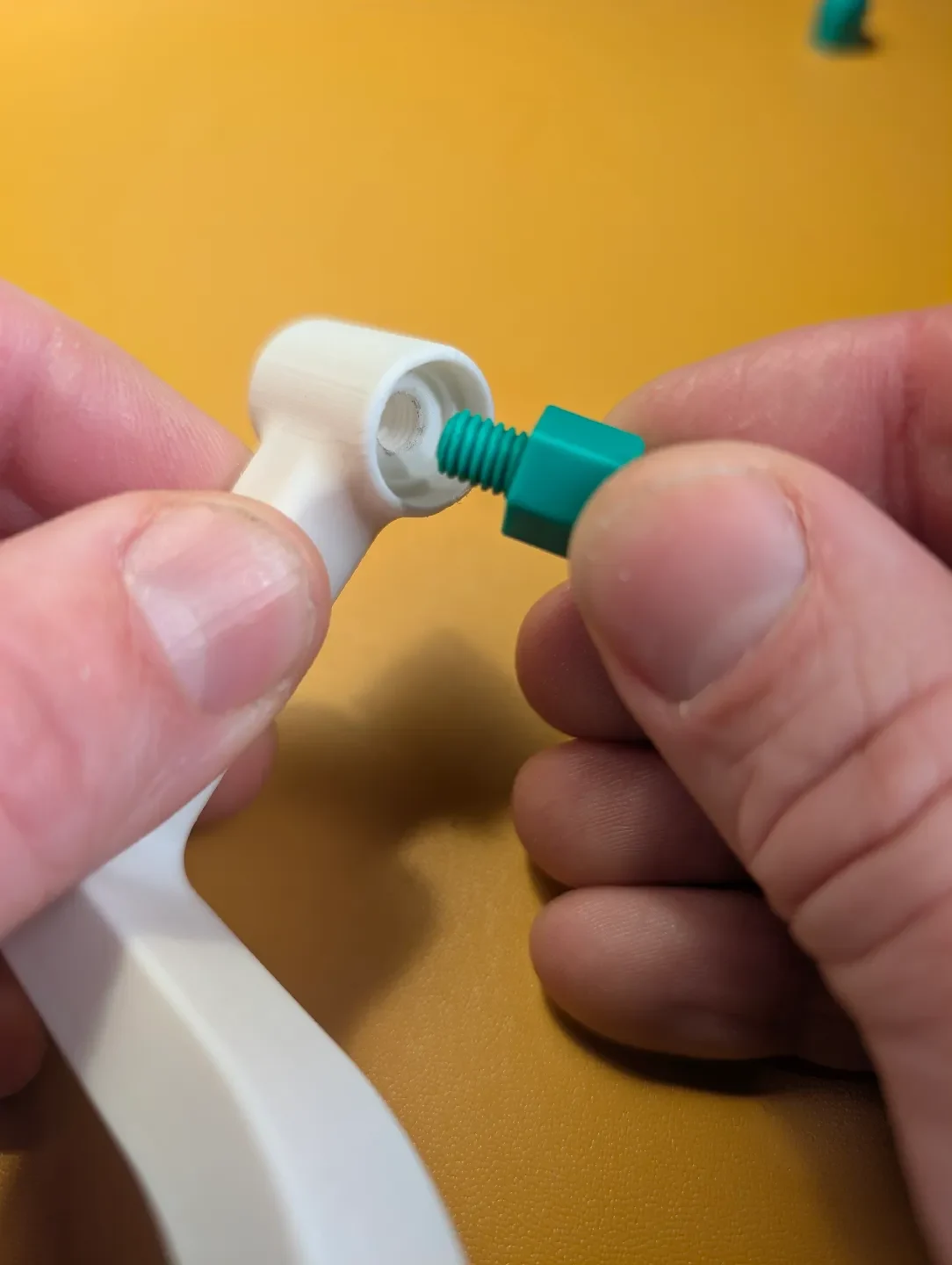

* Создан для версии @suit1337 Filament Guide Arm M6x1.0 для P1P / P1S / X1C — при печати с указанными настройками печати:

https://makerworld.com/en/models/49211-side-filament-guide-arm-for-p1p-p1s-x1c?from=search#profileId-53677
и здесь:
https://www.printables.com/model/456234-side-filament-guide-arm-for-p1p-p1s-x1c

Он также доступен в виде соединителя трубки из ПТФЭ PC4-M10x1,0:

пссс! возможно, стоит заглянуть в мой Инстаграм: (@makers_designjournal) там, среди прочего, вы можете увидеть проект, в котором были созданы эти фитинги: https://www.instagram.com/reel/DQzrSlQDc77/?utm_source=ig_web_copy_link&igsh=MzRlODBiNWFlZA==

… или просто загляните посмотреть, чем я занимался в последнее время. Там я размещаю большинство своих проектов. https://www.instagram.com/makers_designjournal/

Пожалуйста, найдите минутку, чтобы выразить свою поддержку, поставив лайк! Если вы скачаете это, было бы здорово увидеть фотографии ваших марок. = Д

3D Разработано с помощью: Fusion 360

Все объекты спроектированы мной!

ЭТОТ 3D-ОБЪЕКТ БЫЛ НАПЕЧАТАН И ИСПЫТАН.

Если у вас есть какие-либо вопросы, замечания, а также предложения по улучшению этой модели, пожалуйста, не стесняйтесь обращаться ко мне.

Если вам удалось дочитать до этого места — да, для вас!

Еще раз: пожалуйста, найдите минутку, чтобы выразить свою поддержку, поставив лайк. Если да, то большое спасибо за вашу поддержку, и я надеюсь, вам она понравится. Эта поддержка очень ценна и очень поможет мне в моих будущих начинаниях!

Настройки печати:

Печать с высотой слоя 0,12 мм,
Плоты: Нет
Брим: Нет
Поддерживает: Нет
Заполнение: 5-15%
Периметр: 3 стены (по сути, представляет собой сплошную часть)
Сплошные слои: 5 нижних, 4 верхних.
Предпочтительно использовать файл .3mf (созданный в студии bambu).

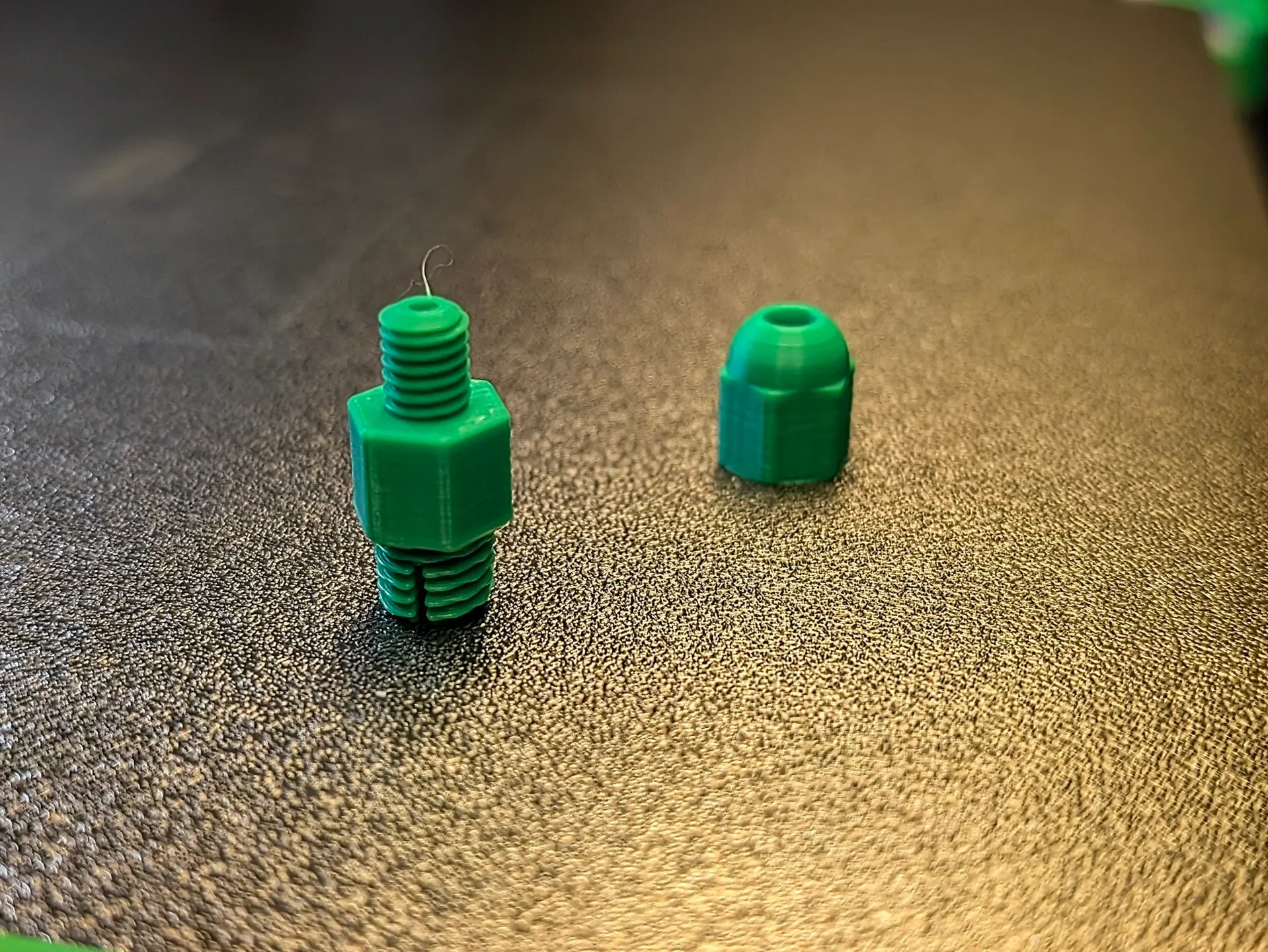

для достижения наилучших результатов. Я напечатал свой с этими настройками и с использованием нити Bambulab PLA Basic (зеленой).
