Лучшие швы: руководство Orca Slicer по использованию шарф...

TLDR:

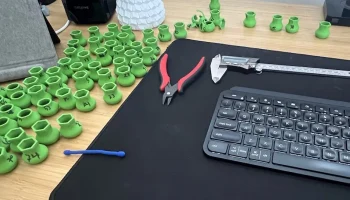

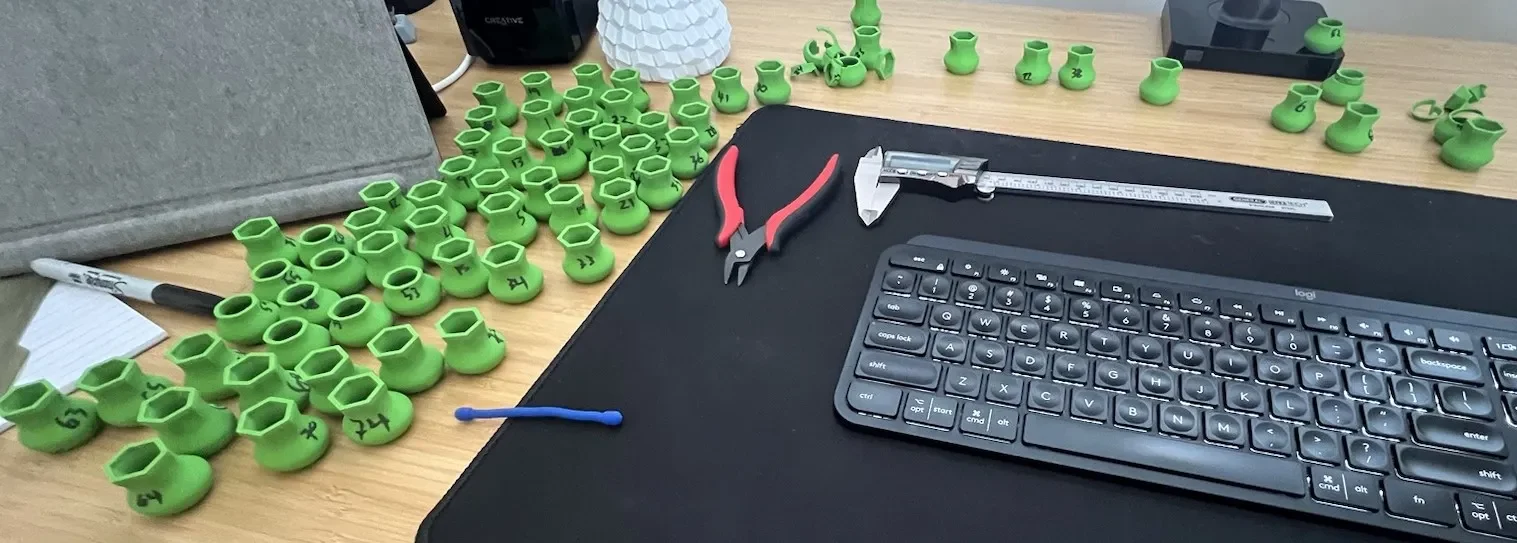

Этот пост довольно длинный и подробный, поскольку включает в себя результаты сотен экспериментов. Если вы просто хотите попробовать лучшие настройки, загрузите TestSuite_OrcaSlicerOnly_V6.3MF, обязательно установите свой собственный профиль нити и запишите настройки для каждого объекта, которые используются вместе с глобальными настройками.

Эта пластина была настроена на Prusament Simply Green PLA.

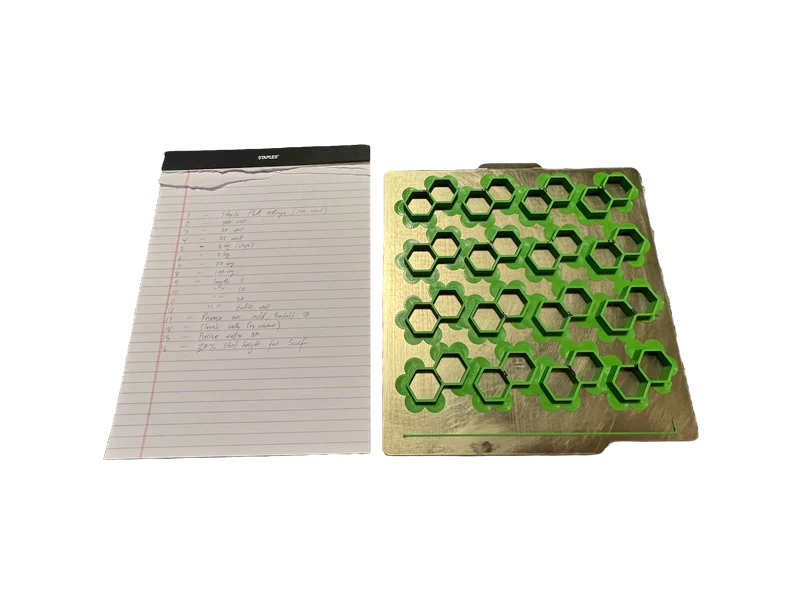

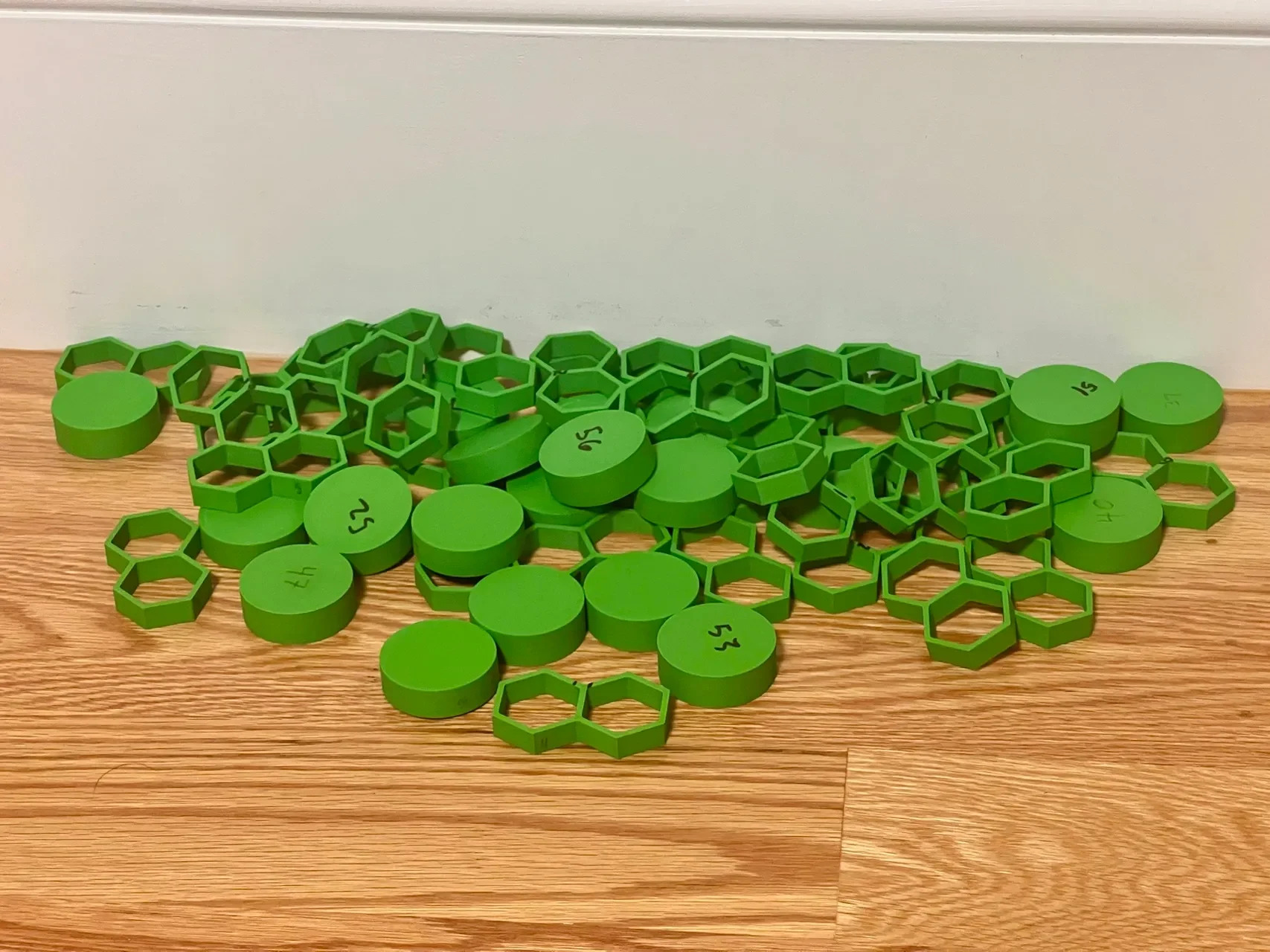

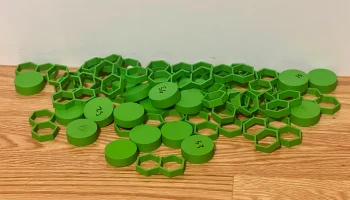

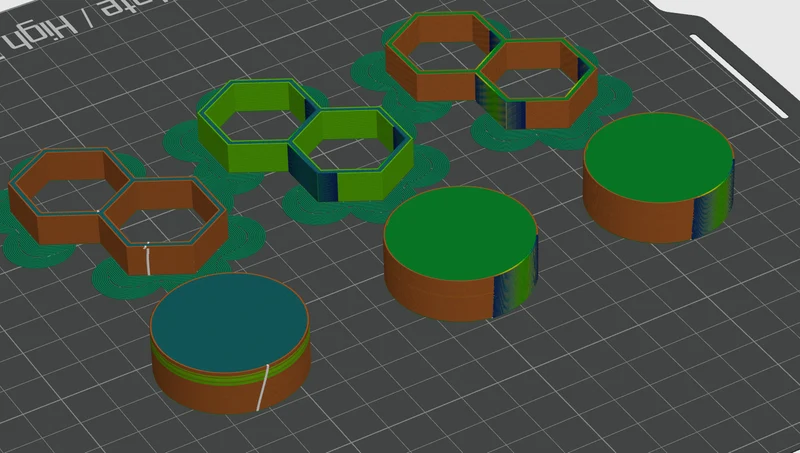

Печатается 3 тестовых объекта для двух наборов оптимизированных настроек и эталонного набора «традиционных швов» (для моего Bambu X1C). Один набор настроек — Arachne для общего использования, другой — более новый и оптимизирован для изогнутых свесов, что довольно сложно, но он также может хорошо подойти для общего использования.

Подробности и оптимизацию для вашего принтера читайте ниже!

Обновления:

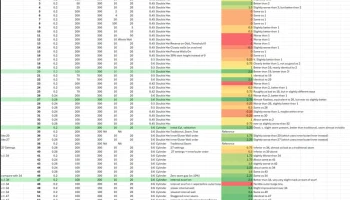

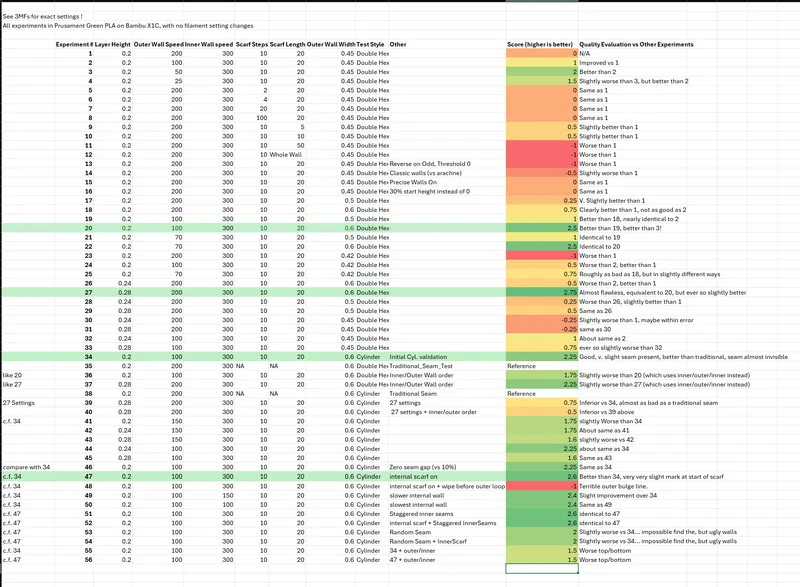

29.02.24: Но��ые лучшие настройки! Лист Excel и набор тестов обновлены до версии v2. Использование сглаживания скорости экструзии теперь немного помогает улучшить качество.

01.03.24: Видео на YouTube, показывающее это, уже доступно:

08.03.24: Значительно переработал этот пост. Добавлен целый новый раздел, посвященный изучению выступов модели тестового горшка. Убрана старая тестовая пластина и введена новая тестовая пластина с лучшими стартовыми настройками.

12.03.24: Удалены сборки. Используйте бета-версию Orca 2.0 или более позднюю версию, в которой есть эта функция.

-----------------------

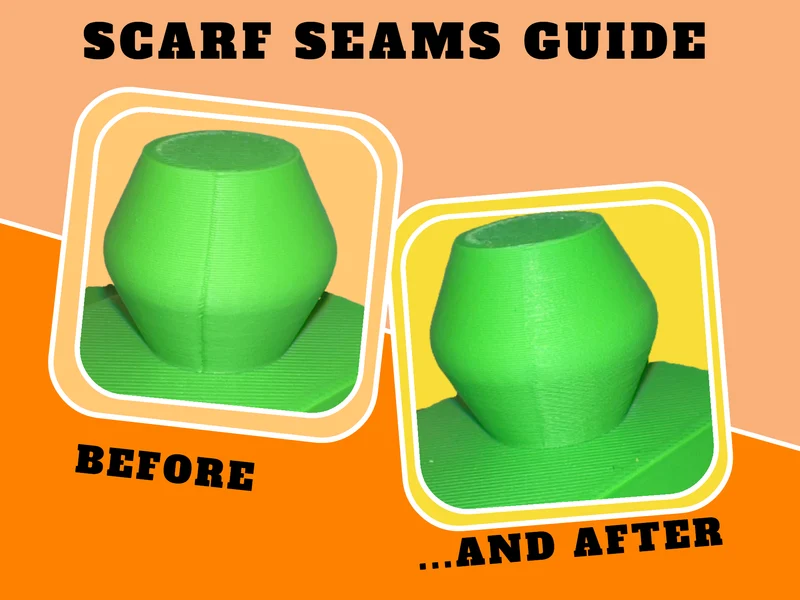

Шарфовые швы — это передовая функция в Orcaslicer, которая позволяет делать удивительные вещи, в первую очередь скрывать швы на изогнутых поверхностях, что всегда было сложной проблемой при 3D-печати FDM. Это руководство призвано показать вам, как использовать эту функцию и получать более качественные отпечатки. Если вам нравится моя тяжелая работа, скачайте + поставьте лайк моей модели, это заставит меня улыбнуться!

Шарфовые швы — обзор

Основная идея шарфовых швов заключается в том, что они работают путем «нарастания шва» на себя, в результате чего печатная стена печатается поверх самой себя, вот так:

Поскольку это похоже на наматывание шарфа на себя, а также на обычное соединение шарфа по дереву, мы называем это «шарфовым швом».

Каковы плюсы?
Швы шарфа решают сложную проблему сокрытия шва в 3D-печати, особенно для отпечатков, где шов должен лежать на изогнутой поверхности. На самом деле это невероятно распространенное явление, поскольку во многих отпечатках присутствуют внутренние круглые отверстия или внешние изогнутые поверхности.
Шарфовые швы также хорошо работают на плоских поверхностях, но в некоторых случаях традиционные швы могут оказаться лучшим вариантом.
Каковы требования/проблемы?

Шарфовые швы подходят для многих принтов, но особенно в случае острых углов лучше использовать традиционный шов. Для получения хороших результатов к швам шарфа предъявляются некоторые требования. Была проведена обширная оптимизация, чтобы найти хорошие общие настройки и другой набор настроек в частности, который может лучше работать с выступами. Общие принципы:

Использование более низкой скорости внешней стенки особенно важно для получения хороших результатов без искажений стенки. Насколько это важно, может зависеть от способности принтера точно контролировать экструзию при очень низком расходе. Слишком медленная работа также может быть вредной, поскольку вызывает локальные проблемы с нагревом. Оптимальные скорости для зачистки обычно находятся в диапазоне 50-100 мм/сек. Мои предлагаемые настройки используют скорость 75 или 100 мм/сек.
Использование более широкой внешней стенки помогает уменьшить погрешность скорости экструзии. Для насадки 0,4 рекомендую внешние стенки 0,6.
Использование более высокой высоты слоя, чем 0,2, опять же может быть полезным, поскольку это уменьшает ошибку скорости экструзии. Однако в некоторых случаях это может навредить. Мои настройки оптимизированы для обычной высоты 0,2 мм.
Рекомендуемый порядок расположения стен — использование внутреннего/внешнего/внутреннего. Внешний/внутренний, по-видимому, дает худшие результаты, как и внутренний/внешний. Это означает, что характеристики свисания могут ухудшиться, но в целом это проблематично для косых швов (см. соображения ниже).
Использование сглаживания скорости экструзии может помочь немного повысить качество печати на моем принтере Bambu X1C. Я установил значение 300 мм^3/с^2, и это дало мне лучшие настройки. Для принтеров, отличных от X1/P1, могут потребоваться другие настройки. Прочитайте всплывающую подсказку при наведении курсора мыши в OrcaSlicer, чтобы понять, почему
