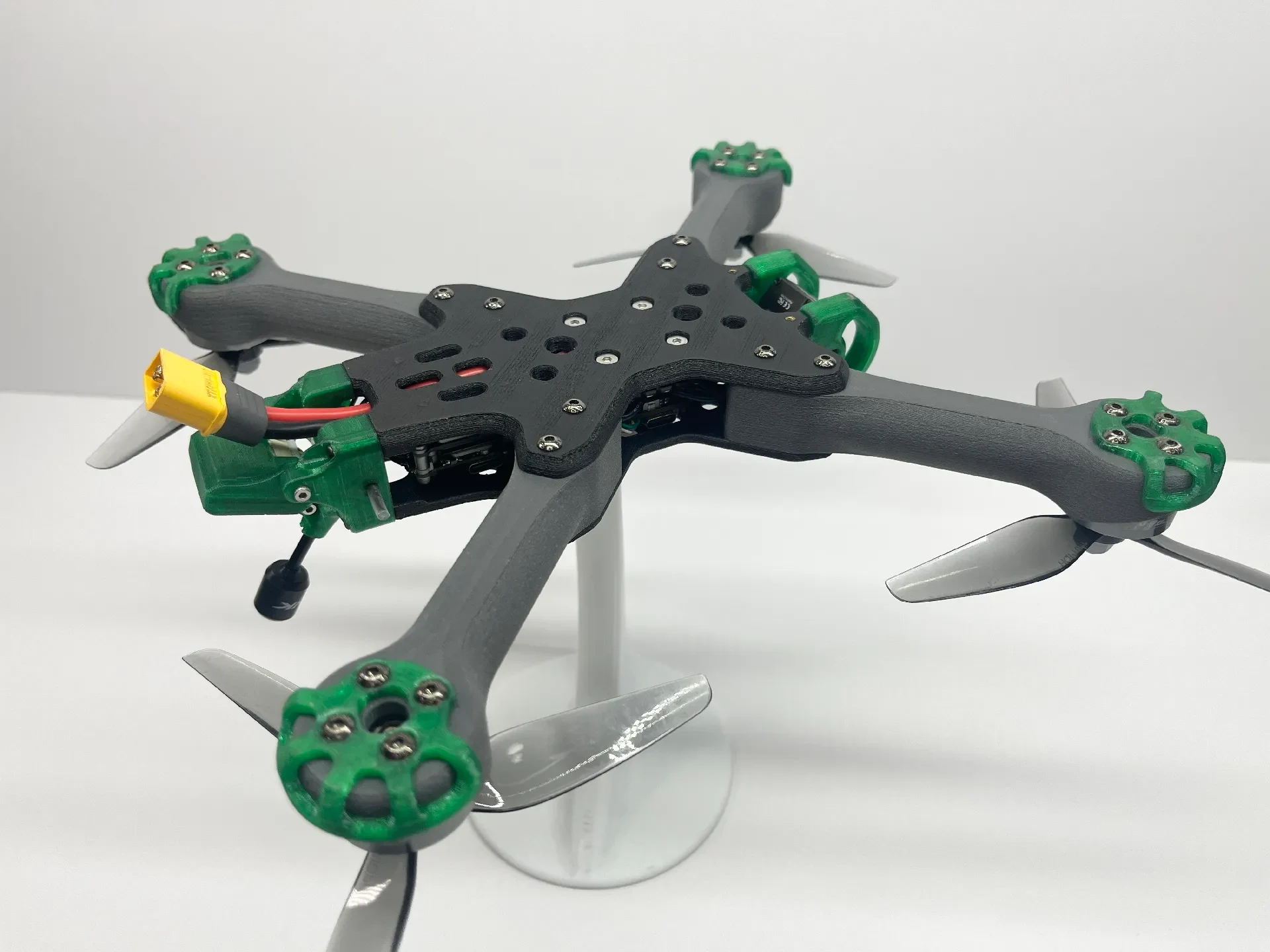

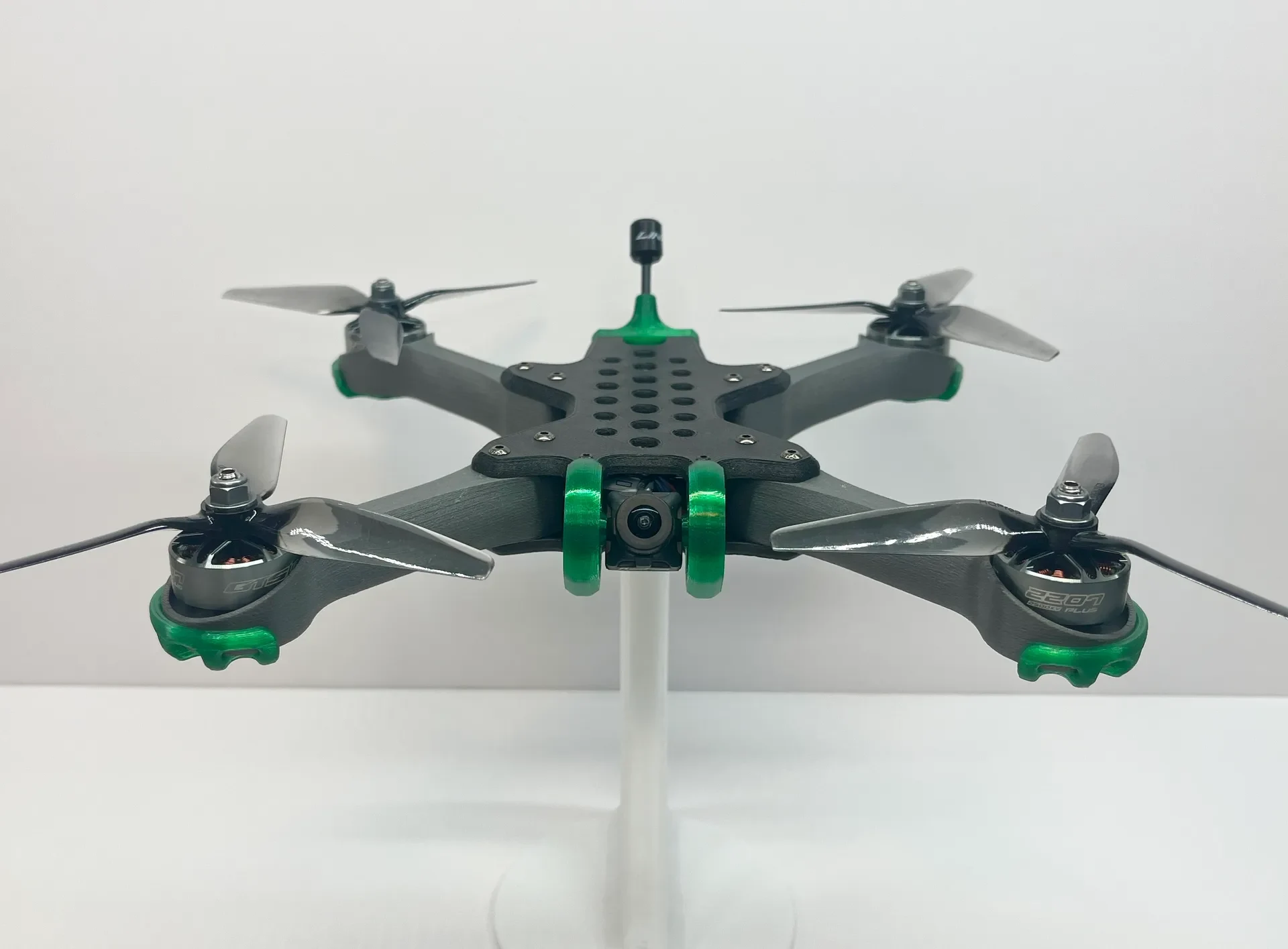

Позвольте мне прояснить одну вещь. Мне нравятся дроны. И мне нравится их печатать. Это снижает затраты, упрощает замену деталей и открывает совершенно новую философию дизайна. Так что я, конечно, сделал немало из них сам. Но эта штука здесь? Это мой лучший результат.

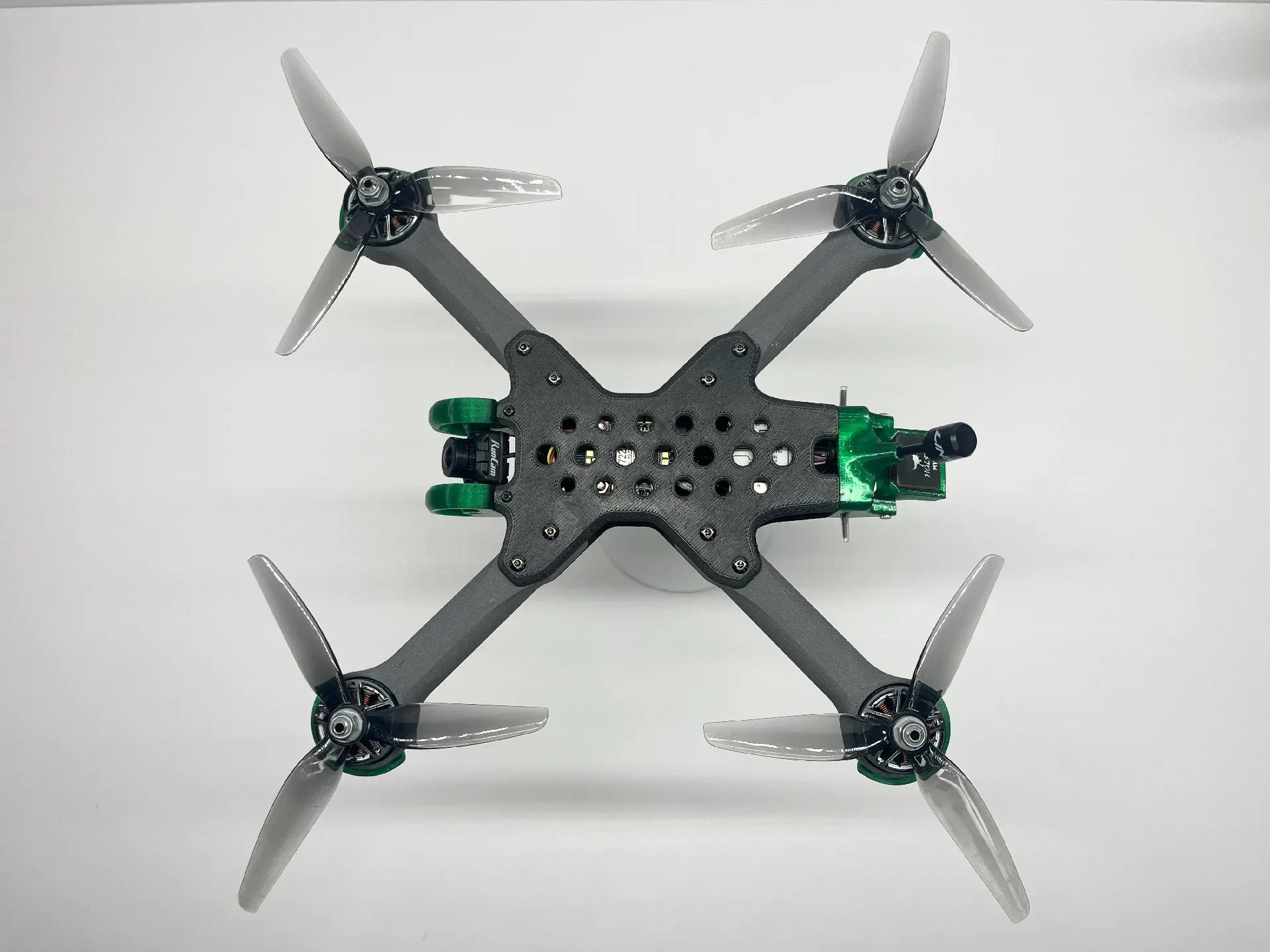

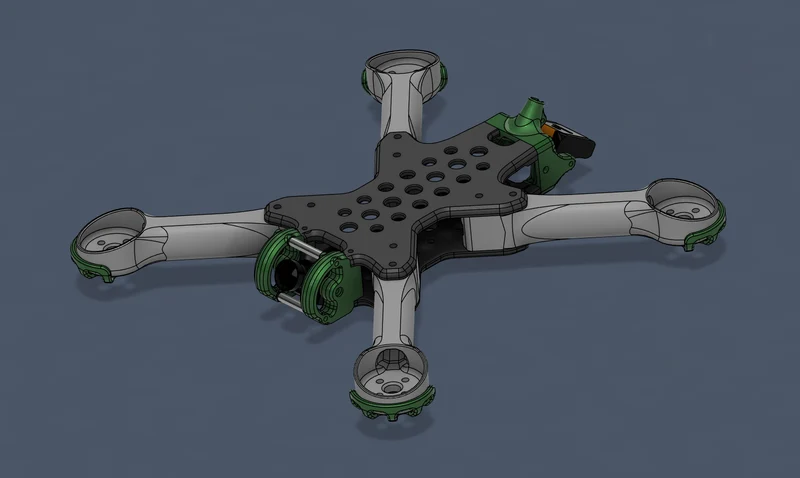

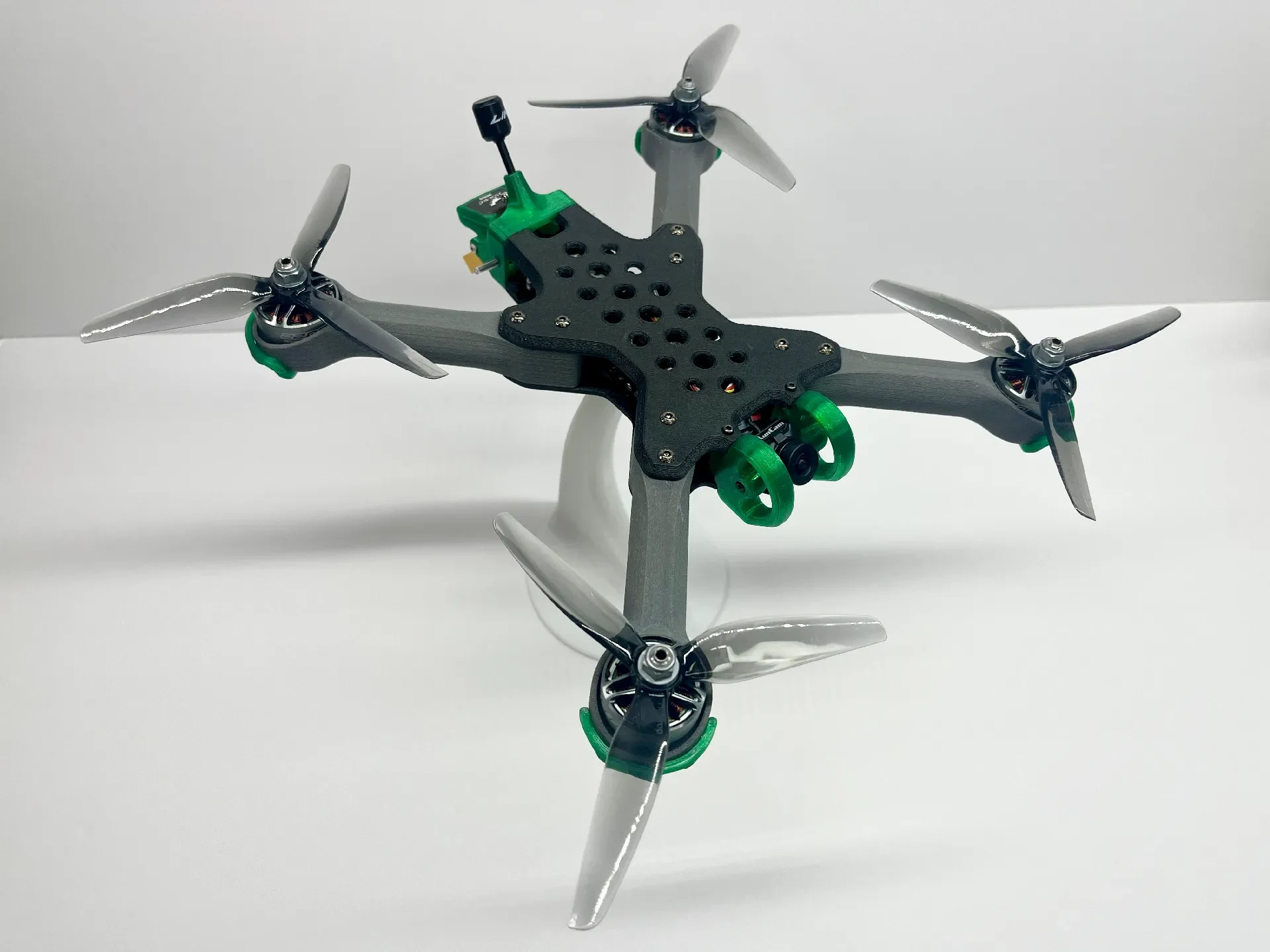

Первое, что вы заметите, это полное отсу��ствие острых углов на всех несущих частях. Негде сконцентрироваться стрессу. Даже вентиляционные отверстия в пластинах имеют круглую форму, самую прочную форму перфорации. Руки имеют форму эллипсов, выровненных в направлении вероятного падения. Если представить силу входящего удара, действующую на раму, то окажется, что в ней нет места для легкого образования фактуры. Другими словами, вы получаете максимальную отдачу от пластика, без ахиллесовой пяты.

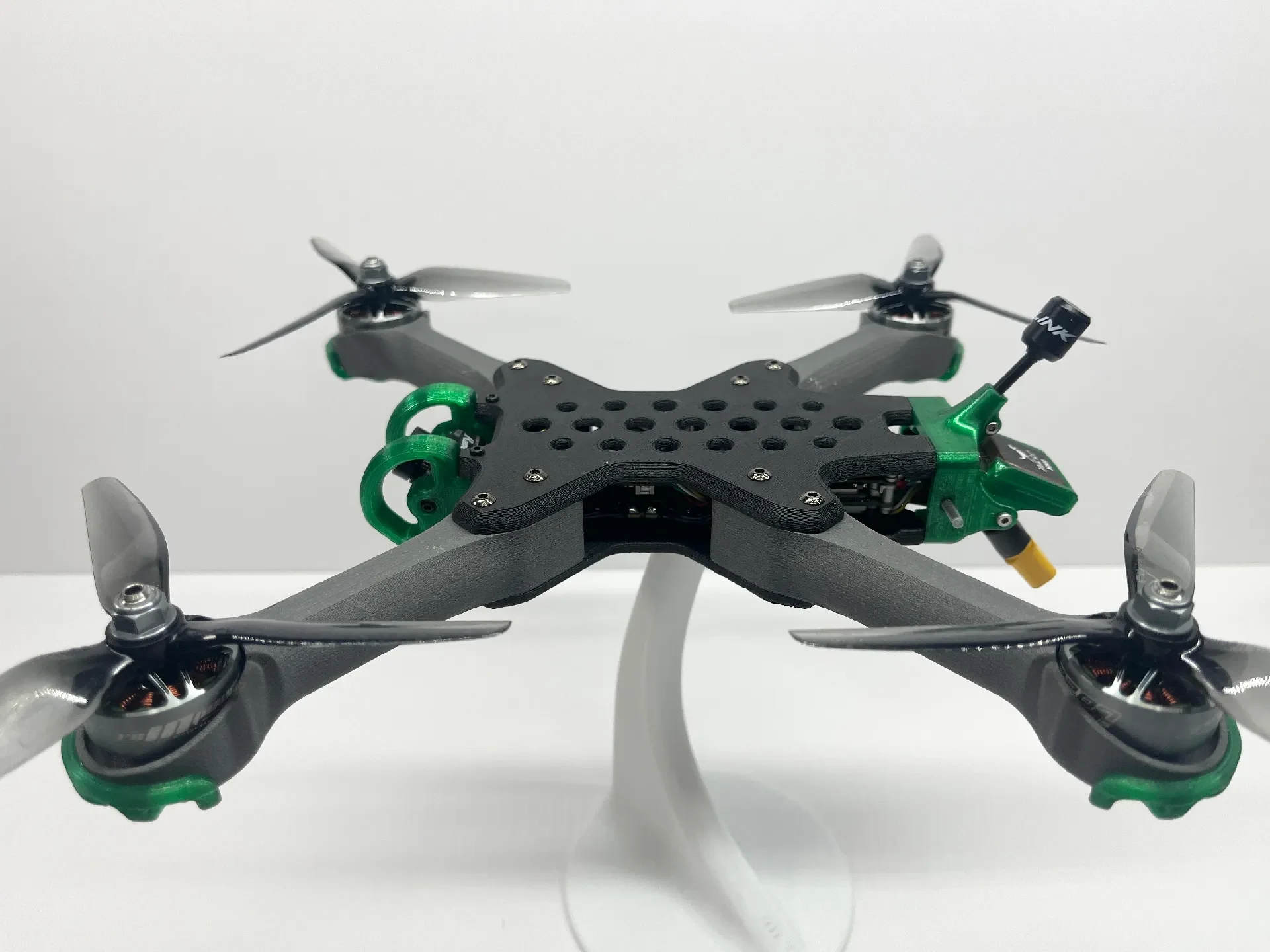

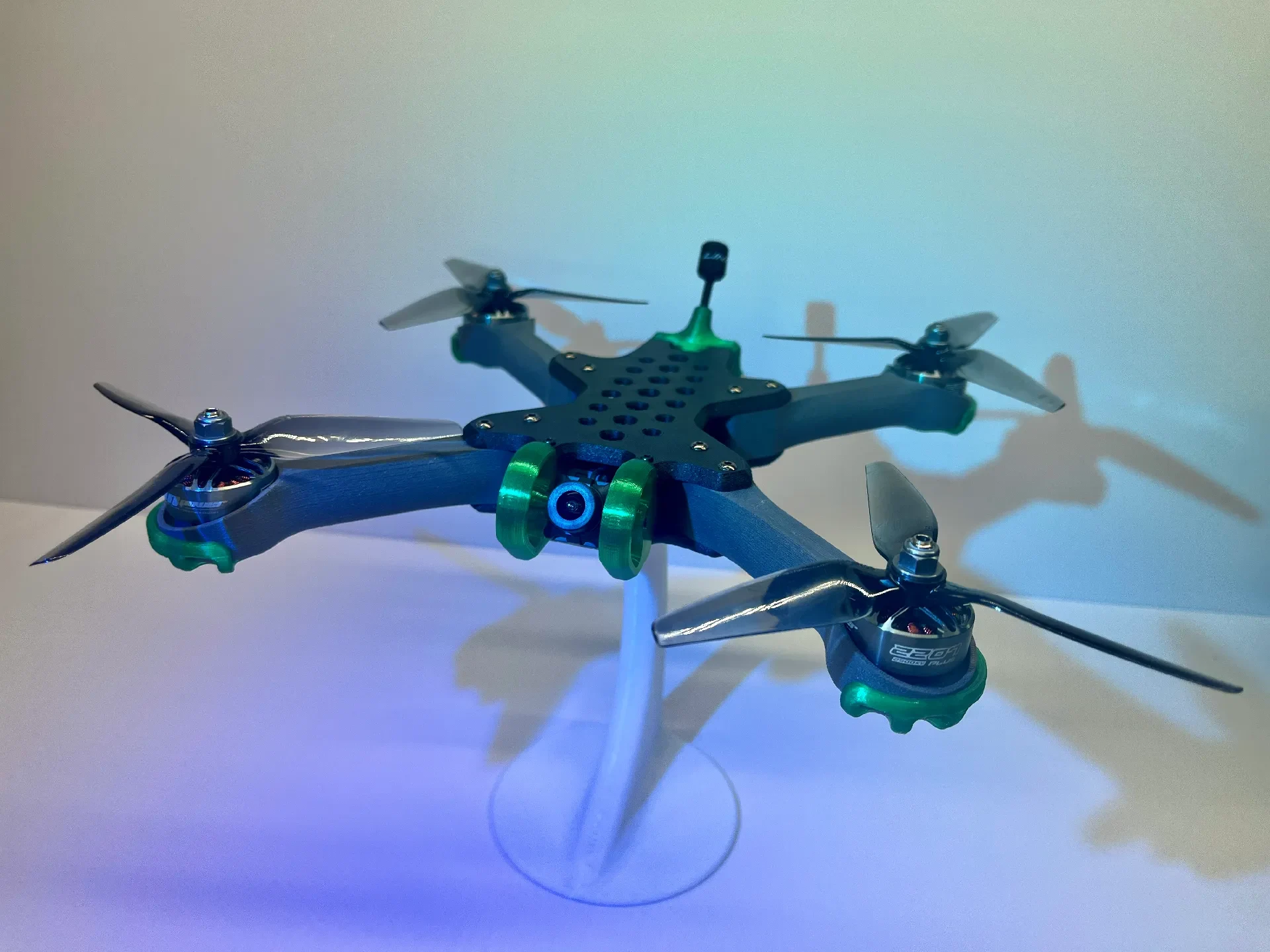

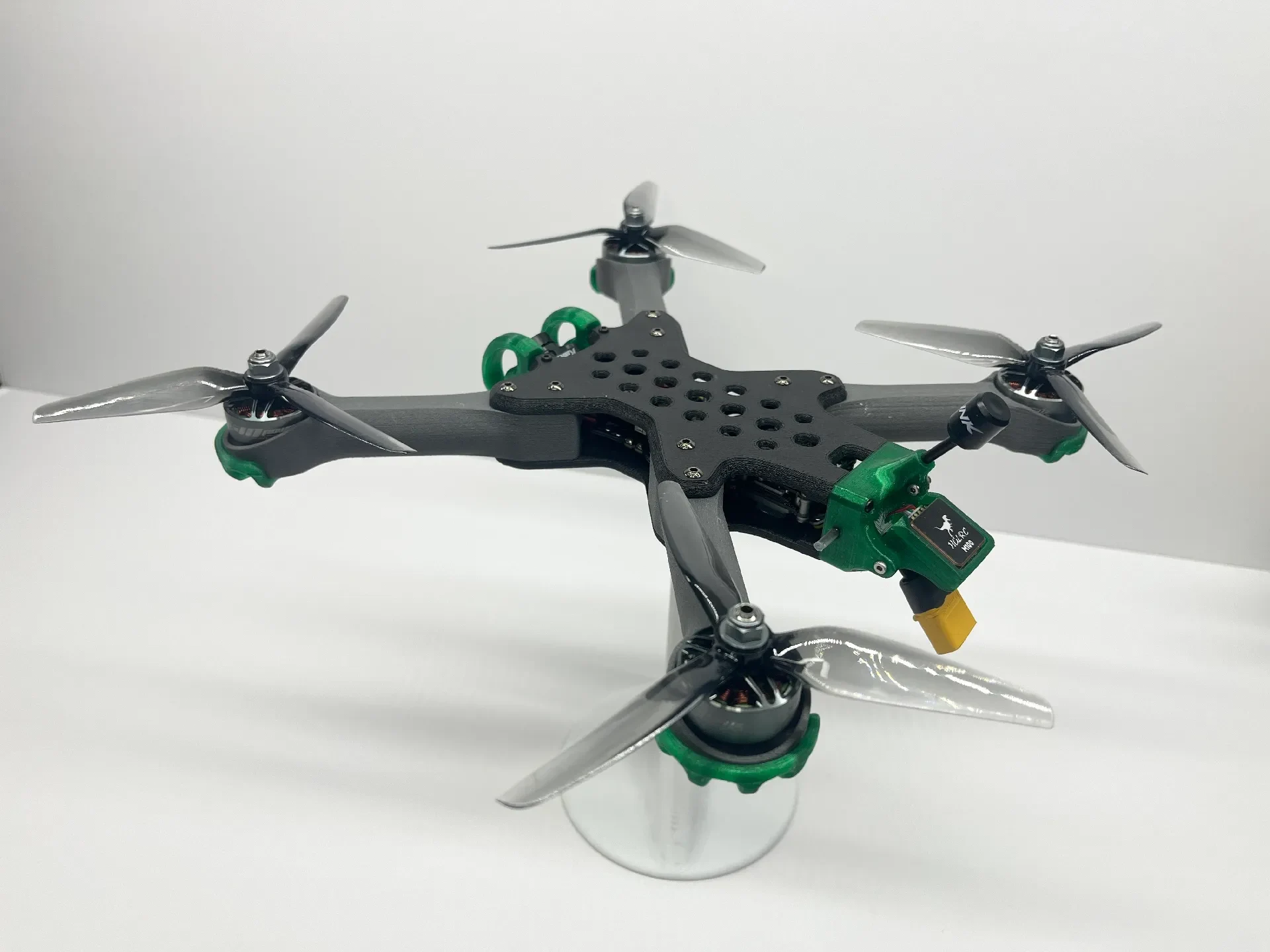

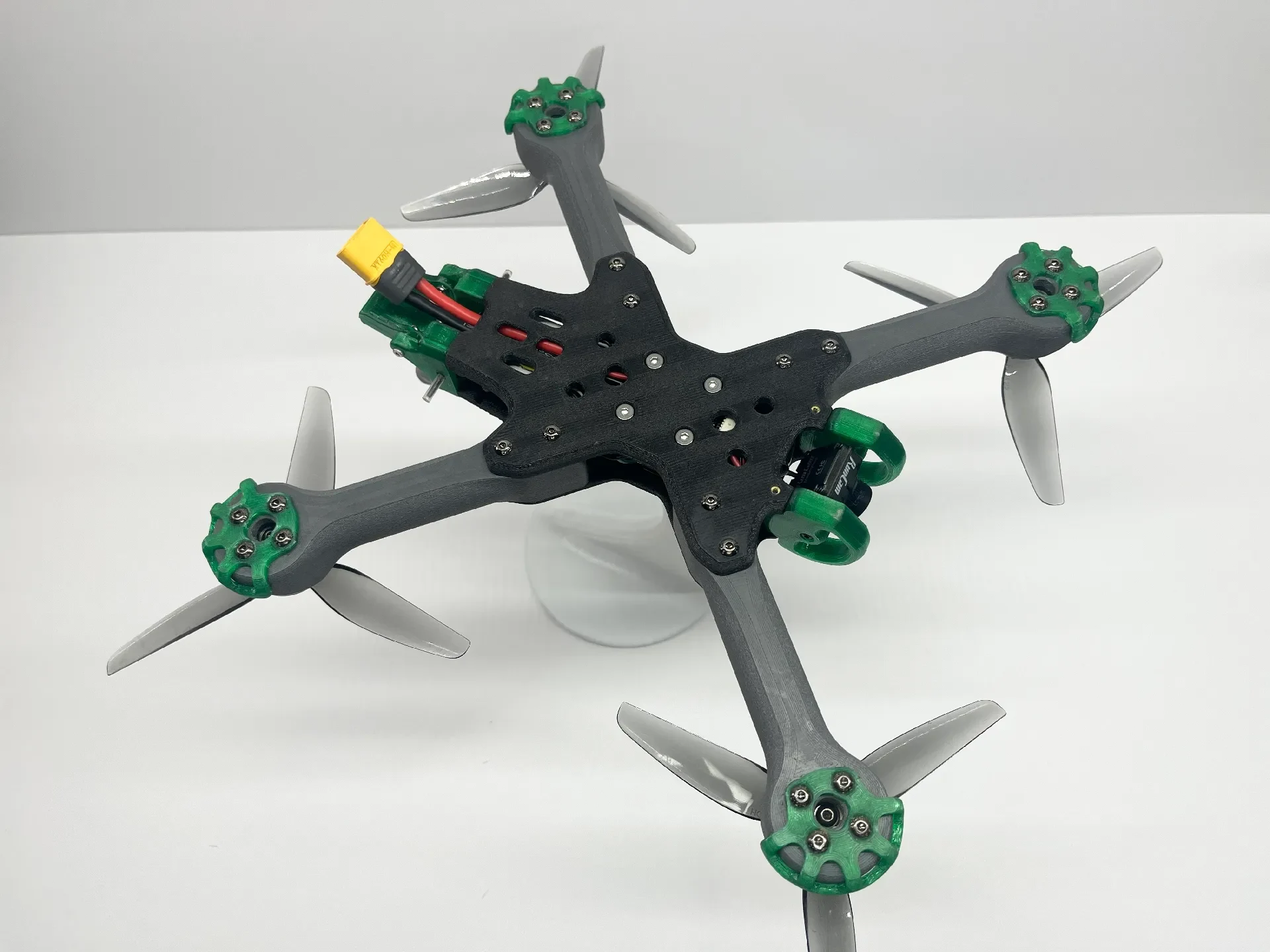

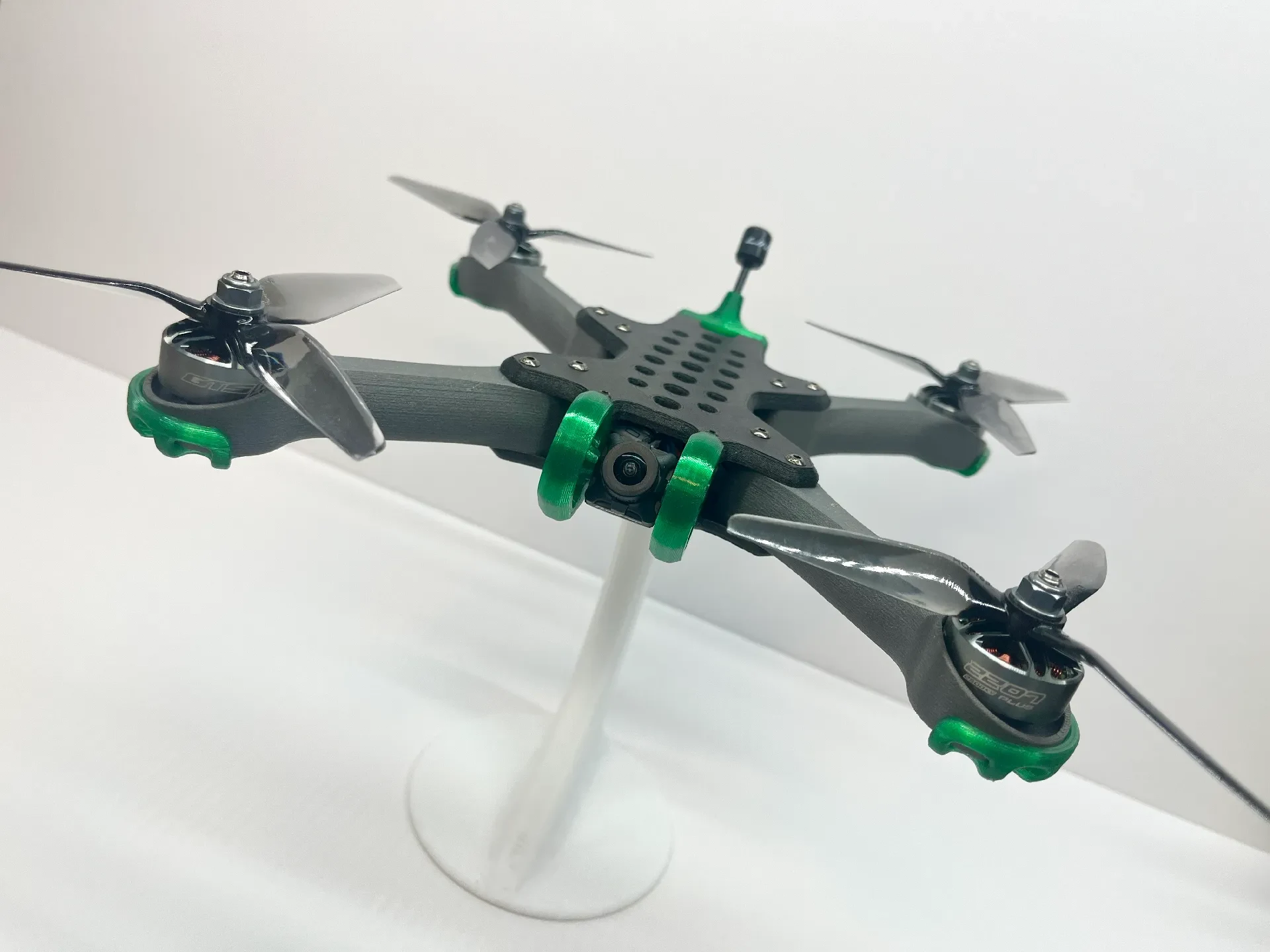

Остальные улучшения — это качество жизни. Бамперы из ТПУ для рук повышают долговечность, а полуоткрытый корпус двигателя дает возможность держаться за опору при установке опор. Более просторное внутреннее пространство (наконец-то) вмещает даже более широкие стопки 30x30, и вы можете выбирать из множества деталей, подходящих к имеющемуся у вас оборудованию. Сзади единый блок аккуратно удерживает антенну приемника, GPS и видеоантенну диаметром 3 или 4 мм, а также защиту камеры спереди, которую можно укрепить 20-миллиметровыми алюминиевыми стойками.

А теперь, без лишних слов, вот подробности сборки. Прочтите их внимательно.

Электроника:

1 контроллер полета/стек ESC

Не выше 20 мм при использовании формата 20x20 или 25,5x25,5.

Не выше 18 мм при использовании 30,5x30,5.

что я использовал: SKYSTARS F722 HD MINI 55A STACK

4 бесщеточных двигателя размером 22xx

что я использовал: RCINPOWER GTSV2 2207 2500KV

1x приемник ELRS

что я использовал: HAPPYMODEL EP1 2,4 ГГц

1x HGLRC M100 GPS

Я сделал крепление специально для этого доступного модуля, но, поскольку он изготовлен из ТПУ, вы, возможно, сможете установить аналогичный GPS-модуль, если вам повезет.

что я использовал: HGLRC M100

1x цифровая или аналоговая система FPV

Цифровая система FPV оснащена всем необходимым; камера, передатчик и антенна

Аналоговая установка FPV обычно требует, чтобы камера, передатчик и анте��на приобретались отдельно.

что я использовал: RUNCAM VISTA WASP PHOENIX HD

1x литиевая батарея

В зависимости от значения KV ваших двигателей вы выбираете батарею.

Например, для двигателей с KV около 2400 требуется аккумулятор 4S ~1600 мАч.

В то время как двигатели с напряжением около 1900 кВ могут работать с батареей 6S ~ 1300 мАч.

Что я использовал: OVONIC 5S 1550 мАч (больше мощности на свой страх и риск)

1x радиоконтроллер ЭЛРС

что я использовал: RADIOMASTER POCKET

Аппаратное обеспечение:

4x 5-дюймовый пропеллер для дрона

Я предлагаю получить больше в качестве замены, хотя

1x 250x20 мм аккумуляторный ремень на липучке

Просто держит батарею дрона

4 пары разъемов MR30 «папа-мама»

Они предназначены для соединений двигателя/ESC.

1 гнездовой разъем XT60

Обычно стек контроллера полета/ESC поставляется с одним из них.

4 винта M3x22-20

Они предназначены для установки стека FC/ESC. В зависимости от высоты стопки можно обойтись винтами диаметром 20 мм, в противн��м случае вам понадобятся винты диаметром 22 мм.

16 винтов M3x10

Они предназначены для установки двигателей.

16 винтов M3x8

Они предназначены для соединения рук.

2 винта M2x25

Они предназначены для крепления защитных кожухов камеры.

4 винта M2x20

Они предназначены для крепления видеопередатчика, но могут меняться в зависимости от вашего видеопередатчика.

4 винта M2x14

Они предназначены для крепления заднего блока.

4 винта M2x10

Два из них предназначены для крепления камеры.
