Project Synthara - рама FPV-дрона с генеративным дизайном...
Дроны — идеальная площадка для создания легких, но надежных конструкций, и Synthara в полной мере использует передовые методы генеративного проектирования. Этот каркас дрона, напечатанный на 3D-принтере, разработан для энтузиастов FPV, которые ищут баланс между прочностью, весом и эстетикой.
Философия дизайна

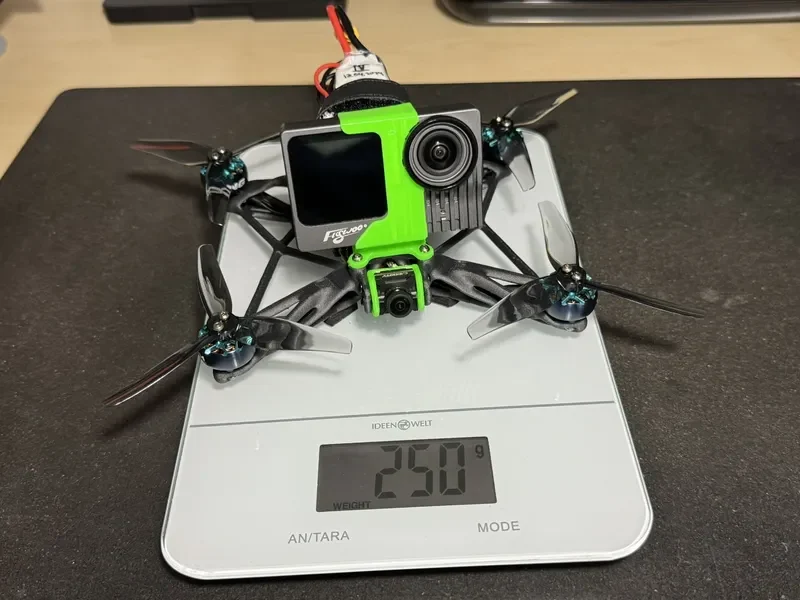

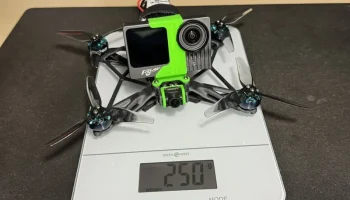

Целью Synthara было создание FPV-дрона весом менее 250 г, даже если он оснащен голой камерой GoPro. Д��я достижения этой цели рама была разработана с использованием итеративного процесса генеративного проектирования в Fusion360, который позволяет снизить вес при сохранении структурной целостности. Расстояние между двигателями и габаритные размеры основаны на 3,5-дюймовой раме GEPRC Smart35. Благодаря оптимизации на основе искусственного интеллекта и органическим структурам рама приобретает футуристический, вдохновленный природой внешний вид, который также улучшает механические характеристики. В процессе проектирования особое внимание уделялось распределению напряжений и ударопрочности, что сделало его жизнеспособной альтернативой традиционным рамам из углеродного волокна.
Производство и материалы

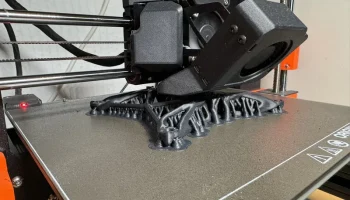

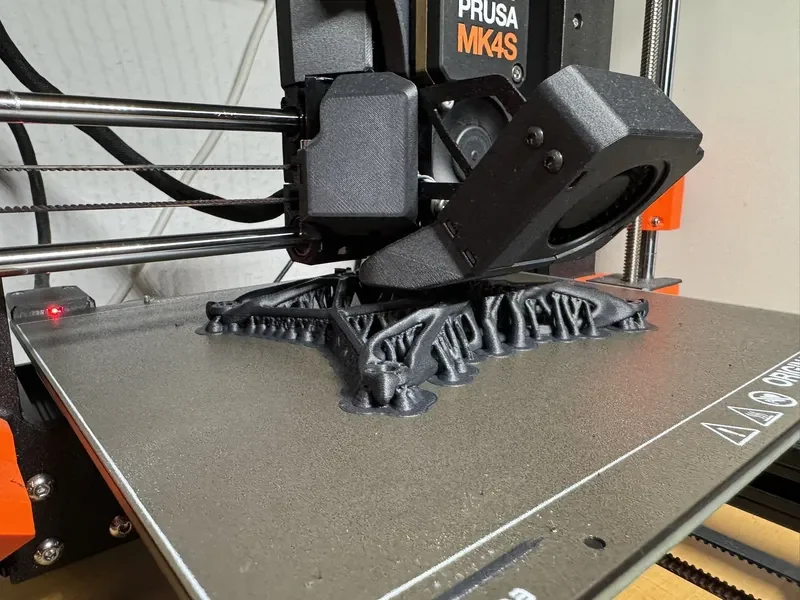

Synthara предназначена для 3D-печати FDM, что делает ее доступной для производителей по всему миру. Рама была успешно напечатана с использованием поликарбоната, армированного углеродным волокном (Prusament PC Blend Carbon Fiber — PCCF), что обеспечивает прочную, но легкую конструкцию с превосходной ударопрочностью. Другие материалы, такие как PLA, PETG или другие нити, армированные углеродным волокном, также могут использоваться, в зависимости от желаемого баланса между гибкостью и жесткостью.

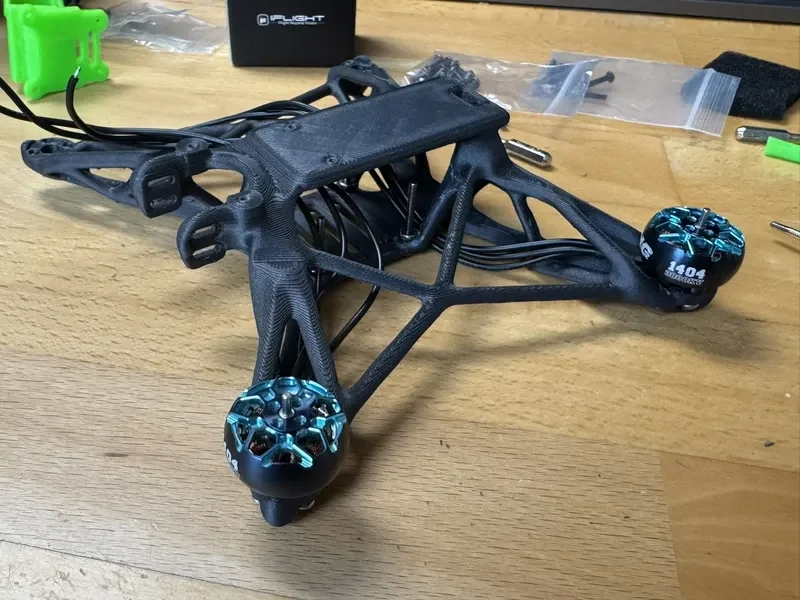

Рамка, напечатанная с использованием PCCF, трех периметров и заполнения 15 %, весит около 29 г.
Необходимые компоненты
Помимо рамы, напечатанной на 3D-принтере, дл�� завершения сборки необходимы следующие компоненты:
FC — GEPRC GEP-TAKER G4 35A AIO
Камера и видеопередатчик — Walksnail 1S HD Nano Kit V3
RX — Happymodel ExpressLRS EP2 2,4 ГГц
Двигатели — iFlight XING2 1404 3800KV
Пропеллеры HQ Prop T3,5x2,5x3 — ПК — 1,5
Аккумулятор — Tattu R-Line 4S 650мАч
HD-камера — Naked GoPro Hero 11 Black — Flywoo V2.1
Детали из ТПУ. Поскольку рама имеет такие же размеры, крепления для Smart35 можно использовать:
Крепление Naked-GoPro
Адаптер камеры 14-19 мм
Монтажная пластина
Подушечки с мягким креплением
И некоторые запасные части, такие как аккумуляторный ремень, LiPo-панель, винты, кабели и клейкая лента.
для подключения кабеля USB-C к FC понадобится угол USB-C 90°

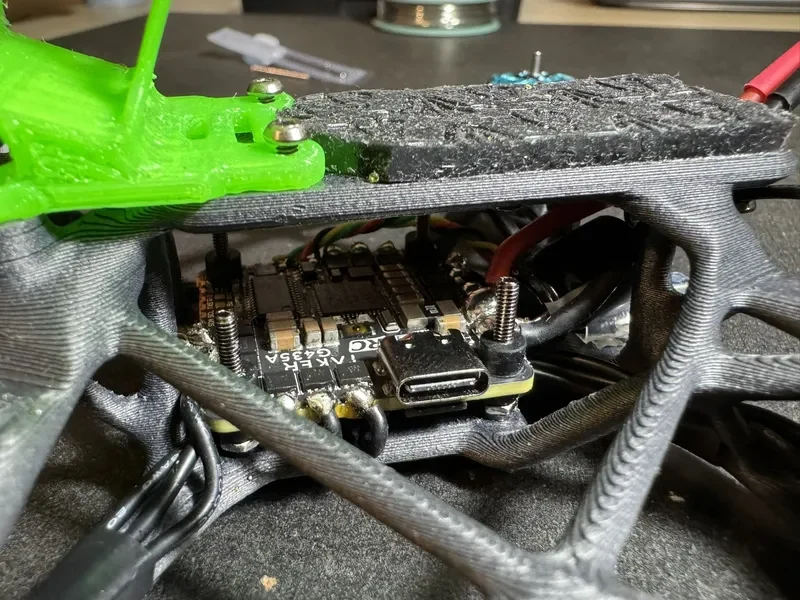

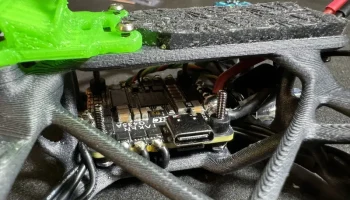

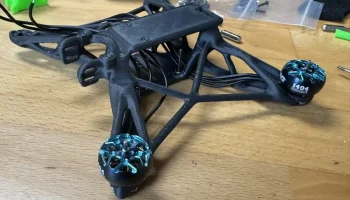

Проблемы сборки

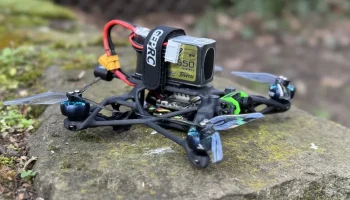

Установка всех компонентов в компактный корпус и выполнение необходимой пайки оказались сложной задачей, требующей тщательного планирования и точности. Однако, несмотря на ограниченное пространство, процесс сборки прошел успешно, продемонстрировав жизнеспособность Synthara как функционального и легкого каркаса FPV-дрона.
Генерат��вное путешествие
Одним из наиболее подходящих аспектов этого проекта является то, что и дизайн фрейма, и даже его название и это описание созданы с использованием генеративных подходов. Так же, как фрейм был разработан с помощью процесса проектирования с помощью искусственного интеллекта, эта статья и название проекта Synthara были созданы с помощью ChatGPT. Эта параллель показывает, как генеративные методы могут улучшить как инженерные, так и творческие процессы.
Примите участие
Каркас Synthara доступен для загрузки на сайте Printables.com, где вы можете настроить и улучшить его для своих собственных сборок. Независимо от того, являетесь ли вы гонщиком FPV, пилотом-фристайлером или строителем дронов, этот проект должен развиваться вместе с сообществом. Пробуйте, модифицируйте и делитесь своим опытом!
