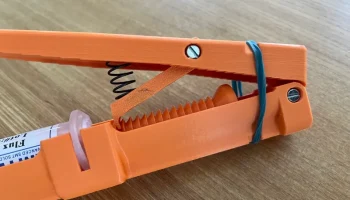

Дозатор флюса и паяльной пасты

Это ремикс крутого проекта Мордахи на Thingiverse, который я оптимизировал под свои требования следующим образом:

в качестве осей рычага использовались 2 винта M3x20 вместо 1 винта M3 и 1 нити.
рычаги имеют немного больше места друг от друга, чтобы их было легче перемещать
дополнительная зона захвата для более точного дозирования
добавлены каналы на большом рычаге и основной части для резинки или уплотнительного кольца

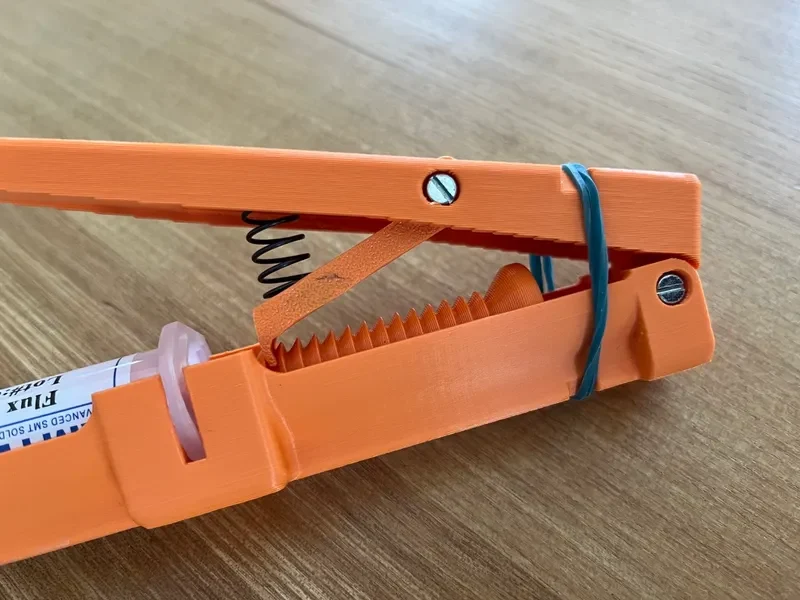

добавлено крепление для дополнительной пружины между маленьким и большим рычагом (внешний диаметр: 10 мм / внутренний диаметр 8 мм), модель также неплохо работает без пружины

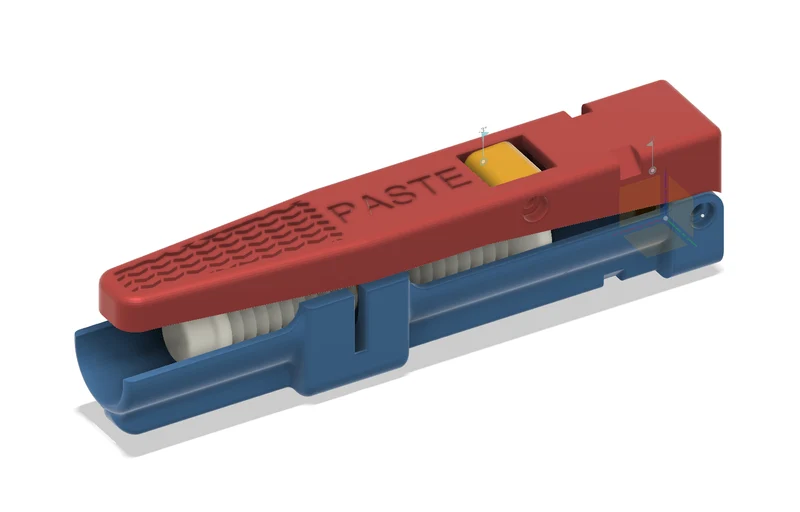

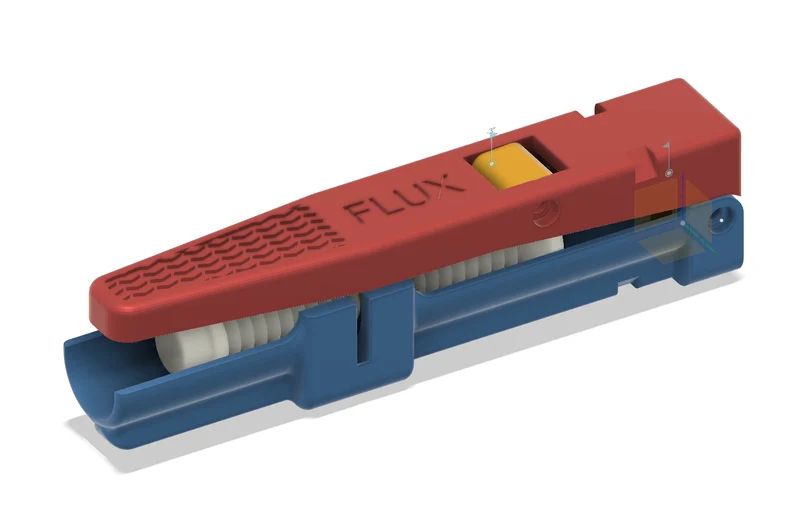

добавлены две большие версии рычага с маркировкой FLUX и PASTE рядом с нейтральной версией

Параметры печати

высота слоя не критична, я использовал 0,3мм.
для поршня я рекомендую край не менее 10 мм и 3 внешних периметра, чтобы избежать проблем со стабильностью.
никакие опоры не нужны
лучше всего печатать на PLA

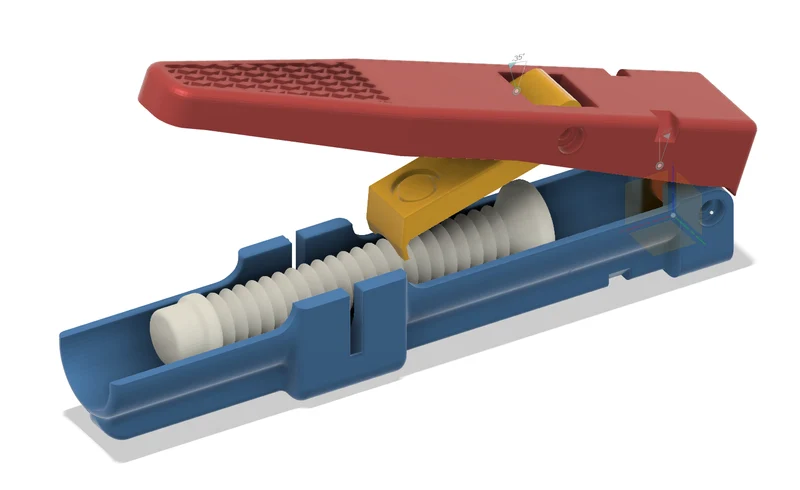

Для полного диспенсера вам нужно распечатать 4 части:

основная часть
один из больших рычагов (выберите приспособление под свои нужды)
маленький рычаг
поршень

Я добавил колпачок для иглы шприца, чтобы можно было легко закрывать и открывать протянутые шприцы без необходимости разбирать иглу. Шапка тоже ремикс, оригинал оказался слишком коротким для моих иголок.

Примеры поиска расходных материалов

Поток: Али Экспресс, Amazon
Неочищаемая паяльная паста: Ali Express, Amazon

Кредиты

Авторские права на оригинальную модель принадлежат Mordaha, 2020.
