3D-печатные петли

Введение

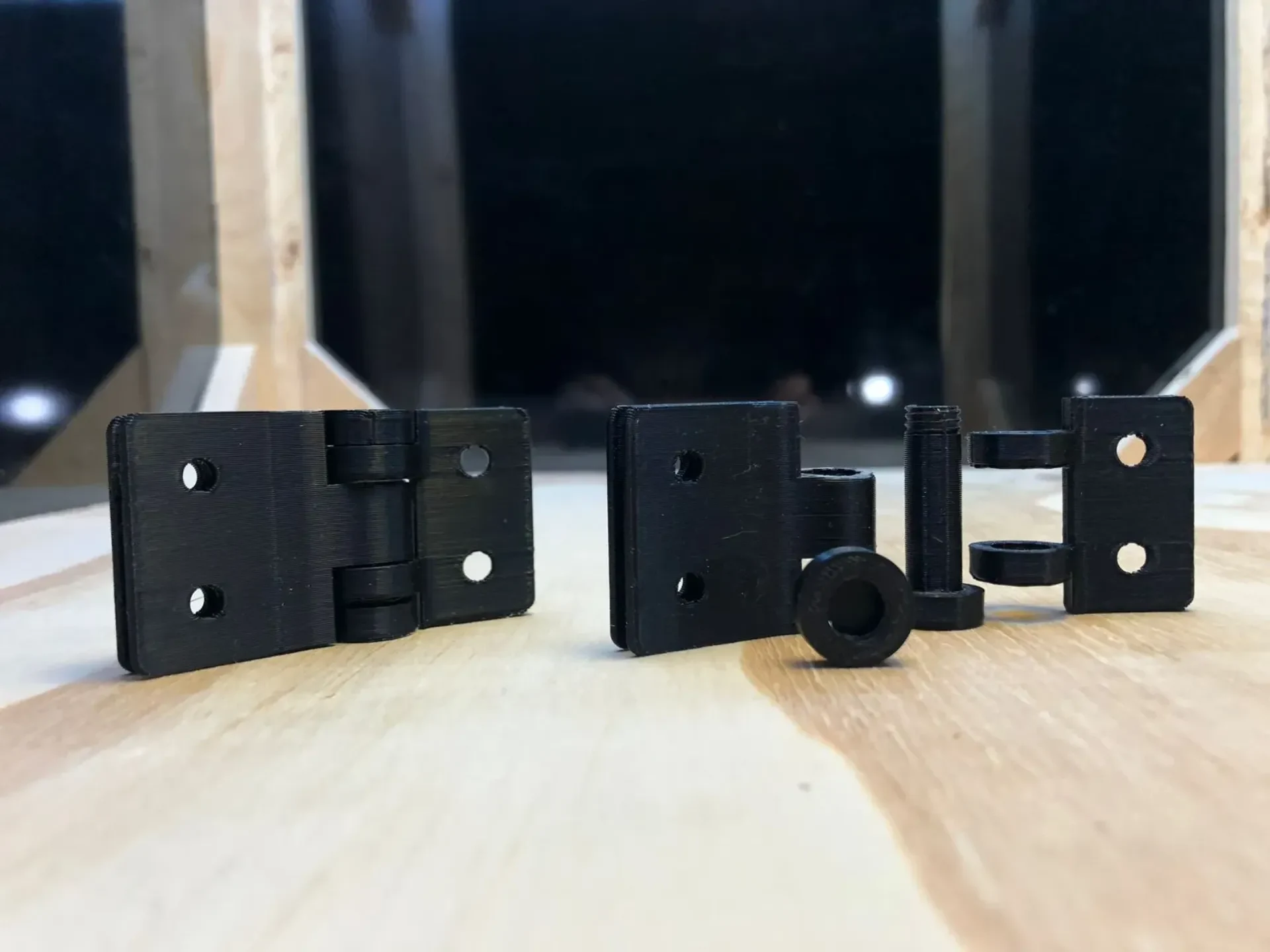

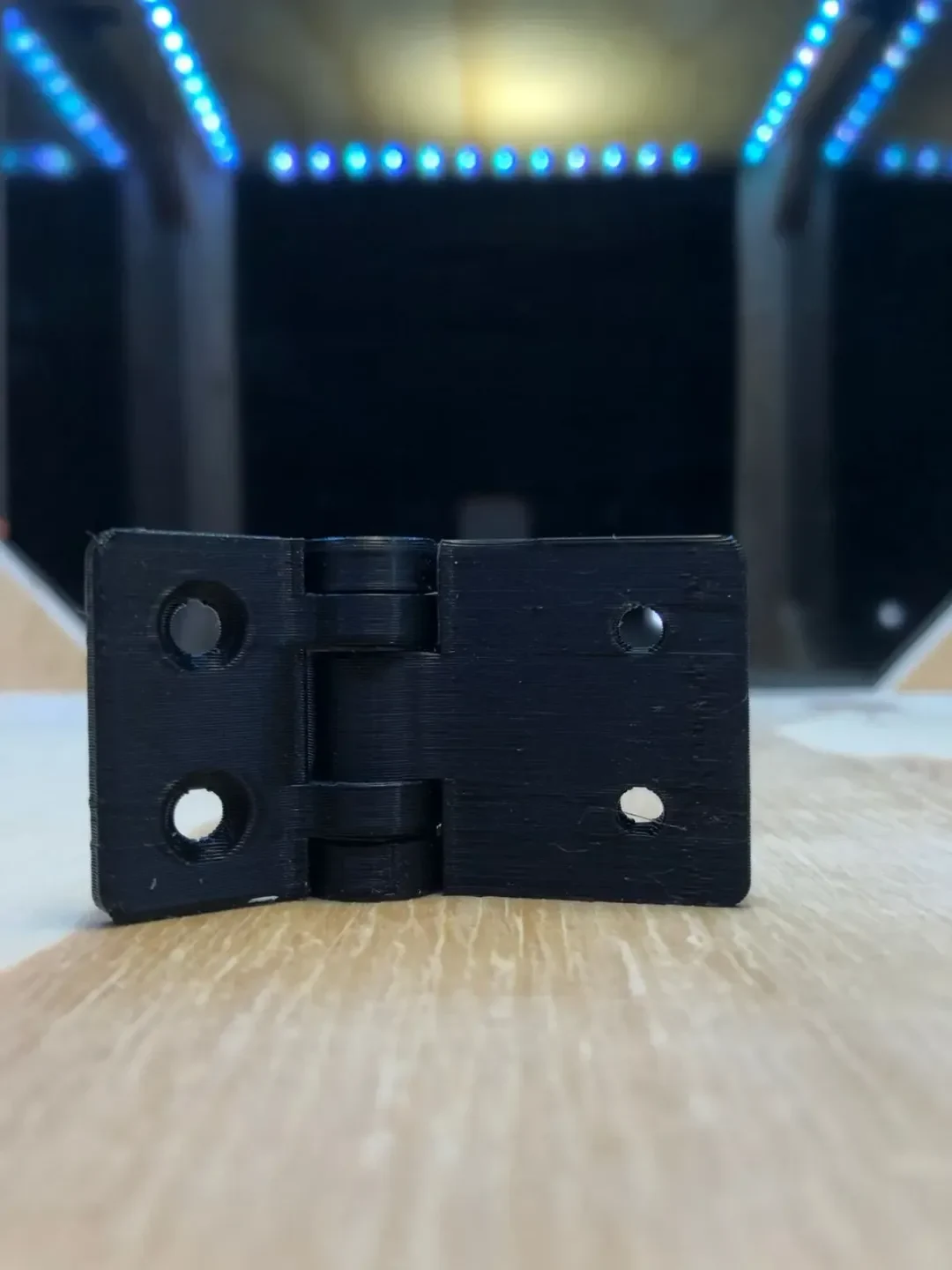

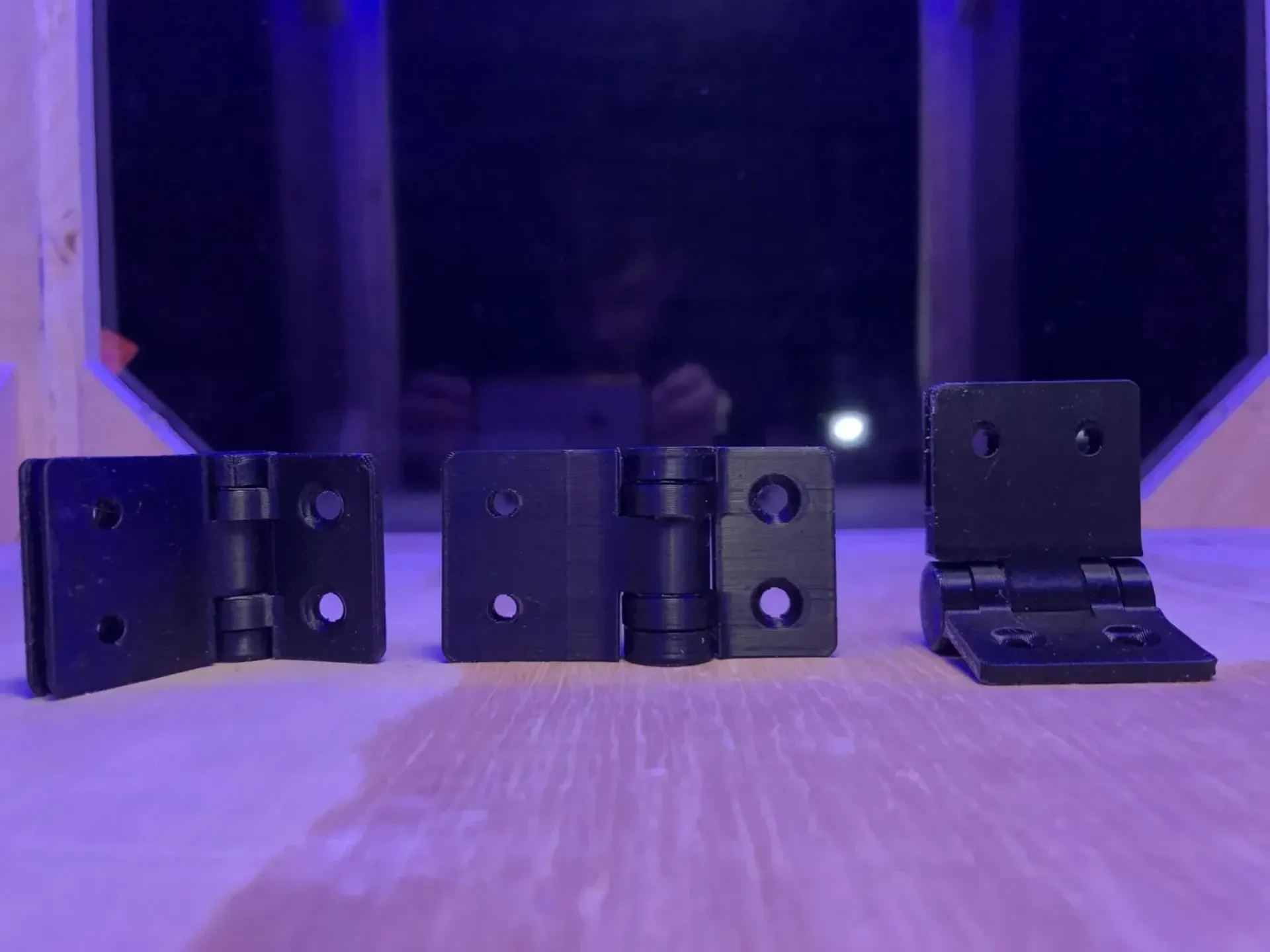

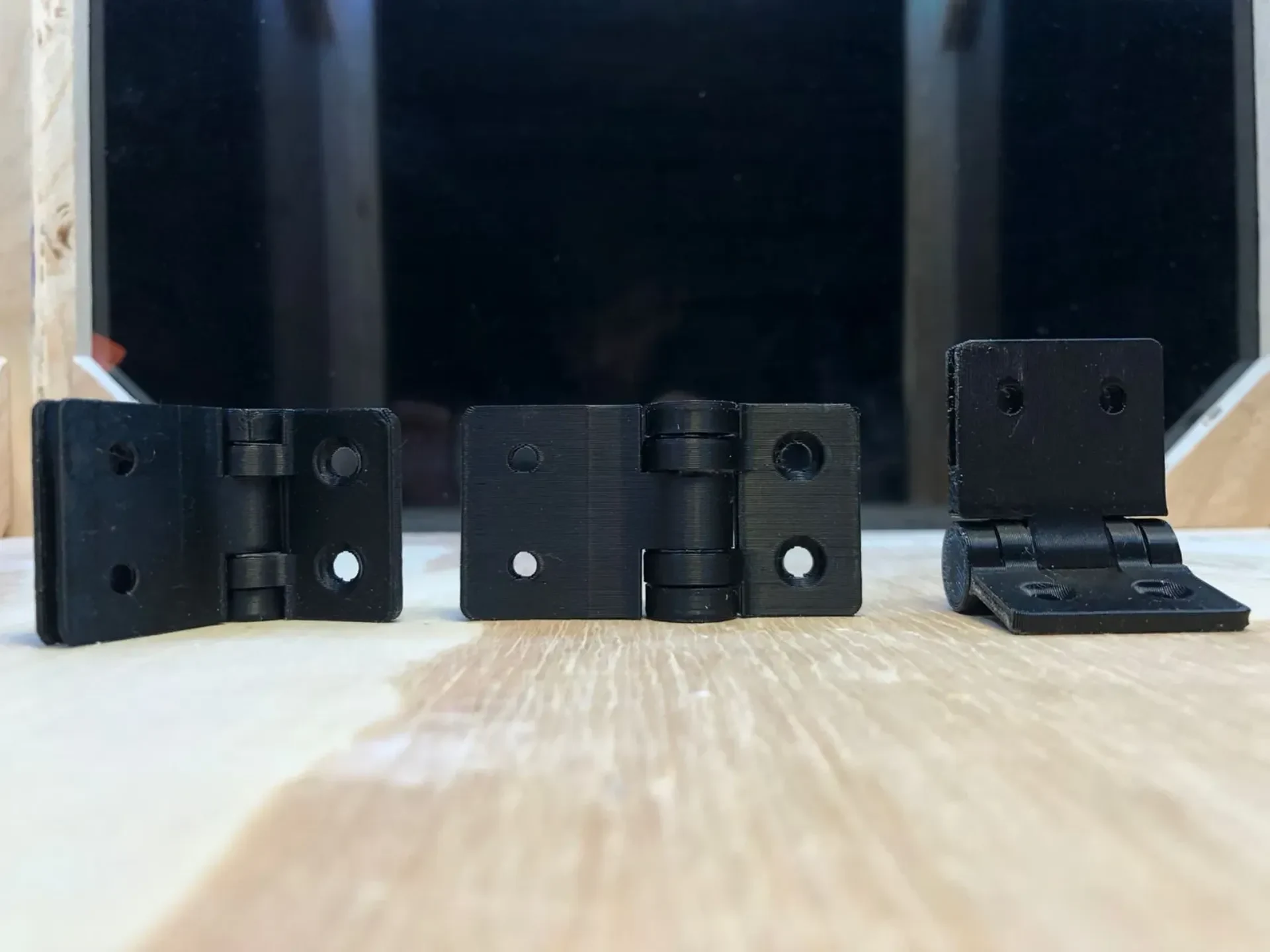

Это петля, напечатанная на 3D-принтере. Я разработал его для использования в корпусе 3D-принтера. Дизайн можно быстро распечатать, а из-за деталей с резьбой он требует сборки, но его очень удобно собирать, и он очень функционален. Я решил не делать этот отпечаток на месте, потому что на эти петли будет определенная нагрузка, и если одна из них сломается, вместо того, чтобы перепечатывать всю петлю «Печать на месте», я могу просто распечатать ту часть, которая сломалась, сэконо��ив время, деньги и нить. Эту конструкцию очень легко модифицировать и изменить под свои нужды. Я включил все файлы .stp, необходимые для легкой модификации этого проекта.

Размеры:

Диаметр шарнирного штифта: 8,5 мм

Внутренний диаметр шарнирных дверей: 9 мм.

Высота: 35 мм

Петля дверная Размер отверстия под винт: 4,75 мм

Размер отверстия для винта дверной петли B: 4 мм

Если у вас есть вопросы, отправьте мне сообщение
