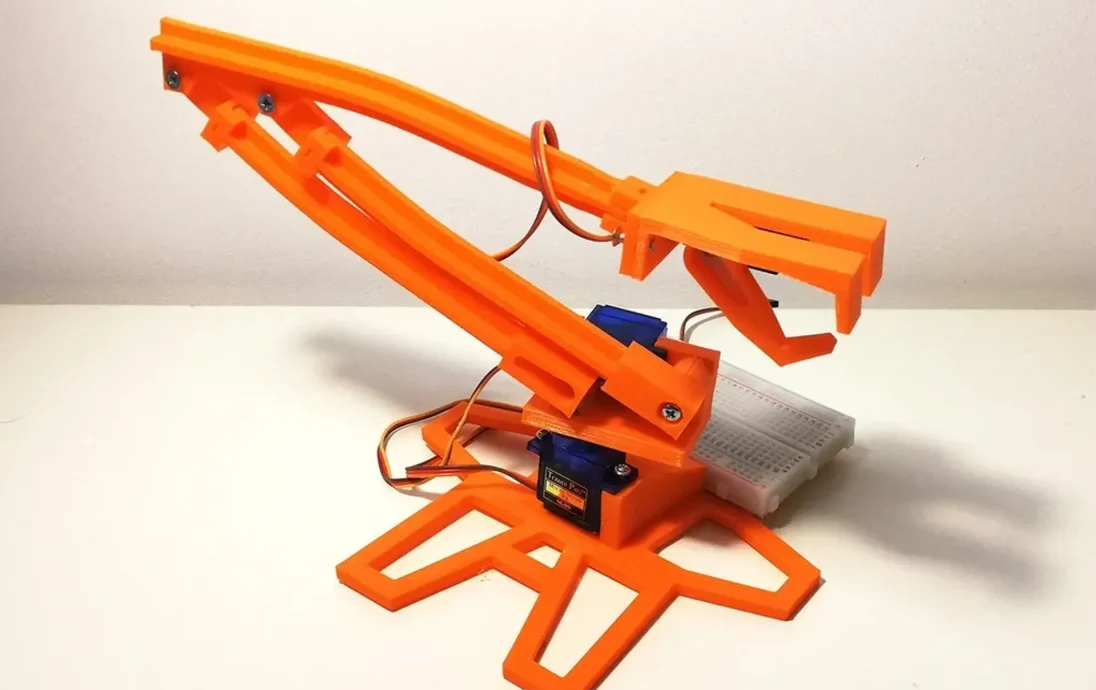

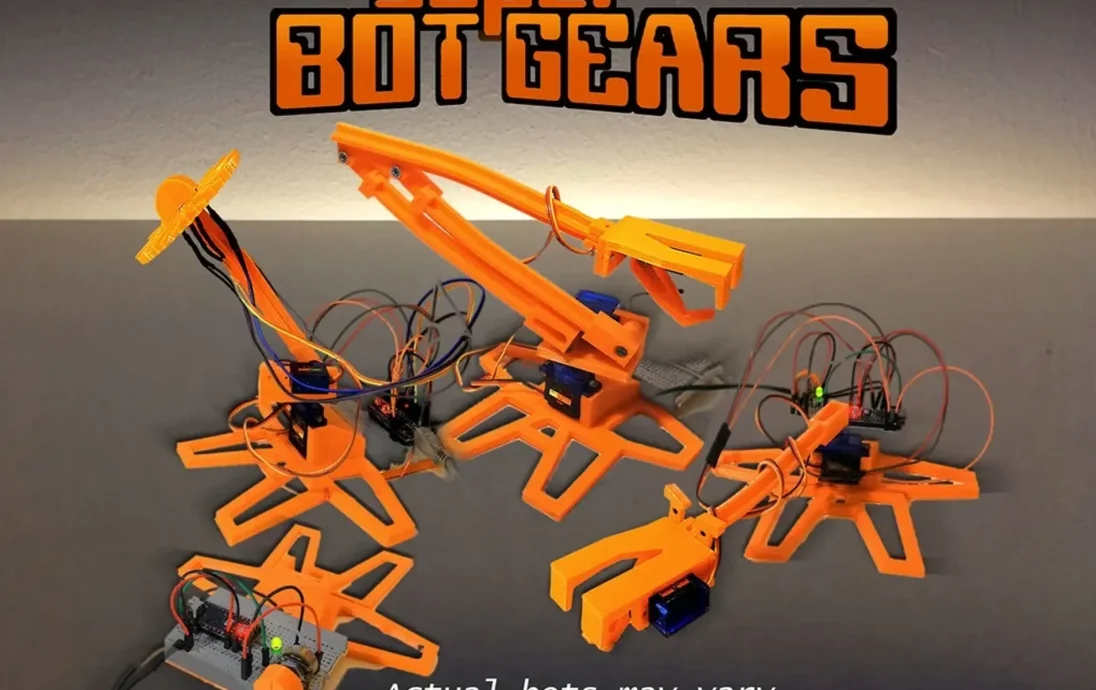

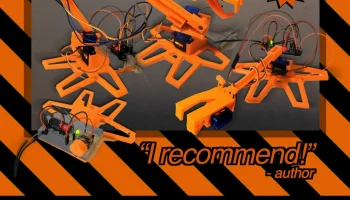

Super Bot Gears - стартовый комплект Arduino, распечатанный

Привет!
Это образовательный набор Arduino, который я подготовил для своих племянниц, чтобы научить их электронике. Пока я этим занимался, я решил также сделать его открытым исходным кодом и опубликовать в Интернете бесплатно!

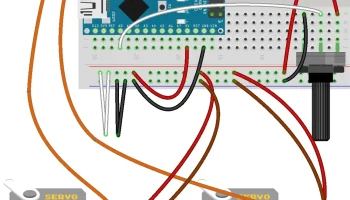

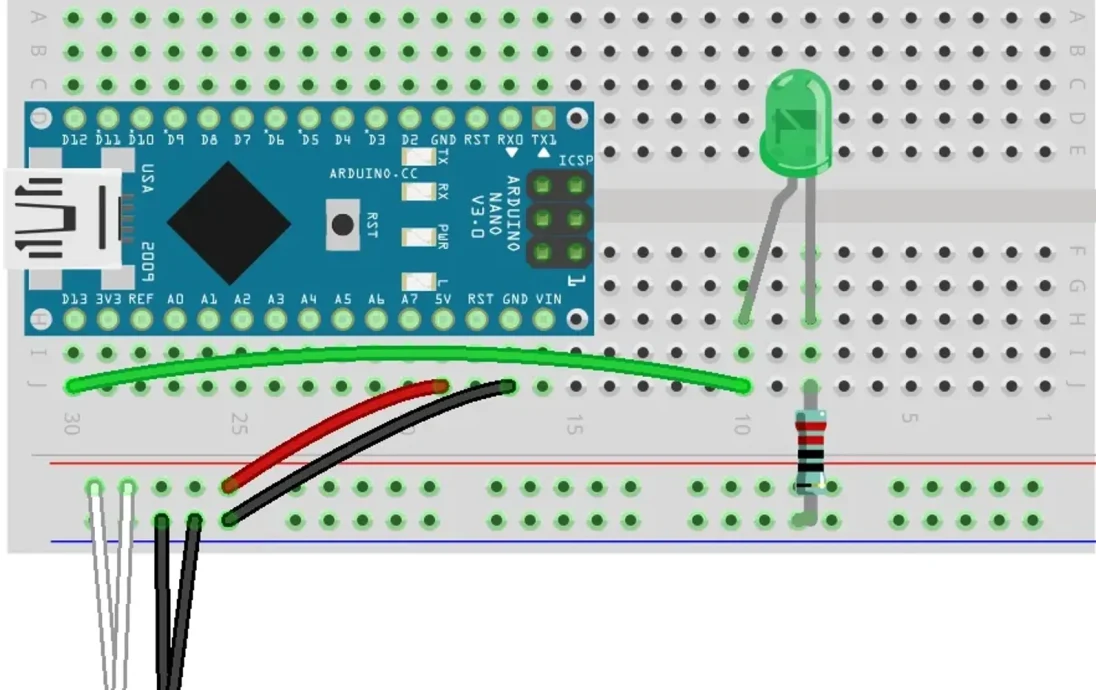

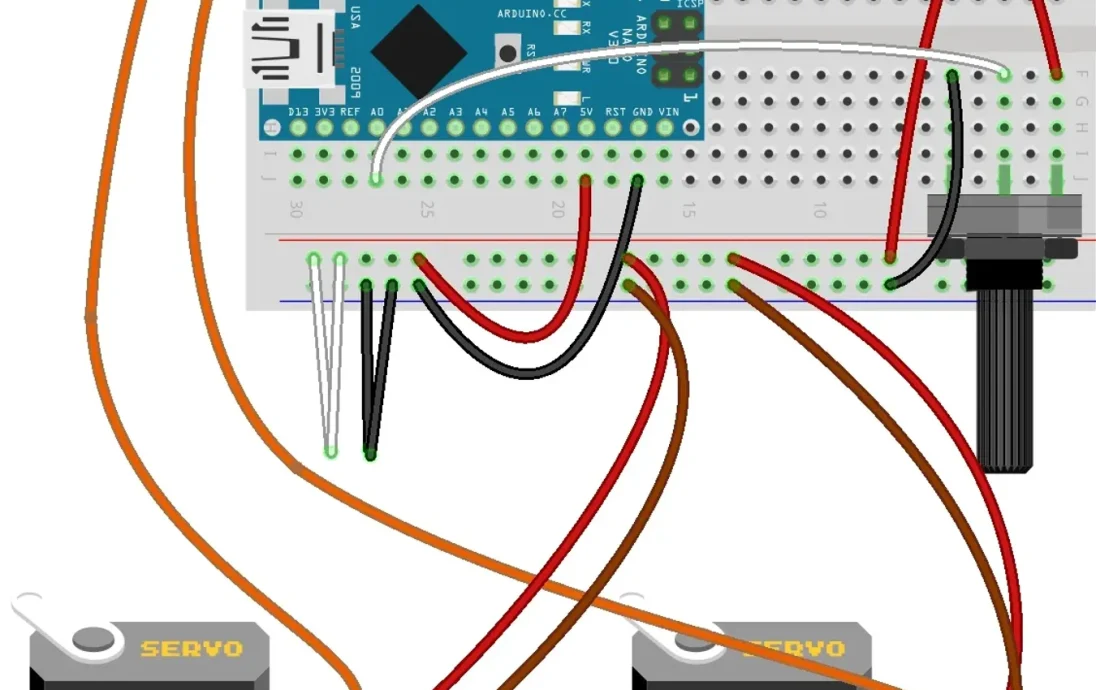

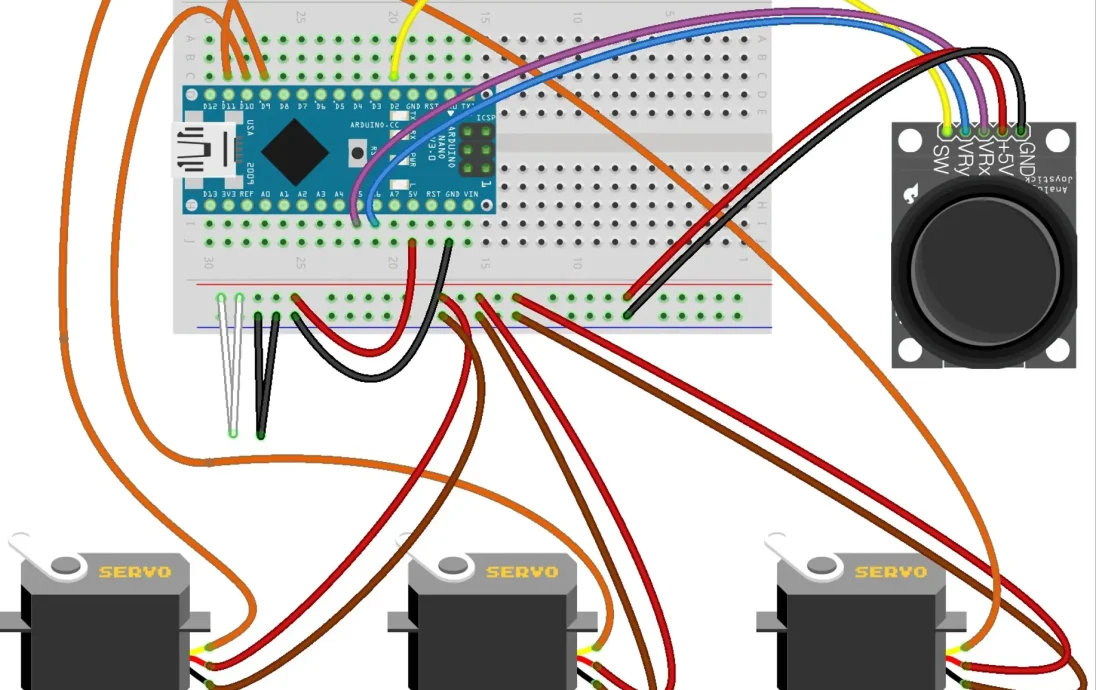

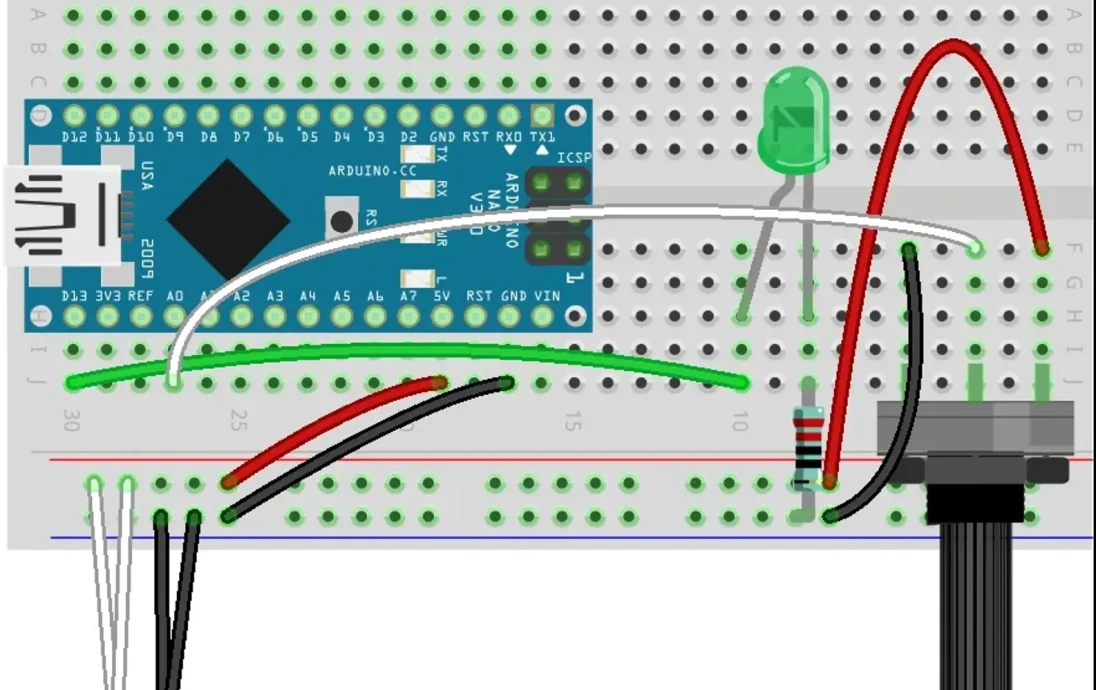

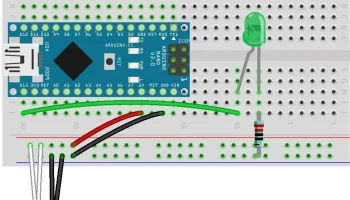

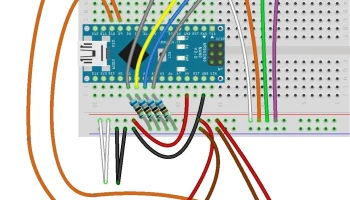

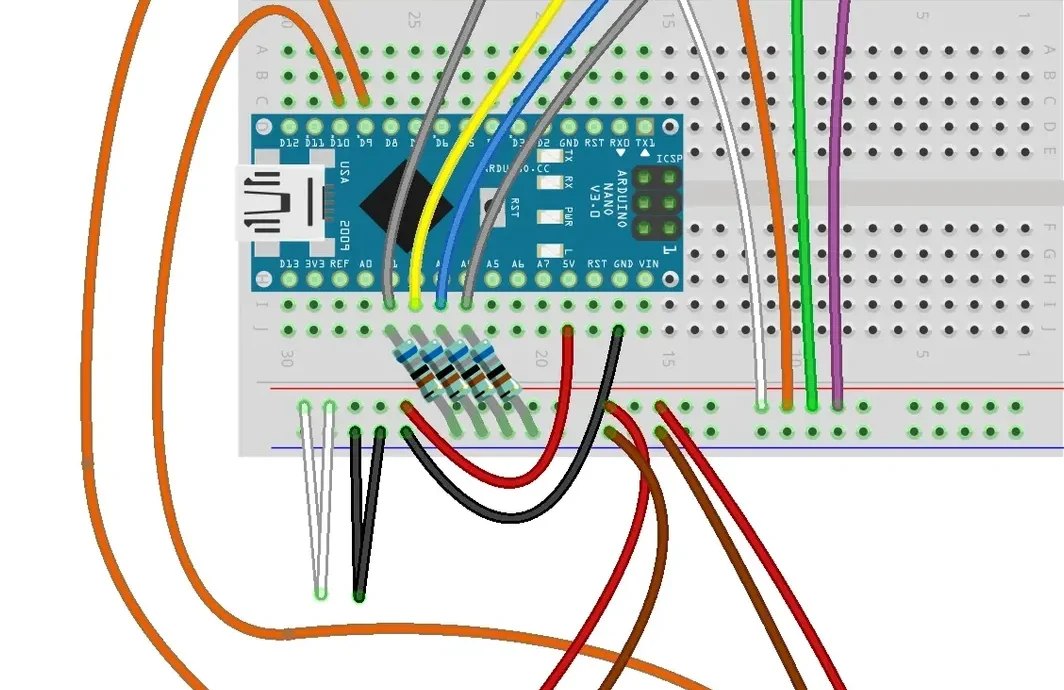

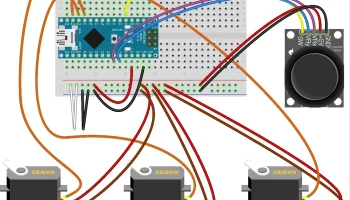

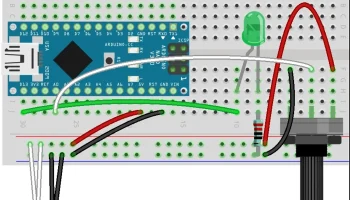

Схемы подключения, код Arduino, инструкции и этикетку на коробке можно найти в моем центре проектов Arduino:
https://create.arduino.cc/projecthub/bzqp/super-bot-gears-a-3d-printed-arduino-starter-kit-91485e

Печать
Никакие опоры не нужны. Балки печатаются вертикально, поэтому убедитесь, что ваш принтер может печатать одинаковые слои, иначе балки могут сломаться.

Отверстия могут потребовать предварительного сверления или шлифовки в зависимости от допусков вашего 3D-принтера.
Эти маленькие сервоприводы всегда имеют небольшую разницу в размерах в зависимости от производителя, так что имейте это в виду.

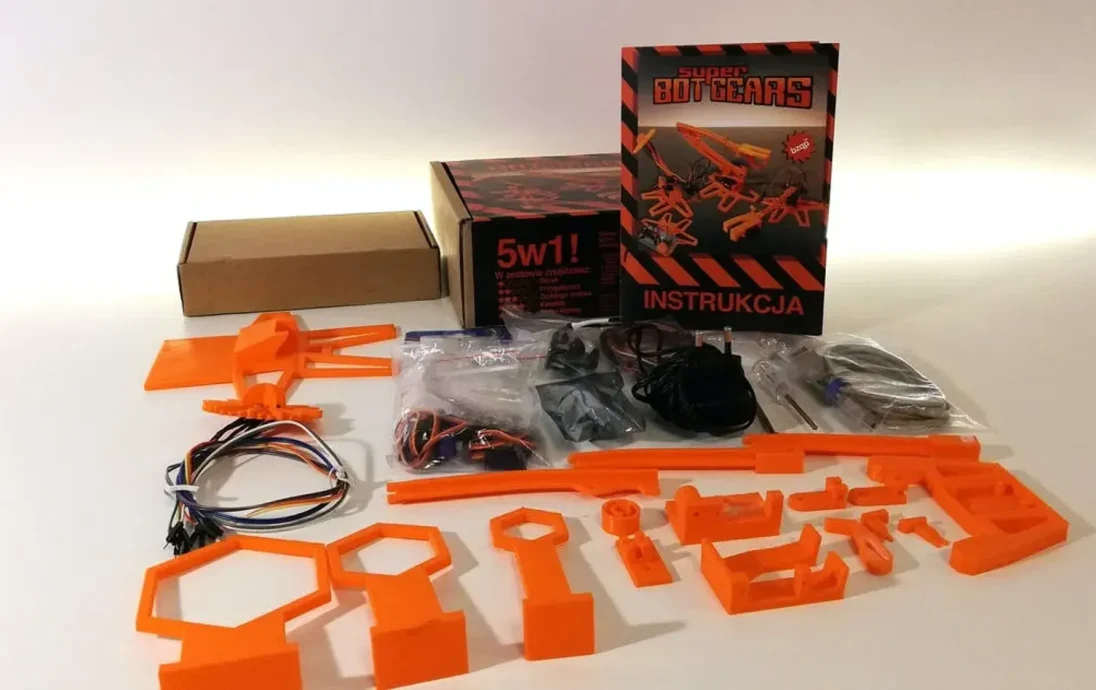

Необходимые детали (и примерная цена):

— 19 пластиковых элементов, напечатанных на 3D-принтере (0-10 долларов США)
— 3 шайбы М3 (0, 5 долларов США)
— 1 болт М3 14 мм (0, 5 долларов США)
— 4 болта М3 12 мм (0, 5 долларов США)
— 6 болтов 8 мм + 3 болта 4 мм (продаются вместе с сервоприводами)
— 3 мини-сервопривода SG90 (4, 5 долларов США)
— Перемычки типа Dupont, «папа-папа», «мама-папа» (5 долларов США)
— Плата, совместимая с Arduino nano (2 доллара США)
— Потенциометр 10кОм (0,5долларов США)
— Резисторы 220 Ом (0,5долларов США)
— 6800 Ом — резисторы 10 кОм (0, 5usd) — светодиод 5В (0, 5usd)
— 4 фоторезистора 10-20 кОм (1usd)
— 1x джойстик HW-504 (2 доллара США)
— Блок питания 5В или зарядное устройство для телефона 5В 450мА (2 доллара США)
— 1 беспаечный макет на 400 точек (2 доллара США)
— 1x USB-кабель (1 доллар США)
— 1 маленькая отвертка (1 доллар США)
— пустая картонная коробка — по желанию (0долларов США)

Инструкции (вместе с некоторыми интересными фактами о мехатронике) доступны на английском и польском языках.
Лицензия разрешает любое использование (в том числе коммерческое, если вы того пожелаете). Только не забудьте указать автора. :)
