M!N!MAL 4 - Корпус Raspberry Pi 4
Дизайн

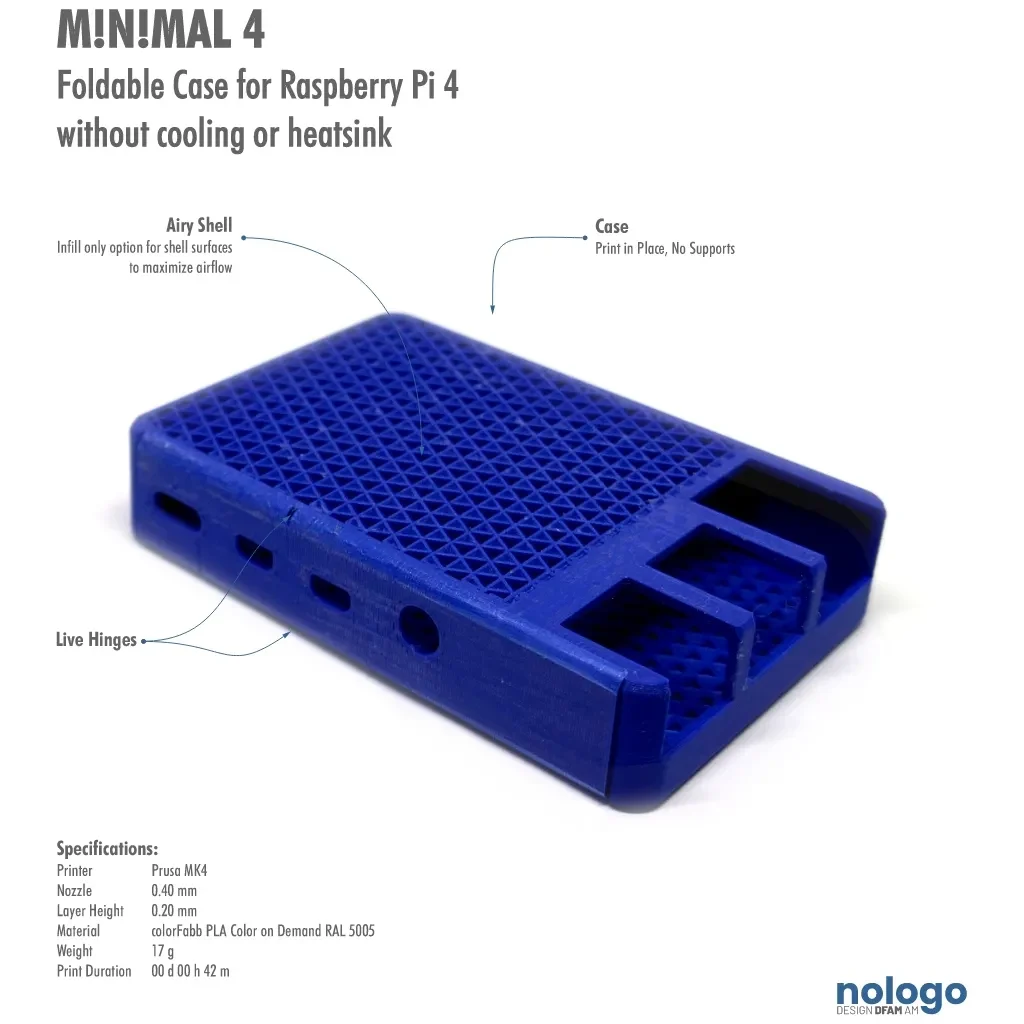

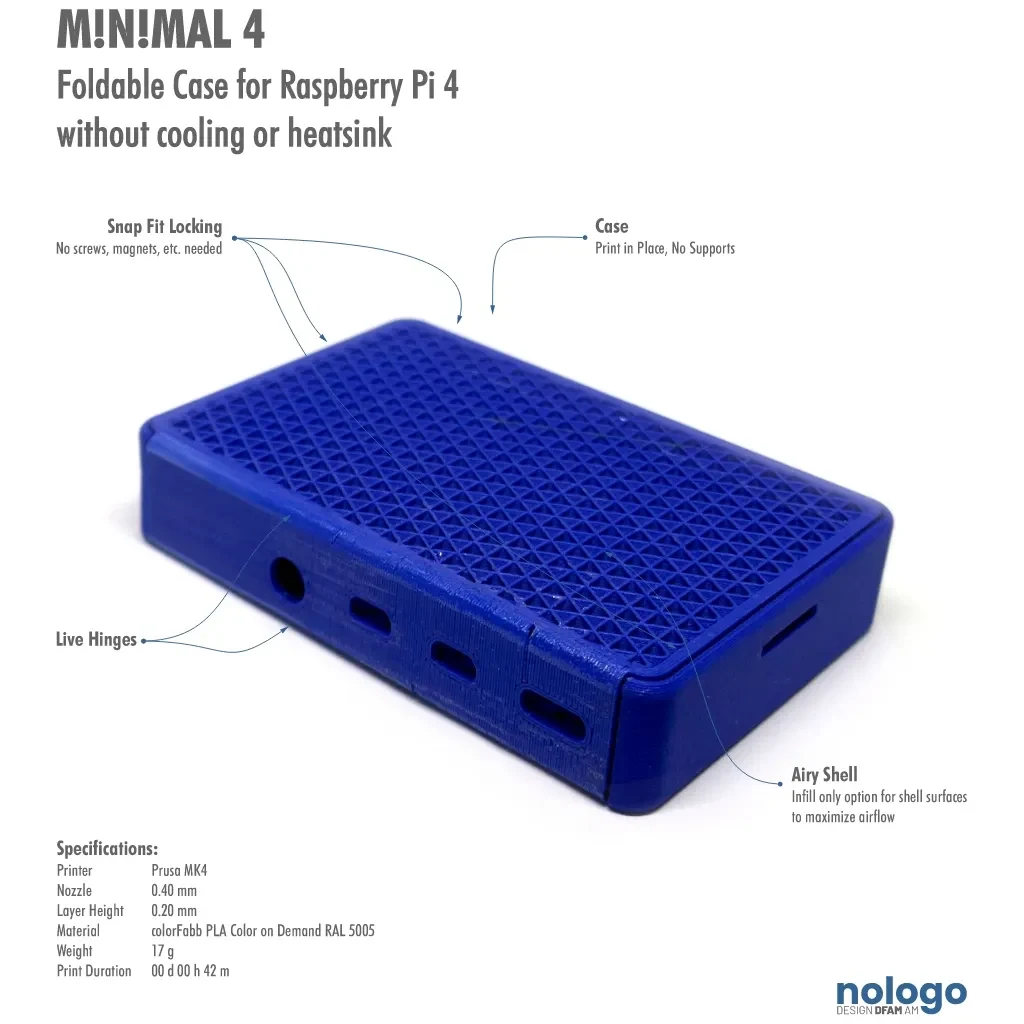

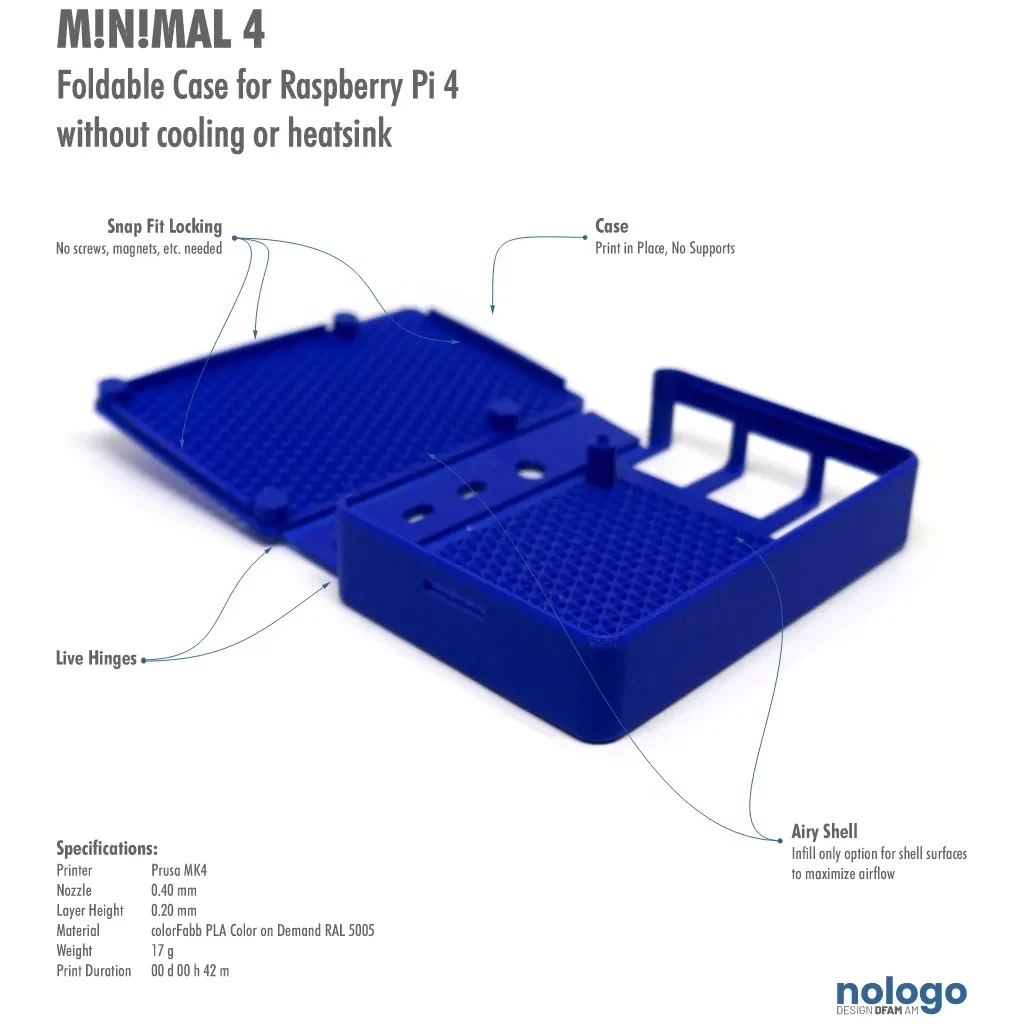

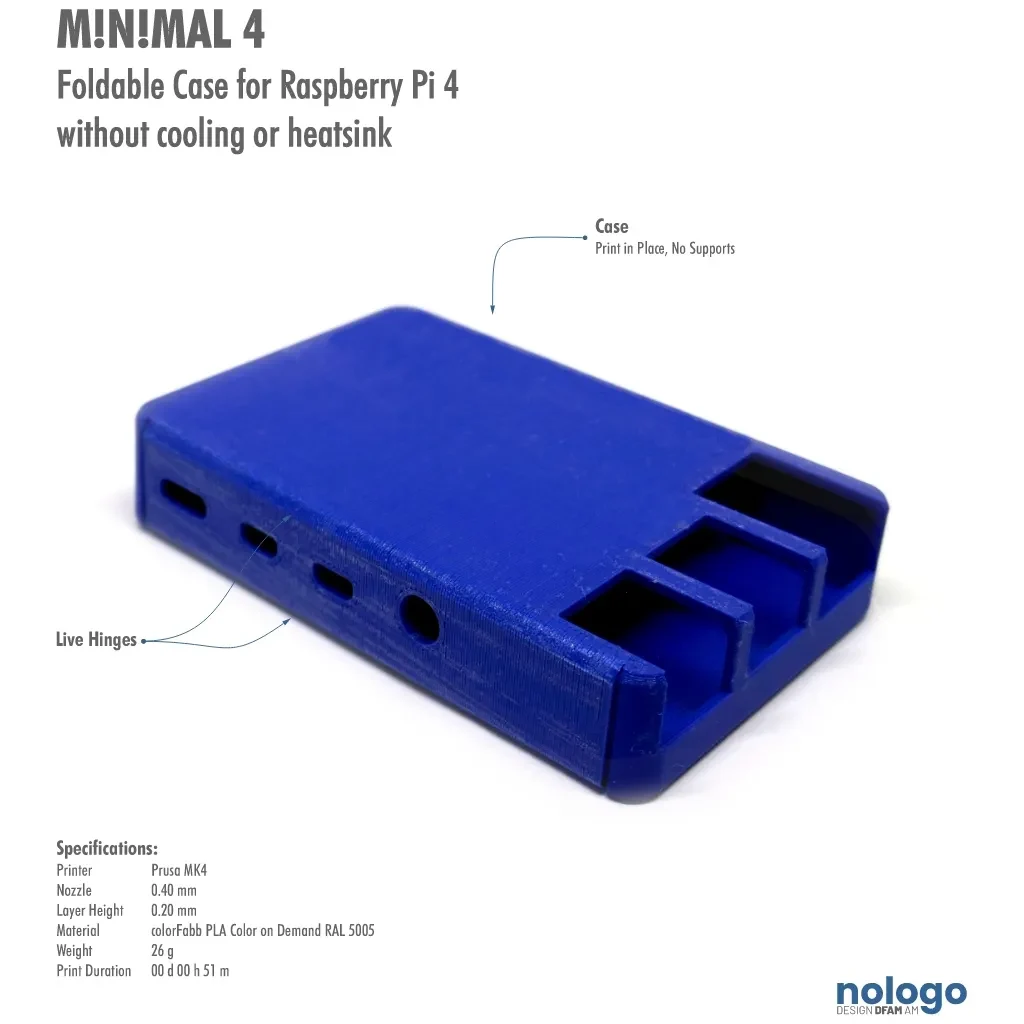

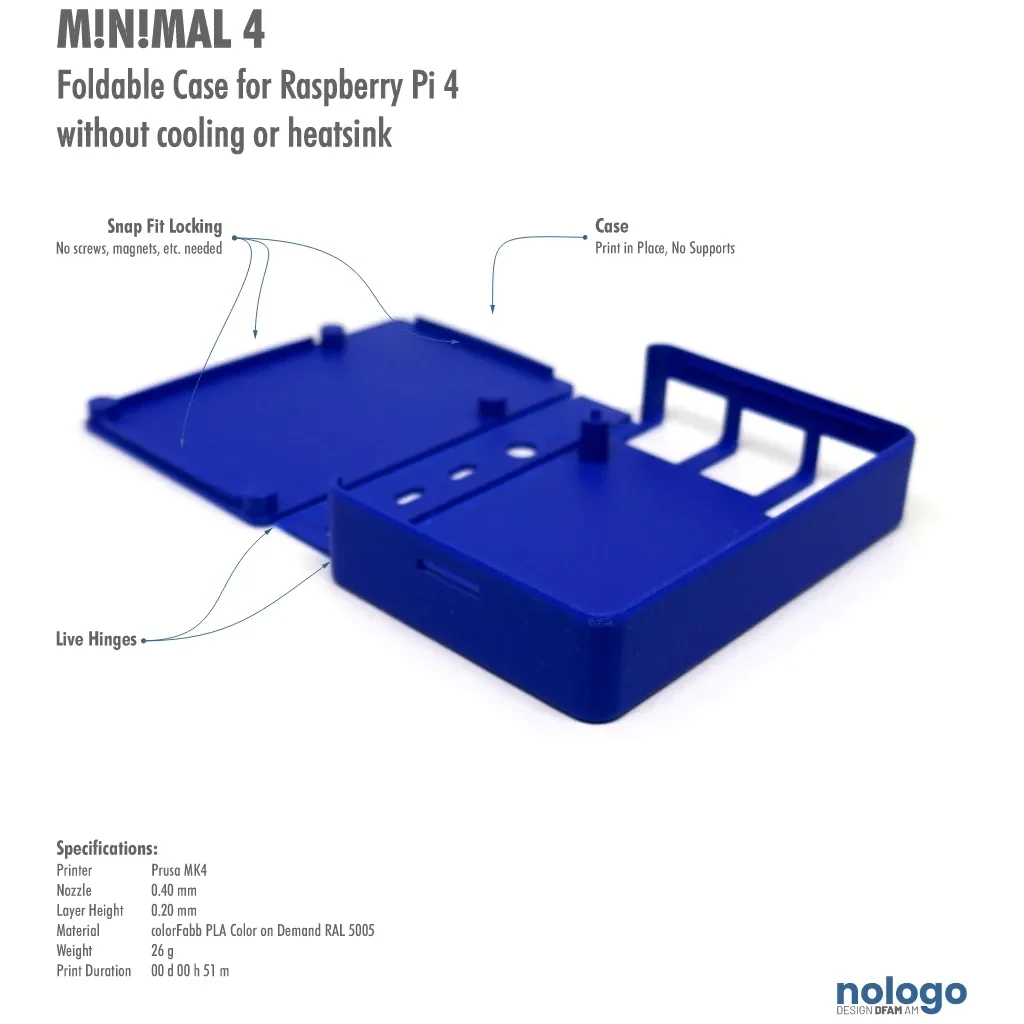

Это уменьшенный до максимума корпус/корпус/гильза для Raspberry Pi 4 в версии без охлаждения (у нас есть еще одна модель, подготовленная для охлаждения и радиатора), меньшее трудно себе представить. Складной корпус с подвижным шарниром, который меньше чем на 2 мм больше, чем сам Raspberry. ��се интерфейсы доступны, а сама плата закрыта и защищена. Кроме того, он печатается как единое целое, сборка проста и не требует никаких инструментов или винтов. Просто распечатайте (менее чем за час) и используйте… Конструкция состоит из рамы, а также верхней и нижней оболочек, которые имеют подчасти, которые могут обеспечить отверстия для всех интерфейсов на плате (GPIO, DSI, CSI, Reset, Pin), если их удалить из детали перед печатью. Саму обол��чку можно напечатать без периметров и верхних/нижних слоев, только с заполнением, что будет способствовать максимизации воздушного потока.
Строительство
Сам корпус имеет толщину стенок 0,8 мм и оптимизирован для печати соплами диаметром 0,4 мм. Активные петли имеют высоту ровно в один слой (высота слоя 0,2 мм), и все отверстия можно легко закрыть с помощью стандартных настроек охлаждения. Все у��лы и края (насколько это возможно) закруглены, а скругления обрезаны под углом 35°, чтобы избежать выступов, требующих опор. После импорта детали вы можете разделить ее на части (или даже объекты, если вы не перемещаете ее) и манипулировать/удалять отверстия интерфейса, а также заполнение оболочки.
Поскольку этот минимум может стать отправной точкой для вашего собственного проекта Raspberry Pi Zero, мы также включили файл STEP...
Н��резка, Печать

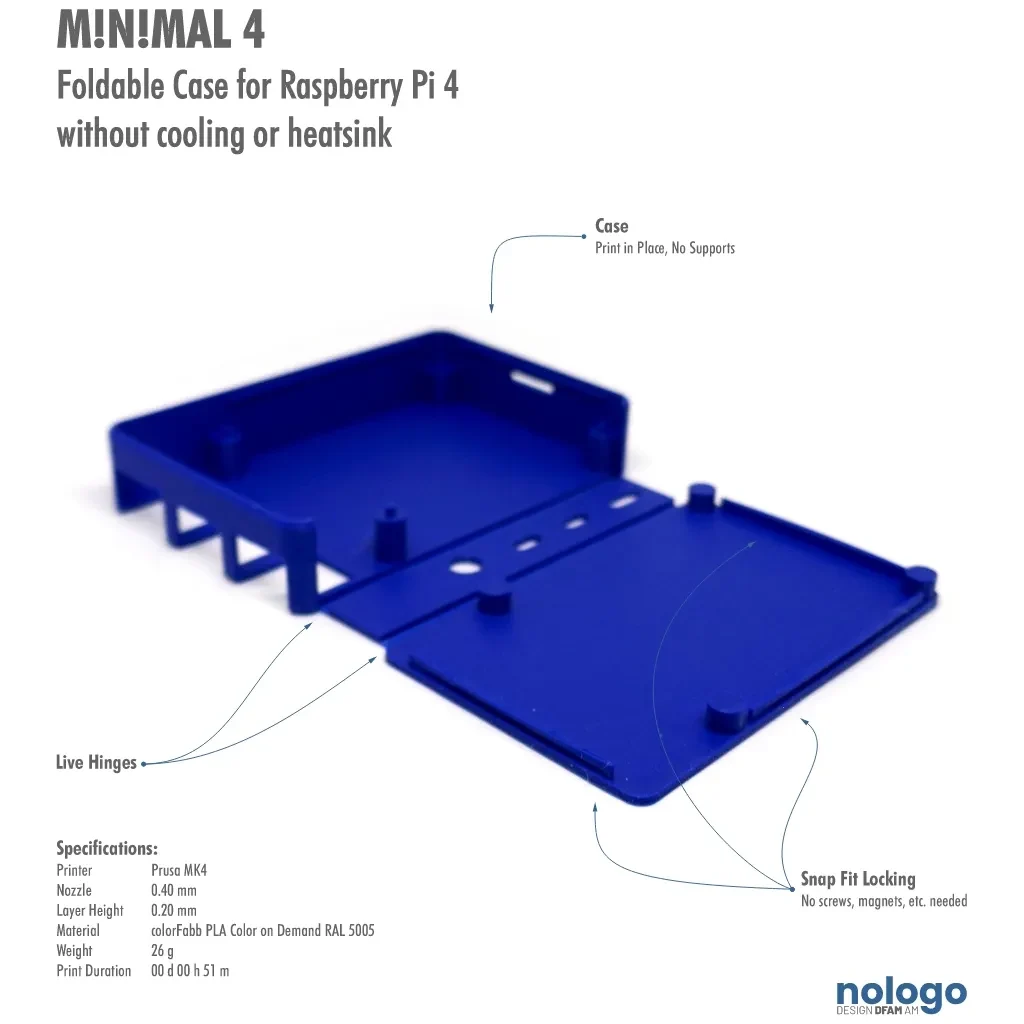

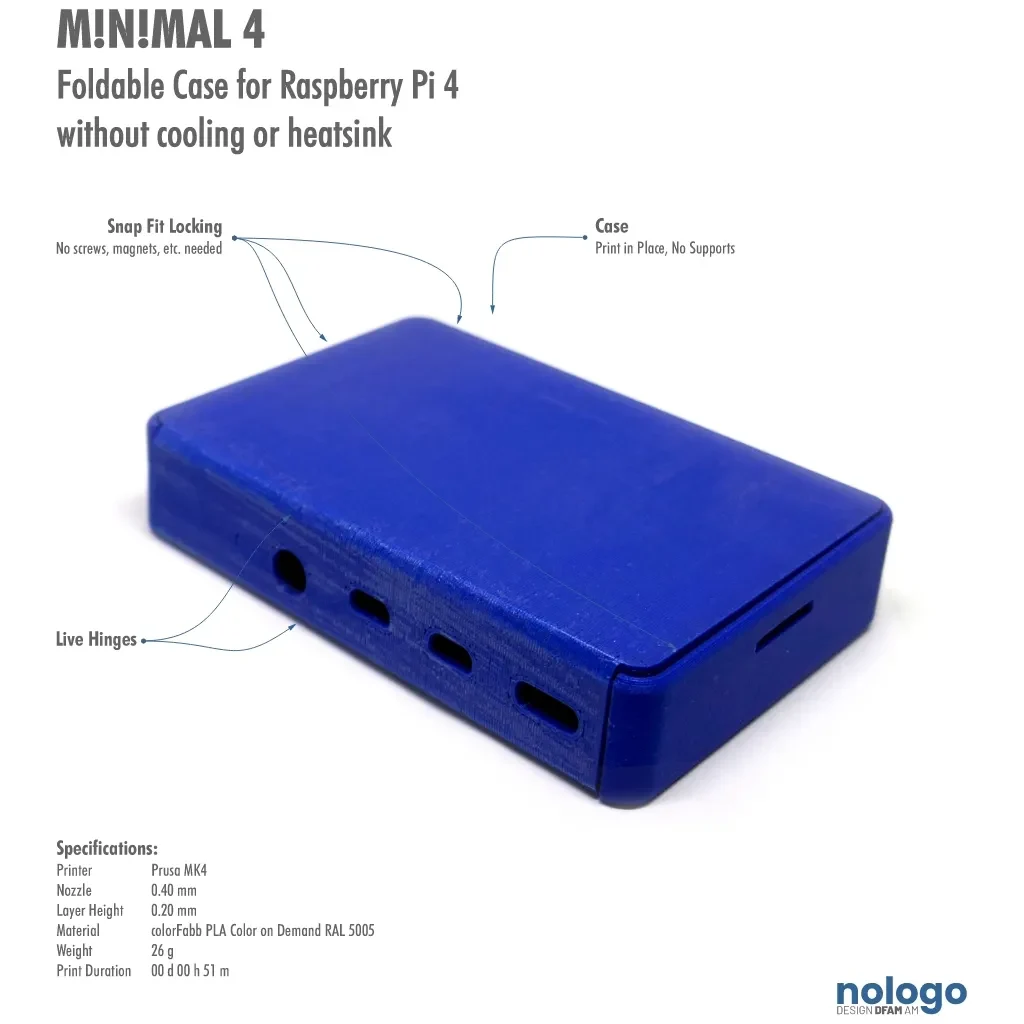

Деталь печатается со стандартными настройками (сопло 0,4 мм, высота слоя 0,2 мм, 2 периметра, 5 нижних/4 верхних слоя) без каких-либо проблем, но если вы хотите сделать еще один шаг вперед и оптимизировать результат, есть две рекомендации: одна для непрозрачных и одна для прозрачных/полупрозрачных нитей:
(Не только) для непрозрачных материалов мы предлагаем ориентировать заполнение под углом 90° (в зависимости от ориентации файла), поскольку линии заполнения первого слоя тогда проходят перпендикулярно подвижным петлям, ��то хорошо для их прочности, а также дает красивый внешний вид с буртиками, ориентированными по геометрии детали. Кроме того, вы также можете установить счетчик периметра всего на 1, чтобы получить меньше «рамок» вокруг областей заполнения. Верхние слои должны быть установлены на 0, нижние слои на 5, а заполнение должно быть установлено на 100% концентрично, что дает наилучший результат для штифтов и трубок (особенно, когда у нас всего 1 периметр). Обычно деталь следует печатать без полей, что также дает красивые и чистые края.

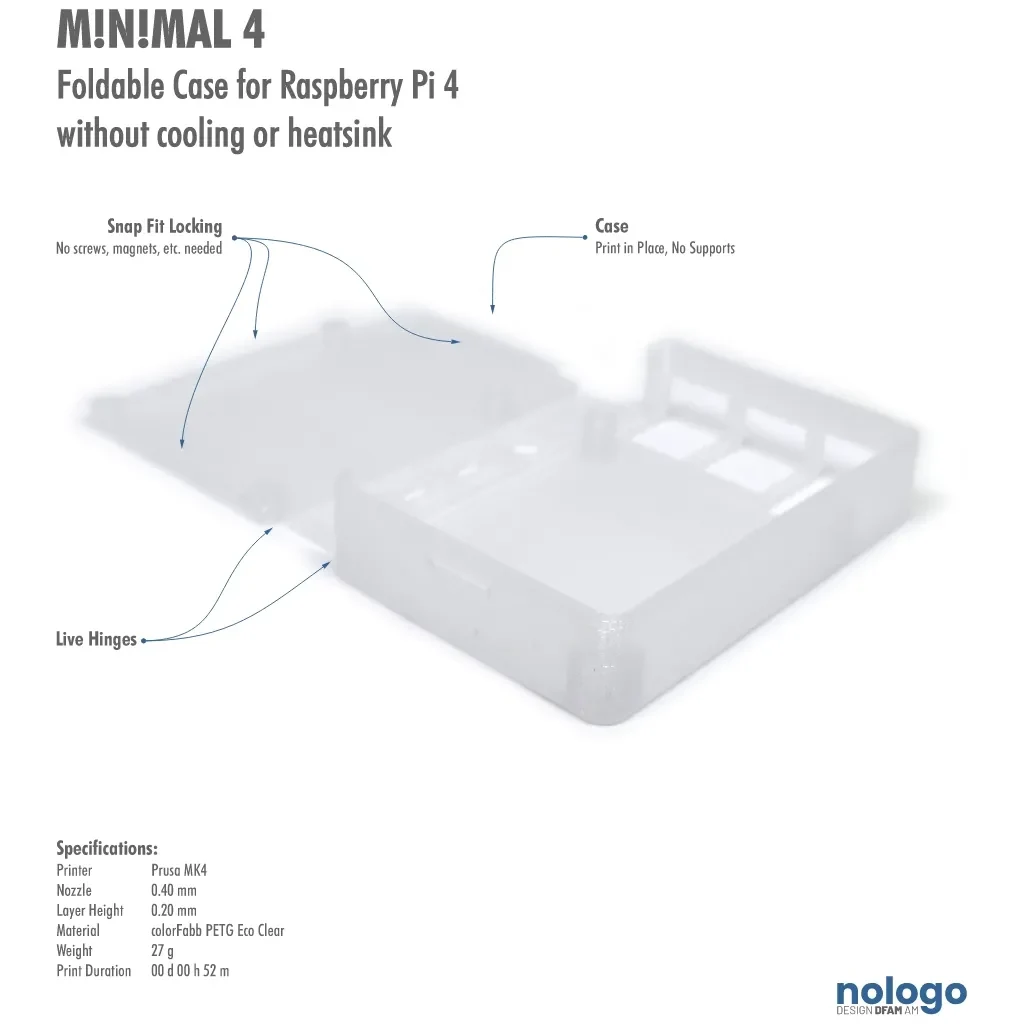

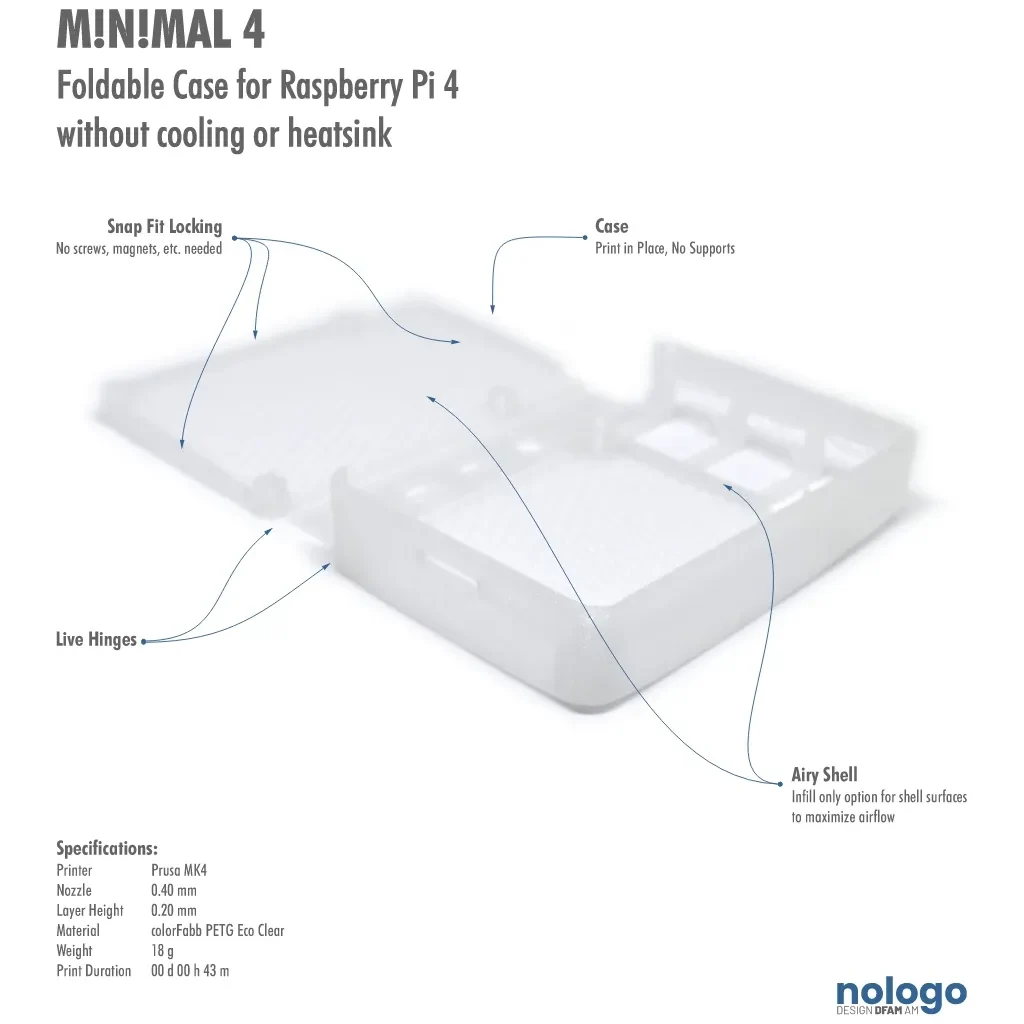

Суперпрозрачная версия немного сложнее, поскольку в ней используется только одна ориентация линий заполнения. Высота и периметр слоя такие же, как и для непрозрачной версии выше, но верхний и нижний слои должны быть установлены на ноль. Заполнение представляет собой выровненное на 100% прямолинейное заполнение, установленное под углом 90°. Опять же, поля не понадобятся.

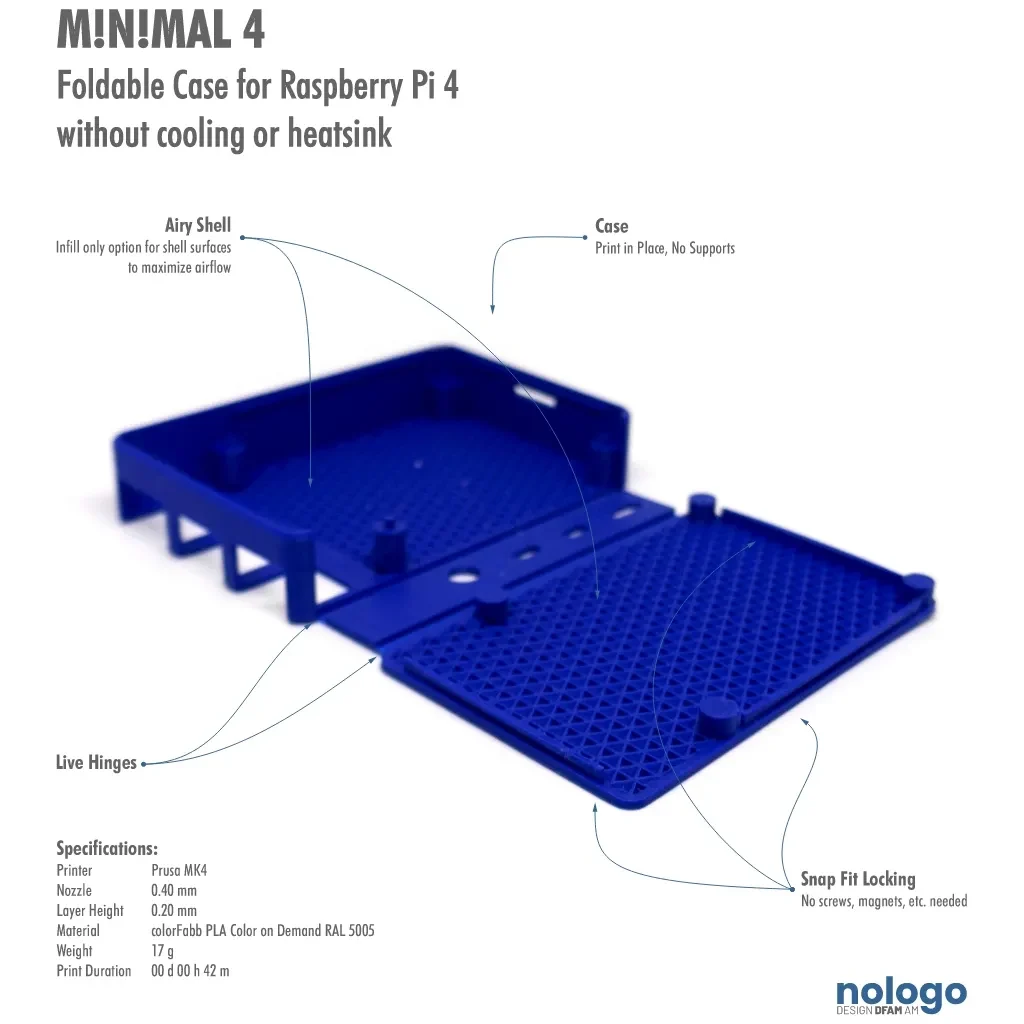

Если вам нужна воздушная верхняя и нижняя оболочка, вам просто нужно (после разделения на части) установить верхний и нижний слои, а также счетчик периметра на 0. Наилучшие результаты мы получили с заполнением 40% с кубическим, гироидным или прямолинейным заполнением, поскольку они обеспечивают достаточную стабильность для корпуса, а многие другие доступные узоры здесь не имеют смысла, поскольку они распадаются без периметров и нижнего/верхнего слоев.
В любом случае автоматическое охлаждение должно быть включено, поскольку к концу время слоя очень мало. Если у вас по-прежнему возникают проблемы с скрученными участками, вы можете попробовать напечатать две детали одновременно, тогда все детали должны иметь достаточное время для охлаждения между слоями.
И последнее: мы рекомендуем «инициализировать» приводные петли непосредственно после печати и на печатной платформе при снятии деталей. Просто сложите их, когда они еще теплые, и изгиб будет намного приятнее на сцене.
