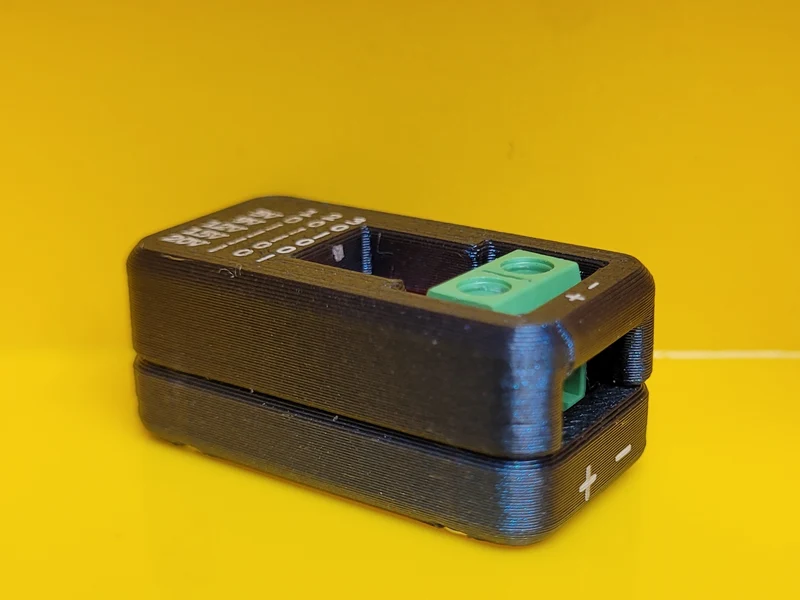

Чехол для источника питания триггерной платы USB-C PD

спецификация
Номер детали Фото

Винты М2х10 или М2х12, саморезы, потайные.

источник 1
источник 2
src 3, ассорти
src 4, ассорти
4

Триггерная плата USB-C PD с DIP-переключателями

Amazon.com
��сточник 1, проверено
источник 2
источник 3
источник 4
AliExpress.us
источник 1
источник 2
источник 3
1
Печать

Никакие опоры не нужны. Используйте 2 или 3 стены. Заполнение 15% должно быть в порядке.

Сборка
Шаг Фото
Используйте плоскорезы, чтобы разрезать штыри сквозных отверстий в нижней части платы (не удаляйте чип или другие компоненты SMD).

Поместите плату в нижнюю часть корпуса.

Установите верхнюю часть корпуса на место.

Вверните четыре винта М2.

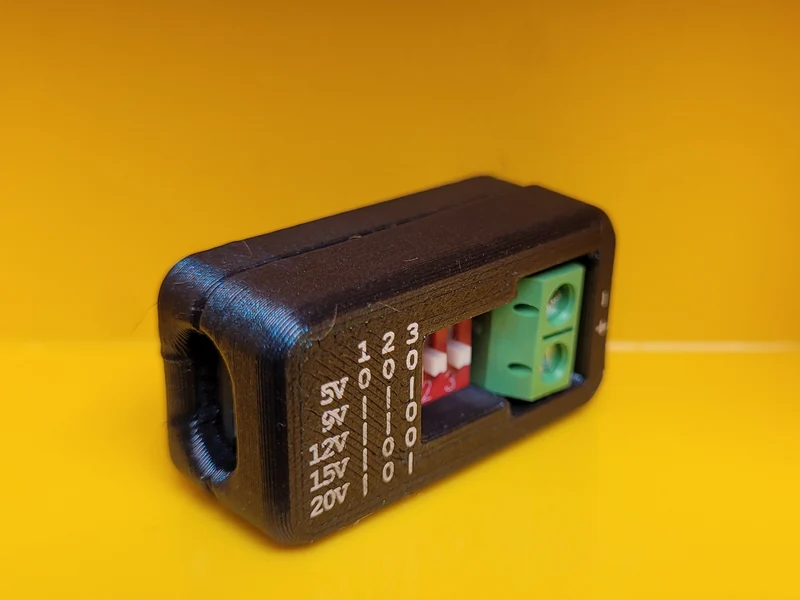

[Необязательно] Украсьте свой футляр лазерной гравировкой или этикеткой!

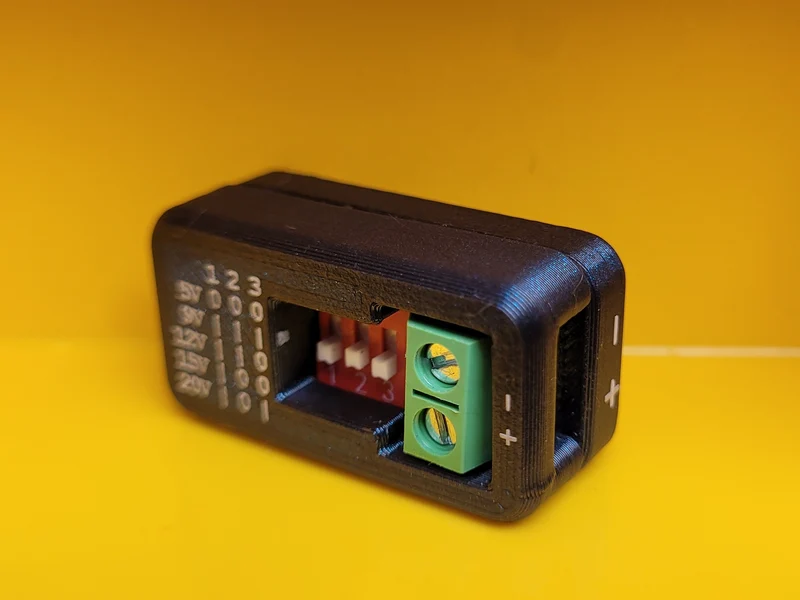

Настройте желаемое напряжение.

Я обнаружил, что многие из этих плат имеют разные настройки контактов, поэтому обязательно проверьте их дважды с помощью мультиметра. Для меня вот конфигурация

Напряжение р1 р2 р3
5В 0 0 0
9В 1 1 1
12 В 1 1 0
15В 1 0 0
20В 1 0 1
САПР

Не стесняйтесь взглянуть на CAD на Onhape. У вас должна быть возможность использовать мой проект или экспортировать его для использования в выбранной вами программе САПР.
