Патрон-пустышка 9 мм ПА

Чтобы повысить безопасность моих тренировок всухую, я хотел купить пару пустышек, которые можно было бы использовать вместо настоящих холостых патронов. Случайный выброс всегда может случиться, поэтому я буду чувствовать себя безопаснее, используя манекены.

Проблема: цена. Самые дешевые патроны-пустышки, которые я смог найти (с пружинным капсюлем, но в любом случае), стоили целых 40 баксов за упаковку из пяти штук. Кроме того, все они, даже самые дорогие, имели очень плохие отзывы покупателей, утверждавших, что картриджи им не подходят.

Я подумал, что моим манекенам не обязательно выдерживать холостую стрельбу, поскольку мое собственное ружье можно правильно развести, а если это произойдет, то это будет несчастный случай. Так почему бы не напечатать собственные картриджи-пустышки за гораздо меньшие деньги? Черт возьми, даже если я случайно сломаю один из них в результате обжига, я могу просто напечатать замену в течение десяти минут и потратить менее грамма материала.

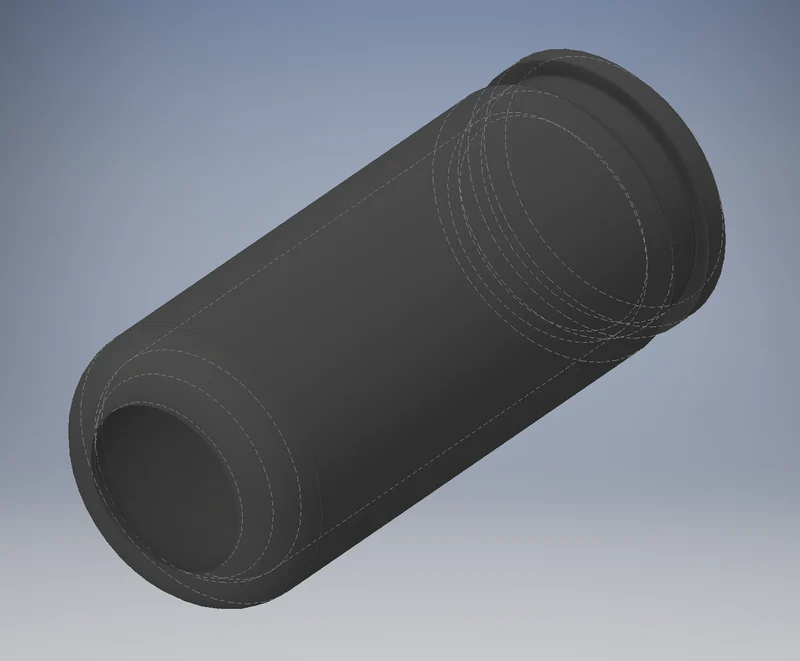

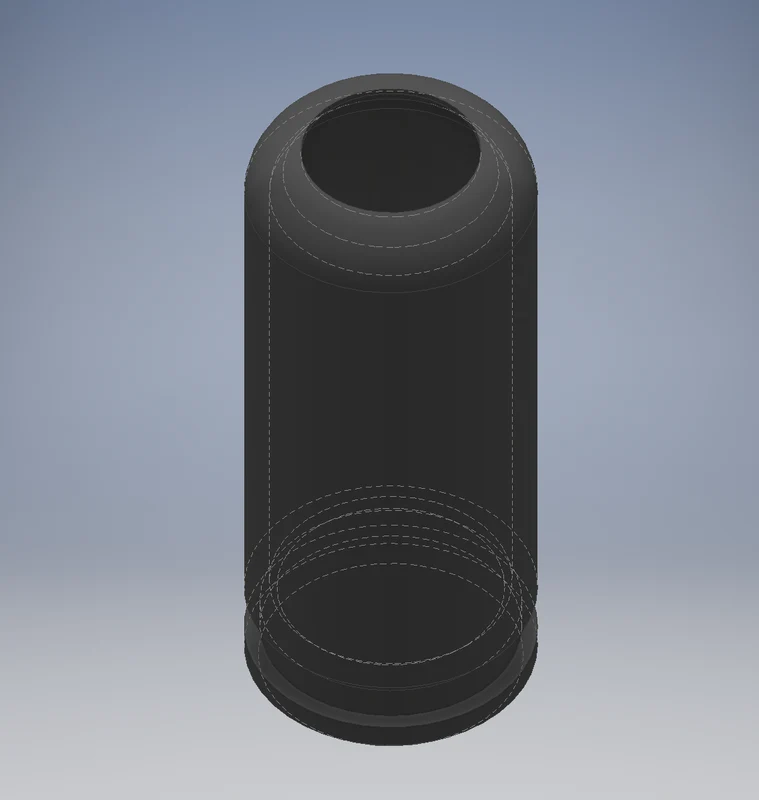

Построен по техническим чертежам CIP: https://bobp.cip-bobp.org/uploads/tdcc/tab-viii/tabviiical-en-page10.pdf.

Толщина дна составляет около 3 миллиметров, поэтому оно выдерживает пару обжигов всухую. Мои тестовые отпечатки из PETG выдержали десять нажатий на спусковой крючок, оставив на них только вмятину; Дальше я не пробовал. Пожалуйста, имейте в виду, что я разрабатывал модель не для этой цели, даже если она работает.

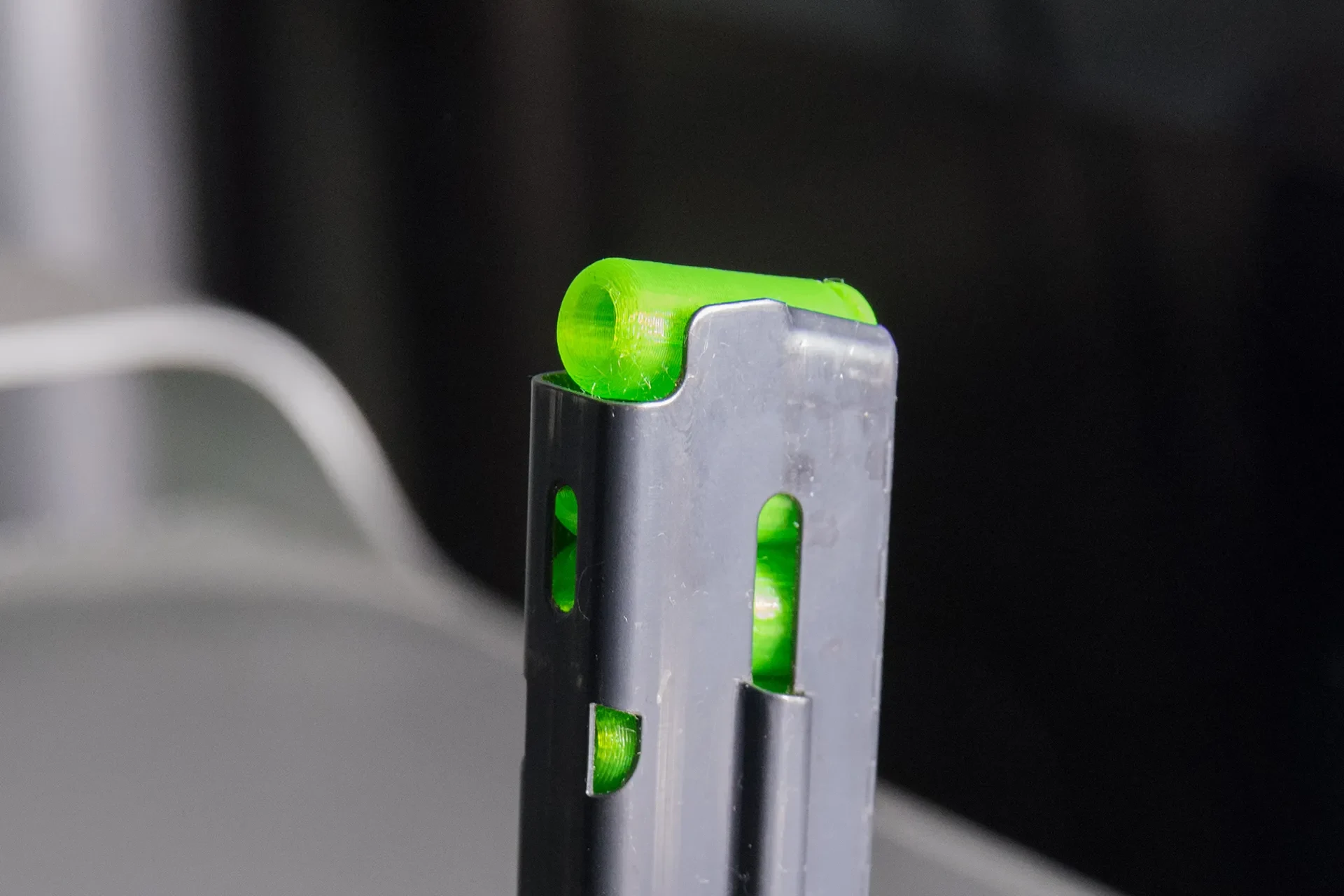

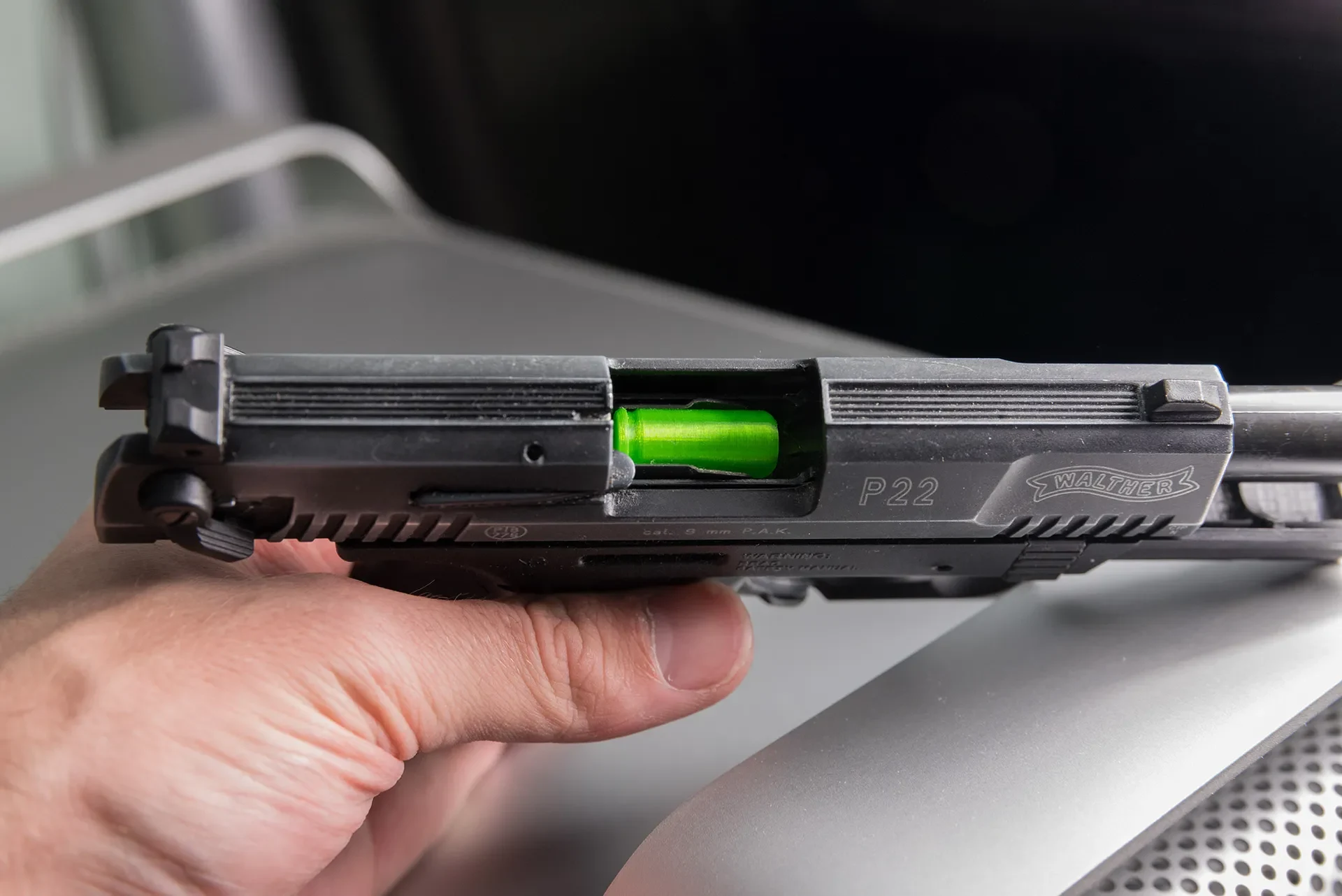

При наличии хорошо откалиброванного принтера (как смещения по оси Z, так и температуры печати для выбранного вами материала) размеры полученных объектов должны идеально совпадать. В ухоженном (т. е. смазанном) оружии они движутся плавно; между несколькими напечатанными на 3D-принтере манекенами возникает лишь некоторое трение, как при загрузке магазина, но работа затвора по-прежнему работает нормально. Я уменьшил диаметр на 0,2 мм по сравнению с официальной спецификацией, чтобы иметь некоторую свободу действий в случае незначительной ошибки калибровки или неровной поверхности печати.

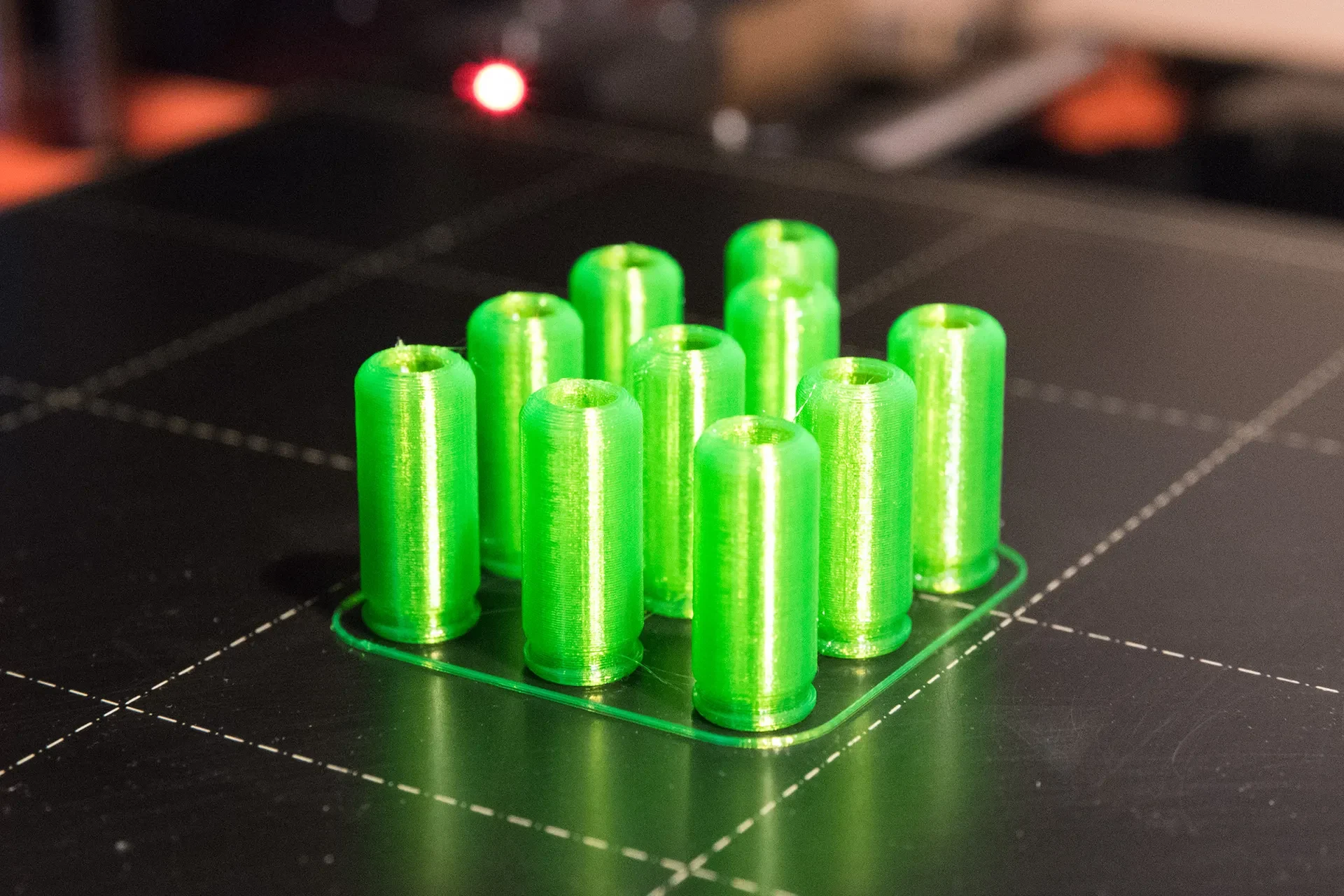

Статистика для упаковки из 10 штук (на Prusa i3 MK3S, с использованием PETG и рекомендуемых настроек):

Время печати 1 час 1 минута
2,43 метра / прибл. 7,42 грамма нити

Возможно, удастся разработать улучшенную версию, которая на самом деле будет содержать подвижный капсюль, прикрепленный к пружине, но прочность пластиковой пружины, напечатанной на 3D-принтере, вероятно, будет недостаточной, чтобы защитить ударник от повреждения при стрельбе всухую.

Распечатать инструкции

Используйте сопло 0,4 мм и остальные настройки по умолчанию: 2 периметра, 5 верхних слоев, 4 нижних слоя. Модель не требует опор. Не используйте поля или плот, желательно печатать на гладкой поверхности PEI.

Вы также можете добиться успеха и добиться небольшого снижения трения при печати с соплом меньшего диаметра или еще большим уменьшением высоты слоя, но я не проводил здесь никаких тестов.

Вероятно, вы можете напечатать их на любом негибком материале, который вам нужен, но PETG может придать немного больше прочности по сравнению с хрупким PLA, например, если вы случайно выполните холостую стрельбу.

Если вы хотите немного повысить долговечность, используйте наполнитель Honeycomb на 40%. Это влияет только на нижнюю часть модели.

Распечатайте по одному, если у вас возникли проблемы с натягиванием нити.

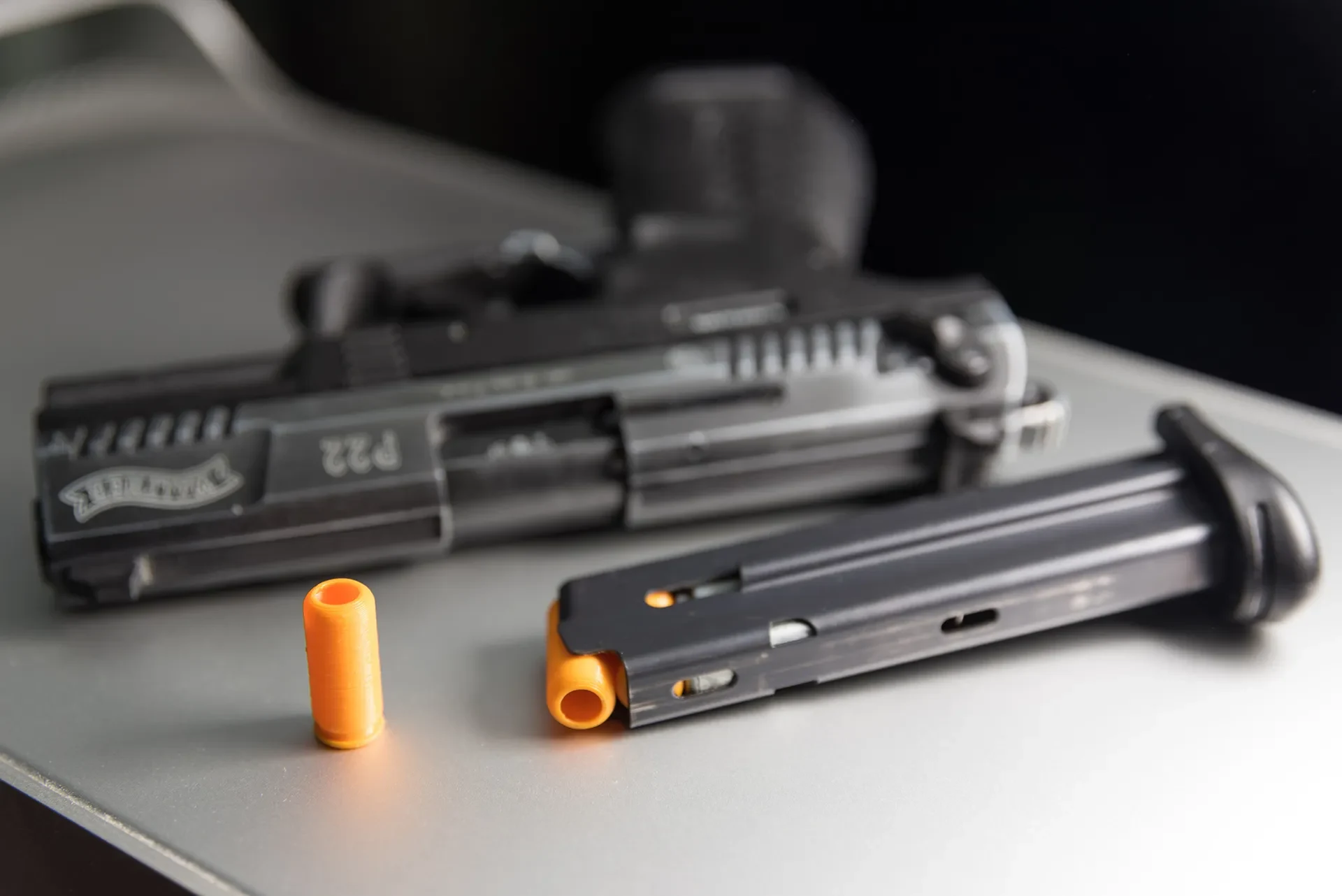

Демонстрационная печать нитей по фотографиям:
DasFilament.de PETG «Мелоненгельб» и «Прозрачный Неонгрюн»
