Корпус с сенсорным дисплеем Raspberry 7 дюймов, выполненн...

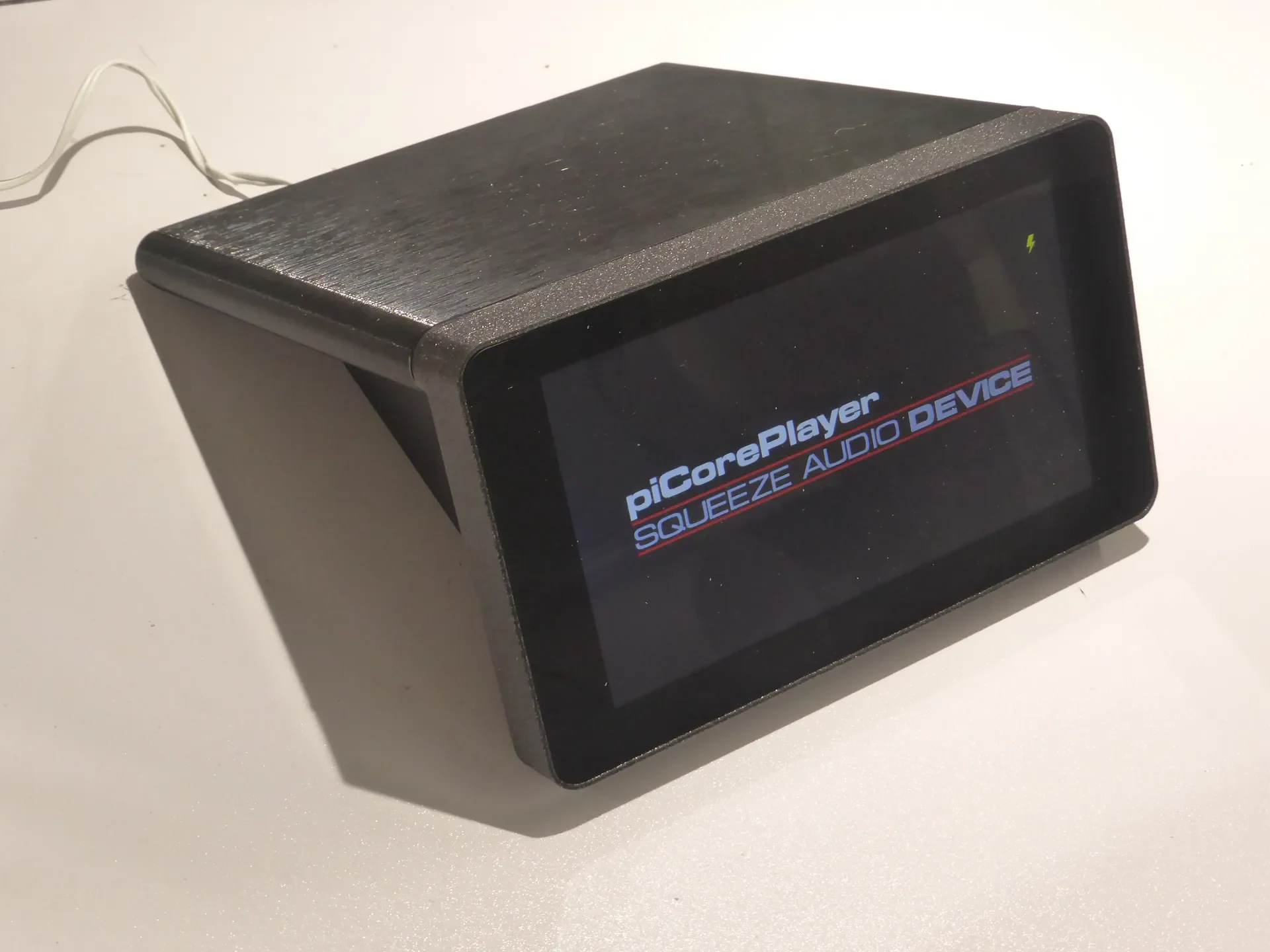

Я разработал этот корпус с 7-дюймовым сенсорным дисплеем Raspberry для своего проекта piCorePlayer.

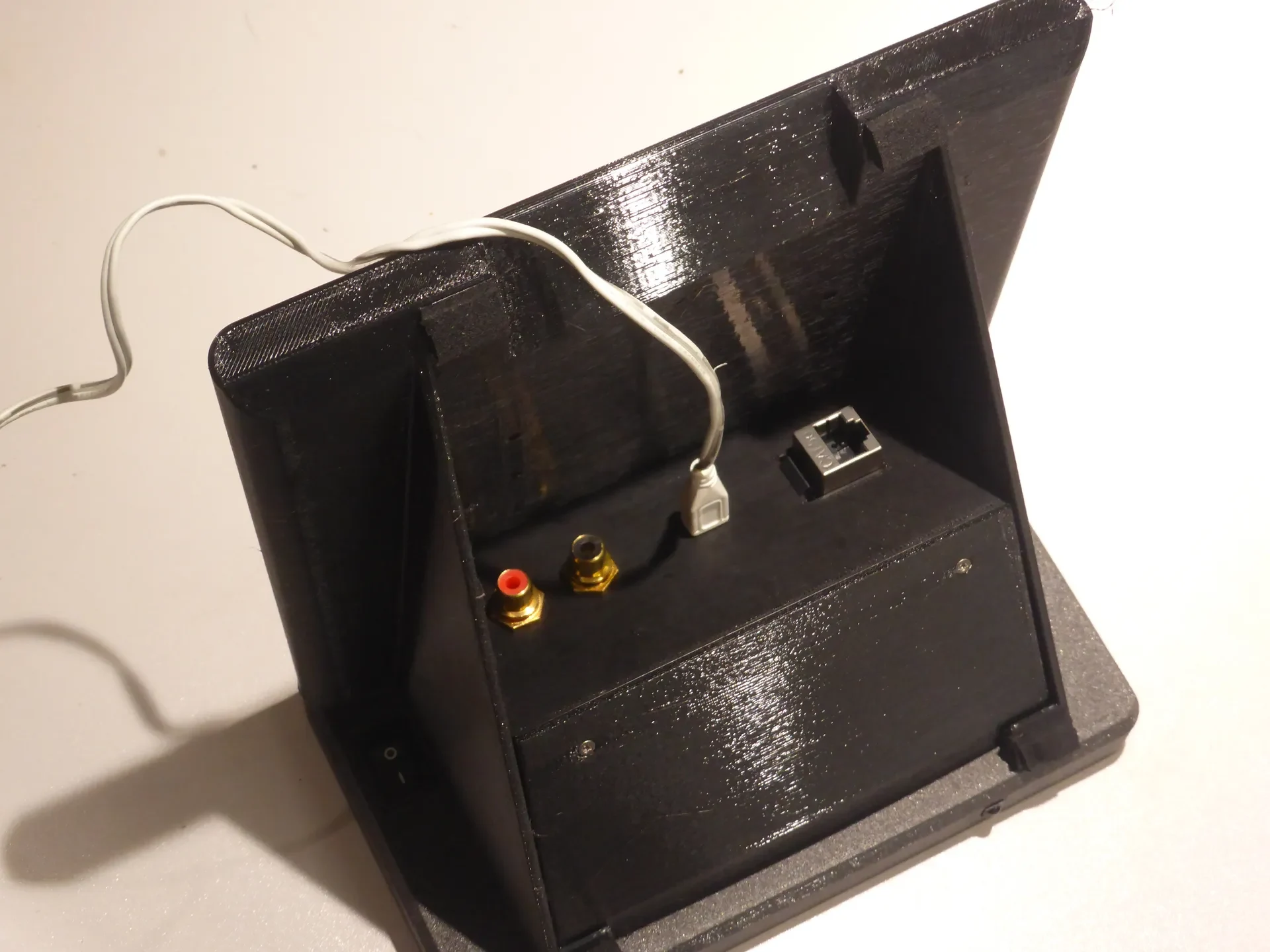

Таким образом, задняя пластина может быть заполнена:

Выводная плата micro-USB (возможны два разных размера)
два разъема «cinch» для аудиовыхода
гнездо RJ45 для подключения к Ethernet

Под лицевой стороной можно найти вырез для TSOP4836 или аналогичного инфракрасного приемника. На задней стороне рамки дисплея имеется вырез под клавишный переключатель. Будьте осторожны, вам придется перерезать контакты переключателя при пайке. В противном случае они могут быть закорочены металлическим экраном дисплея.

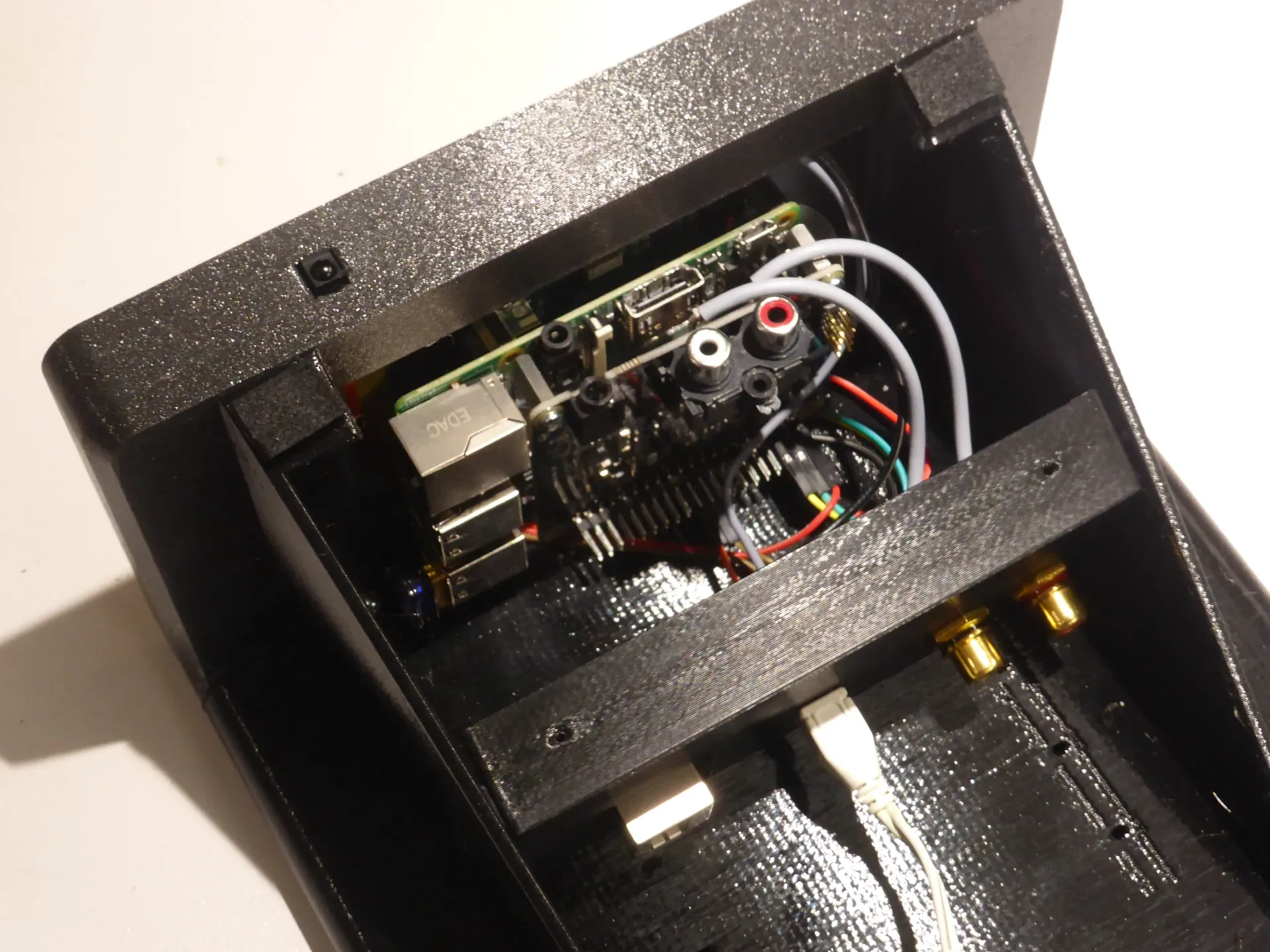

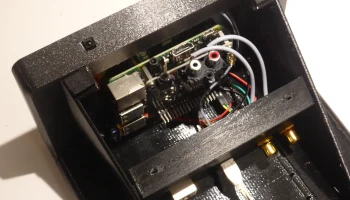

Я завершил настройку с помощью raspberrypi2, USB-адаптера Wi-Fi и аудиошляпы.

Вам понадобится:

ваша электроника RaspberryPi с дисплеем и аудиоустройством
TSOP4836инфракрасный приемник
Кулисный переключатель Marquard 1801.2106 или аналогичный
2 розетки типа «тюльпан» (reichelt cbgis)
Выводная плата micro USB (reichelt DEBO MICROUSB 2)
модуль трапецеидального искажения rj45
проводка
4 винта M3 для крепления корпуса и рамки к дисплею.
2 самореза 2,8х5 с потайной головкой для крепления задней панели.
2 самореза 2,2х5 с потайной головкой для крепления нижней крышки.
2 самореза 2,2x8 для крепления разъёмной платы USB
4 резиновые или пенопластовые ножки

Печать основной части немного сложна из-за деформации. Так что вам придется использовать поля хотя бы для этой части.

Здесь достаточно места для изменений. Не стесняйтесь настраивать беспорядочный файл OpenSCAD в соответствии с вашими потребностями.

Веселиться!
