LowRider 3 CNC - корпус блока управления для Raspberry Pi...
Этот ремикс был запрошен Мигелем Арельяно, который хотел расширить на 75 мм крышку и основание существующего блока управления, чтобы вместить Raspberry Pi 4 модели B, чтобы он мог запускать Octoprint.
Быстрое предупреждение:
Эти ремиксы были в некоторой степени «предназначены» для корпуса, расположенного на конце X-max (правая сторона) портала LR3. Если вы планируете разместить его на X-min (слева), то единственная проблема, связанная с простым сдвигом корпуса на другую сторону, заключается в т��м, что впускные отверстия охлаждающего вентилятора должны быть направлены туда, где происходят разрезы, а не наружу. Возможно, самый простой способ решения проблемы — перевернуть вентиляторы, чтобы они вытягивали воздух из корпуса, а не нагнетали его в корпус. Раньше я ошибочно предлагал просто отзеркалить части принтера, но на самом деле я этого не сделал, а когда кто-то попробовал, они отметили, что зеркалирование не позволяет переориентировать отверстия на крышке для портов на печатной плате. Извините за путаницу.

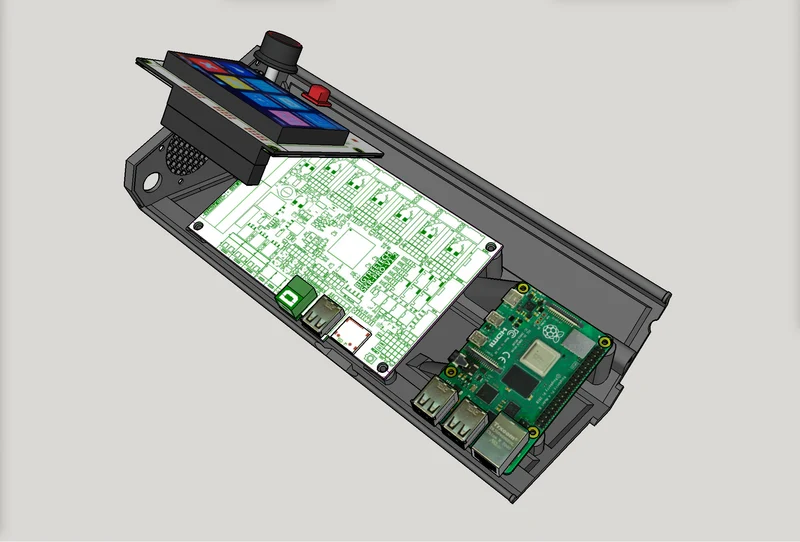

В этом ремиксе внесены изменения в основание и крышку только для одной новой цели: чтобы можно было установить Raspberry Pi 4 модели B рядом с основной платой SKR Pro 1.2.
ОБНОВЛЕНИЕ: теперь включает в себя дополнительную новую базу SHORTER и новую крышку SHORTER, сделанную достаточно короткой для печати на mks3+ / mini+. Новые детали имеют маркировк�� «1-C.SHORTER BASE v1.3.3 (для стойки толщиной одну восьмую дюйма)» и «2-B.SHORTER Lid v1.3.3». Для упрощенного и более единообразного именования общий список имен теперь выглядит следующим образом:
Для баз:
1-А. LONGER Base v1.3.3 (для стойки толщиной одну восьмую дюйма)
1-Б. LONGER Base v1.3.3 (для стойки толщиной четверть дюйма)
1-С. SHORTER BASE v1.3.3 (для стойки толщиной одну восьмую дюйма)
И для крышек:
2-А. ДЛИННАЯ Крышка v1.3.3
2-Б. КОРОТКА Крышка v1.3.3
Это для версии TFT E3. Если требуется версия держателя TFT, отличная от E3, она доступна в другом ремиксе, но потребуются изменения в крышке этого ремикса. Свяжитесь со мной, если хотите.
Этот ремикс сохраняет следующие предыдущие новейшие функции:
Сделано так, что для одного набора отпечатков держатель TFT может быть обращен в любую сторону: наружу к X или наружу к Y.

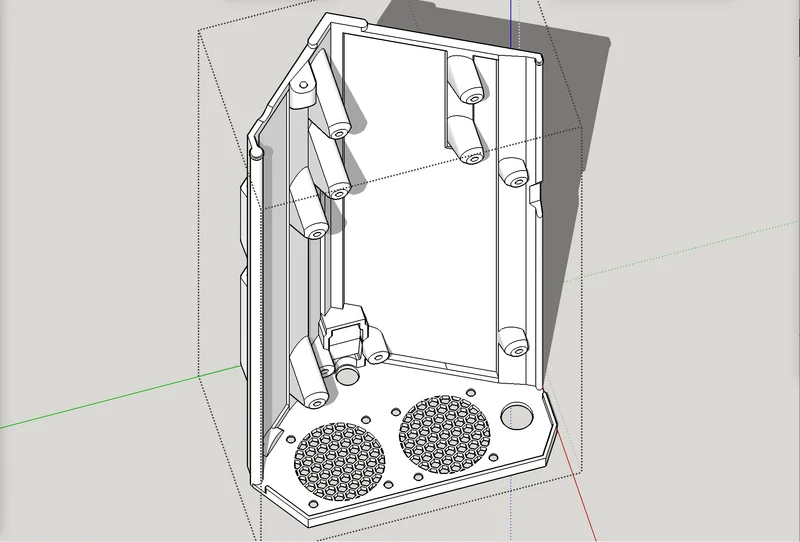

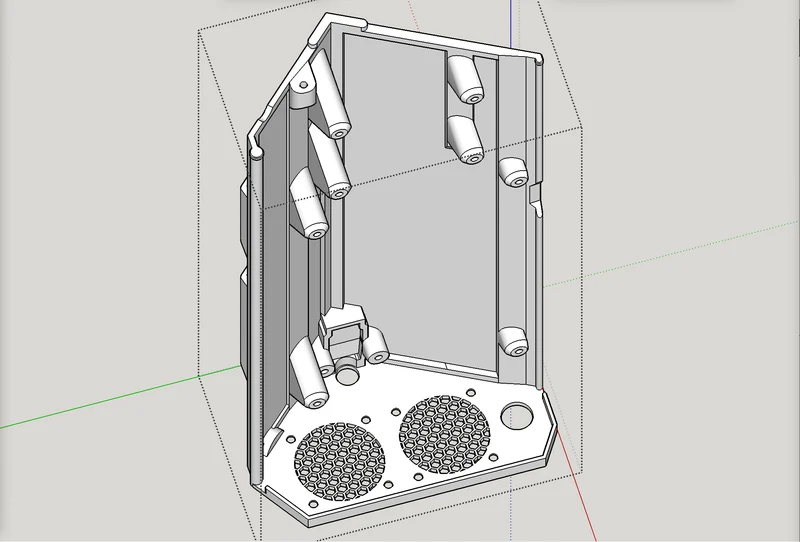

Имеет такой же оптимизированный объем печати, как и предыдущая «обезжиренная» версия основания. Это более эффективная версия основы с урезанны�� некоторым «жиром». Он сохраняет толщину и прочность там, где это необходимо, но экономит 33% пластика и сокращает время печати на 25%.
Он также оснащен последней новой версией подвесного кронштейна, вдохновленной работой Дэна @SupraGuy на инженерном форуме V1. Этот подвесной кронштейн разделен на две части, поэтому на нем можно разместить временные стойки, пока вы начинаете использовать LowRider v3, а затем перейти к постоянным стойкам, как только вы их разрежете и установите.
Остальные детали остались практически такими же, поэтому ниже приведена копия предыдущей версии с небольшими изменениями:
----

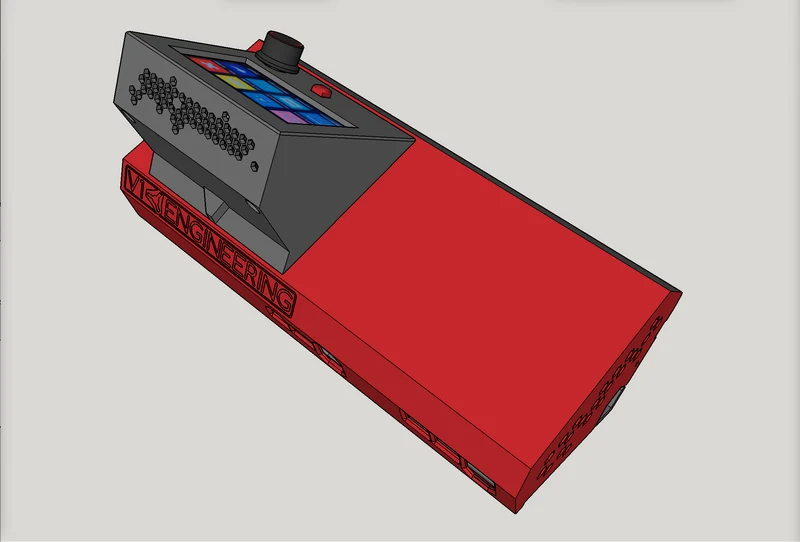

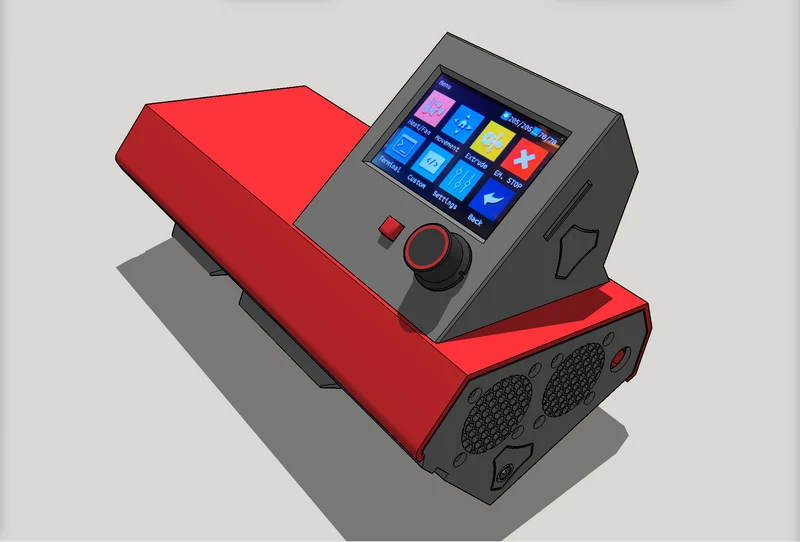

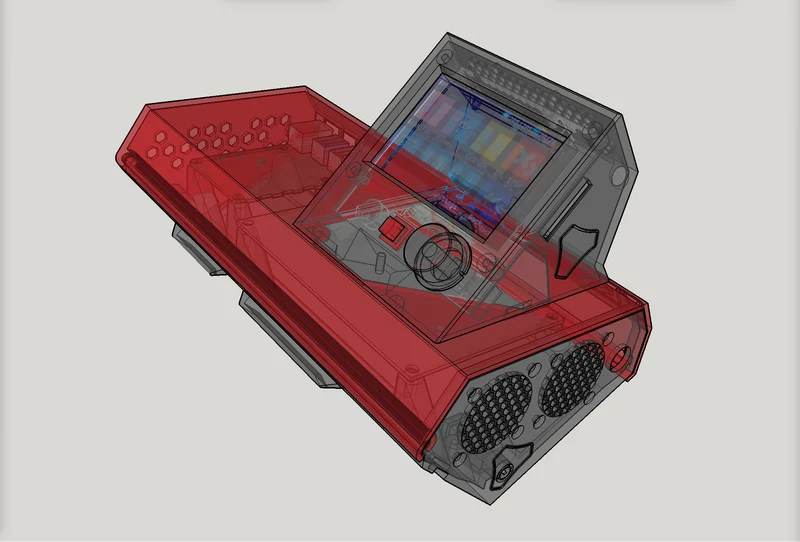

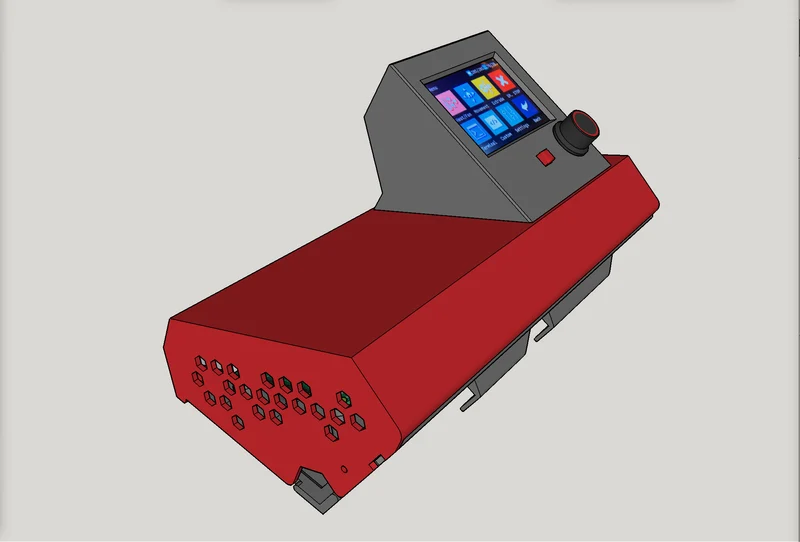

Великолепный чехол для печати для вашего ЧПУ LowRider v3, если вы используете плату SKR Pro 1.2 и сенсорный экран BTT TFT35 E3 вместе с Raspberry Pi 4b. Предлагает некоторые новые функции (см. ниже).
Большое спасибо Райану из V1 Engineering за его гениальный дизайн и великодушную щедрость, когда он поделился своей работой со всеми нами. Для тех, чей LowRider v3 MPCNC имеет или будет иметь основную плату BTT SKR Pro 1.2 и сенсорный экран BTT TFT35-E3 v3, я предлагаю свой ремикс CAD-файла пустого корпуса блока управления Райана. Этот корпус может подойти к другим платам SKR, в зависимости от размеров. Проверьте перед печатью. Его также можно переделать для соот��етствия другим платам SKR.
Особенности:

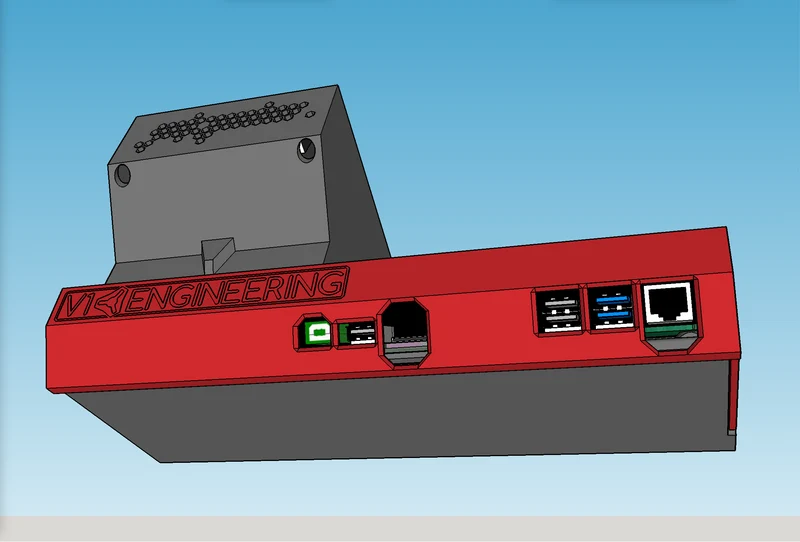

НОВИНКА (по состоянию на 16 августа 2022 г.) Новое отверстие сбоку держателя TFT для доступа/использования порта USB.
НОВИНКА (по состоянию на 10 августа 2022 г.) увеличена на 75 мм, что позволяет установить Raspberry Pi 4b рядом с материнской платой SKR. См. выше.
НОВИНКА (по состоянию на 7 июля 2022 г.) Базовый вариант «Обезжиренный». См. выше.
НОВИНКА (по состоянию на 21 июня 2022 г.) поддержка ориентации TFT в направлении оси X или Y без необходимости перепечатки каких-либо дополнительных деталей. В предыдущей версии вы могли выбрать печать комплектов «A» или «B» крышки и держателя TFT, причем «A» обращена к TFT к X, или «B» обращена к нему к «Y». В этом, да
