Чехол для Raspberry Pi 3B+

Обновление 2: я добавил несколько версий со слотами для кабеля камеры и кабеля дисплея. Это означает, что теперь можно использовать все возможные комбинации использования GPIO, дисплея и камеры. Файлы .STL указывают, какие слоты присутствуют в этой конструкции.

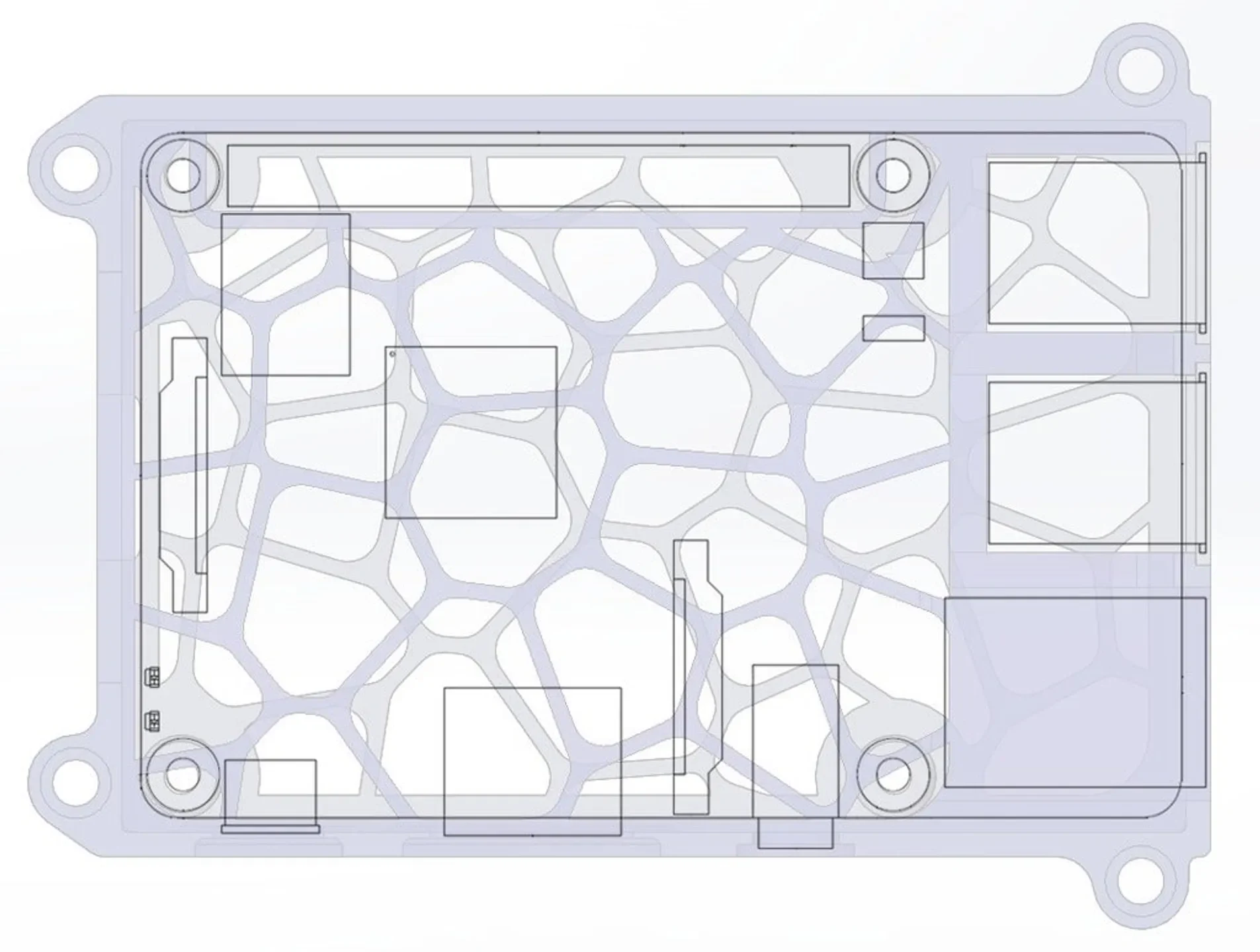

Обновление: я добавил вторую версию верхней части этого корпуса, в которой есть вырез для тех, кто хочет использовать контакты GPIO. Файл .STL включен в состав файловthing. Также есть дополнительное изображение, на котором показан вырез вместе с официальным техническим чертежом 3B+ в качестве наложения, на котором я определил местоположение выреза.

Этот дизайн основан на дизайне 0110-M-P: https://www.thingiverse.com/thing:922740.

В этой модели есть несколько изменений (по сравнению с оригинальной конструкцией):

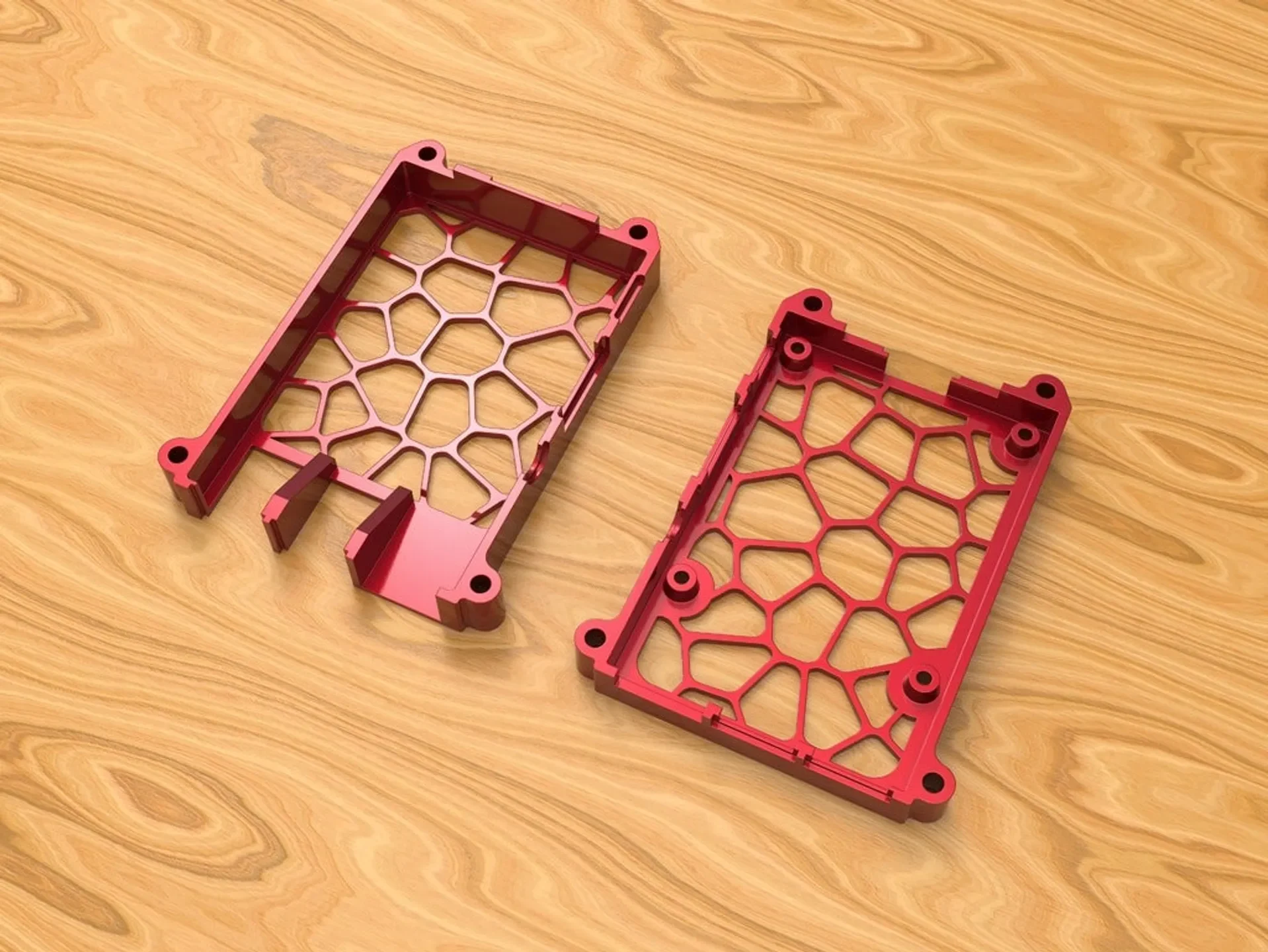

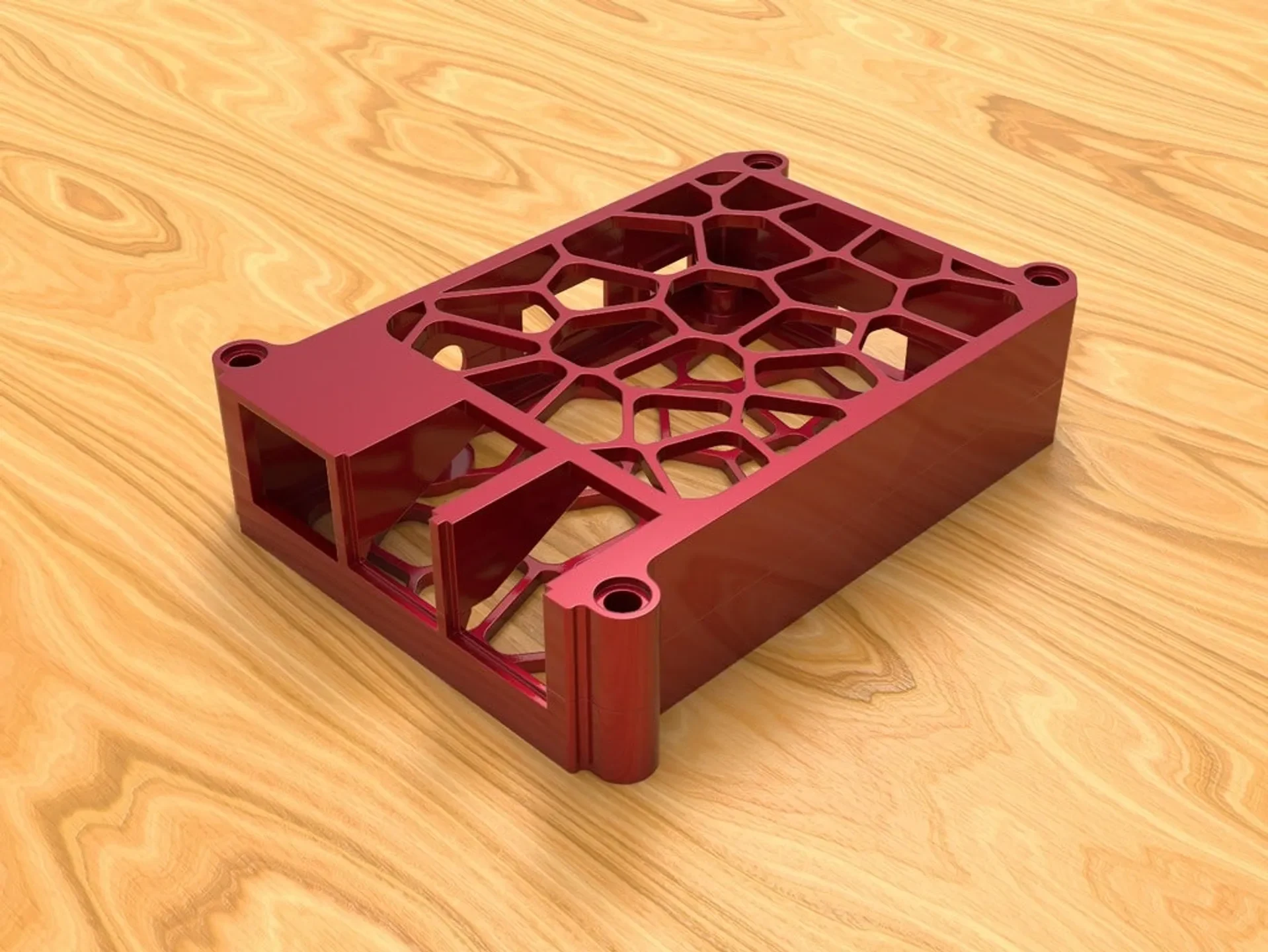

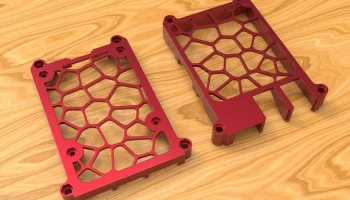

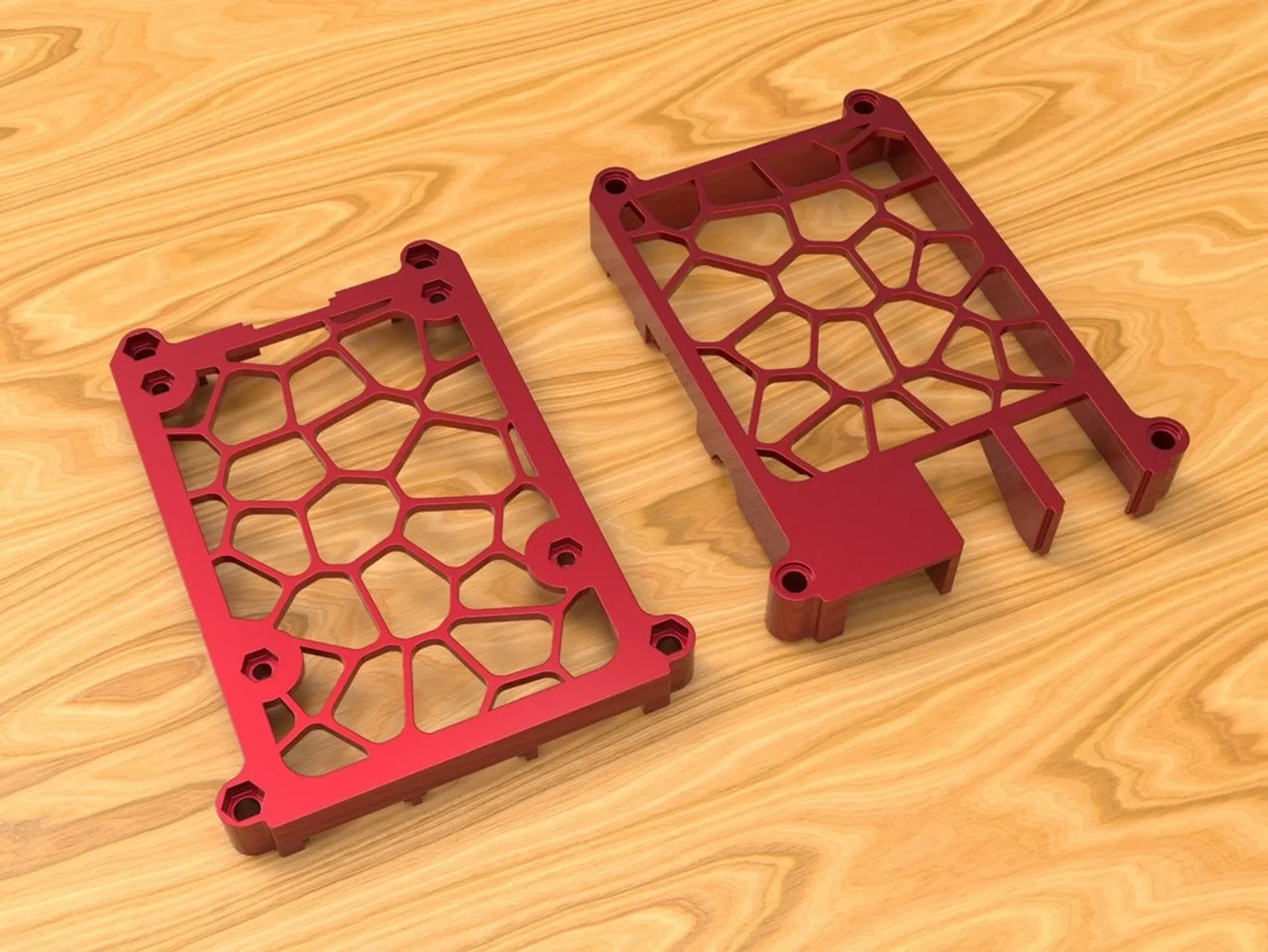

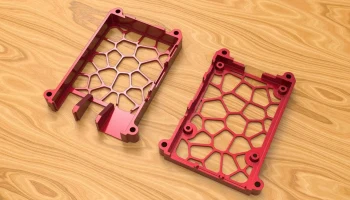

Вырезы по узору Вороного в верхней и нижней части, позволяющие сколам
на Raspberry Pi, чтобы излучать тепло.
Удаление монтажных отверстий в нижней части корпуса.
Утолщенные монтажные стойки повышают прочность и долговечность.
Шестиугольные вырезы в нижней части корпуса, позволяющие
закрыть корпус гайками и болтами М3. Raspberry Pi можно установить
с помощью гаек и болтов М2,5.
Увеличенный диаметр отверстия, а это значит, что вам больше не нужно постукивать по пластику. Однако это также означает, что вам придется использовать гайки, чтобы закрыть корпус и закрепить Raspberry Pi.

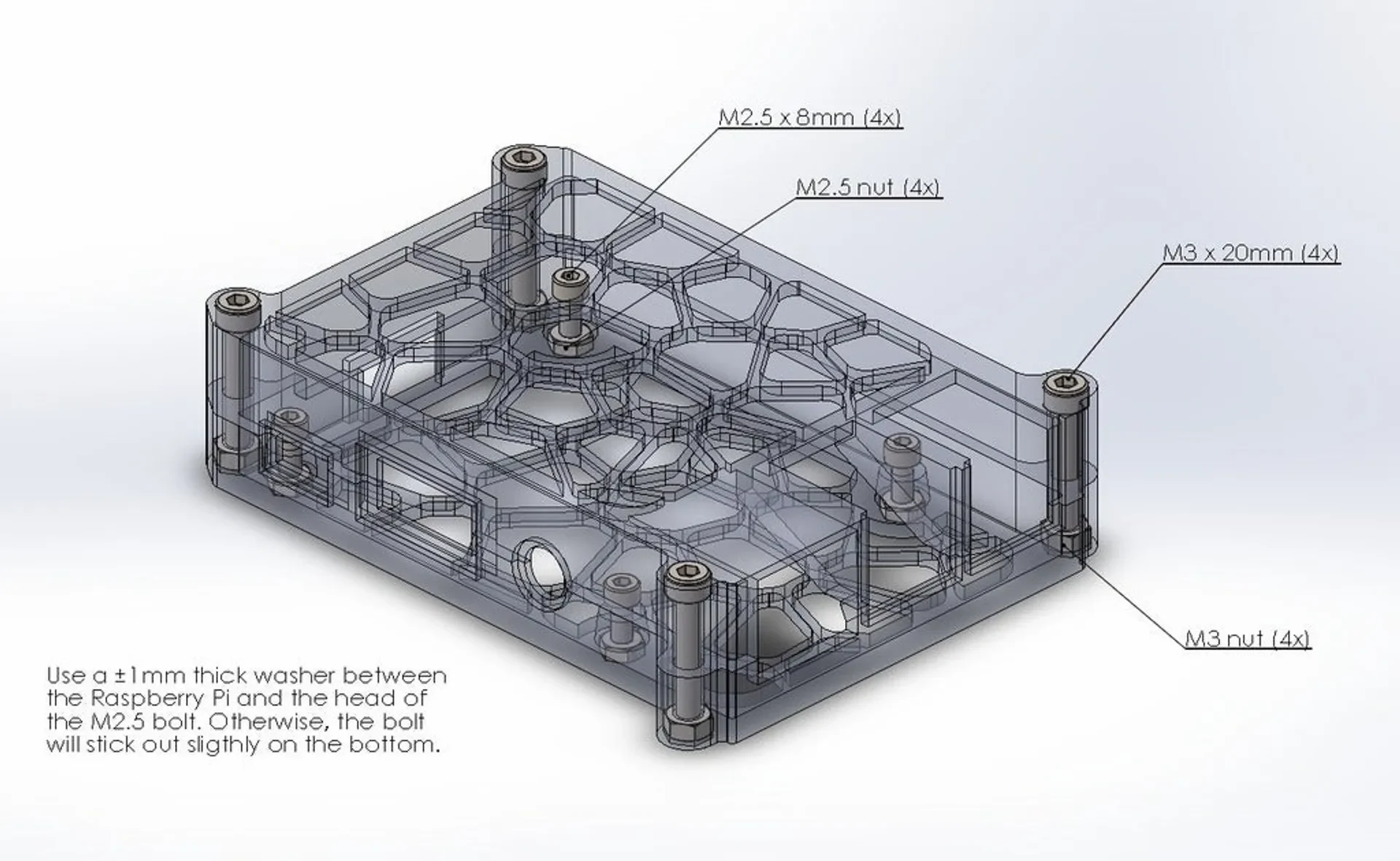

На четвертом изображении показано, какое именно оборудование вам понадобится для установки Raspberry Pi и закрытия корпуса.
