Корпус Raspberry Pi NAS - два SSD 2,5 дюйма
Привет всем!

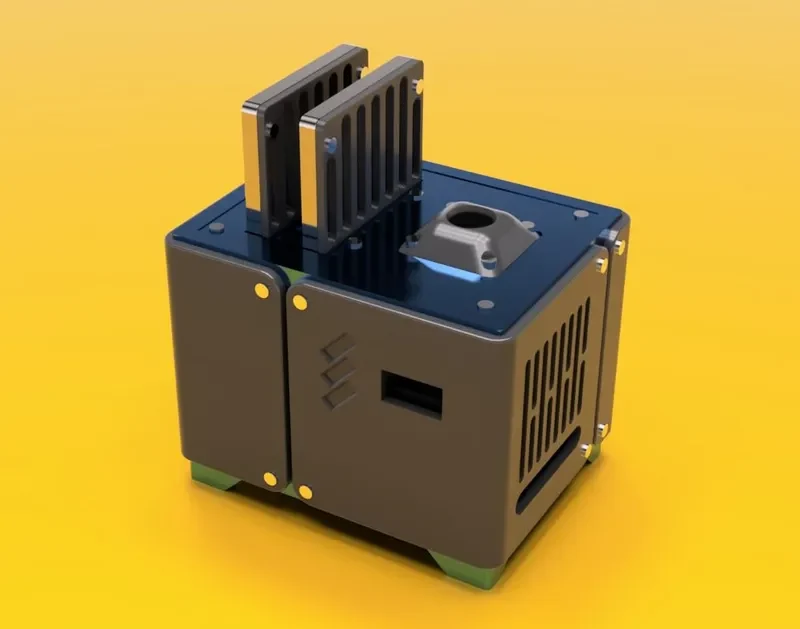

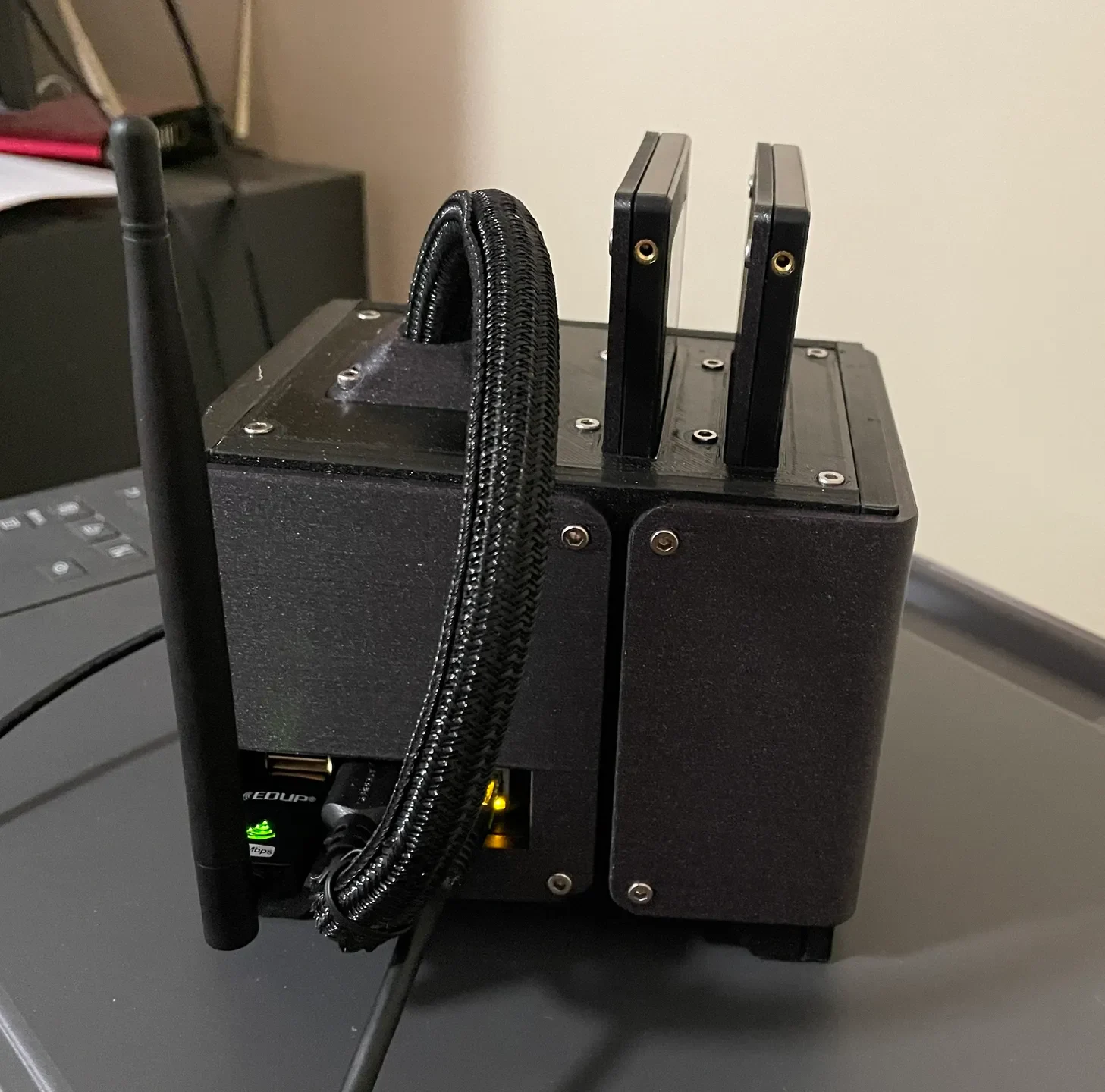

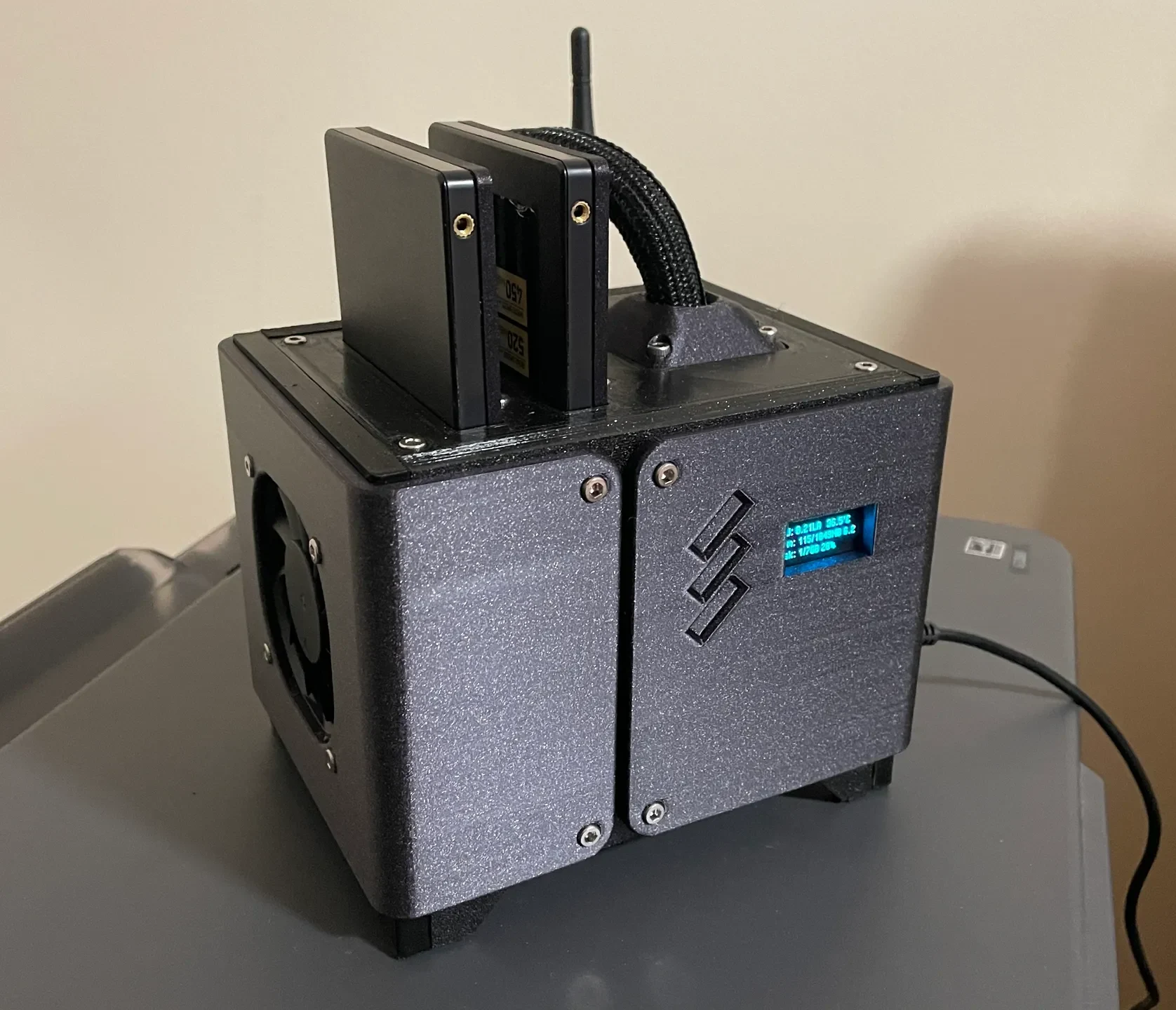

Я только начал заниматься электроникой и дизайном после небольшого опыта в 3D-печати. Это мой первый официальный проект с надлежащей документацией, измерениями и тестированием Raspberry Pi. Конструкция целеустремленная: твердотельные накопители торчат, а кабели обернуты в кабельную муфту для интересного вида. OLED помогает контролировать устройство и проверять IP.
Обновления:
22.09.2023: Первый выпуск
Используемые детали:
1x Raspberry Pi 4B 2 ГБ
1x модуль дисплея OLED 0,96 i2c
Необходимые кабели (Ethernet, кабель питания и т. д.)
1 USB-вентилятор 60 мм, 5 В
2 кабеля USB-SATA
2 твердотельных накопителя 2,5 дюйма
2 винта M3 14-16 мм
23 винта M3 6 мм
25 винтов M3 4 мм
2 гайки М3
https://www.amazon.com/Sabrent-2-5-Inch-Adapter-Optimized-EC-SSHD/dp/B011M8YACM/ref=sr_1_4?crid=XHDE9KMMJRLB&keywords=s ata%2Bto%2Busb%2Bconnector&qid=1695431511&s=industrial&sprefix=sata%2Bto%2Busb%2Bconenctor%2Cindustrial%2C86&sr=1-4&th=1
Все зависит от вас, но я напечатал свой вот так:
Принтер: Bambu Lab P1P и Elegoo Neptune 3 Plus — для внутренних панелей
Я использовал блестящий черный PLA, так как температура устройства не превышает 40°C.
Необходимо внести некоторые коррективы в базу.
Стен: 4
Верх/низ: 4
Сопло: 4 мм
Высота слоя: 0,16 мм
Заполнение: 15-20% — любой узор.
Опоры: ВКЛ для внешних панелей — дерево
Край: ВКЛ для внешних панелей
Вот несколько сборок для помощи в установке и примечаниях:

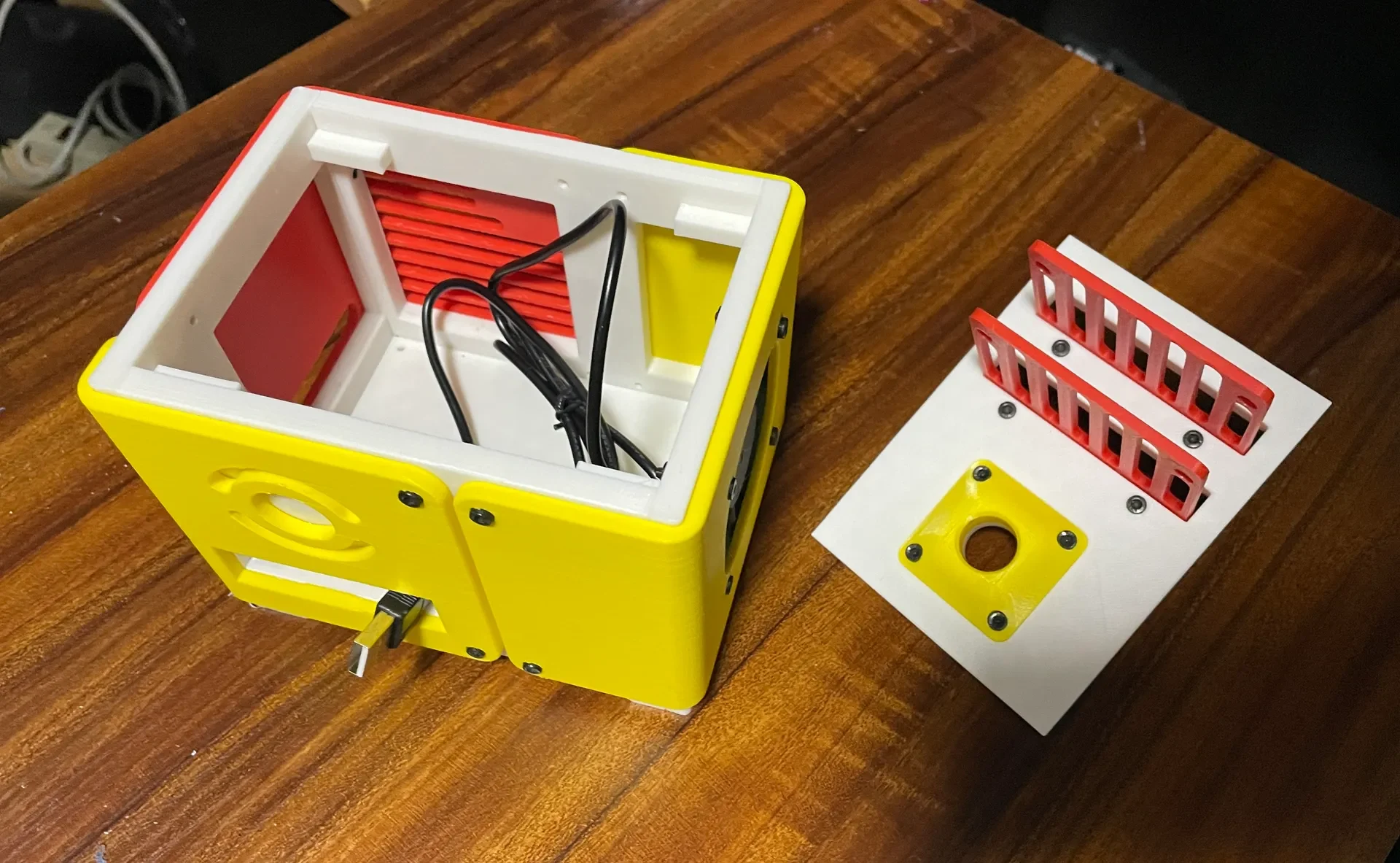

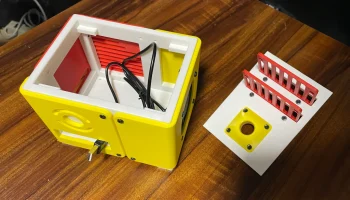

Боковой кронштейн SSD должен быть установлен внутри, удерживая 2 SSD на месте.
60-мм USB-вентилятор, очевидно, не может управляться, поэтому я бы порекомендовал адаптер с прикрепленной физической ручкой.

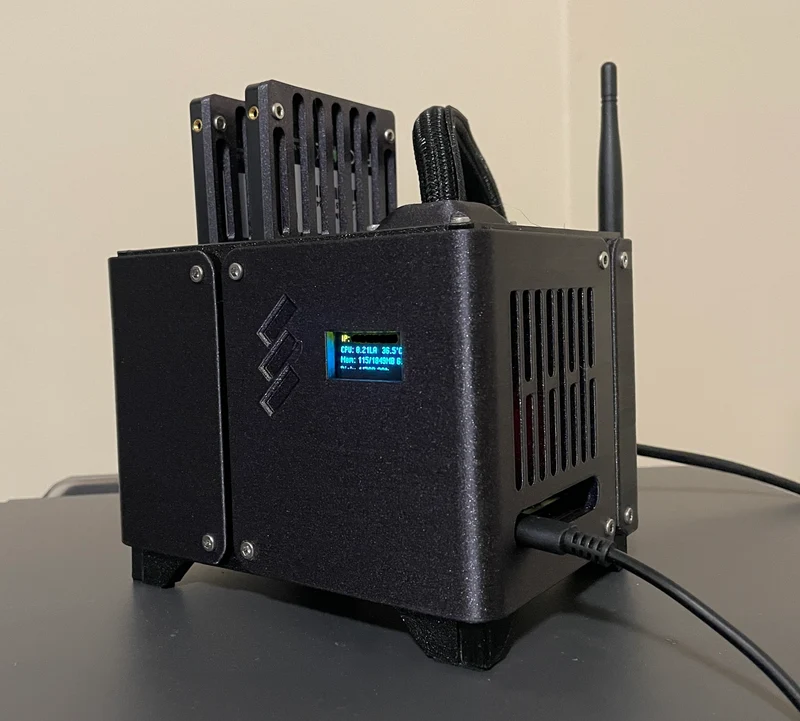

Существует 3 версии внешней передней панели для OLED, без OLED и с дополнительным воздушным потоком.
Кронштейну верхней панели SSD требуется всего 2 винта для SSD сверху, так как он достаточно устойчив.
Пожалуйста, оставляйте любые комментарии/отзывы, мы будем вам очень признательны!
